MANUAL DE UTILIZADOR CC256TV Anova

ANOVA Você quer felicitá-lo por ter escolhido um dos nossos produtos e garante a assistência e cooperação que sempre distinguiu a nossa marca ao longo do tempo.

Esta máquina é projetada para durar muitos anos e ser muito útil se usado de acordo com as instruções do manual. Recomendamos, portanto, leia este manual e siga todas as nossas recomendações.

Para mais informações ou dúvidas, você pode entrar em contato através de nossos meios de comunicação web, como www.anovamaquinaria.com.

MANUAL DE INFORMAÇÃO SOBRE O PRESENTE

Preste atenção às informações fornecidas neste manual e no dispositivo para a sua segurança ea dos outros.

• Este manual contém instruções de utilização e manutenção.
• Tome este manual com você quando você vai para o trabalho com a máquina.
• Os conteúdos estão corretas no momento da impressão.
• o direito de fazer alterações a qualquer momento sem afetar nossas responsabilidades legais são reservados.
• Este manual é considerado parte integrante do produto e deve permanecer com este, em caso de empréstimo ou revenda.
• Pergunte ao seu revendedor para um novo manual em caso de perda ou dano.

MANUAL LEIA ISSO ANTES COM ATENÇÃO DE USAR A MÁQUINA

Para garantir que sua máquina irá fornecer os melhores resultados, leia as regras de uso e segurança cuidadosamente antes de usar.

Outras advertências:

O uso inadequado pode causar danos à máquina ou para outros objectos.

Adaptar a máquina às novas exigências técnicas poderiam causar diferenças entre o conteúdo deste manual e do produto adquirido.

Leia e siga todas as instruções deste manual. Rompendo estas instruções pode resultar em ferimentos graves.

AVISO:

Para sua própria segurança, leia este manual antes de operar sua nova unidade. Não seguir as instruções pode resultar em ferimentos graves. Gaste alguns momentos para se familiarizar com seu cortador de grama antes de cada utilização. Por favor mantenha este manual em um lugar seguro, para que a informação está disponível em todos os momentos. Entregando seu computador para outra pessoa, também dar estas instruções de operação e regulamentos de segurança.

Utilização prevista

O equipamento só pode ser usado para tarefas para as quais foi concebido. Qualquer outra utilização é considerada um caso de uso indevido. O usuário / operador e não o fabricante será responsável por qualquer dano ou prejuízo de qualquer tipo causados como resultado.

cortador de gasolina se destina para uso privado, ou seja, para uso em ambientes domésticos e de jardinagem.

uso privado do cortador de grama refere-se um tempo de funcionamento anual geralmente não excede 50 horas, período em que a máquina é usado principalmente para manter a pequena escala, gramados residenciais e casa jardins / hobby. instalações públicas, eventos desportivos e aplicações agrícolas / florestais estão excluídos.

Por favor, note que o nosso equipamento não foi projetado para uso em aplicações comerciais ou industriais.

Aplicações. Nossa garantia é nula se a máquina é usada no comércio, comércio ou negócio ou para efeitos equivalentes.

Manual de instruções fornecido pelo fabricante deve ser mantida e consultado para garantir que o cortador é usado e mantido adequadamente. As instruções contêm informações valiosas sobre as condições de funcionamento, manutenção e manutenção.

! importante Devido ao alto risco de lesões corporais para o usuário, o cortador de grama não pode ser usado para arbustos da guarnição ou sebes, para cortar escalada vegetação, telhados plantadas ou cultivadas grama em varandas, a limpo (sugar) a sujeira e detritos do gateways, ou árvores de corte ou poda. Além disso, o cortador não pode ser usado como um cultivador poder de nível para áreas elevadas, tais como montes de terra.

Por razões de segurança, o cortador não pode ser usado como uma unidade de transmissão para outras ferramentas de trabalho ou kits de ferramentas de qualquer tipo.

CONTEÚDO

SECCÇÃO 1 SÍMBOLOS DE PRODUTOS MARCADA

SECÇÃO 2 GERAL NORMAS DE SEGURANÇA

SECÇÃO 3 DESCRIÇÃO DAS PARTES

SECÇÃO 4 INFORMAÇÃO TÉCNICA

SECÇÃO 5 MONTADO

SECÇÃO 6 3 1

SECÇÃO 7 INSTRUÇÕES

SECÇÃO 8 INSTRUÇÕES DE MANUTENÇÃO

SECÇÃO 9 instruções de lubrificação

SECÇÃO 10 LIMPEZA

SECÇÃO 11 INSTRUÇÕES DE ARMAZENAMENTO

SECÇÃO 12 GUIA DE RESOLUÇÃO DE PROBLEMAS

SECÇÃO 13 GARANTIA

SECÇÃO 14 MEIO AMBIENTE

SECÇÃO 15 CE - DECLARAÇÃO DE CONFORMIDADE

AVISO:

Para sua própria segurança, leia este manual antes de operar sua nova unidade. Não seguir as instruções pode resultar em ferimentos graves. Gaste alguns momentos para se familiarizar com seu cortador de grama antes de cada utilização.

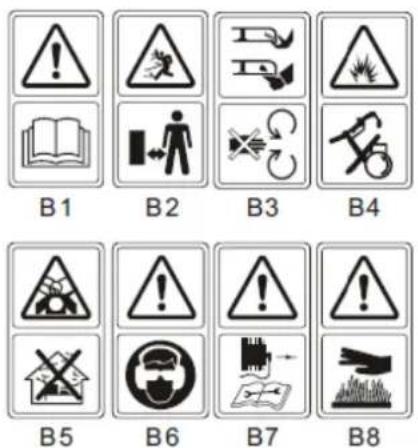

1. Símbolos gravados NO PRODUTO (na tampa traseira)

B.1 Leia o Manual do Operador.
B.2 Mantenha outras pessoas afastadas.
B.3 prestar mais atenção para as mãos e pés do operador para evitar lesões.
B.4 O combustível é inflamável, manter longe do fogo. Não adicione combustível com a máquina em funcionamento.
B.5 de vapores tóxicos; Não opere dentro de casa.
B.6 A Ceifa, utilize óculos e tampões para proteger o operador.
B.7 Uma reparar por favor, pegue a ficha e, em seguida, o reparo de acordo com o manual de operação.
B.8 Atenção: O motor está quente.

Figura B: etiqueta de segurança encontrado na cortador: mãos e pés manter afastado.

Aviso: Mantenha os sinais de segurança claras e visíveis no computador. Substituir sinais de segurança se em falta ou ilegível.

2. GERAL NORMAS DE SEGURANÇA

AVISO:Ao utilizar ferramentas de gás, você deve sempre seguir precauções básicas de segurança, incluindo o seguinte, para reduzir o risco de lesões pessoais graves e / ou danos à unidade. Leia estas instruções antes de utilizar este produto e guarde estas instruções para referência futura.

AVISO:Este equipamento produz um campo electromagnético durante o funcionamento. Isto pode, em algumas circunstâncias campo interferir com implantes médicos activa ou passiva. Para reduzir o risco de ferimentos graves ou fatais, recomendamos pessoas com implantes médicos a consultar o seu médico e o fabricante de implante médico antes de operar esta máquina.

formação:

• Leia atentamente as instruções. Familiarize-se com os controles eo uso adequado do equipamento.
• Nunca permita que crianças ou pessoas não familiarizadas com estas instruções para usar o cortador. Os regulamentos locais podem restringir a idade do operador.
• Nunca cortar enquanto as pessoas, especialmente crianças, ou animais de estimação estão nas proximidades.
• Note-se que o operador ou usuário é responsável por acidentes ou danos a outras pessoas ou sua propriedade.
• Operadores ser devidamente treinados na utilização, regulação e operação da máquina, incluindo as operações proibidas.

preparação

• Durante o corte, sempre usar sapatos e calças compridas. Não use o equipamento com os pés descalços ou usar sandálias abertas.
• inspecionar completamente a área onde você vai usar o equipamento e remover todos os objetos, como pedras, brinquedos, varas e arames que podem ser lançadas pela máquina.

AVISO- A gasolina é altamente inflamável.

• Guarde o combustível em recipientes projetados especificamente para esta finalidade.
• Refuel somente ao ar livre e não fume durante o reabastecimento.
• adicionar o combustível antes de ligar o motor. Nunca retire a tampa do tanque de combustível ou adicionar gasolina quando o motor estiver funcionando ou quando o motor estiver quente.
• Se a gasolina for derramado, não tente ligar o motor, mas afastar a máquina da área de derrame e evitar a criação de qualquer fonte de ignição até os vapores se dissipado gasolina.
• Substituir todas as tampas do tanque de combustível e o recipiente bem.
• Substitua os silenciadores defeituosos.
• Antes de usar, sempre inspeccione visualmente para ver que as lâminas, parafusos e lâminas do cortador de montagem não são desgastadas ou danificadas. Substituir lâminas e parafusos desgastadas ou danificadas em grupos, para manter o equilíbrio.

operação

• Não opere o motor num espaço restrito onde os gases perigosos podem acumular-se monóxido de carbono.
• Aviso! Não use o cortador quando há um risco de iluminação.
• Recomenda-se limitar a duração da operação, para minimizar o risco de ruído e vibração.
• Tenha cuidado ao usar o cortador em encostas e perto de declives acentuados, valas ou aterros.
• Cortes só à luz da luz artificial dia ou boa.
• Evite operar o equipamento na grama molhada, onde possível.
• Sempre certifique-se de sentar-se em encostas.
• Walk, nunca ficar.
• Para máquinas giratórias roda, cortou o rosto de encostas, nunca para cima e para baixo.
• Tenha muito cuidado quando mudar de direcção em encostas.
• Não corte encostas excessivamente íngremes.
• Tenha muito cuidado para investir ou puxar o cortador para você.
• Pare a lâmina se tem de inclinar o cortador para transporte ao cruzar outra várias superfícies de corta-relva como o transporte para e a partir da área a ser cortado;
• Nunca opere o cortador com guardas defeituosos ou sem dispositivos de segurança, por exemplo, deflectores e / ou cestas de grama em vez.
• precauçãoele oun: O cortador de grama não deve ser operado sem toda grama de proteção ou abertura protetor de fecho automático no lugar.
• Não altere as configurações do regulador do motor ou sobrecarregar o motor.
• Não modificar ou alterar qualquer ajuste de vedação para controlar a velocidade do motor.
• Sistemas ou dispositivos de segurança do cortador não deve ser adulterado ou desativado.
• Desconecte todos os blades e embreagens unidade antes de ligar o motor.
• Ligue o motor cuidadosamente de acordo com instruções e com os pés bem afastados das lâminas.

- Não incline o cortador ao ligar o motor;

- Não ligue o motor quando em pé na frente da calha de descarga.

- Não coloque as mãos ou os pés perto ou debaixo de peças rotativas. Fique longe da abertura de descarga em todos os momentos.

- Nunca levante ou transporte uma máquina de cortar relva enquanto o motor está funcionando.

- Pare o motor e desligue o fio da vela de ignição, certifique-se de que todas as peças móveis tenham parado completamente e, se a chave, remova a chave:

- Antes de bloqueios de compensação ou canal de transbordamento.

- Antes de verificar, limpar ou trabalhar na máquina.

- Depois de bater em um objeto externo. Inspecione o cortador de grama por danos e fazer reparos antes de reiniciar e operar o cortador.

- Se o cortador começar a vibrar anormalmente (verifique imediatamente).

- Pare o motor e desligue o fio da vela de ignição, certifique-se de que todas as peças móveis tenham parado completamente e, se a chave, remova a chave:

- sempre que você sair do cortador.

- Antes de reabastecer.

- Reduzir o ajuste de aceleração durante o desligamento do motor, se o motor é fornecido com uma válvula, desligue o combustível até o final da colheita.

Manutenção e Armazenamento

- Mantenha todas as porcas, parafusos e parafusos apertados para garantir que o equipamento épara em condições de trabalho seguras.

- Nunca guarde o equipamento com gasolina no tanque dentro de um edifício onde os vapores podem alcançar uma chama ou faísca.

- Deixe o motor esfriar antes de armazenar em qualquer recinto.

- Limpeza e manutenção do cortador antes de guardar.

- Para reduzir o risco de incêndio, mantenha motor, silenciador, compartimento da bateria e tanque de gasolina livre de grama, folhas ou graxa excessiva.

- Verifique regularmente o coletor de grama para o desgaste ou deterioração no.

- Substitua as peças gastos ou danificadas por segurança.

- Se o tanque de combustível tem de ser drenado, isso deve ser feito ao ar livre.

- manutenção inadequada, usando componentes de substituição não-conformes ou fornos microondastionenhuma modificaçãoele oun componentes de segurança podem danificar o cortador e sério operadores de danos.

- uso úapenas lâminas e peças de reposição recomendada pelo fabricante. O uso de peças não originais podem danificar o mparaoperadores de máquinas e danos. Mantenha o cortador de grama em boas condições de funcionamento.

- Se o detenci dispositivoele oun da lâmina não funcionar, pele oungase em contato com o centro de atendimento tEtécnico para obter ajuda.

!aviso:Não toque na lâmina rotativa.

⚠ aviso:combustível de preenchimento em uma área bem ventilada com o motor parado.

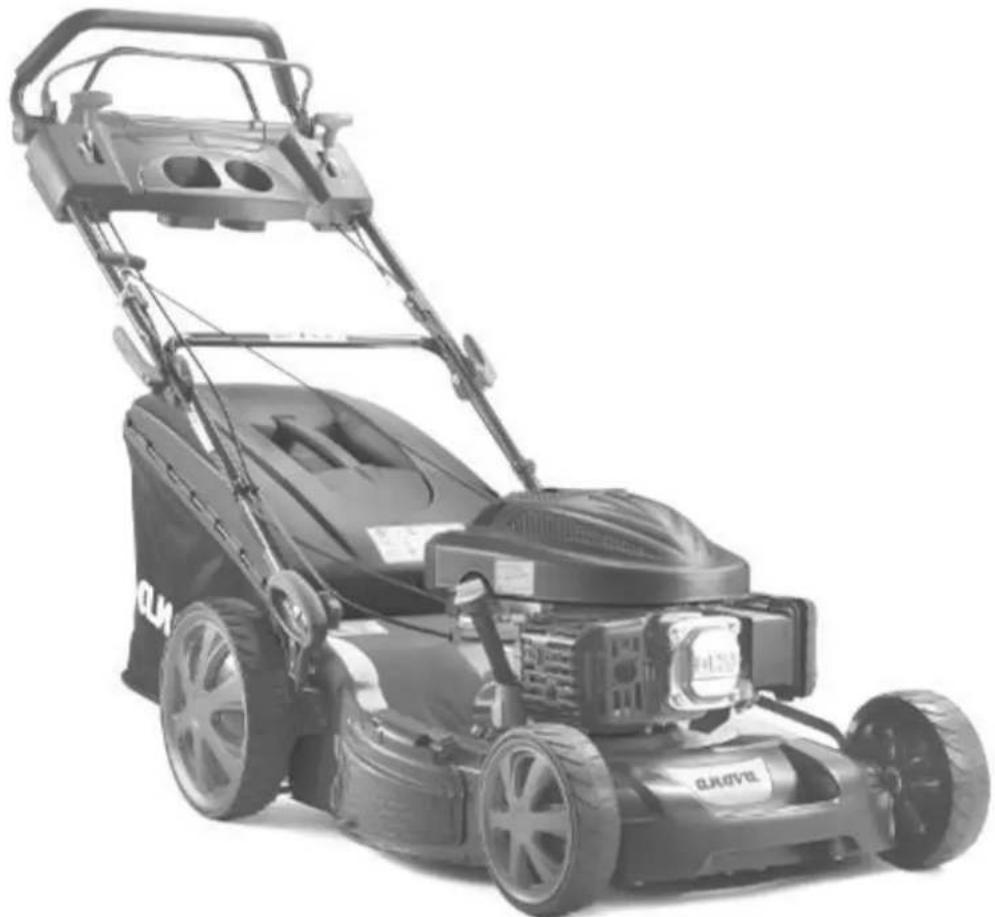

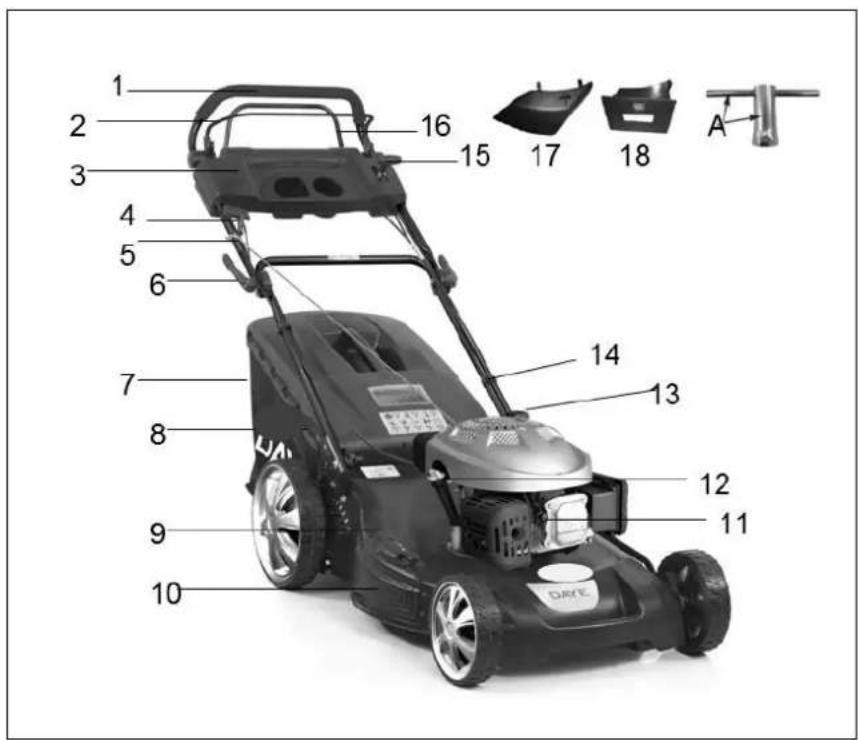

3. DESCRIÇÃO DAS PARTES

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 A DATE

Fig.1

1. alça superior 2. Manga de controlo de travagem 3. Caixa de ferramentas

2. aperto de arranque 5. Cabo de Guia 6. Alavanca de bloqueio

3. caixa da relva alavanca de ajustamento 8. altura 9. tampa

4. aba lateral 11. Sparkplug óleo 12. Tampa

tampa 13. Combustível braçadeira 14. Cabo 15. cartilha Lever

1. alavanca de controle de auto-gestão Descarga 17. Canal Side 18. Cunha acolchoado

inclui

A: chave de velas

4. INFORMAÇÃO TÉCNICA

modelo	CC256TV
Tipo de motor	MA173 4 vezes
Cilindrada	173 cm3
potência nominal	3,6kW
largura de corte	560 milímetros
velocidade nominal	2800 / min
Capacidade do tanque de combustível	2.0L
recolhedor capacidade	70L
Peso líquido	41,5 kg
ajuste de altura	25 ~ 75mm, 7configurações

nível garantido de pressão	83,5 dB (A) (K = 3 dB (A))
sonora da posição do operador(De acordo com a norma EN ISO 5395-1 ANEXO F & EN ISO 5395-2, EN ISO 4871)
medição do nível de potência sonoranível garantido de pressão sonora (de acordo com 2000/14 / CE)	93.1dB (A) = K1,92dB (A)98 dB (A)
vibração(De acordo com a norma EN ISO 5395-1 Anexo G & EN ISO 5395-2)	4.337m / s^2 K = 1,5 m / s^2

5. MONTADO

5.1 MANGO FOLDING

1. Uso do botão para ajustar o guiador mais baixa no corpo da unidade. (Fig. 2A)
2. Levante as duas alavancas de bloqueio para libertar o punho superior para dobrar.
3. Pressionar a alavanca de bloqueio para fechar a pega na posição de operação. (Figura 2B)
4. Ajuste a tensão rodando a porca com uma chave.
5. Fixar a abraçadeira de cabo para a posição mostrada e ligar o cabo. (Fig.2c / 2D)

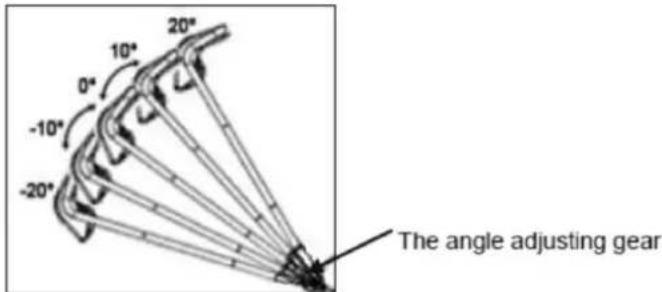

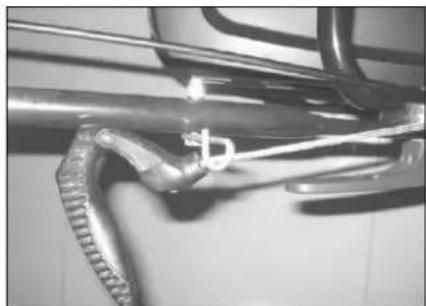

5.2 Ajuste do ângulo para o bom

A). Pressione a abertura da alavanca de bloqueio.
B). Rote pega superior centragem engrenagem de ajuste para ajustar o ângulo em um intervalo de ângulo apropriado -20 a 20 °, conforme mostrado na Fig.3.
C). Pressione a alavanca de bloqueio para fechar o identificador mais baixo e o punho superior.

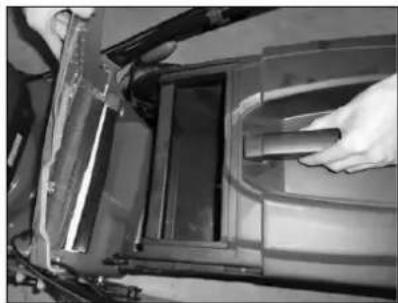

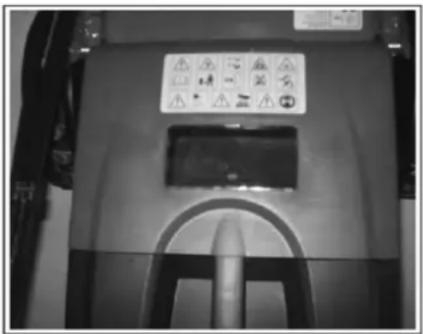

1. Set: Levante a tampa traseira e ligar o coletor de grama na parte traseira da máquina.
2. Para remover: aderência e levantar a tampa traseira, retire a caixa da relva.

Mover o motor pega do arranque com a guia de cabo. (Fig.5)

Aplicar pressão para fora para desengatar a alavanca de fecho. Mover a alavanca para a frente ou para trás para ajustar a altura. (Fig.6)

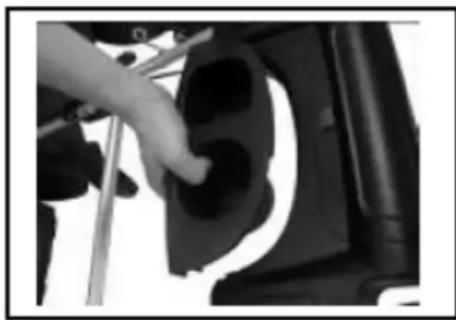

Para ajustar: pressione a caixa de ferramentas no painel de alça.

caixa de ferramentas de bloqueio com o painel punho - o nariz na parte inferior da caixa de ferramentas deve caber no painel de alça. (Fig.7A / 7B)

Este tipo de cortador de grama tem caixa dois caixa de ferramentas, é construído, o outro é caixa externa para a caixa construída, você pode pressionar o botão para abri-lo e, em seguida, pressione para travar a tampa.

Você pode colocar ferramentas, como uma chave inglesa, chave de fenda, e colocar as garrafas de beber nessas caixas. (Fig.7C)

Estas máquinas de cortar relva pode ser adaptado para a sua função normal, com base no efeito da aplicação:

O cortador com distribuição traseira para:

1. coleção Mower
2. Disco de corte de descarga lateral.

O que é compost?

Quando o bagaço sega a grama é cortado numa única operação, em seguida, cortada finamente e retorna para a faixa de relva como um fertilizante natural.

Dicas para cortar Palha:

• Guarnição regular a um máximo de 2 cm seis centímetros 4 centímetros relvado.
• Use uma faca afiada - não cortar grama molhada
• Max. rotação do motor
• basta mover para o ritmo de trabalho.
• Normal cunha regularmente acolchoar o interior da habitação e da lâmina de corte

Iniciar Operação

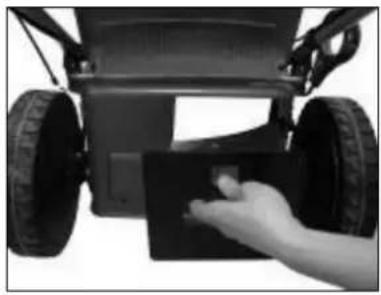

UM: a adaptação para o fertilizante de corte (mulching)

1. Levante a tampa traseira e remover o coletor de grama.
2. Carregue o preenchimento de cunha no interior da tampa. Bloqueio Wedge preenchido com o botão na abertura da tampa. (Fig. 8A / 8B)
3. Recoloque a tampa traseira.

ATENÇÃO: Só faça com o motor desligado ea lâmina parada.

DOS: Substituição para roçada descarga lateral

1. Levante a tampa traseira e remover o coletor de grama.
2. estofo Monte Wedge.
3. Elevador a aba lateral de descarga lateral. (Fig.9a)
4. Monte a calha de descarga lateral para a descarga lateral sobre a aba do lado do pino de apoio. (Fig.9a)
5. Reduzir a aba lateral, a aba é no canal de descarga. (Fig.9b)

ATENÇÃO: Só quando o motor e o cortador são estáticos.

- Levante a tampa traseira e remover o preenchimento cunha.

1. Remoção do canal de descarga lateral para descarga laterais:

- Elevar a aba lateral e remover a calha de descarga lateral.

-O aba lateral fecha automaticamente a abertura de descarga no invólucro pela força da mola.

Clean-regularmente tampa lateral e formas de descarga de abertura do resto da grama e sujeira presa.

1. Monte o coletor de grama:

-Para fit: Levante a tampa traseira e ligar o coletor de grama na parte traseira da máquina.
-Para remover: aderência e levantar a tampa traseira, retire o coletor de grama.

7. INSTRUÇÕES DE OPERAÇÃO

7.1 PARTIDA ANTES

Encher o motor com gasolina e óleo, conforme indicado no manual do motor separado embalado em seu cortador. Leia atentamente as instruções.

AVISO: A gasolina é altamente inflamável.

Guarde o combustível em recipientes projetados especificamente para esta finalidade.

Reabastecer ao ar livre somente antes de ligar o motor e não fume durante o abastecimento de combustível ou de combustível alças.

Nunca retire a tampa do tanque de combustível ou adicionar gasolina quando o motor estiver funcionando ou quando o motor estiver quente.

Se a gasolina for derramado, não tente ligar o motor, mas afastar a máquina da área de derrame e evitar a criação de qualquer fonte de ignição até que os vapores da gasolina tenham se dissipado.

Substituir todos os tanques de combustível e tampas dos recipientes hermeticamente.

Antes de inclinar o cortador para manter o óleo de lâmina ou dreno, remova o tanque de combustível.

AVISO: Nunca preencher o interior do tanque de combustível, com o motor ou até o motor ter sido

arrefecido, pelo menos, 15 minutos depois de trabalhar.

7.2 Para ligar o motor e anexar os TRIBUNAL

1. A unidade está equipada com uma manga de borracha na extremidade da vela de ignição, certifique-se o anel de metal no final do arame da vela de ignição (dentro da manga de borracha) é firmemente preso sobre a ponta de metal vela de ignição.

2. Quando o arranque a frio, rodar o iniciador para a posição

Ao ligar o motor quente e operar, transformar choke para a posição "”. (FIG.10A/ FIG.10B)

1. pé atrás da unidade, agarrando a alavanca de controle e segurar o travão contra o manipulo superior, como mostrado na Figura 10C

2. Manter a pega da chave de partida como mostrado na Figura 10C e elevador rapidamente. Lentamente voltar a aparafusar o fio-guia depois de o motor arrancar.

Solte o freio de alavanca de controle para parar o motor ea lâmina.

Durante a operação, segure a alça de freio com as duas mãos.

Nota: Durante a operação, quando a alavanca do freio é liberado, o motor irá parar e, portanto, o cortador irá parar de funcionar.

AVISO: Para evitar o arranque acidental do cortador, ele vem equipado com um freio motor que devem

ser removidos antes que o motor pode ser iniciado. Quando a alavanca de controle é liberada o motor deve retornar à sua posição inicial, na qual o motor desliga-se automaticamente.

Nota: freio motor (alavanca do freio): Use a alavanca para parar o motor. Na versão a alavanca, o motor ea paragem de lâmina automaticamente. Corte, segure a alavanca na posição de trabalho. Antes de iniciar o corte, verificação alavanca de iniciar / parar várias vezes para se certificar de que está funcionando corretamente. Verifique se a tensão do cabo pode ser operado sem problemas (ou seja, não está preso ou

torcida de qualquer maneira)

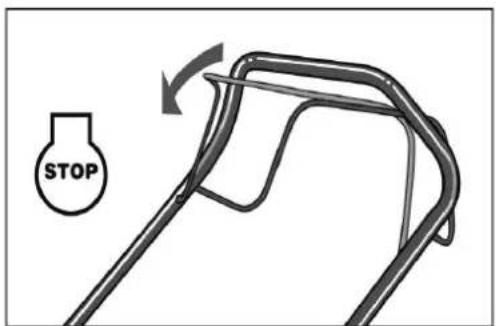

7.4 PARADA DO MOTOR

CUIDADO: A lâmina continua a girar por alguns segundos depois de desligar o motor.

1. Solte alavanca de controle do freio para parar o motor e lâmina. (Figura 11)

2. Desligar e aterrar a cabo de vela, tal como indicado no manual do motor separado para evitar o arranque acidental enquanto o computador é automática.

STOP

Fig.11

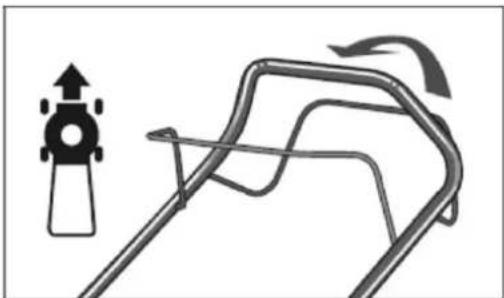

7.5 TRAÇÃO CONEXÃO

Aderência alavanca de controle de auto-condução, o cortador move-se automaticamente para a frente com cerca de 3,6 km / h (figura 12), libertar o identificador de auto-condução, o corta-relva vai parar de se mover.

CUIDADO:Seu cortador é projetado para cortar grama residencial normal de uma altura de não mais do

que 250 mm.

Não tente cortar a grama seca ou molhada invulgarmente elevado (por exemplo grama) ou pilhas de folhas. Detritos podem acumular-se no convés do cortador ou contacte o escape do motor, o que representa um potencial risco de incêndio.

7.6 Para obter os melhores resultados quando MOW

Limpar o gramado de detritos. Certifique-se o gramado está livre de pedras, paus, arames ou outros objetos estranhos que poderiam ser acidentalmente jogadas pelo cortador em qualquer direção e causa ferimentos graves para o operador e outros, bem como danos materiais e objectos que nos rodeiam. Não cortar relva molhada. Para eficaz não Segando cortar relva molhada que tende a manter a parte inferior da tampa evitando o corte adequado das aparas de relva. não mais do que cortar 1/3 do comprimento da relva. corte recomendado Mowing é 1/3 do comprimento da grama. A velocidade do piso terá de ser ajustada de modo que os cortes podem ser uniformemente dispersa no gramado. Para um corte particularmente pesado em grama de espessura, pode ser necessário utilizar uma velocidade mais lenta para se obter um corte limpo ordenadamente. Um grama de corte a longo ser necessário cortar a relva em duas passagens, para baixo a outra folha de 1/3 do comprimento para o segundo corte e, talvez, um padrão de corte diferente, que foi usado

pela primeira vez. Sobreposição de corte um pouco de cada etapa também ajudará cortes limpos restantes no gramado. O cortador deve ser sempre operada em plena aceleração para obter o melhor corte e deixá-lo fazer o mais efetivo trabalho de colheita. Limpe o fundo do baralho. Certifique-se de limpar o fundo da plataforma de corte após cada utilização para evitar um acúmulo de grama, o que impediria o preenchimento adequado. Corte as folhas. Segando lâminas também pode ser benéfica para a relva. A lâminas de corte, verifique se eles estão secos e muito grosso não são no gramado. Não espere que todas as folhas estão fora das árvores antes de cortar.

AVISO: Se você encontrar um objeto estranho, desligue o motor. Remova o cabo da vela, inspecionar completamente o cortador por qualquer dano e reparar os danos antes de reiniciar e operar o cortador. vibração extensivo do cortador durante a operação é uma indicação de danos. A unidade deve ser inspeccionado e reparado rapidamente.

7.7 caixa da relva

Há uma janela na tampa traseira. Você pode ver a condição do coletor de grama através da janela. Se o receptor está cheio de grama, drenagem e limpeza do saco, verifique se ele está limpo e certificar-se de sua tela é ventilado.

A tampa inferior do cortador devem ser limpos após cada utilização para evitar o acúmulo de aparas de relva, folhas, sujeira ou outras matérias. Se deixar acumular esses resíduos serão convidados a oxidação e corrosão, e pode impedir o preenchimento adequado. A tampa pode ser feita pela inclinação do cortador de raspagem e com uma ferramenta adequada (garantir que o fio da vela de ignição está desligada).

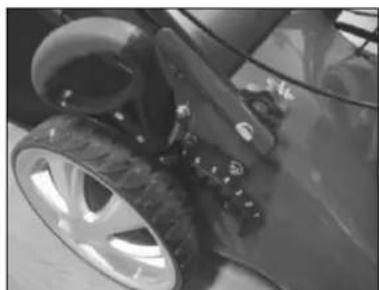

7.9 INSTRUÇÕES ajuste de altura

A CUIDADO: Não faça quaisquer ajustes a qualquer momento o cortador sem antes desligar o motor e desconecte o cabo da vela.

CUIDADO: Antes de mudar a altura de corte, parar o cortador e desligar o fio da vela de ignição. Seu cortador de grama é equipado com um ajuste de altura alavanca central e propiciando 7 posições de altura. (Fig. 14)

A altura (a folha ao chão) pode ser ajustada a partir de 25 mm a 75 mm (7 posições de altura).

1. Pare o cortador e desligar o fio da vela de ignição antes de mudar a altura de corte do cortador.
2. O centro de alavanca ofertas de ajuste de altura sete posições de altura diferentes.

Para alterar a altura de corte, apertar a alavanca de ajuste na direco da roda, movendo-o para cima ou para baixo até que a altura seleccionada.

8. INSTRUÇÕES DE MANUTENÇÃO

SPARK

Só use substituição vela original. Para melhores resultados, substitua a vela de ignição a cada 100 horas de uso.

PASTILHAS DE FREIO

Verificar e / ou substituir as pastilhas de freio do motor em agente de serviço regular apenas peças originais pode ser usado como um substituto.

9. INSTRUÇÕES DE LUBRIFICAÇÃO

CUIDADO: vela de ignição Disconnect antes da reparação.

1. WHEELS-Lubrifique os rolamentos de esferas em cada roda ao menos uma vez por temporada com um óleo leve.
2. MOTOR - Siga o manual do motor para obter instruções de lubrificação.

10. LIMPEZA

CUIDADO:Não coloque o motor na mangueira. A água pode danificar o motor ou contaminar o sistema

de combustível.

1. Limpe a tampa com um pano seco.
2. Manqueira de água abaixo do convés inclinando o cortador para a vela de ignição acima.

10.1 de ar do motor FILTER

CUIDADO: Não permita que sujeira ou poeira obstruindo o elemento de espuma do filtro de ar. O elemento do filtro de ar do motor deve ser reparado (limpo) após 25 horas de cortar relva normal. O elemento de espuma para ser reparada periodicamente, se o cortador é usado em condições secas, empoeirados. (Fig.15)

C: Parte superior do filtro de ar

O sistema de filtro de ar utiliza um elemento de espuma que pode ser lavado e reutilizado.

1. Retire a tampa do filtro de ar (C).
2. Retirar o elemento de espuma (B).
3. Lave o elemento de espuma em detergente líquido e água. Aperte o elemento de espuma em um pano limpo.
4. saturar o elemento de espuma com óleo de motor limpo. Para remover o excesso de óleo de motor, apertando o elemento de espuma em um pano limpo.
5. Instalação o elemento de espuma na caixa do filtro de ar
6. Fechar a tampa do filtro de ar e aperte firmemente os dois parafusos.

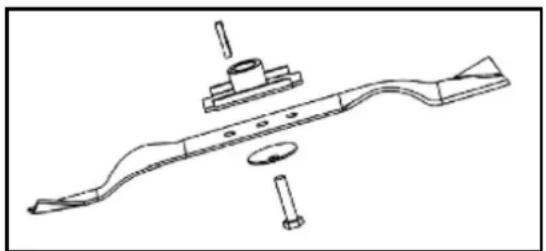

10,2 LÂMINA

CUIDADO: Certifique-se de desligar e aterre o fio da vela de ignição antes de trabalhar com a lâmina de corte para evitar a partida acidental do motor. Proteger as mãos usando luvas grossas ou um pano para segurar as lâminas de corte. Anexar corta-relva, tal como especificado no manual do motor separado.

Remover o parafuso sextavado e lâmina de máquina de lavar e de fixação do adaptador lâmina à cambota do motor. Remover o adaptador da lâmina e da cambota.

AVISO:inspeccionar periodicamente o adaptador da lâmina para rachaduras detectar, especialmente se você encontrar um objeto estranho. Substitua quando necessário.

Para melhores resultados, a lâmina deve ser afiada. A lâmina pode ser afiado por moagem ou removê-lo e a apresentação da aresta de corte manter tão próximo quanto possível para o bisel originais. É extremamente importante que cada aresta de corte recebe uma quantidade igual de moagem para evitar uma lâmina desequilibrada. Um balanço incorrecta fará com que a vibração excessiva que irá causar danos ao motor e cortador. Certifique-se de equilibrar cuidadosamente a lâmina após sharpening. A lâmina pode ser testado para o equilíbrio, equilibrando sobre uma chave de fenda eixo round. Remover o metal do lado pesado até uniformemente equilibrado.

Antes de voltar a montar a lâmina e o adaptador da lâmina para a unidade, lubrificar a cambota do motor e a superfície interior do adaptador da lâmina com petróleo leve. Instalar o adaptador da lâmina sobre o veio de manivelas. Veja Fig.16. Colocar a lâmina com o número de peça virada para fora a partir do adaptador. Alinhar a máquina de lavar sobre a lâmina e inserir o parafuso sextavado. Apertar o parafuso hexagonal para o binário indicado abaixo:

bolt Central 40Nm-50Nm para garantir o funcionamento seguro do seu aparelho. Todas as porcas e parafusos deve ser verificado periodicamente para ver se eles estão devidamente alinhados.

Após utilização prolongada, especialmente em condições de solo arenoso, a lâmina desgasta e perde um pouco da sua forma original. Ele é eficientemente reduzir a lâmina da tesoura é substituído. Substitua apenas com lâmina fábrica de

substituição aprovada. Possíveis danos resultantes da condição de desbalanceamento da lâmina não são de responsabilidade do fabricante.

você deve usar o tipo de original marcado na lâmina quando mudar a lâmina (DAYE 263001171, para pedir o cortador, o contato com o revendedor local ou ligue para a nossa empresa)

10.4 MOTOR

Consulte o motor independente para a manutenção do motor.

Manter o óleo do motor, conforme indicado no manual do motor separado que acompanha o aparelho. Leia e siga as instruções cuidadosamente.

Inspeccionar o filtro de ar de acordo com o manual do motor independente, sob condições normais.

Limpe a cada poucas horas sob condições extremamente empoeiradas. Normalmente, o desempenho do motor e inundações indicam que o filtro de ar deve ser reparada.

Para reparar o filtro de ar, consulte o manual do motor separado que acompanha o aparelho.

A vela de ignição deve ser limpa e a lacuna deve ser redefinido uma vez por temporada. substituição da vela de ignição é recomendado no início de cada temporada roçada; Verifique o manual do motor para o tipo de plugue correto e especificações do espaço.

Limpe o motor regularmente com um pano ou escova. Manter limpo o sistema de arrefecimento (área da carcaça do ventilador) para permitir a adequada do ar que é essencial para o desempenho e a vida do movimento do motor.

Certifique-se de remover toda a grama, resíduos de sujidade e combustível área silenciador.

11. INSTRUÇÕES DE ARMAZENAMENTO (fora da estação)

devem ser tomadas as seguintes etapas para preparar o cortador de grama para armazenamento.

1. Esvaziar o tanque depois da última safra.

A) esvaziar o tanque com uma bomba de sucção.

CUIDADO! Não drenar dentro de gasolina, perto de uma lareira, etc. Não fume! vapores de gasolina pode

causar explosão ou incêndio.

B) Ligue o motor e deixe-o funcionar até que tenha esgotado toda a gasolina e os lugares restantes.
C) Remover a vela de ignição. Use um reservatório de óleo para encher aprox. 20 ml de óleo na câmara de combustão. O funcionamento do motor de arranque, para distribuir uniformemente o óleo na câmara de combustão. Substitua a vela de ignição.
2. Limpe e lubrifique o cortador cuidadosamente conforme descrito acima em "lubrificação".
3. Lubrificar ligeiramente cortador para impedir a corrosão.
4. Mantenha o cortador de grama em um lugar seco, limpo e livre de geada, fora do alcance de pessoas não autorizadas.

CUIDADO: O motor deve ter arrefecido completamente antes de armazenar o cortador.

NOTA:

- Ao armazenar qualquer tipo de equipamento de energia em um barracão de armazenamento sem ventilação ou materiais, deve ser tomado cuidado de que a máquina é à prova de ferrugem. Usando um óleo leve ou silicone, o revestimento do equipamento, especialmente fios e todas as partes em movimento.

• Tenha cuidado para não dobrar ou dobrar os cabos.
• Se o cabo de arranque está desligado da guia de cabo na pega, desligue e ligue a vela de ignição. Pressione a alça da lâmina de controle e puxe o cabo lentamente motor de arranque. Coloque a corda de arranque no fio guia pino no punho.

transporte

Desligue o motor e deixe o motor arrefecer. Em seguida, desligar o cabo de vela, e drenar o tanque de combustível de acordo com as instruções do manual do motor. Cuidado para não dobrar ou danificar o cortador de empurrar o cortador por cima de obstáculos.

12 Solução de problemas

PROBLEMA	CAUSA PROVÁVEL	AÇÃO CORRETIVA
O motor não pega.	Estrangulador acelerador não está na posição correta para as condições prevalecentes.	Mover o calço do acelerador para a posição correcta
	O tanque de combustível está vazio.	Encha o tanque com combustível: Consulte o manual do proprietário do motor.
	O elemento do filtro de ar está sujo.	Limpe o elemento do filtro de ar: consulte o manual do proprietário MOTOR
	conexão vela solta.	Aperte a vela de ignição: Consulte o manual do proprietário MOTOR
	O fio da vela de ignição é solto ou desligada da tomada.	Instalar o fio da vela de ignição da vela de ignição.
	A folga da vela está incorrecta.	Definir a folga do eléctrodo: Ver MANUAL DO PROPRIETÁRIO DO MOTOR
	A vela de ignição está com defeito.	Plugged instalar corretamente um novo plug: Consulte o manual do proprietário MOTOR
	O carburador é inundada com combustível	Retirar o filtro de ar elemento e puxar o cabo até o motor de arranque carburador continuamente fora e instalar o filtro elemento ar.
	módulo de ignição com defeito	Contato com o agente de serviço.
O motor é difícil de arrancar ou perde poder.	Sujeira, água e obsoleto tanque de combustível.	Drenar o combustível e limpar o tanque. Encha o tanque com combustível limpo, fresco
	A ventilação na parte superior do tanque de combustível está entupido.	Limpar ou substituir a tampa do tanque de combustível.
	O ar filtro elemento sujo.	Limpar o elemento de filtro de ar.
O motor funciona de forma irregular.	A vela de ignição está com defeito.	Plugged instalar corretamente um novo plug: Consulte o manual do proprietário MOTOR
	A folga da vela está incorrecta.	Definir a folga do eléctrodo: Ver MANUAL DO PROPRIETÁRIO DO MOTOR
	O ar filtro elemento sujo.	Limpe o elemento do filtro de ar: consulte o manual do proprietário MOTOR
O motor funcionou mal.	O ar filtro elemento sujo.	Limpe o elemento do filtro de ar: consulte o manual do proprietário MOTOR
	As fendas de ar cobrir o motor estão bloqueadas.	Remover detritos dos tiros.
	Arrefecimento barbatanas e passagens de ar por baixo da caixa do motor do ventilador são bloqueados.	Remover detritos das aletas de arrefecimento e passagens de ar.
O motor é ignorado em alta velocidade.	A distância entre os eléctrodos da vela de ignição é muito estreita.	Definir a folga do eléctrodo: Ver MANUAL DO PROPRIETÁRIO DO MOTOR
Os superaquece motor	O fluxo de ar de arrefecimento é restringida.	Remover os detritos das ranhuras da tampa, a caixa do ventilador, condutas de ar
	Vela de ignição incorreta.	Instalar F7RTC (maçarico). Tomadas de corrente e aletas dearrefecimento do motor
Os vibra cortador anormalmente	O conjunto de corte é solto.	Apertar a lâmina
	O conjunto de corte é desequilibrada	Equilibrar a lâmina.

13. GARANTIA

Este produto é garantida em conformidade com as normas legais durante um período de 12 meses a partir da data de compra pelo primeiro usuário.

Esta garantia cobre todos os defeitos em materiais ou não defeitos de fabrico não incluem peças de desgaste normais, tais como rolamentos, escovas, fios, tampões ou acessórios tais como brocas, brocas, lâminas de serra, etc, danos ou defeitos resultantes abuso ou alterações; custa nem transporte.

Reservamo-nos o direito de recusar qualquer reclamação em que a compra não pode ser verificada ou quando é claro que o produto não foi adequadamente mantida. (Aberturas de ventilação limpas, escovas de carvão regularmente mantido, ...)

Sua compra do bilhete deve ser mantido como prova da data de compra.

Sua ferramenta não removido deve ser devolvido ao seu revendedor em um estado aceitavelmente limpo, no seu caso moldado por sopro original, se aplicável à unidade juntamente com o comprovante de compra.

14. AMBIENTE

Se as suas necessidades de máquinas de ser substituído após o uso prolongado, não colocá-lo no lixo doméstico, mas dispor da maneira ambientalmente segura.

15. DECLARAÇÃO DE CONFORMIDADE CE

Distribuidora

Millasur, SL

Rua Eduardo Pondal, No. 23 PISIGÜEIRO

15688 Oroso - Corunha

ESPANHA

анова

DECLARAÇÃO DE CONFORMIDADE CE

Em conformidade com as diferentes directivas comunitárias, confirma este meio, por causa de sua concepção e construção, e de acordo com marca CE impressa pelo fabricante sobre ele, a máquina identificou que cumpre documento com os requisitos pertinentes e segurança básica e de saúde das directivas comunitárias. Esta declaração valida o produto para exibir o símbolo CE.

No caso em que a máquina é modificado e essa modificação não é aprovado pelo fabricante e comunicada ao distribuidor, esta declaração perde seu valor e efeito.

Nome da máquina: MOWER

modelo: CC256TV

Reconhecido e aprovado padrão que se encaixa:

Directiva 2006/42 / CE Directiva / 2017/30/EU

Testado de acordo com:

EN ISO 14982: 2009

EN ISO 5395-1: 2013 / EN ISO 5395-2: 2013

relatório de ensaio: 708.881.035.613-04 / 704.031.035.609-07

selo da empresa

millasûr

Rúa Eduardo Ponda!, n° 23

Pol. Ind. Sigüeiro - 15688 Oroso - A Coruña

Tlf. 931 696465 / Fax. [phone]

a a

27/02/2017

Instructions

CC256TV
