MANUAL DE UTILIZADOR CC451T Anova

7.2 PROCEDIMIENTOS DE FUNCIONAMIENTO

ANOVA gostaria de lhe dar os parabéns pela escolha de um dos nossos produtos e garantir a assistência e colaboração que sempre distingue a nossa marca ao longo do tempo.

Esta máquina foi projetada para durar muitos anos e ser de grande utilidade quando usada de acordo com as instruções contidas no manual do usuário. Portanto, recomendamos que você leia este manual de instruções cuidadosamente e siga todas as nossas recomendações.

Para mais informações ou perguntas pode contactar-nos através dos nossos suportes web como www.anovama Maquinaria.com.

INFORMAÇÕES SOBRE ESTE MANUAL

Por favor, preste atenção às informações fornecidas neste manual e no aparelho para sua segurança e a de terceiros.

• Este manual contém instruções de uso e manutenção.
• Leve este manual com você quando for trabalhar com a máquina.
• O conteúdo está correto no momento da impressão.
• Os direitos de fazer alterações são reservados a qualquer momento, sem afetar nossas responsabilidades legais.
• Este manual é considerado parte integrante do produto e deve acompanhar o mesmo em caso de empréstimo ou revenda.
• Peça ao seu revendedor um novo manual em caso de perda ou dano.

LEIA ESTE MANUAL COM ATENÇÃO ANTES DE USAR A MÁQUINA

Para garantir que sua máquina forneça os melhores resultados, leia as diretrizes de segurança e uso cuidadosamente antes de usá-la.

OUTROS AVISOS:

O uso incorreto pode causar danos à máquina ou outros objetos.

A adaptação da máquina aos novos requisitos técnicos pode causar diferenças entre o conteúdo deste manual e o produto adquirido.

Leia e siga todas as instruções deste manual. O não cumprimento dessas instruções pode resultar em lesões pessoais graves.

ATENÇÃO:

Para sua própria segurança, leia este manual antes de tentar operar sua nova unidade. O não cumprimento das instruções pode resultar em ferimentos graves. Reserve alguns momentos para se familiarizar com o cortador antes de cada uso. Guarde este manual em local seguro para que as informações estejam sempre disponíveis. Se você entregar o equipamento a outra pessoa, entregue também estas instruções de operação e as normas de segurança.

O computador só pode ser usado para as tarefas para as quais foi projetado. Qualquer outro uso é considerado um caso de uso indevido. O usuário / operador, e não o fabricante, será responsável por quaisquer danos ou ferimentos de qualquer tipo causados como resultado disso.

O cortador de grama a gasolina é para uso pessoal, ou seja, para uso em ambientes domésticos e de jardim.

O uso pessoal do cortador de grama se refere a um tempo de operação anual geralmente não superior a 50 horas, durante o qual a máquina é usada principalmente para manter jardins residenciais e pequenos jardins domésticos / de hobby. Excluem-se as instalações públicas, os pavilhões desportivos e as aplicações agrícolas / florestais.

Observe que nosso equipamento não foi projetado para uso em aplicações comerciais ou industriais. Nossa garantia será anulada se a máquina for usada nas condições mencionadas acima ou para fins equivalentes. As instruções de operação fornecidas pelo fabricante devem ser mantidas e consultadas para garantir que o cortador seja usado e mantido corretamente. As instruções contêm informações valiosas sobre as condições de operação, manutenção e serviço.

Importante! Devido ao alto risco de lesão corporal para o usuário, o cortador de grama não pode ser usado para aparar arbustos, sebes ou plantas grandes, para cortar vegetação trepadeira, telhados plantados ou grama cultivada em varandas, para limpar (aspirar) sujeira e detritos em corredores, ou derrubar árvores. Além disso, o cortador não pode ser usado como motocultivador para nivelar áreas altas, como colinas.

Por razões de segurança, o cortador não pode ser usado como unidade de tração para outras ferramentas de trabalho ou conjuntos de ferramentas de qualquer tipo.

CONTEÚDO

SEÇÃO 1 SÍMBOLOS MARCADOS NO PRODUTO

SEÇÃO 2 REGRAS GERAIS DE SEGURANÇA

SEÇÃO 3 DESCRIÇÃO DAS PEÇAS

SEÇÃO 4 INFORMAÇÕES TÉCNICAS

SEÇÃO 5 MONTAGEM

SEÇÃO 6 "3 EM 1"

SEÇÃO 7 INSTRUÇÕES DE OPERAÇÃO

SEÇÃO 8 INSTRUÇÕES DE MANUTENÇÃO

SEÇÃO 9 INSTRUÇÕES DE LUBRIFICAÇÃO

SEÇÃO 10 LIMPEZA

SEÇÃO 11 INSTRUÇÕES DE ARMAZENAMENTO

SEÇÃO 12 RESOLUÇÃO DE PROBLEMAS

SEÇÃO 13 MEIO AMBIENTE

SEÇÃO 14 DECLARAÇÃO CE DE CONFORMIDADE

ATENÇÃO:

Para sua própria segurança, leia este manual antes de tentar operar sua nova unidade. O não cumprimento das instruções pode resultar em lesões pessoais graves. Reserve alguns momentos para se familiarizar com o cortador antes de cada uso.

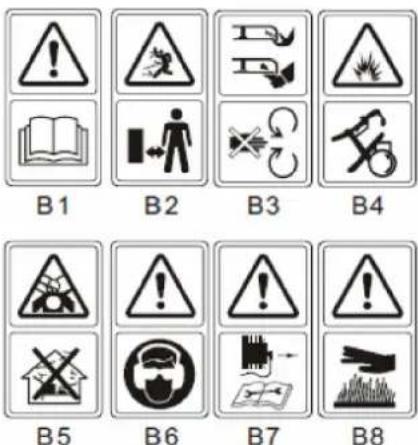

1 SÍMBOLOS MARCADOS NO PRODUTO (na contracapa)

B1 B2 B3 B4 B5 B6 B7 B8

Figura A:

B.1 Leia o Manual do Operador.
B.2 Mantenha os espectadores afastados.

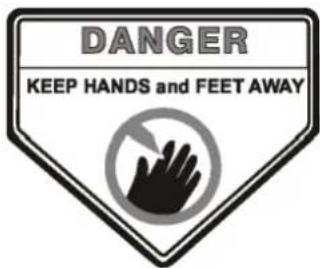

B.3 Preste mais atenção às mãos e pés do operador para evitar ferimentos.
B.4 O combustível é inflamável, mantenha o fogo afastado. Não adicione combustível com a máquina em funcionamento.
B.5 Vapores tóxicos; Não opere em ambientes fechados.
B.6 Ao cortar a relva, use óculos e protetores de ouvido para proteger o operador.
B.7 Ao convertar, leve a vela de ignição e repare-a de acordo com o manual de operação.
B.8 Cuidado: O motor está quente.

Atenção: Mantenha os sinais de segurança claros e visíveis no equipamento. Substitua os sinais de segurança se eles estiverem faltando ou ilegíveis.

2. REGRAS GERAIS DE SEGURANÇA

ATENÇÃO: CAo usar ferramentas a gasolina, as precauções básicas de segurança sempre devem ser seguidas, incluindo as seguintes para reduzir o risco de lesões pessoais graves e / ou danos à unidade. Leia todas as instruções antes de operar este produto e guarde-as para referência futura.

ATENÇÃO: Esta máquina produz um campo eletromagnético durante a operação. Este

campo pode, em algumas circunstâncias, interferir com implantes médicos ativos ou passivos. Para reduzir o risco de ferimentos graves ou morte, recomendamos que os indivíduos com implantes médicos consultem seu médico e o fabricante do implante médico antes de operar esta máquina.

Treinamento

• Leia as instruções com atenção. Você deve se acostumar com os controles e uso adequado do equipamento;
• Nunca permita que crianças ou pessoas que não estejam familiarizadas com estas instruções usem o cortador. Os regulamentos locais podem restringir a idade do operador;
• Nunca corte a grama enquanto as pessoas, especialmente crianças, ou animais de estimação estiverem por perto;
• Observe que o operador ou usuário é responsável por acidentes ou perigos que ocorram a outras pessoas ou à sua propriedade.
• Os operadores devem ser devidamente treinados no uso, ajuste e operação da máquina, incluindo operações proibidas.

Preparação

• Ao cortar a grama, use sempre calçados e calças compridas. Não utilize o equipamento com os pés descalços ou com sandálias abertas.
• Inspezione minuciosamente a área onde o equipamento será utilizado e retire todos os objetos, como pedras, brinquedos, paus e fios, que possam ser lançados pela máquina;
• AVISO - A gasolina é altamente inflamável.

- Armazene o combustível em recipientes especificamente projetados para esse fim.

- Abasteça somente ao ar livre e não fume durante o reabastecimento.

- Adicione combustível antes de ligar o motor. Nunca remova a tampa do tanque de combustível ou adicione gasolina enquanto o motor estiver funcionando ou quando estiver quente.

-Se derramar gasolina, não tente ligar o motor, mas afaste a máquina da área de derramamento e evite criar qualquer fonte de ignição até que os vapores de gasolina tenham se dissipado.

- Substitua todas as tampas dos tanques de combustível e recipiente com segurança;

• Substitua os silenciosos com defeito.
• Antes de usar, sempre inspecione visualmente para ver se as lâminas, parafusos da lâmina e conjunto da lâmina não estão gastos ou danificados. Substitua as lâminas e parafusos gastos ou danificados em conjuntos para preservar o equilíbrio.

Operação

• Não opere o motor em um espaço confinado onde vapores perigosos de monóxido de carbono podem se acumular.
• Atenção! Não use o cortador onde houver risco de raios.
• Recomenda-se limitar a duração da operação, para minimizar os riscos de ruído e vibrações.
• Tenha cuidado ao usar o cortador em declives e perto de declives, fossos ou aterros.
• Corte apenas à luz do dia ou com boa luz artificial.
• Evite operar o equipamento na grama molhada, quando possível.
• Certifique-se sempre de que está sentado nas encostas.
• Ande, nunca corra.
• Para máquinas de rodas rotativas, corte ao longo da encosta, nunca para cima e para baixo.
• Seja extremamente cuidadoso ao mudar de direção em declives;
• Não corte encostas excessivamente íngremes.
• Tenha muito cuidado ao dar ré ou puxar o cortador em sua direção.
• Pare a lâmina se tiver que inclinar o cortador para transportá-lo ao cruzar superfícies que não

sejam grama e ao transportar o cortador de e para a área a ser cortada.

- Nunca opere o cortador com proteções defeituosas ou sem dispositivos de segurança, por exemplo, defletores e / ou coletores de grama.

- Cuidado: O cortador não deve ser operado sem a proteção de grama inteira ou a proteção de abertura de descarga com fechamento automático.

- Não modifique as configurações do regulador do motor ou sobrecarregue o motor.

- Não modifique ou altere nenhuma configuração selada para o controle de rotação do motor.

- Os sistemas ou recursos de segurança do cortador não devem ser adulterados ou desativados.

- Desengate todas as lâminas e embreagens de acionamento antes de ligar o motor.

- Dê partida no motor com cuidado de acordo com as instruções e com os pés bem afastados das lâminas.

- Não incline o cortador ao ligar o motor.

- Não dê partida no motor quando ele estiver em frente ao tubo de descarga.

- Não coloque as mãos ou os pés perto ou sob as peças rotativas. Fique longe da abertura de descarga o tempo todo.

- Nunca levante ou carregue um cortador de grama com o motor funcionando.

- Desligue o motor e desconecte o cabo da vela de ignição, certifique-se de que todas as peças móveis pararam completamente e, se houver uma chave, remova a chave nos seguintes casos:

- Antes de limpar as obstruções ou desentupir a conduta.

- Antes de verificar, limpar ou trabalhar na segadeira;

- Depois de bater em um objeto estranho. Inspezione o cortador para ver se há danos e faça reparos antes de reiniciar e operar o cortador.

- Se o cortador começar a vibrar anormalmente (verifique imediatamente).

- Desligue o motor e desconecte o cabo da vela de ignição, certifique-se de que todas as peças móveis pararam completamente e, se houver uma chave, remova a chave:

- Sempre que você sair do cortador.

- Antes de adicionar combustível.

- Reduza o ajuste do acelerador durante o desligamento do motor e, se o motor estiver equipado com uma válvula de corte, feche a passagem de combustível no final do corte.

Manutenção e armazenamento

• Mantenha todas as porcas e parafusos apertados para garantir que o equipamento esteja em condições de funcionamento seguras.
• Nunca armazene o equipamento com gasolina no tanque dentro de um prédio onde os gases possam atingir uma chama ou faísca;
• Deixe o motor esfriar antes de guardá-lo em qualquer ambiente; Limpe e faça a manutenção do cortador antes de armazenar.
• Para reduzir o risco de incêndio, mantenha o motor, o silenciador, o compartimento da bateria e o tanque de combustível sem grama, folhas ou gordura em excesso;
• Verifique o coletor de grama com frequência quanto a desgaste.
• Substitua as peças gastos ou danificadas por segurança.
• Se o tanque de combustível tiver que ser drenado, isso deve ser feito ao ar livre.

- A manutenção inadequada, o uso de componentes de substituição não conformes ou a remoção ou modificação dos componentes de segurança podem danificar o cortador e ferir gravemente os operadores.

- Use apenas lâminas e peças de reposição recomendadas pelo fabricante. O uso de peças não originais pode danificar a máquina e ferir os operadores. Mantenha o cortador em boas condições de funcionamento.

CUIDADO: Não toque na lâmina rotativa.

CUIDADO: Reabasteça em uma área bem ventilada com o motor parado.

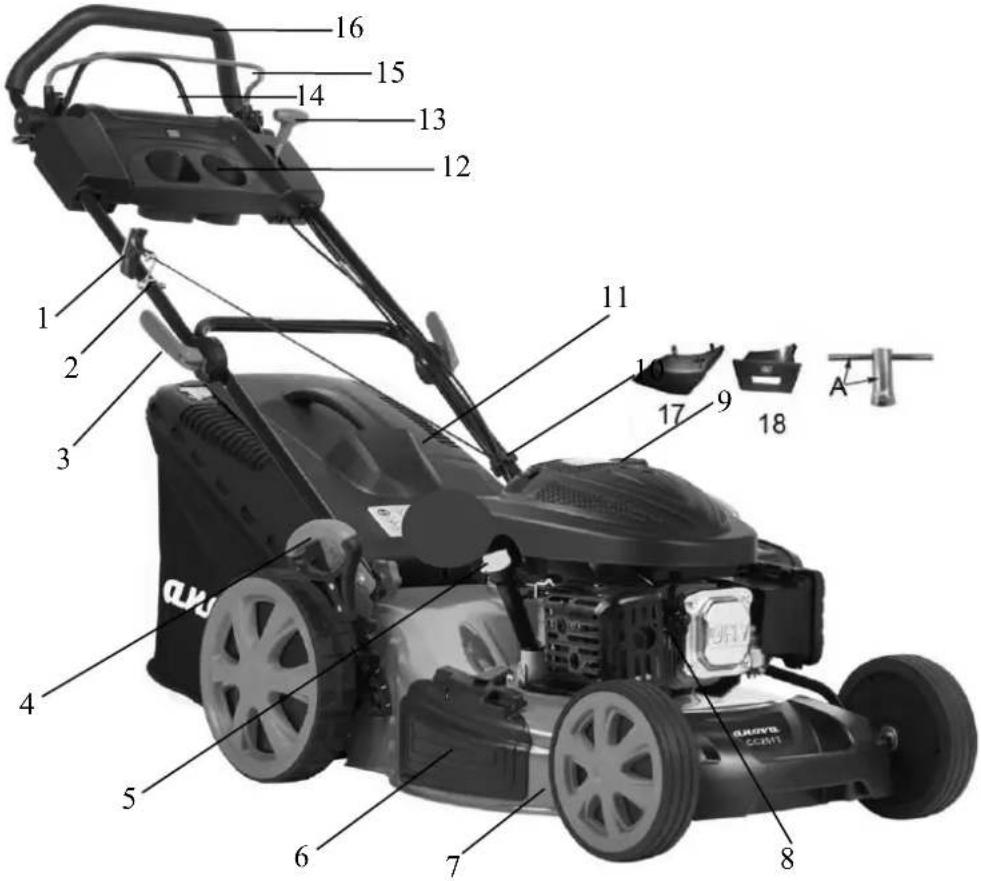

3. DESCRIÇÃO DAS PEÇAS

1. Manopla de partida
2. Guia de corda
3. Alavanca de bloqueio
4. Alavanca de ajuste de altura
5. Tampa de óleo
6. Tampa lateral
7. Capa
8. Vela de ignição

9. Tampão de combustível
   Inclui: Chave de vela de ignição

10. Braçadeira de cabo

11. Apanhador de grama
12. Caixa de ferramentas
13. Alavanca do afogador do acelerador
14. Alavanca de controle autopropelida
15. Alavanca de controle do freio
16. Alça superior
17. Chute de descarga lateral
18. Cunha de composto

anova®

4. INFORMAÇÕES TÉCNICAS

Modelo CC451T
Tipo de motor	MA173
Automotor sim
Cilindrada do motor 173 cm3
Potência nominal 2,9 kW
Largura da lâmina 510 mm
Velocidade em potência máxima 2800 / min
Capacidade do tanque de combustível	1.8L
Capacidade do coletor de grama 60 L
Peso líquido 38,4 kg

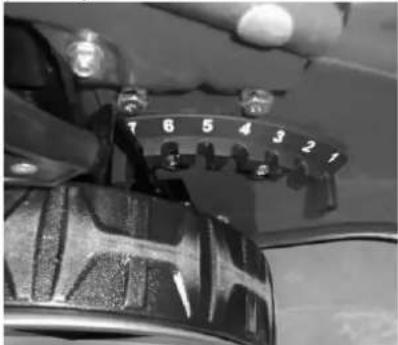

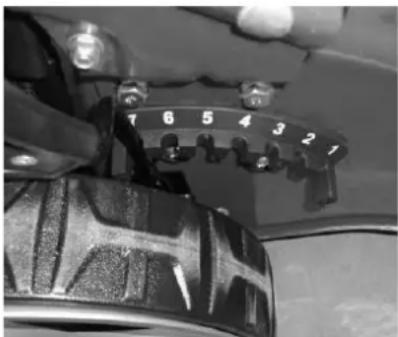

Ajuste de altura	25-75 mm, 7 posições

Nível de pressão sonora garantido na posição do operador(De acordo com EN ISO 5395-1 Anexo F e EN ISO 5395-2, EN ISO 4871)	81,9 dB (A)K = 3dB (A)
Nível de potência sonora medidoNível de potência sonora garantido(De acordo com 2000/14 / EC)	95 dB (A)K = 2,88dB (A)98 dB (A)
Vibração(De acordo com EN ISO 5395-1 Anexo G e EN ISO 5395-2)	3,48 m / s^2 K = 1,5 m / s^2

5. MONTAGEM

5.1 ALÇA DOBRÁVEL

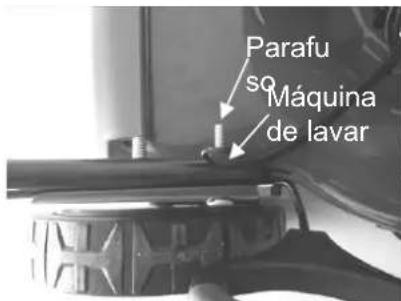

1 Fixe o guiador inferior no corpo da unidade com uma chave adequada. (Fig. 2A)

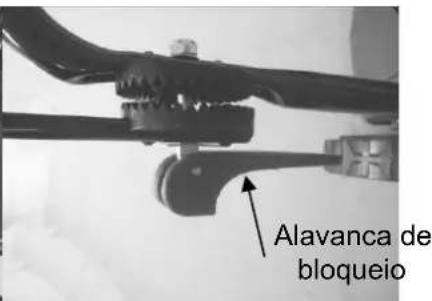

2 Levante as duas alavancas de travamento para liberar a alça superior para dobrar. (Fig. 2B)
3 - Empurre a alavanca de travamento para fechar o guidão na posição de operação. (Fig. 2B)
Quatro. Ajuste a tensão girando a contraporca com uma chave adequada. (Fig. 2B)
5 Coloque a braçadeira na posição indicada e conecte o cabo. (Fig 2C)

Parafu so Máquina de lavar

Fig. 2A

Botão

Fig. 2B

Alavanca de bloqueio

Fig. 2C

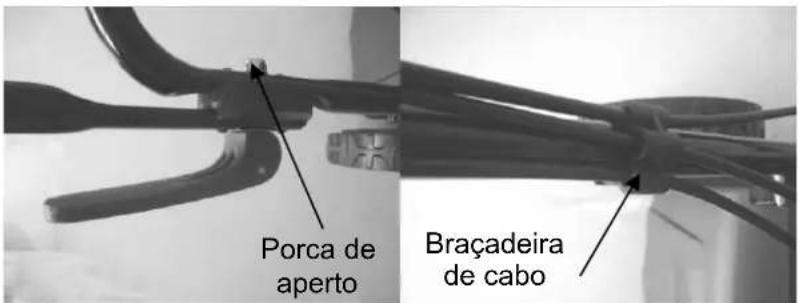

Porca de aperto Braçadeira de cabo

Fig.2D Fig 2E

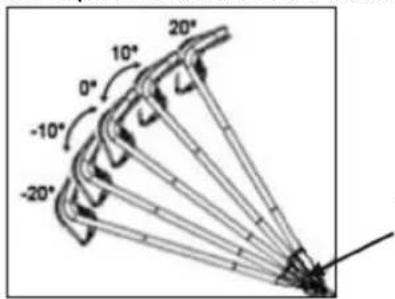

5.2 AJUSTE PARA UM ÂNGULO ADEQUADO

1. Abra a alavanca de bloqueio;
2. Girar a alça superior centralizada da engrenagem de ajuste de ângulo para ajustar um ângulo apropriado na faixa de -20° a 20°, conforme mostrado na Fig.3
3. Empurre a alavanca de travamento fechada para conectar a alça inferior e superior.

Engrenagem de ajuste de ângulo
Fig.3

5.3 MONTAGEM E DESMONTAGEM DO COLETOR DE GRAMA

Monte a alça no pegador de grama (Fig.4A / Fig.4B / Fig.4C)

Insira uma extremidade com uma projeção no coletor de grama e, em seguida, fixe a outra extremidade do cabo no coletor de grama com o parafuso.

1. Para instalar: Levante a tampa traseira e enganche o coletor de grama na parte traseira do cortador. (Figura 4D / Figura 4E / Figura 4F)
2. Para remover: segure e levante a tampa traseira, remova o coletor de grama.

Mova a alavanca de partida do motor para a guia de corda.

Aplique pressão para fora para desengatar a alavanca do zíper. Mova a alavanca para frente ou para trás para ajustar a altura.

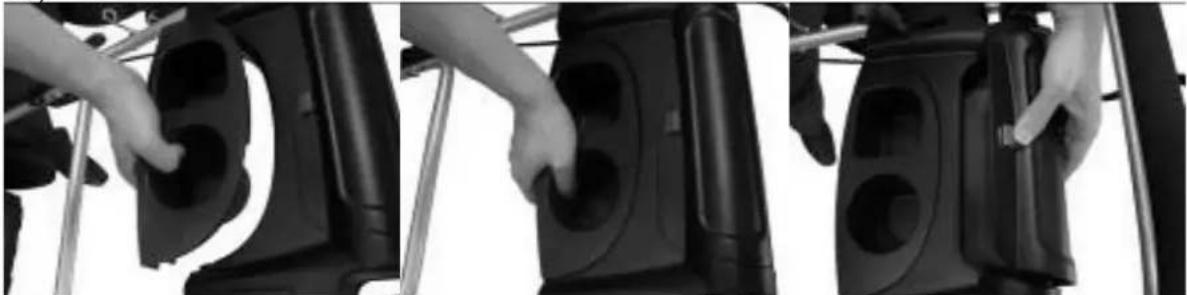

Para encaixar: pressione a caixa de ferramentas no painel da alça.

Trave a caixa de ferramentas com o painel da alça; a ponta na parte inferior da caixa de ferramentas deve caber no painel da alça. (Figura 7A / 7B)

Este tipo de cortador de grama possui duas caixas de ferramentas, uma é uma caixa embutida, a outra é uma caixa externa, para a caixa embutida você pode apertar o botão para abri-la e depois apertar a tampa para travar. Você pode colocar ferramentas como chave inglesa, chave de fenda e também garrafas de bebida nessas caixas. (Figura 7C)

Esses cortadores de grama podem ser adaptados de sua função normal, com base na finalidade da aplicação:

1.- Corta-relva de colheita ou equivalente.

Quando você deseja fertilizar, a grama é cortada em uma etapa, depois picada e espalhada novamente como fertilizante natural.

Dicas para cortar composto:

- Apare regularmente em no máximo 2cm de 6cm a 4cm de grama alta.

- Use uma lâmina afiada - Não corte grama molhada.

• Defina a velocidade máxima do motor.
• Basta mover no ritmo de trabalho.
• Limpe regularmente a cunha de cobertura morta, o lado interno da carcaça e a lâmina de corte.

Início de operação

1: Adaptação para cortador de composto

ATENÇÃO: somente em caso de motor parado ou corte estático.

1 Levante a tampa traseira e remova o coletor de grama.
2 Empurre a cunha de acolchoamento na tampa. Trave a cunha de quilting com o botão na abertura da tampa.
3 - Substitua a tampa traseira.

DOIS: Reprogramação para corte de descarga lateral

ATENÇÃO: somente quando o motor e o desligamento são estáticos.

1 Levante a tampa traseira e remova o coletor de grama.
2. Ajuste a cunha do edredom.
3. Levante a aba lateral para descarga lateral.
4. Monte a guia de descarga para a descarga lateral no pino de suporte da aba lateral.
5. Abaixe a aba lateral, a aba repousa na calha de descarga.

Mecanismo de

Fig. 9A

TRÊS: Roçada com o apanhador de grama

Para cortar com o coletor de grama, remova a cunha de fertilizante e a calha de descarga lateral e monte o coletor de grama.

1. Removendo a cunha de fertilizante:
2. Levante a tampa traseira e remova a cunha espalhadora.
3. Removendo a calha de descarga lateral para descarga lateral:
4. Levante a aba lateral e remova a rampa de descarga lateral.

5. A aba lateral fecha automaticamente a abertura de descarga na caixa por força de mola.
   -Limpe regularmente a aba lateral e as formas de abertura de descarga da relva restante e sujidade aderente.

6. Montagem do coletor de grama:

-Para caber: levante a plataforma traseira e prenda o apanhador de grama na parte traseira do cortador.
-Para remover: segure e levante a tampa traseira, remova o coletor de grama.

ATENÇÃO: Faça as operações de ajuste com o motor e a cortadora parados.

7. INSTRUÇÕES DE OPERAÇÃO

Faça a manutenção do motor com gasolina e óleo de acordo com as instruções do manual que acompanha o cortador. Leia as instruções com atenção.

ATENÇÃO: A gasolina é altamente inflamável.

Armazene o combustível em recipientes projetados especificamente para esse propósito.

Reabasteça somente ao ar livre, antes de ligar o motor e não fume durante o reabastecimento ou manuseio.

Nunca remova a tampa do tanque de combustível ou adicione gasolina enquanto o motor estiver funcionando ou quando estiver quente.

Se a gasolina for derramada, não tente ligar o motor, mova a máquina para longe da área de derramamento e evite criar qualquer fonte de ignição até que os vapores da gasolina tenham se dissipado.

Substitua todos os tanques de combustível e tampas dos recipientes com firmeza.

Antes de inclinar o cortador para segurar a lâmina ou drenar o óleo, remova o combustível do tanque.

ATENÇÃO: Nunca encha o tanque de combustível em ambientes fechados, com o motor funcionando, é que o motor tenha esfriado por pelo menos 15 minutos após o funcionamento.

7.1 PARA LIGAR O MOTOR E FIXAR O CORTE

1. A unidade está equipada com uma vela na extremidade da vela de ignição, certifique-se de que o laço de metal na extremidade do fio da vela (dentro da vela) está preso à ponta de metal da vela.

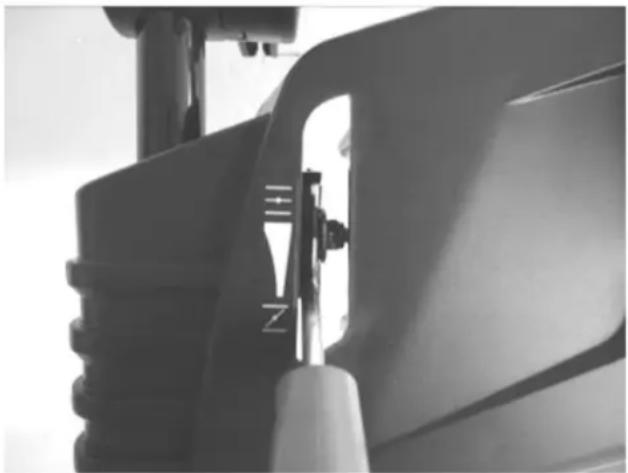

2. Ao ligar o motor frio, gire a alavanca do acelerador para a posição.

Ao aquecer o motor em funcionamento, gire a alavanca do acelerador para a posição.

1. Fique atrás da unidade, segure a alavanca de controle do freio e segure-a contra a alavanca superior, conforme mostrado na figura.
2. Segure a alça de arranque conforme mostrado na figura e levante-a rapidamente. Lentamente, retorne-o ao parafuso guia da corda após a partida do motor.

Solte a alavanca de controle do freio para parar o motor e a lâmina.

Dê partida no motor com cuidado de acordo com as instruções e com os pés bem afastados da lâmina.

Não incline o cortador ao ligar o motor. Inicie o cortador em uma superfície nivelada, sem grama alta ou obstáculos.

Mantenha as mãos e os pés longe das peças rotativas. Não dê partida no motor quando ele estiver parado rente à abertura de descarga.

7.2 PROCEDIMENTOS OPERACIONALS

Durante a operação, segure a alavanca do freio firmemente com as duas mãos.

Observação: durante a operação, quando a alavanca do freio é liberada, o motor irá parar e, portanto, interromperá a operação do cortador.

ATENÇÃO: Para evitar qualquer partida não intencional do cortador, ele é equipado com um freio-motor que deve ser removido antes que o motor possa ser ligado. Quando a alavanca de controle do motor é liberada, ela deve retornar à sua posição inicial, momento em que o motor desliga automaticamente.

Observação: Freio motor (alavanca do freio): use a alavanca para desligar o motor. Quando a alavanca é liberada, o motor e a lâmina param automaticamente. Para cortar, mantenha a alavanca na posição de trabalho. Antes de iniciar o corte, verifique a alavanca de iniciar / parar várias vezes para se certificar de que está funcionando corretamente. Certifique-se de que o fio de tensão pode ser operado sem problemas (ou seja, não preso ou dobrado de qualquer forma)

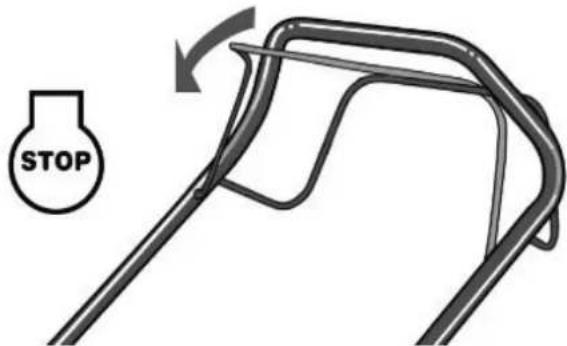

7.3 PARA PARAR O MOTOR

CUIDADO: A lâmina continua a girar por alguns segundos depois que o motor é desligado.

1. Solte a alavanca de controle do freio para parar o motor e a lâmina. (Fig. 9)
2. Desconecte e aterre o fio da vela de ignição conforme instruído no manual do motor, para evitar uma partida acidental enquanto o equipamento estiver desacompanhado.

STOP

Fig. 9

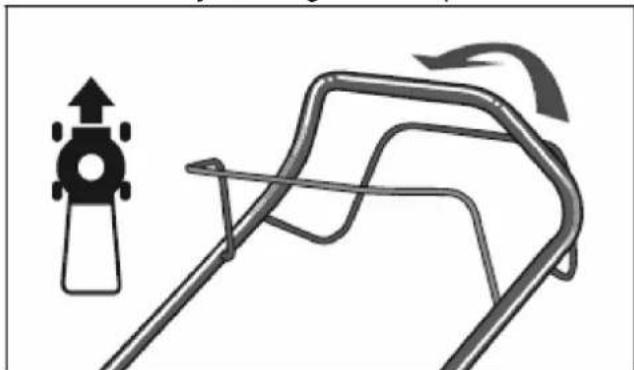

7.4 CONEXÃO PARA MOVIMENTO AUTOMÁTICO

Segure a alavanca de tração, o cortador avança automaticamente a cerca de 3,6 km / h (Fig. 10), solte a alavanca de tração, a segadeira irá parar de se mover.

Cuidado: O seu cortador de relva foi concebido para cortar relva residencial normal não superior a 250 mm.

Não tente cortar grama excepcionalmente alta molhada ou seca (por exemplo, grama) ou pilhas de folhas secas. Os detritos podem se acumular no deck ou entrar em contato com o escapamento do motor, representando um risco potencial de incêndio.

Fig. 10

7.5 PARA OS MELHORES RESULTADOS EM MOWING

Limpe os detritos no gramado.

Certifique-se de que o gramado esteja livre de pedras, gravetos, arames ou outros objetos estranhos que possam ser lançados acidentalmente pelo cortador em qualquer direção e causar sérios ferimentos ao operador e a outras pessoas, bem como danos à propriedade e objetos ao redor.

Não corte grama molhada

Para um corte eficaz, não corte a relva molhada, uma vez que tende a aderir à parte inferior do deck, impedindo o corte adequado das aparas de relva. Corte no máximo 1/3 do comprimento da grama.

O corte recomendado para aparar é de 1/3 do comprimento da grama. A velocidade do solo precisará ser ajustada para que os recortes possam ser espalhados uniformemente pelo gramado.

Para um corte especialmente pesado em grama grossa

Pode ser necessário usar uma das velocidades mais lentas para obter um corte limpo e bem cortado. Ao cortar grama alta, você pode ter que cortar a grama em duas passagens, abaixo a lâmina mais 1/3 do comprimento para o segundo corte e talvez cortando em um padrão diferente do usado na primeira vez.

A sobreposição do corte em cada etapa também ajudará a limpar qualquer aparagem perdida que permaneça no gramado. O cortador deve sempre ser operado em aceleração total para obter o melhor corte e permitir que ele faça o trabalho de corte mais eficiente.

Limpe a parte inferior da tampa

Certifique-se de limpar a parte inferior da plataforma do cortador após cada uso para evitar o acúmulo de grama, o que impede a cobertura adequada.

Corte de folha

Cortar as folhas também pode ser benéfico para o seu gramado. Ao cortar as folhas, certifique-se de que estejam secas e não muito grossas no gramado. Não espere que todas as folhas caiam das árvores antes de cortá-las.

ATENÇÃO: Se você bater em um objeto estranho, desligue o motor. Remova o fio da vela de ignição, inspecione completamente o cortador para ver se há danos e repare os danos antes de reiniciar e operar. A vibração extensa do cortador durante a operação é uma indicação de dano. A unidade deve ser inspecionada e reparada imediatamente.

7,6 COLETOR DE GRAMA

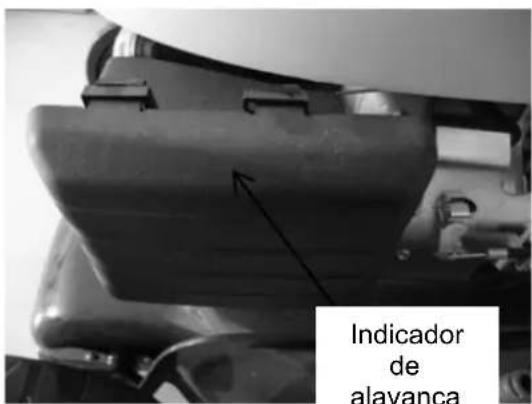

Há uma janela no deck traseiro. Você pode ver a condição do coletor de grama pela janela. Se o receptor estiver cheio de grama, ele esvaziará e limpará a bolsa, certifique-se de que esteja limpa e certifique-se de que sua rede seja ventilada.

A parte inferior da plataforma do cortador deve ser limpa após cada uso para evitar o acúmulo de aparas de grama, folhas, sujeira ou outros materiais. Permitir que esses resíduos se acumulem irá gerar ferrugem e corrosão e pode impedir a compostagem adequada. O convés pode ser limpo inclinando o cortador e raspando com uma ferramenta adequada (certifique-se de que o cabo da vela esteja desconectado).

7.8 INSTRUÇÕES PARA AJUSTE DE ALTURA

CUIDADO: Nunca faça ajustes no cortador a qualquer momento sem primeiro desligar o motor e desconectar o cabo da vela de ignição.

CUIDADO: Antes de alterar a altura de corte, pare o cortador e desconecte o cabo da vela de ignição.

Seu cortador está equipado com uma alavanca de ajuste de altura central que oferece 7 posições.

A altura (da lâmina ao solo) pode ser ajustada de 25 mm a 75 mm (7 configurações de altura).

1. Pare o cortador e desconecte o cabo da vela de ignição antes de alterar a altura de corte do cortador.
2. A alavanca de ajuste de altura central oferece 7 posições de altura diferentes.

Para alterar a altura da roda traseira, aperte a alavanca de ajuste em direção à roda, movendo-a para cima ou para baixo até a altura selecionada.

8. INSTRUÇÕES DE MANUTENÇÃO

VELA DE IGNICÃO

Use apenas uma vela de ignição original de reposição. Para obter melhores resultados, substitua a vela de ignição a cada 100 horas de uso.

PASTILHAS DE FREIO

Verifique e / ou substitua as pastilhas do freio motor no agente de serviço regularmente, apenas peças originais podem ser usadas como substituição.

9. INSTRUÇÕES DE LUBRIFICAÇÃO

CUIDADO: DESCONECTE A VELA DE FAIXA ANTES DE REPARAR.

1. RODAS - Lubrifique os rolamentos de cada roda pelo menos uma vez por temporada com um óleo leve.
2. MOTOR - Siga o manual do motor para obter as instruções de lubrificação.

10. LIMPEZA

A CUIDADO: Não lave o motor com mangueira. A água pode danificar o motor ou contaminar o sistema de combustível.

1. Limpe a tampa com um pano seco.
2. Mangueira sob o convés inclinando o cortador de forma que a vela de ignição esteja levantada.

10.1 LIMPAR O AR DO MOTOR

A CUIDADO: Não permita que sujeira ou poeira cubra o filtro de ar. O elemento de espuma do filtro de ar do motor deve ser convertado (limpo) após 25 horas de corte normal. O filtro deve ser limpo regularmente se o cortador for usado em condições secas e empoeiradas.

PARA LIMPAR O FILTRO DE AR DO MOTOR

1. Remova a tampa do filtro.
2. Remova o elemento do filtro.
3. Para soltar a sujeira, bata o filtro em uma superfície dura. Se o filtro estiver excessivamente sujo, substitua-o por um novo.
4. Instale o filtro na caixa do filtro de ar.
5. Feche a tampa.

NOTA: Substitua o filtro se estiver gasto, quebrado, danificado ou não puder ser limpo.

CUIDADO: Certifique-se de desconectar e aterrar o fio da vela de ignição antes de trabalhar na lâmina de corte para evitar a partida acidental do motor. Proteja as mãos com luvas grossas ou um pano para segurar as lâminas de corte. Conforme especificado no manual do motor em anexo. Remova o parafuso sextavado e a arruela segurando a lâmina e o adaptador da lâmina no virabrequim do motor. Remova a lâmina e o adaptador do virabrequim.

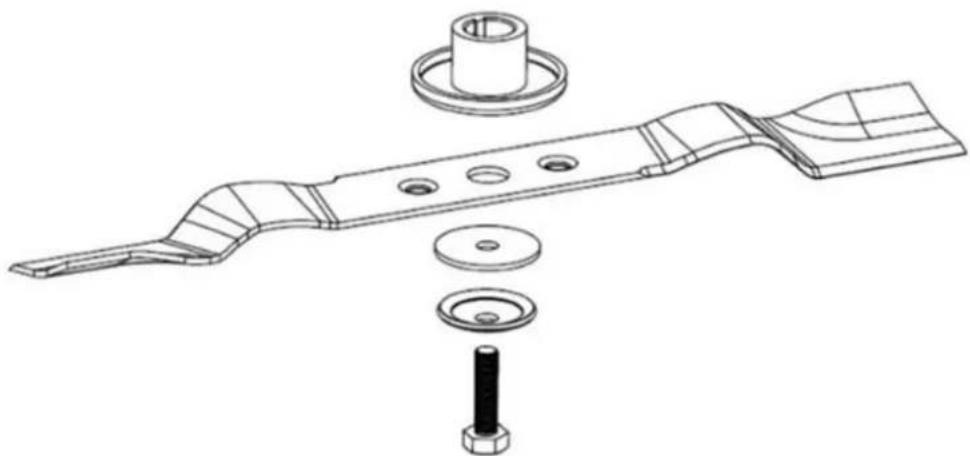

ATENÇÃO: Inspezione periodicamente o adaptador da lâmina para ver se há rachaduras, especialmente se atingir um objeto estranho. Substitua quando necessário.

Para melhores resultados, a lâmina deve ser afiada. A lâmina pode ser reafiada removendo-a e esmerilhando ou lixando a aresta de corte, mantendo-a o mais próximo possível do chanfro original. É extremamente importante que cada aresta de corte receba uma quantidade igual de afiação para evitar um desequilíbrio da lâmina. O equilíbrio incorreto da lâmina causará vibração excessiva, causando danos ao motor e ao cortador. Certifique-se de equilibrar cuidadosamente a lâmina após afiar. O equilíbrio da lâmina pode ser testado, equilibrando-o em uma chave de fenda de eixo redondo. Remova o metal do lado pesado até que se equilibre de maneira uniforme.

Antes de remontar a lâmina e o adaptador da lâmina à unidade, lubrifique o virabrequim do motor e a superfície interna do adaptador da lâmina com óleo leve. Insira a chave no adaptador da lâmina e instale o adaptador da lâmina no virabrequim do motor, empurre a arruela para o adaptador da lâmina e instale a lâmina. Coloque a lâmina com o número da peça voltado para o lado oposto ao adaptador. Você precisa alinhar a arruela na lâmina e inserir o parafuso sextavado. Aperte o parafuso sextavado da seguinte forma:

Use um parafuso central de 40Nm-50Nm para garantir a operação segura de sua unidade. Todas as porcas e parafusos devem ser verificados periodicamente para ver se estão devidamente apertados.

Após uso prolongado, especialmente em solo arenoso, a folha se desgasta e perde parte de sua forma original. A eficiência de corte será reduzida e a lâmina será substituída. Substitua apenas por uma lâmina de reposição aprovada de fábrica. Possíveis danos resultantes da condição desequilibrada da lâmina não são de responsabilidade do fabricante.

Para adquirir uma nova lâmina, entre em contato com o revendedor Anova mais próximo.

AVISO: Não toque na lâmina em movimento.

10.4 MOTOR

Consulte o manual do motor para obter as instruções de manutenção.

Faça a manutenção do óleo do motor conforme as instruções do manual que acompanha a unidade. Leia e siga as instruções cuidadosamente.

Limpe o filtro de ar de acordo com as instruções no manual do motor em condições normais.

Limpe a cada poucas horas em condições extremamente empoeiradas. Mau funcionamento do motor e inundação geralmente indicam que o filtro de ar precisa ser reparado.

Para reparar o filtro de ar, consulte o manual do motor que acompanha a unidade.

A vela de ignição deve ser limpa e a folga deve ser reajustada uma vez por temporada. A substituição da vela de ignição é recomendada no início de cada estação de corte; Verifique o manual do motor para o tipo correto de plugue e especificações de folga.

Limpe o motor regularmente com um pano ou escova. Mantenha o sistema de arrefecimento (área do alojamento do soprador) limpo para permitir a circulação de ar adequada, o que é essencial para a vida útil e o desempenho do motor. Certifique-se de remover toda a grama, sujeira e detritos combustíveis da área do silencioso.

11. INSTRUÇÕES DE ARMAZENAMENTO

1. Evvazie o tanque após o último corte da temporada.
   A) Esvazie o tanque de combustível com uma bomba de sucção

CUIDADO! Não drene a gasolina dentro de casa, perto de uma lareira, etc. Não fume! A fumaça da olina pode causar explosão ou incêndio.

B) Ligue o motor e deixe-o funcionar até que toda a gasolina se esgote.
C) Remova a vela de ignição. Use um recipiente de óleo para encher aprox. 20 ml de óleo na câmara de combustão. Execute o motor de arranque para distribuir uniformemente o óleo na câmara de combustão. Substitua a vela de ignição.
2. Limpe e lubrifique o cortador completamente conforme descrito acima em "Lubrificação".
3. Lubrifique levemente o cortador para evitar corrosão.
4. Guarde o cortador em um local seco, limpo e sem gelo, fora do alcance de pessoas não autorizadas.

CUIDADO! O motor deve ter esfriado completamente antes de armazenar o cortador.

NOTA: - Ao armazenar qualquer tipo de equipamento elétrico em um galpão de armazenamento sem lação ou material,

• Devem ser tomadas precauções anticorrosivas do equipamento. Com um óleo leve ou silicone, cubra o equipamento, principalmente os cabos e todas as partes móveis.
• Tenha cuidado para não entortar os cabos.
• Se o fio de partida se desconectar da guia do fio, desconecte e aterre o fio da vela de ignição. Pressione a alavanca de controle da lâmina e puxe o cabo de partida do motor lentamente. Deslize o cabo de partida no parafuso guia do cabo na alça.

Transporte

Desligue o motor e deixe-o esfriar. Em seguida, desconecte o cabo da vela de ignição e esvazie o tanque de combustível de acordo com as instruções do manual do motor. Certifique-se de não dobrar ou danificar o cortador empurrando-o sobre obstáculos.

1. RESOLVER PROBLEMAS

PROBLEMA	CAUSA DO PROBLEMA	AÇÃO CORRETIVA
O motor não dá partida.	O afogador do acelerador não está na posição correta para as condições prevalecentes.	Mova o afogador para a posição correta.
	O tanque de combustível está vazio.	Encha o tanque com combustível: Consulte o MANUAL DO PROPRIETÁRIO DO MOTOR.
	O filtro de ar está sujo.	Limpe o filtro de ar: Consulte o MANUAL DOPROPRIETÁRIO DO MOTOR.
	Vela de ignição solta.	Aperte a vela de ignição: consulte o MANUAL DO PROPRIETÁRIO DO MOTOR
	O fio da vela de ignição está solto ou desconectado do soquete.	Instale o fio da vela de ignição na vela de ignição.
	A distância entre as velas de ignição está incorreta.	Ajuste da lacuna do eletrodo: consulte o MANUAL DO PROPRIETÁRIO DO MOTOR
	A vela de ignição está com defeito.	Instale uma vela de ignição nova e devidamente tampada - consulte o MANUAL DO PROPRIETÁRIO DO MOTOR
	O carburador está inundado de combustível.	Remova o filtro de ar e puxe o cabo de partida continuamente até que o carburador saia e instale o elemento do filtro de ar.
	Módulo de ignição com defeito.	Contate seu representante de serviço.
O motor dá partida com dificuldade ou perde potência.	Sujeira, água ou tanque de combustível sujo.	Drene o combustível e limpe o tanque. Encha o tanque com combustível limpo e fresco.
	O orifício de ventilação na tampa do tanque de combustível está obstruído.	Limpe ou substitua a tampa do tanque de combustível.
	O filtro de ar está sujo	Limpe o filtro de ar.
O motor funciona mal.	Vela de ignição com defeito	Substitua a vela de ignição
	A distância entre as velas de ignição está incorreta.	Ajuste da lacuna do eletrodo: consulte o MANUAL DO PROPRIETÁRIO DO MOTOR
	O filtro de ar está sujo	Limpe o elemento do filtro de ar - consulte o MANUAL DO PROPRIETÁRIO DO MOTOR
O motor funciona mal.	O elemento do filtro de ar está sujo.	Limpe o elemento do filtro de ar - consulte o MANUAL DO PROPRIETÁRIO DO MOTOR
	As ranhuras de ar na tampa do motor estão bloqueadas.	Remova os detritos das ranhuras.
	As aletas de resfriamento e as passagens de ar sob a caixa do ventilador do motor estão bloqueadas.	Remova os detritos das aletas de resfriamento e passagens de ar.
O motor salta em alta velocidade.	A lacuna entre os eletrodos da vela de ignição é muito próxima.	Ajuste da lacuna do eletrodo: consulte o MANUAL DO PROPRIETÁRIO DO MOTOR
O motor superaquece.	O fluxo de ar de resfriamento é restrito.	Remova os detritos das ranhuras da tampa, compartimento do soprador, dutos de ar
	Vela de ignição incorreta.	Substitua a vela de ignição e consulte o suporte técnico para especificações corretas
O cortador vibra de forma anormal.	O conjunto de corte está solto.	Ajuste a lâmina.
	O conjunto de corte está desequilibrado.	Equilibre a lâmina.

13. MEIO AMBIENTE

Se sua máquina precisar ser substituída após um uso prolongado, não a jogue no lixo doméstico, descarte-a de maneira ambientalmente segura.

EMPRESA DE DISTRIBUIÇÃO

MILLASUR, SL

RUA EDUARDO PONDAL, n° 23 PISIGÜEIRO

15688 OROSO - A CORUÑA

ESPANHA

CE

анова

DECLARAÇÃO DE CONFORMIDADE CE

Em conformidade com as diferentes diretivas CE, confirma-se que, devido à sua concepção e construção, e de acordo com a marca CE impressa pelo fabricante na mesma, a máquina identificada neste documento cumpre os requisitos relevantes e fundamentais de segurança e saúde das diretivas CE acima mencionadas. Esta declaração valida o produto para exibir o símbolo CE.

Caso a máquina seja modificada e esta modificação não seja aprovada pelo fabricante e comunicada ao distribuidor, esta declaração perderá seu valor e validade.

Nome da máquina: LAWN MOWER

Modelo: CC451T

Padrão reconhecido e aprovado com o qual está em conformidade:

Diretiva 2006/42 / EC, 2014/30 / EU, 2000/14 / EC, EU / 2016/1628

Testado de acordo com:

EN ISO 5395-1

EN ISO 5395-2

EN ISO 14982

Teste relatório: 708880741301-10 / 704030802917-06

Selo da empresa

millasûr

Rúa Eduardo Ponda!, n° 23

Pol. Ind. Sigüeiro - 15688 Oroso - A Coruña

Tlf. 931 696465 / Fax. [phone]

a

19/10/2020

Instructions

CC251T
