MANUAL DE UTILIZADOR CC451BSA Anova

ANOVA Você quer felicitá-lo por ter escolhido um dos nossos produtos e garante a assistência e cooperação que sempre distinguiu a nossa marca ao longo do tempo.

Esta máquina é projetada para durar muitos anos e ser muito útil se usado de acordo com as instruções do manual. Recomendamos, portanto, leia este manual e siga todas as nossas recomendações.

Para mais informações ou dúvidas, você pode entrar em contato através de nossos meios de comunicação web, como www.anovamaquinaria.com.

MANUAL DE INFORMAÇÃO SOBRE O PRESENTE

Preste atenção às informações fornecidas neste manual e no dispositivo para a sua segurança ea dos outros.

• Este manual contém instruções de utilização e manutenção.
• Tome este manual com você quando você vai para o trabalho com a máquina.
• Os conteúdos estão corretas no momento da impressão.
• o direito de fazer alterações a qualquer momento sem afetar nossas responsabilidades legais são reservados.
• Este manual é considerado parte integrante do produto e deve permanecer com este, em caso de empréstimo ou revenda.
• Pergunte ao seu revendedor para um novo manual em caso de perda ou dano.

MANUAL LEIA ISSO ANTES COM ATENÇÃO DE USAR A MÁQUINA

Para garantir que sua máquina irá fornecer os melhores resultados, leia as regras de uso e segurança cuidadosamente antes de usar.

Outras advertências:

O uso inadequado pode causar danos à máquina ou para outros objectos.

Adaptar a máquina às novas exigências técnicas poderiam causar diferenças entre o conteúdo deste manual e do produto adquirido.

Leia e siga todas as instruções deste manual. Rompendo estas instruções pode resultar em ferimentos graves.

AVISO:

Para sua própria segurança, leia este manual antes de operar sua nova máquina. Não seguir as instruções pode resultar em ferimentos graves. Tome um momento para se familiarizar com o seu cortador antes de cada utilização. Por favor mantenha este manual em um lugar seguro, para que a informação está disponível em todos os momentos. Entregando seu computador para outra pessoa, também dar estas instruções de operação e regulamentos de segurança.

O equipamento só pode ser usado para as tarefas a que se destina. Qualquer outra utilização é considerada um caso de uso indevido. O usuário / operador e não o fabricante será responsável por qualquer dano ou prejuízo de qualquer tipo causados como resultado.

cortador de gasolina se destina para uso pessoal, ou seja, para uso em ambientes domésticos e de jardinagem. O uso pessoal de cortador de grama refere-se a um tempo de funcionamento anual geralmente não exceda 50 horas, durante o qual a máquina é usada principalmente para manter gramados residenciais e jardins home / passatempo pequeno escala. instalações públicas, eventos desportivos e aplicações agrícolas / florestais estão excluídos.

Por favor, note que o nosso equipamento não foi projetado para uso em aplicações comerciais ou industriais. Nossa garantia é nula se a máquina for utilizada nas condições acima ou para fins equivalentes. Manual de instruções fornecido pelo fabricante deve ser mantida e consultado para garantir que o cortador é usado e mantido adequadamente. As instruções contêm informações valiosas sobre as condições de operação, manutenção e condições de serviço.

! importante Devido ao alto risco de lesões corporais para o usuário, o cortador não pode ser usado para aparar arbustos, sebes ou plantas grandes, para cortar escalada vegetação, telhados plantada e grama cultivada em varandas, a sujeira limpa (sugar) e detritos nos corredores ou corte de árvores. Além disso, a máquina de cortar relva não pode ser usado como um cultivador para nivelar as zonas elevadas, tais como colinas. Por razões de segurança, o cortador não pode ser usado como uma unidade de transmissão para outras ferramentas de trabalho ou kits de ferramentas de qualquer tipo.

CONTEÚDO

SECÇÃO 1 SÍMBOLOS DE PRODUTOS MARCADOS

SECÇÃO 2 GERAL NORMAS DE SEGURANÇA

SECÇÃO 3 DESCRIÇÃO DAS PEÇAS

SECÇÃO 4 TÉCNICO

SECÇÃO 5 MONTAGEM

SECÇÃO 6 "3 EM 1"

SECÇÃO 7 INSTRUÇÕES

SECÇÃO 8 INSTRUÇÕES DE MANUTENÇÃO

SECÇÃO 9 LUBRIFICAÇÃO

SECÇÃO 10 LIMPEZA

Seção 11 INSTRUÇÕES DE ARMAZENAMENTO

SECÇÃO 12 RESOLUÇÃO DE PROBLEMAS

SECÇÃO 13 GARANTIA

SECÇÃO 14 AMBIENTE

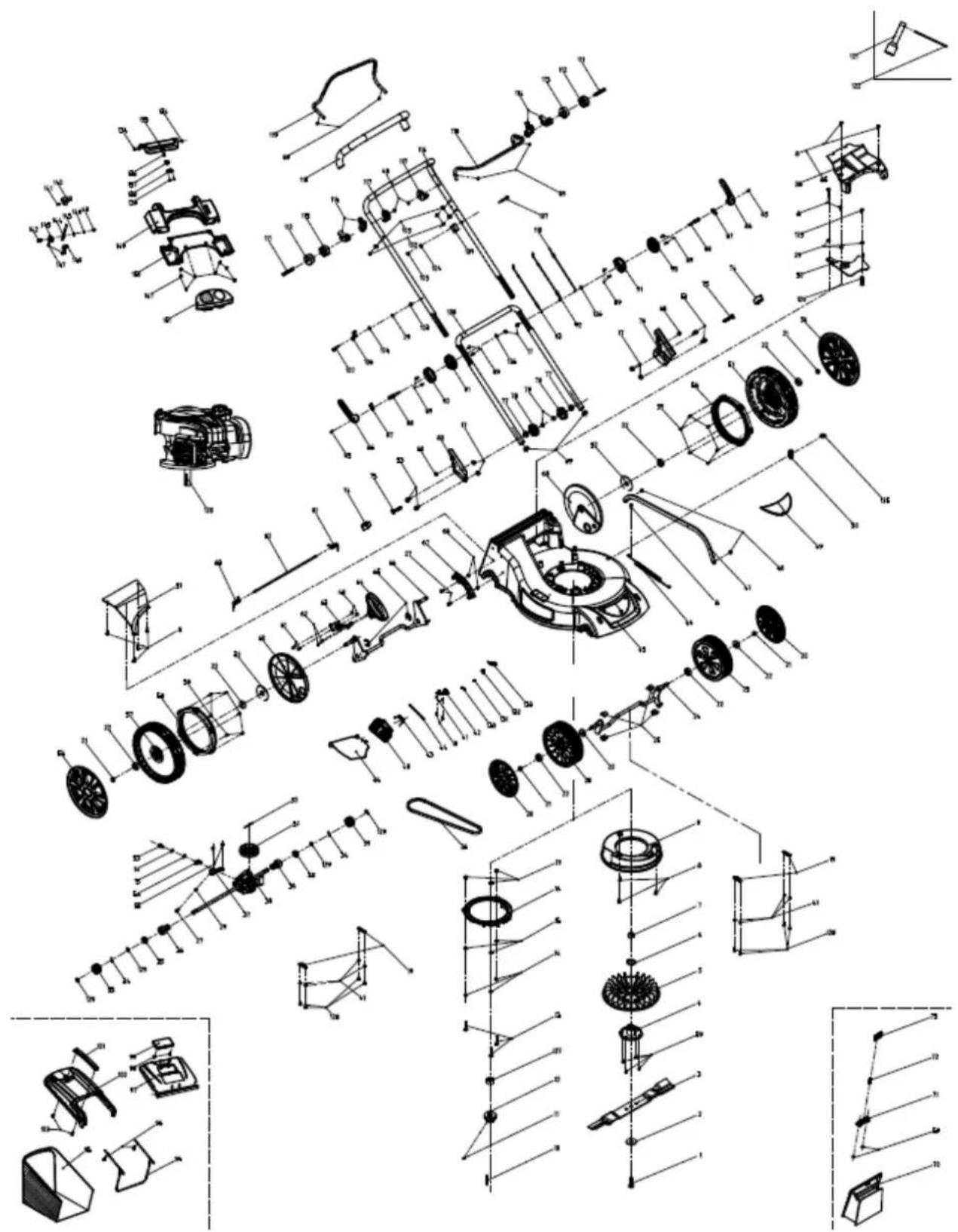

SECÇÃO 15 DESPIECE

AVISO:

Para sua própria segurança, leia este manual antes de operar sua nova unidade. Não seguir as instruções pode resultar em ferimentos graves. Gaste alguns momentos para se familiarizar com seu cortador de grama antes de cada utilização.

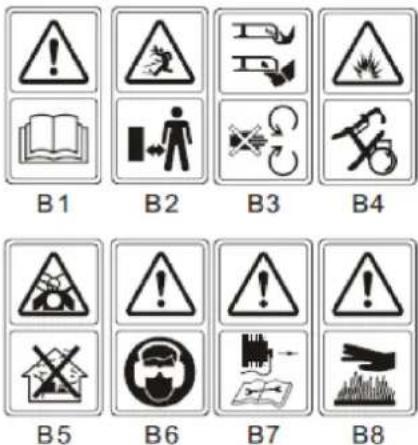

1. O símbolo no produto (tampa traseira)

B1 B2 B3 B4 B5 B6 B7 B8

Figura A:

B.1 Leia o manual do operador.
B.2 Mantenha outras pessoas afastadas.
B.3 Preste atenção para as mãos e pés do operador para evitar lesões.
B.4 O combustível é inflamável, manter longe do fogo. Não adicione combustível com a máquina em funcionamento.
B.5 de vapores tóxicos; Não utilize em ambientes fechados ou em áreas fechadas.
B.6 Ao cortar a relva, por favor use óculos e tampões de ouvido para se proteger.
B.7 AOS reparos, remova o plugue e tomada, então corrigi-lo conforme necessário.
B.8 Atenção: O motor está quente.

PELIGRO NO INTRODUCIR MANOS O PIES, RIESGO DE CORTE

Figura B: etiqueta de segurança nos cortador: MÃOS guardar e pés afastado.

aviso: Mantenha a sinalização de segurança claras e visíveis no computador. Substituir sinais de segurança se em falta ou ilegível.

2. GERAL NORMAS DE SEGURANÇA

AVISO: Cgalinha use gasolina ferramentas, você deve sempre seguir precauções básicas de segurança, incluindo o seguinte para reduzir o risco de lesões pessoais graves e / ou danos à máquina. Leia todas as instruções antes de utilizar este produto e guarde estas instruções para referência futura.

AVISO: Este equipamento produz um campo electromagnético durante o funcionamento. Este campo pode, em algumas circunstâncias interferir com implantes médicos activas ou passivas. Para reduzir o risco de ferimentos graves ou fatais, recomendamos pessoas com implantes médicos a consultar o seu médico e o fabricante do médico implante antes de operar esta máquina.

treinamento

• Leia atentamente as instruções. Ele deve se acostumar com os controles eo uso adequado do equipamento;
• Nunca permita que crianças ou pessoas não familiarizadas com estas instruções para usar o cortador. Os regulamentos locais podem restringir a idade do operador;
• Nunca cortar enquanto as pessoas, especialmente crianças, ou animais de estimação estão nas proximidades;
• Note-se que o operador ou usuário é responsável por acidentes ou danos a outras pessoas ou sua propriedade.
• Os operadores devem receber formação adequada sobre a utilização, regulação e operação da máquina, incluindo as operações proibidas.

preparação

• Durante o corte, use sempre calçados e calças compridas. Não use o equipamento com os pés descalços ou usar sandálias abertas.
• inspecionar completamente a área onde está a utilizar o equipamento e remover todos os objetos, como pedras, brinquedos, varas e fios, que podem ser jogados pela máquina;

- AVISO - A gasolina é altamente inflamável.

- Guarde o combustível em recipientes projetados especificamente para esta finalidade.

- Lugar de combustível apenas ao ar livre e não fume durante o processo de recarga.

- Adicionar combustível antes de ligar o motor. Nunca retire a tampa do tanque de combustível ou adicionar gasolina quando o motor estiver funcionando ou quando o motor estiver quente.

Se a gasolina for derramado, não tente ligar o motor, mas afastar a máquina da área de derrame e evitar a criação de qualquer fonte de ignição até os vapores se dissipado gasolina.

- Substituir todas as tampas do tanque de combustível e o recipiente de forma segura;

- Substitua escape com defeito.

- Antes da utilização, sempre inspeccionar visualmente para as lâminas, o parafuso da lâmina e cortador de montagem não estão gastos ou danificados. Substituir lâminas e parafusos desgastadas ou danificadas como um todo para manter o equilíbrio do sistema de corte.

operação

• Não opere o motor num espaço restrito onde os gases perigosos podem acumular-se monóxido de carbono.
• Aviso! Não use o cortador quando existe o risco de trovoada.
• Recomenda-se limitar a duração da operação, para minimizar o risco de ruído e vibração.

• Tenha cuidado ao usar o cortador em encostas e perto de declives acentuados, valas ou aterros.

• Corte apenas à luz do dia ou a luz artificial boa.

• Evite utilizar o equipamento na grama molhada, onde possível. Você evitar forçar os engarrafamentos da máquina e possíveis com relva molhada.

- Certifique-se sempre estar em saldo devedor.

- Walk, nunca ficar ao trabalhar com a máquina.

- Para máquinas rotativas de roda, cortar toda a face da encostas, nunca para cima e para baixo.

- Use extremo cuidado para a direção mudando em encostas;

- Não corte encostas excessivamente íngremes.

- Tenha muito cuidado com a volta ou puxar o cortador para você.

- Pare a lâmina se você precisa inclinar o cortador de transportes ao atravessar superfícies diferente de grama e transportar o cortador de e para a área a ser cortada.

- Nunca opere o cortador com guardas defeituosos ou sem dispositivos de segurança, por exemplo gramado defletores.

- Atenção: O cortador de grama não deve ser operado sem o coletor de grama no todo ou protector abertura de descarga de fecho automático.

- Não altere as configurações do regulador do motor ou sobrecarregar o motor.

- Não modificar ou alterar qualquer ajuste de vedação para controlar a velocidade do motor.

- sistemas ou dispositivos de segurança do cortador não deve ser manipulado ou desativado.

- Disengage todas as lâminas e embreagens unidade antes de ligar o motor.

- Ligue o motor cuidadosamente de acordo com instruções e com os pés bem afastados das lâminas.

- Não incline o cortador quando ligar o motor.

- Não ligue o motor quando em pé na frente da calha de descarga.

- Não coloque as mãos ou os pés perto ou debaixo de peças rotativas. Fique longe da abertura de descarga em todos os momentos.

- Elevação Nunca ou levar um cortador de grama, enquanto o motor está funcionando.

- Desligue o motor e desligue o fio da vela de ignição, certifique-se de que todas as peças móveis tenham parado completamente e deve ter a chave, remova a chave nos seguintes casos:

- antes de limpar bloqueios ou desobstrução da calha.

- Antes de verificar, limpar ou a trabalhar no cortador;

- Depois de bater em um objeto externo. Inspezione o cortador de grama por danos e fazer reparos antes de reiniciar e operar o cortador.

- Se o cortador começar a vibrar anormalmente (verifique imediatamente).

- Desligue o motor e desligue o fio da vela de ignição, certifique-se de que todas as peças móveis tenham parado completamente e, se houver chave, remova a chave:

- Sempre que você deixar o cortador de grama.

- Antes de colocar combustível.

- Reduzir a posição do acelerador durante a paragem do motor, se o motor é provido de uma válvula de fecho, fechando a passagem de combustível para o fim da colheita.

Manutenção e Armazenamento

• Mantenha todas as porcas, parafusos e parafusos apertados para garantir que o equipamento está em condições de trabalho seguras.
• Nunca guarde o equipamento com gasolina no tanque dentro de um edifício onde os vapores podem alcançar uma chama ou faísca;
• Deixe o motor esfriar antes de armazenar em qualquer recinto; limpo e realizar a manutenção do cortador antes de guardar.
• Para reduzir o risco de incêndio, mantenha motor, silenciador, compartimento da bateria e tanque de gasolina livre de grama, folhas ou graxa excessiva;
• Verificar frequentemente o depósito de relva não está presente desgaste e deterioração.
• Substitua as peças gastos ou danificadas por segurança.

- Se o tanque de combustível tem de ser drenado, isso deve ser feito ao ar livre.

- manutenção inadequada, o uso de componentes de não-conformidade de substituição ou remoção ou modificação de componentes de segurança podem danificar o cortador e sério operadores de danos.

- Use apenas as lâminas e peças de reposição recomendados pelo fabricante. O uso de peças não originais podem danificar os trabalhadores da máquina e danos. Mantenha o cortador de grama em boas condições de funcionamento.

CUIDADO: Não toque na lâmina de corte sem proteção. Nunca toque o movimento da lâmina de corte.

CUIDADO: Reabastecer em uma área bem ventilada com o motor parado.

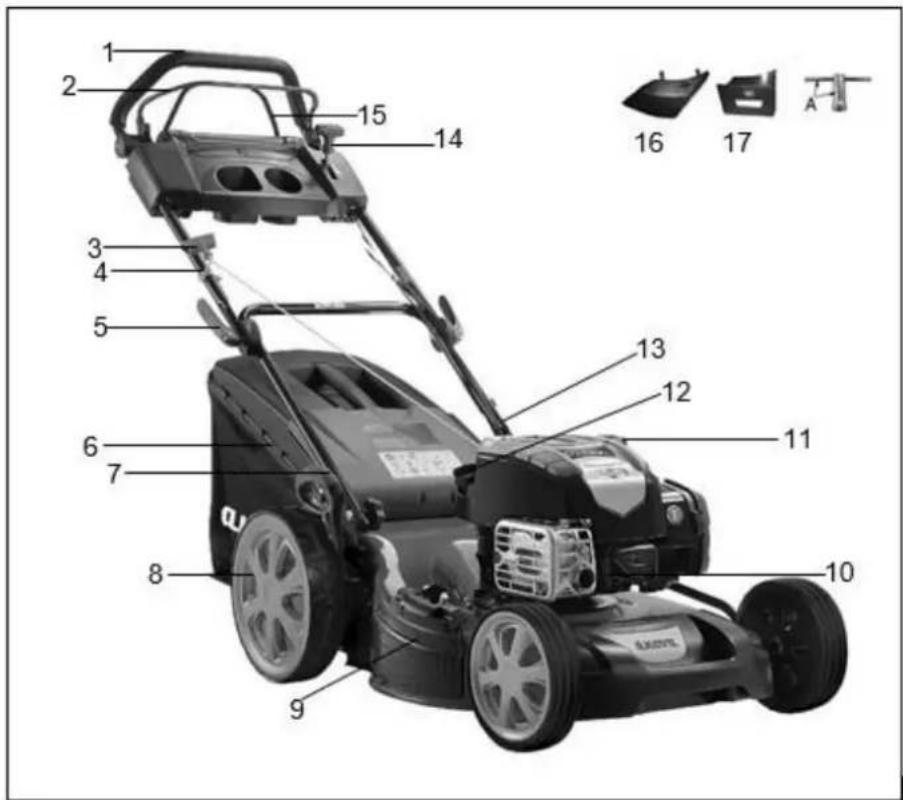

3. DESCRIÇÃO DAS PEÇAS

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

1. Controlo guiador 2. manivela de freio 3. Lever iniciador
2. Cabo de Guia 5. alavanca de bloqueio do guiador 6. recolhedor
3. ajuste de altura da alavanca 8. roda traseira 9. lapela saa lateral
4. Spark Plug 11. tampa de combustível plugue 12. Oil
   cabo 13. FIXAÇÃO 14. alavanca do acelerador 15. tração guiador
5. calha de descarga lateral 17. O bujão de mulching.

A. Inclui chave universal.

1. INFORMAÇÃO TÉCNICA

modelo	CC451BSA
Tipo de motor	B & S 675 EXi [104M]
automotora	Sim - chassi de alumínio
Cilindrada	163 cm3
Potência nominal	2.6kW
largura de corte	510 milímetros
Velocidade máxima potência	2800 / min
Capacidade do tanque de combustível	1.0L
recolhedor capacidade	60 L
Peso líquido	36 kg
ajuste de altura	25-75 mm, 7 guarnições

nível de potência nível sonoro medido do usuário (EN ISO 5395-1 anexo F & EN ISO 5395-2, EN ISO 4871)som nível de potência garantida(De acordo 2000/14 / CE)	83,2 dB (A)K = 3 dB (A)95,6 dB (A)K = 2,03 dB (A)98 dB (A)
vibração(De acordo com a ISO 5395-1 Anexo G EN ISO 5395-2 &)	9,29 m / s^2 K = 1,5 m / s^2

5. Montagem

5.1 MANGO FOLDING

1. Colocar a pega inferior no corpo da unidade com uma chave adequada Usando todos os parafusos e elementos de fixação da máquina. (Fig. 2A / 2B / 2C).
2. Levantar as duas alavancas de bloqueio para libertar o punho superior para dobrar. (Fig. 2D)
3. Empurrar a alavanca de bloqueio para fechar a pega na posição de operação. (Fig. 2E)
4. Ajustar a tensão rodando a porca com uma chave adequada. (Fig. 2F)
5. Colocar o grampo na posição ilustrada e, em seguida tampão. (Fig.2G)

Bolt

Fig.2A

Washer

Fig.2B

Locking knob

Fig.2C

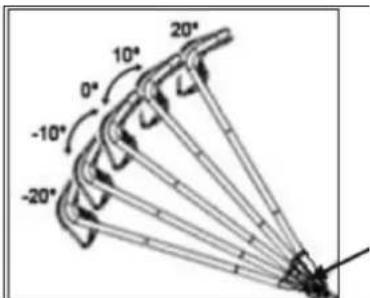

5.2 Ajuste do ângulo do manípulo ADEQUADO

A. Abrir o ajustamento da alavanca para abrir o guiador.
B. Movendo o topo do guiador com ajuste na porção roscada, é possível ajustar a partir de -20 ° a 20 °.
Veja a figura para uma melhor orientação.
C. Pressione o botão de bloqueio no ajuste bem para corrigir o guidão.

ângulo de ajuste roscado

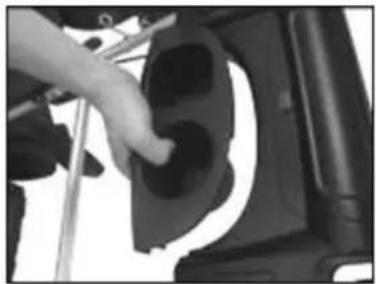

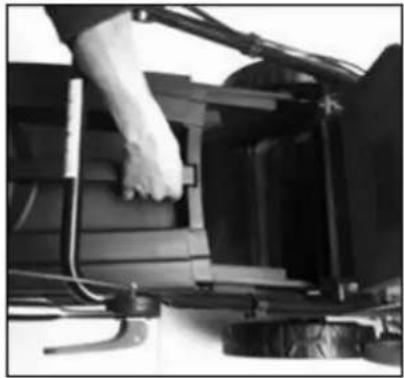

5.3 MONTAGEM DA GRAMA COLLECTOR

1. Colocar o saco de recolha de: levantar a tampa de saída traseira e envolver suportes de colector grama do cortador (4A / 4B / 4C)
2. Retirar o cortador: Aumentar a tampa traseira e remover o saco de recolha por agarrar o punho superior.

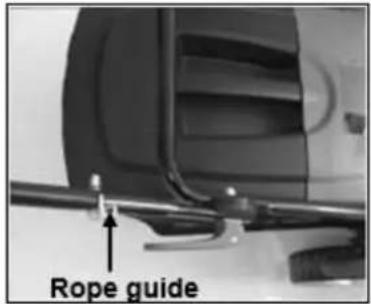

Estender a linha da pega de arranque e colocar a guia de corda no guiador (5A / 5B).

Rope guide

Fig.5A

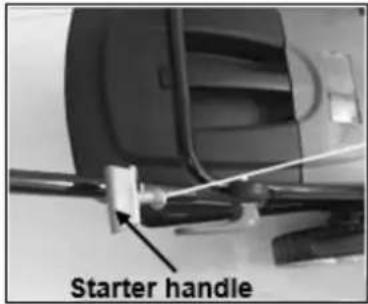

Starter handle

Fig.5B

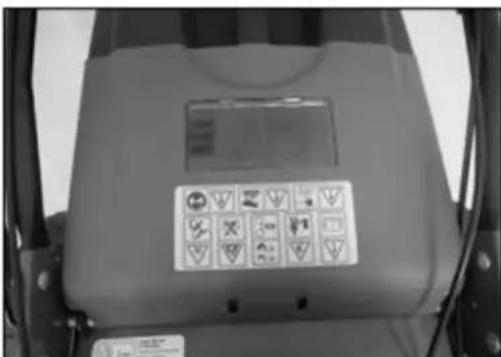

Local: Pressione o compartimento no painel do punho. Ajustando a pressão na parte do guiador com os clipes. (7A / 7B).

Este tipo de cortador de grama tem duas caixas de ferramentas, uma caixa é construída, o outro é uma caixa exterior, para a caixa embutida pode pressionar o botão para abrir e, em seguida, pressione a tampa para travá-lo. Você pode colocar ferramentas, como uma chave, uma chave de fenda e garrafas de bebidas nestas caixas. (Fig. 7C)

Este corta-relva pode ser modificado na sua função de corte, de acordo com a ordem especificando o utilizador alvo e cuidados de jardim:

Cortador com distribuição traseira para:

1. Recolha de Mower ou equivalente.
   2.- cortador de descarga lateral.

O que é Mulching -triturado-?

Quando você quiser cobertura morta ou grama cortada esmagado, a grama é cortada pela primeira vez em uma passagem e, em seguida, finamente moído na plataforma de corte e re-espalhando como um fertilizante natural a partir da mesma máquina.

Dicas para cortar com mulching:

• guarnição regularmente máxima gramado dois centímetros de seis centímetros a 4cm de altura.
• Use uma faca afiada
• Não corte relva molhada.
• Ajuste a velocidade na máxima do motor (rpm máximas).
• Como você se move ao ritmo da máquina.
• Tampão de mulching regularmente limpo, o interior da plataforma de corte e a lâmina.

Início de operação

ONE: Adaptação para mulching -triturado-

AVISO: make somente com o motor parado completamente e pára totalmente lâminas.

1. Levante a tampa traseira e remover o coletor de grama.
2. Mulching cunha impulso na tampa. Bloqueio Wedge preenchido com o botão na abertura da tampa. (Fig.6a / 6B)
3. Recoloque a tampa traseira.

AVISO: make somente com o motor parado completamente e pára totalmente lâminas.

1. Elevar a tampa traseira e remover o césped.2 coletor. Mulching.3 montagem cunha. Desbloquear o mecanismo de bloqueio. (Fig.8a) 4. Elevador lado da tampa de descarga lateral. (Fig.8b) 5. Montar a guia de

descarga para a descarga lateral sobre a aba do lado do pino de apoio. (Fig. 8C) 6. Diminuir a aba lateral: a aba se encontra o canal de descarga. (Fig.8D)

AVISO: make somente com o motor parado completamente e pára totalmente lâminas.

Para cortar a relva com recogedo, remover a cunha de esmagamento e canal de descarga para a descarga lateral e montar césped.1 coletor. Removendo a cunha Mulching: -Levante a tampa traseira e remover o mantillo.2 cunha. Removendo a calha de descarga lateral para a descarga lateral: - Elevar a tampa lateral e remover o canal de descarga aba lateral.-lateral fecha automaticamente a abertura de descarga no chassi por meio da aba regularmente lado resorte.-limpo e abertura descarga lateral de aparas de relva e pegada.3 sujeira. Monte recolhedor: -Para instalar: levantar a tampa traseira e ligar o coletor de grama na parte traseira do cortadora.-Para remover: Espera e levantar a tampa traseira, retire o coletor de grama.

7. INSTRUÇÕES

7.1 ANTES DE COMEÇAR

Refuel motor a gasolina e verificar o óleo do motor que vem em seu cortador. Leia atentamente as

instruções. AVISO! A gasolina é altamente inflamável combustível .Almacene em recipientes especificamente concebido para este propósito.Reposte apenas o exterior, antes de ligar o motor e combustível não fumar durante o manuseamento de carga ou combustível.

Nunca retire a tampa do tanque de combustível nem adicione combustível enquanto o motor estiver funcionando ou quando caliente. Si gasolina é derramado, não tente ligar o motor, mover a máquina longe da área de derrame e evitar a criação de uma fonte de ignição ou calor até vapores gasolina. Reemplace dissipar todos os tanques de combustível e tampas de recipiente de forma segura quando daños. Antes são apreciados inclinando o cortador para manutenção no óleo de lâmina ou de drenagem, remover o tanque de combustível.

ATENÇÃO: Não encha o interior do tanque de combustível, com o motor ou até que o motor tenha arrefecido durante pelo menos 15 minutos após a operação.

7.2 Para iniciar o motor ea lâmina

1. A unidade está equipada com uma manga de borracha na extremidade da vela de ignição, certifique-se o anel de metal no final do arame da vela de ignição (no interior da manga de borracha) é firmemente preso sobre a ponta de metal bujía.2. Pressione a bomba de injecção 3-5 vezes antes de ligar o motor. (Fig.9a) 3.

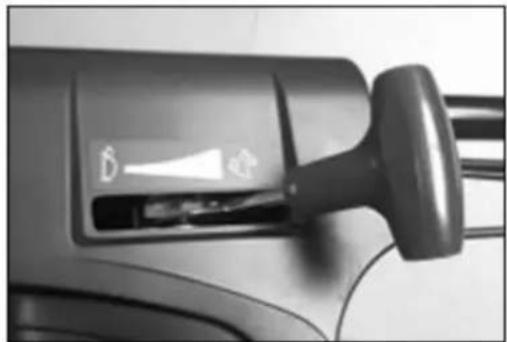

Mova o controle do acelerador para a posição rápida. Trabalho com o motor na posição rápida. (FIG.10B) 4. De pé atrás da máquina, mantenha o controle de alavanca de parada e aperte contra a alavanca superior.

⚠ Ligue o motor cuidadosamente de acordo com instruções e com os pés bem longe da lâmina.

A Não incline o cortador para ligar o motor. Comece o cortador em um nível, grama alta superfície livre ou obstáculos.
Mantenha as mãos e os pés afastados das peças rotativas. Não ligue o motor quando em pé na frente da abertura de descarga.

7.3 DICAS DE CORTE

Durante a operação, segure a alça com as duas mãos para parar os restos da máquina em funcionamiento. Nota: Durante a operação, quando o identificador é liberado parada, o motor irá parar e, portanto, interromper a operação do cortador.

AVISO: Para evitar o arranque acidental do cortador, ele vem equipado com um freio motor, que deve ser removida antes de ligar o motor. Quando a alavanca de controle é liberada o motor deve retornar à sua posição inicial, na qual o motor desliga-se automaticamente.

Nota: freio motor (paragem punho): Use a alavanca para parar o motor. Na versão a alavanca, o motor ea paragem de lâmina automaticamente. Corte, segure a alavanca na posição de trabalho. Antes de começar a cortar, verificar a alavanca de partida / parada várias vezes para se certificar de que funciona corretamente. Verifique se a tensão do cabo pode ser operado sem problemas (ou seja, não ser preso ou torcida de qualquer maneira)

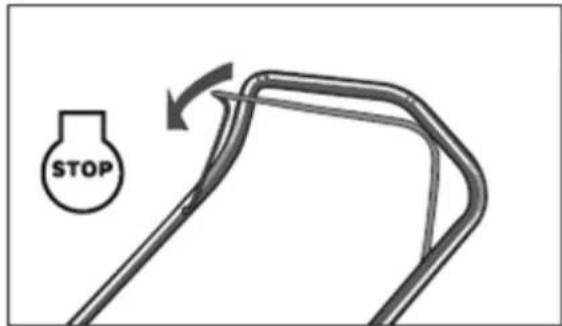

7.4 Para parar o motor

CUIDADO: A lâmina continua a girar por alguns segundos depois de ser desligado motor.1. Solte o freio de alavanca de controle para parar o motor ea lâmina. (Fig.10) 2. Desligue e chão derivar o cabo da vela separadamente para evitar a partida acidental enquanto o computador estiver desacompanhado.

STOP

Fig.10

ACTIVATE 7,5 TRACÇÃO

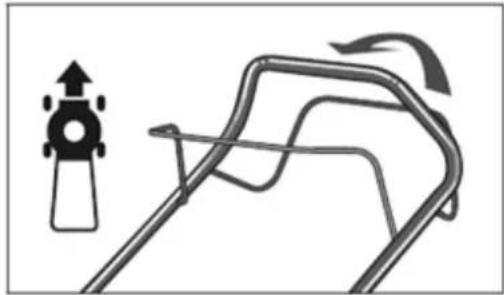

Segurar o guiador de controlo de tracção, o cortador avançar automaticamente cerca de 3,0 kmh (Fig. 11), libertar a pega de tracção, o corta-relva vai parar de se mover.

7.6 Para melhores resultados no tribunal

Limpar o gramado de detritos ou obstruções. Certifique-se o gramado está livre de pedras, paus, fios ou outros objetos estranhos que possam acidentalmente lançar o cortador em qualquer direção e causar ferimentos graves para o operador e outros, bem como danos materiais e objectos que nos rodeiam.

Não cortar relva molhada. Para corte eficaz, não cortar grama molhada porque tende a aderir ao fundo da plataforma, o que impede o corte adequado de aparas de relva.

Não corte mais de 1/3 do comprimento da grama. O tribunal recomendado para cortar o seu gramado é 1/3 do comprimento da grama. É necessário ajustar a taxa de alimentação de modo que os cortes podem ser uniformemente dispersos sobre o relvado. Especialmente para cortes pesados em grama de espessura, pode ser necessário o uso de uma das velocidades mais lentas para um corte limpo e ordenadamente. Ao cortar relva, que pode necessitar de relva cortada em duas passagens, para baixo do outro da lâmina de 1/3 do comprimento para o segundo corte e talvez cortado em um padrão diferente, que foi usado pela primeira vez. Sobrepondo um pequeno corte em cada passagem também ajudará cortes limpos detritos deixados no gramado.

O cortador deve sempre ser operado em velocidade máxima (rpm máximo do motor) para obter o melhor corte e permitir que você faça o trabalho mais eficaz de corte.

Limpe o fundo do baralho. Certifique-se de limpar o fundo da plataforma de corte após cada utilização para evitar o acúmulo de grama.

Cortar e recolher folhas. As lâminas de corte podem também ser benéfico para a relva. Ao cortar as folhas, verifique se eles estão secos e não são demasiado preso no gramado. Não espere até que todas as folhas deixar as árvores antes do corte.

ATENÇÃO: Se você encontrar um objeto estranho, desligue o motor. Remova o cabo da vela, inspecionar completamente o cortador de danos e fazer reparos antes de reiniciar e utilizá-lo. vibração

prolongada do cortador durante a operação é uma indicação de danos. A unidade deve ser inspeccionado e reparado imediatamente.

7.7 GRAMA COLLECTOR

Há uma janela transparente na tampa traseira, em que é a condição da grama no coletor de grama. (Fig.12) Se o coletor de grama é preenchido com grama deve esvaziar e limpar o coletor de grama, verifique se ele está limpo e que a malha é ventilado

CUIDADO: Não faça os ajustes no cortador a qualquer momento sem parar o motor e desconecte o cabo da vela.

A CUIDADO: antes de mudar a altura de corte, parar a máquina e retire o cabo cortador bujía. Su está equipado com uma alavanca de ajustamento de altura central 7 posições de altura altura. La (a lâmina para o solo) que pode definido 25 milímetros a 75 milímetros (posições de altura 7). (Fig.13) 1. Pare o cortador antes de mudar a altura de corte do cortacésped. 2. As ofertas de altura centro alavanca de ajuste posições elevadas 7 diferentes. Para mudar a altura de corte, pressione a alavanca para ajuste da roda, para cima ou para baixo com a altura seleccionada.

8. INSTRUÇÕES DE MANUTENÇÃO

SPARK

Só use substituição vela original. Para melhores resultados, substitua a vela de ignição a cada 100 horas de uso.

PASTILHAS DE FREIO

Verificar e / ou substituir as pastilhas de freio do motor em agente de serviço regular apenas peças originais pode ser usado como um substituto.

9. INSTRUÇÕES DE LUBRIFICAÇÃO

CUIDADO: Desligue a ficha antes da manutenção.

1. RODAS - Lubrifique os rolamentos de esferas em cada roda ao menos uma vez por temporada com um óleo leve.
2. MOTOR - Siga o manual do motor para obter instruções de lubrificação e consulte autorizada a executar centro de manutenção adequada no motor (mudanças de óleo, filtros, etc.).

10. LIMPEZA

CUIDADO: Não limpe a mangueira do motor. A água pode danificar o motor ou contaminar o sistema de combustível.

1. Limpe a tampa com um pano seco.
2. Mangueira limpa sob a cobertura inclinando o cortador para que a vela de ignição é para cima.

10.1 LIMPEZA DE AR DO MOTOR

CUIDADO: Não permita que sujeira ou filtro sujo. O filtro de ar elemento de espuma do motor deve ser reparado (limpo) após 25 horas de corte normal. O filtro deverá ser limpo regularmente se o cortador é usado em condições secas, empoeirados.

Para limpar o filtro de ar

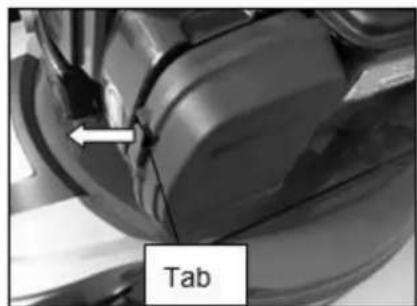

1. Levante as abas da tampa superior do filtro. (Fig.15a) 2. Remova o cubierta.3. Lavar o elemento de filtro com água e sabão. GASOLINA NÃO USE! (Fig.15b) 4. filtro de ar Seco.5. óleo lugar SAE30 cai no elemento de filtro e pressione com força para remover o excesso aceite.6. Reinstalar o filtro.

NOTA: Substitua o filtro se desgastado, quebrado, danificado ou não pode ser limpo.

A CUIDADO: Certifique-se de desligar e aterre o fio da vela de ignição antes de trabalhar com a lâmina de corte para evitar a partida acidental do motor. Proteger as mãos usando luvas grossas ou um pano para segurar as lâminas de corte. Tal como especificado no manual do motor ligado. Remover o parafuso sextavado e lâmina de máquina de lavar e de fixação do adaptador lâmina à cambota do motor. Remover o adaptador da lâmina e da cambota.

AVISO: Inspecionar periodicamente o adaptador da lâmina para rachaduras, especialmente se você encontrar um objeto estranho. Substituir quando necesario. Para melhores resultados sua lâmina deve ser afiada. A lâmina pode ser afiado por moagem ou removê-lo e a apresentação da aresta de corte manter tão próximo quanto possível para o bisel originais. É extremamente importante que cada aresta recebe uma quantidade igual de moagem para evitar uma lâmina desequilibrada. equilíbrio lâmina inadequada poderá resultar em vibração excessiva que irá causar qualquer dano ao motor e o cortador. Certifique-se cuidadosamente balanço após nitidez. Você pode testar o balanço para o equilíbrio com chave de fenda eixo round. Remover o metal do lado pesado até ser equilibrado. Antes de voltar a montar a lâmina e placa de lâmina para dentro da unidade, lubrificar a cambota do motor e a superfície interior do adaptador da lâmina com petróleo leve. Insira a chave no adaptador da lâmina e instalar o adaptador da lâmina no eixo de manivela da máquina de lavar propulsão do motor no adaptador da lâmina e instalar a lâmina. Ver Figura 15.

Substituir a lâmina com o número parte virada para fora do adaptador. Alinhar a máquina de lavar sobre a lâmina e inserir o parafuso sextavado. Apertar o parafuso hexagonal para o binário segue: Empurrar a anilha em adaptador da lâmina e instalar a lâmina. Ver Figura 15. Substituir a lâmina com o número parte virada para fora do adaptador. Alinhar a máquina de lavar sobre a lâmina e inserir o parafuso sextavado. Apertar o parafuso hexagonal para o binário segue: Empurrar a anilha em adaptador da lâmina e instalar a lâmina. Ver Figura 15. Substituir a lâmina com o número parte virada para fora do adaptador. Alinhar a máquina de lavar sobre a lâmina e inserir o parafuso sextavado. Apertar o parafuso hexagonal para o binário segue:

10,3 binário NA MONTAGEM DA LÂMINA

binário 40nm-50Nm entre a lâmina de rosca para garantir a operação segura de sua máquina. Todos os parafusos e porcas deve ser verificado periodicamente para verificar que eles estão devidamente apretados. Después utilização prolongada, especialmente em condições de solo arenoso, a lâmina irá desgastar e perder alguma da sua forma original. eficiência de corte é reduzido e a lâmina deve ser substituído. Substitua apenas com uma lâmina fábrica aprovado. Possíveis danos resultantes da condição de desbalanceamento da lâmina não é responsável pela fabricante. Cuando mudar a lâmina, você deve usar o tipo de original marcado na lâmina (lâmina para encomenda, contacte o seu revendedor local)

AVISO: Nunca toque na lâmina em movimento.

10.4 MOTOR

Manter o óleo do motor, conforme indicado no manual do motor que vem com a unidade. Leia e siga as instruções cuidadosamente.

Executar um filtro de ar limpo de acordo com o motor operando condições normales. Limpie cada poucas horas sob condições extremamente empoeiradas. Baixo desempenho do motor e a perda de potência geralmente indicam que limpa o filtro de ar. A vela de ignição deve ser limpo e espaço deve ser redefinido uma vez por temporada. Recomenda-se a substituir as velas de ignição para o início de cada temporada roçada; consulte o centro de vendas especializada ou um serviço técnico para executar tarefas de manutenção de uma forma regular. Limpie o motor regularmente com um pano ou escova. Manter limpo o sistema de arrefecimento (área de quadro) para permitir o fluxo de ar adequada para o motor, o que é essencial para o desempenho e a vida útil do motor. Certifique-se de remover toda a grama,

INSTRUÇÕES 11. CONSERVAÇÃO

1. Esvaziar o gramado após a última safra.
   A) esvaziar o tanque com uma bomba de sucção

CUIDADO! Não drenar dentro de gasolina, perto de uma lareira, etc. Não fume! vapores de gasolina

pode causar explosão ou incêndio.

B) Ligue o motor e executá-lo até que você tenha esgotado todas gasolina.
C) Remover a vela de ignição. Use uma panela de óleo para encher aprox. 20 ml de óleo na câmara de combustão. Operar o motor de arranque para distribuir uniformemente o óleo na câmara de combustão.

Substitua a vela de ignição.

1. Limpe e lubrifique o cortador cuidadosamente conforme descrito acima em "lubrificação".
2. Gordura o cortador para impedir a corrosão.
3. Mantenha o cortador de grama em um lugar seco, limpo e livre de geada, fora do alcance de pessoas não autorizadas.

CUIDADO! O motor deve ter arrefecido completamente antes de armazenar o equipamento.

NOTA: - Ao armazenar qualquer tipo de motor de equipamento numa vertente do armazenamento sem lação ou materiais,

• devem tomar precauções equipamentos anti-corrosão. Usando um óleo leve ou silicone, o revestimento do equipamento, especialmente fios e todas as partes em movimento.
• Tenha cuidado para não dobrar os cabos.
• Se o cabo de arranque está desligado da guia de arame, resultando desconexão e aterrar a vela de ignição. Pressione a alça do arranque cabo lâmina e puxar o motor lentamente controle. Deslizar o cabo de arranque no pino de guia de cabo na pega.

transporte

Desligue o motor e deixe o motor arrefecer. Em seguida, desligar o cabo de vela e esvaziar o tanque de combustível de acordo com as instruções do manual do motor. Certifique-se de não dobrar ou danificar o cortador de grama por cima de obstáculos.

1. PROBLEMA

PROBLEMA	Causa do problema	AÇÃO CORRETIVA
O motor não pega.	Primer o acelerador não está na posição correta para as condições prevalecentes.	Mover estrangulador para a posição correcta.
	O tanque de combustível está vazio.	Encha o tanque com o combustível:
	O ar filtro elemento sujo.	Limpar o ar elemento do filtro:
	plugue solto.	Aperte a vela de ignição com a chave fornecida
	O fio da vela de ignição é solto ou desligada da tomada.	Instalar o fio da vela de ignição da vela de ignição.
	A diferença entre a vela de ignição está incorrecta.	Ajustar o espaço entre os eléctrodos. Consulte o seu centro especializado.
	A vela de ignição está com defeito.	Instalar uma nova vela de ignição corretamente conectado.
	O carburador é inundada com combustível.	Retirar o filtro de ar elemento e puxar o cabo até o motor de arranque carburador continuamente fora e instalar o filtro elemento ar.
	módulo de ignição com defeito.	Contacte o seu serviço.
O motor começa com dificuldade ou ficar sem energia.	Sujeira, água e sujo tanque de combustível.	Drenar o combustível e limpar o tanque. Encha o tanque com combustível limpo, fresco.
	A ventilação na parte superior do tanque de combustível está entupido.	Limpar ou substituir a tampa do tanque de combustível.
	O filtro de ar sujo	Limpe o filtro de ar.
O motor funciona irregularmente.	defeituoso vela de ignição	Corretamente instalar um novo plug.Consulte o seu centro especializado.
	A diferença entre a vela de ignição está incorrecta.	Ajustar o espaço entre os eléctrodos.Consulte o seu centro especializado.
	O filtro de ar sujo	Limpe o elemento do filtro de ar.Consulte o seu centro especializado
O motor funcionou mal.	O ar filtro elemento sujo.	Limpe o elemento do filtro de ar.Consulte o seu centro especializado
	As fendas de ar cobrir o motor estão bloqueadas.	Retirar os restos dos slots.
	Arrefecimento barbatanas e passagens de ar por baixo da caixa do motor do ventilador são bloqueados.	Remover detritos das aletas de arrefecimento e passagens de ar.
O motor de alta velocidade saltos.	A distância entre os eléctrodos da vela de ignição é muito estreita.	Ajustar o espaço entre os eléctrodos.Consulte o seu centro especializado.
O motor aquece demasiado.	O fluxo de ar de arrefecimento é restringida.	Remover os detritos das ranhuras da tampa, a caixa do ventilador, condutas de ar
	Vela de ignição incorreta.	Instale a vela de ignição original e verifique as aletas de arrefecimento do motor
O cortador vibra anormalmente.	O conjunto de corte é solto.	Ajustar a lâmina.
	O conjunto de corte é desequilibrada.	Equilibrar a lâmina.

13.GARANTIA

Esta garantia cobre todos os defeitos de defeitos de produção de material não inclui peças de desgaste normais, tais como rolamentos, escovas, fios, tampões ou encaixes para a máquina, danos ou defeitos resultantes de abuso, ou alterações sofridas; ou os custos de transporte.

Reserva-se o direito de recusar qualquer reclamação em que a compra não pode ser verificada ou quando é claro que o produto não foi adequadamente mantida. (Aberturas de ventilação limpas, lubrificação, limpeza, armazenagem, etc ...)

O seu recibo de compra deve ser mantido como prova da data de compra.

Sua ferramenta deve ser devolvido ao seu revendedor em uma condição limpa e aceitável em sua caixa original, se for o caso, acompanhado do comprovante de compra.

13.1. PERÍODO DE GARANTIA

- O período de garantia (1999-1944 CE Act) nos termos descritos a seguir é de 2 anos a partir da data da compra em peças e mão de obra contra defeitos de fabricação e material.

13.2. EXCLUSÕES

Não Útil:

• desgaste natural.
• uso indevido, negligência, operação descuidada ou falta de manutenção.
• Defeitos causados por mau uso, danos devido a manipulações por pessoas não autorizadas por Anova ou utilização de peças não originais.

13.4. EM CASO DE IMPACTO

- A garantia deve ser devidamente preenchido com todos os dados solicitados, e acompanhado pela nota fiscal de compra.

14.MEIO AMBIENTE

Proteger o meio ambiente. óleo de reciclagem usado para este levá-lo para uma máquina de reciclagem. Não despeje óleo usado em drenos, terra, rios, lagos ou mares.

Livrar-se da sua máquina organicamente. Nós não deve se livrar das máquinas, juntamente com o lixo doméstico. componentes de plástico e de metal podem ser classificados de acordo

com sua natureza e reciclado.

Os materiais utilizados para a embalagem esta máquina são recicláveis. Por favor, não jogue a embalagem no lixo doméstico. Puxe estes pacotes em um ponto de recolha de resíduos oficial.

15.DESPIECE

CC451BSA
