Type de produit	Commutateur PoE 16 ports
Nombre de ports Ethernet	16 ports RJ45 10/100 Mo/s (PoE), 1 port RJ45 10/100/1000 Mo/s, 1 port combo SFP 10/100/1000 Mo/s
Standard PoE	IEEE 802.3af/at
Budget PoE total	250 W
Puissance maximale par port PoE	30 W
Ports longue portée	8 ports (9-16) jusqu'à 600 m avec câble Ethernet
Fonction réseau	Auto MDI/MDIX, auto-négociation de vitesse 10/100/1000 Mo/s
Alimentation	100-240 V CA, 50/60 Hz
Mise à la terre	Colonne de mise à la terre pour protection contre les surtensions
Installation	Sur bureau (pieds en caoutchouc) ou en châssis 19 pouces (supports inclus)
Voyants LED	PWR, LNK/ACT, PoE-in-Use, PoE Max
Sécurité	Ne pas démonter, éviter eau et zones humides, prévoir espace de ventilation, utiliser tension indiquée
Entretien	Nettoyer avec chiffon sec, débrancher avant nettoyage, ne pas utiliser de liquides ou nettoyants chimiques
Contenu de l'emballage	4 pieds en caoutchouc, 2 supports de montage sur châssis, 8 vis, capuchon anti-poussière SFP
Compatibilité	Caméras IP, points d'accès, téléphones IP PoE (IEEE 802.3af/at)
Détection automatique	Détection et alimentation automatique des appareils alimentés (PD) compatibles
Fonction longue portée ePoE	Compatible avec caméras Lorex ePoE (ex. Nocturnal Series N4)

FOIRE AUX QUESTIONS - AEX16 Lorex

Comment installer le commutateur sur un châssis ?

Fixez les supports de montage fournis sur les panneaux latéraux du commutateur à l'aide des vis, puis vissez le commutateur sur le châssis EIA-19 pouces.

Quels types d'appareils puis-je connecter aux ports PoE ?

Vous pouvez connecter des appareils alimentés (PD) conformes à la norme IEEE 802.3af/at, comme des caméras IP, des points d'accès Wi-Fi ou des téléphones IP.

Quelle est la distance maximale pour les ports longue portée ?

Les ports 9 à 16 supportent une transmission jusqu'à 600 mètres avec un seul câble Ethernet, sans répéteur PoE, lorsqu'ils sont connectés à des caméras Lorex ePoE.

Comment nettoyer le commutateur ?

Débranchez d'abord le commutateur. Nettoyez-le avec un chiffon sec. N'utilisez pas de liquides, de nettoyants chimiques agressifs ou de matériaux humides.

Que faire si le voyant PoE Max est allumé ?

Le voyant PoE Max s'allume lorsque la puissance PoE consommée dépasse 80 % du budget total (250 W). Réduisez le nombre d'appareils PoE ou utilisez des appareils consommant moins d'énergie.

Puis-je utiliser le port SFP et le port RJ45 en même temps ?

Non, le port combo (port 18) est un port multiplex : vous ne pouvez utiliser qu'une des deux interfaces (SFP ou RJ45) à la fois, pas simultanément.

Comment mettre à la terre le commutateur ?

Utilisez la colonne de mise à la terre située à l'arrière du commutateur. Vous pouvez aussi utiliser le câble PE (Protecting Earth) du cordon d'alimentation CA.

Quelle est la puissance PoE totale disponible ?

Le budget PoE total est de 250 W, avec une puissance maximale de 30 W par port.

Le commutateur est-il compatible avec les caméras sans PoE ?

Oui, les ports non PoE (port 17 et port combo SFP) peuvent être utilisés pour des appareils non alimentés par PoE. Pour les caméras sans PoE, vous aurez besoin d'une alimentation séparée.

Comment brancher l'alimentation ?

Branchez le cordon d'alimentation CA à la prise d'alimentation à l'arrière du commutateur, puis à une prise électrique (de préférence avec mise à la terre). Le voyant PWR s'allume en vert.

MODE D'EMPLOI AEX16 Lorex

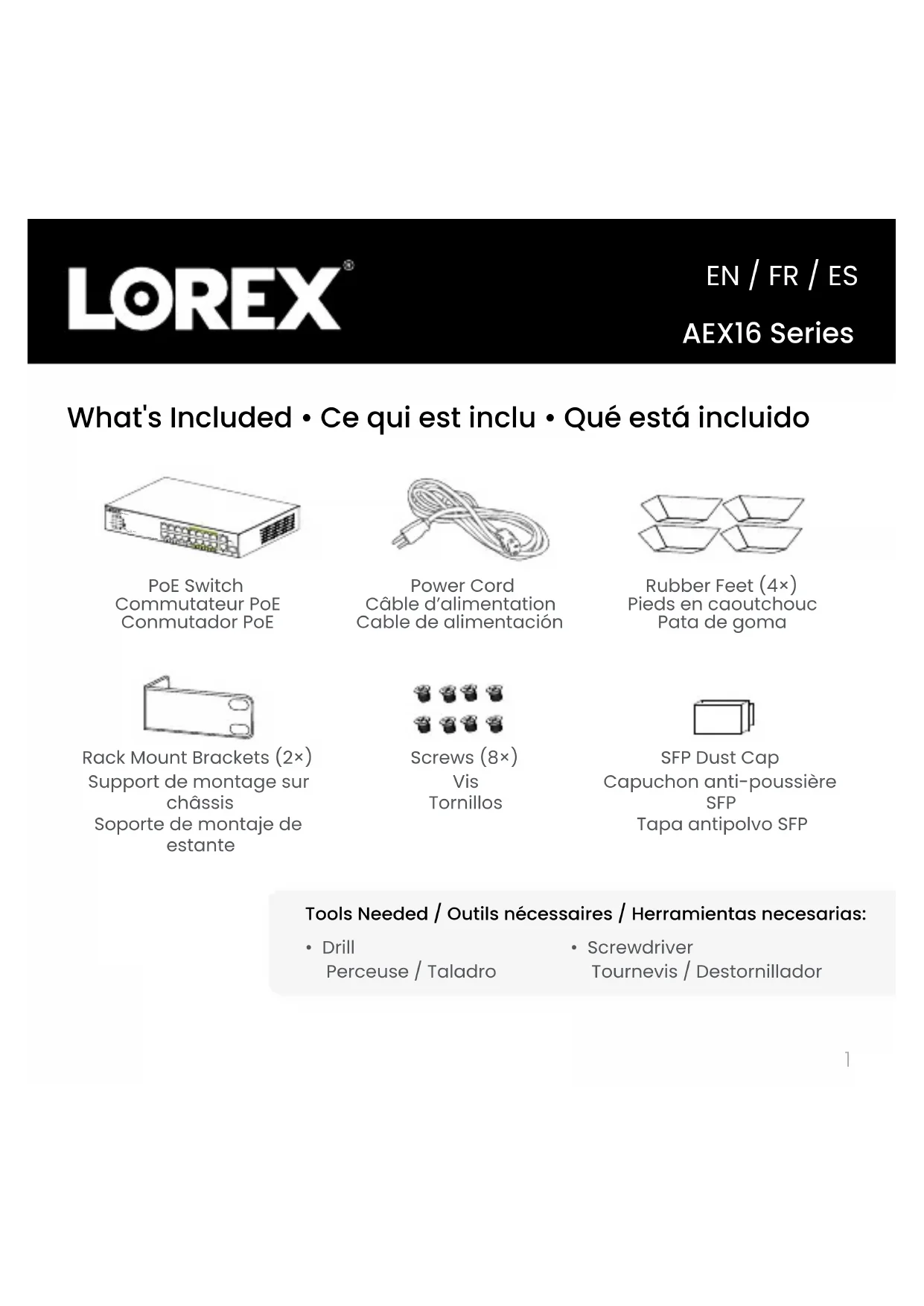

Rubber Feet (4×) Pieds en caoutchouc Pata de goma

Rack Mount Brackets (2×) Support de montage sur châssis Soporte de montaje de estante

Screws (8×) Vis Tornillos

SFP Dust Cap Capuchon anti-poussière SFP Tapa antipolvo SFP

Tools Needed / Outils nécessaires / Herramientas necesarias:

- Drill

Perceuse / Taladro

- Screwdriver

Tournevis / Destornillador

EN - Safety Precautions

FR - Mesures de sécurité

• Veuillez suivre les directives pour assurer une utilisation sûre et une performance optimale.
• Utilisez le commutateur à la température spécifiée, au taux d'humidité et au niveau de tension affichés dans les spécifications du commutateur.
• Ne démontez pas le commutateur.
• Il peut être nécessaire de le nettoyer périodiquement à l'aide d'un chiffon. Si vous devez nettoyer le commutateur, débranchez-le d'abord de sa source d'alimentation. Ne nettoyez pas le commutateur avec des liquides, des nettoyants agressifs à base de produits chimiques ou des matériaux humides.
• Conservez le commutateur à l'écart de l'eau et des zones humides.
• N'immergez pas dans l'eau. Il est recommandé d'installer l'appareil dans un emplacement abrité.
• Ne placez pas le commutateur sur des surfaces instables et évitez de le faire tomber.
• Prévoyez un espace suffisant pour la ventilation entre l'appareil et les objets qui l'entourent.
• Assurez-vous que la tension de fonctionnement est la même que celle indiquée sur le commutateur.

FR - Description du produit

Ce commutateur PoE à 16 ports comporte 8 ports prenant en charge la transmission PoE à longue portée jusqu'à 600 m à l'aide d'un seul câble Ethernet connecté à une caméra IP réseau (vendue séparément). Chaque port prend en charge la fonction de basculement automatique MDI/MDIX et la fonction de transfert de la vitesse du fil. Ses ports PoE détectent et alimentent automatiquement jusqu'à 30 W les appareils alimentés (PD) conformes à la norme IEEE 802.3af/at. Le budget PoE total de ce commutateur peut supporter jusqu'à 250 W. L'énergie électrique est transmise avec les données dans un seul câble, ce qui vous permet d'étendre votre réseau là où il n'y a pas de lignes électriques ou de prises de courant, et d'utiliser des AP, des caméras IP ou des téléphones IP.

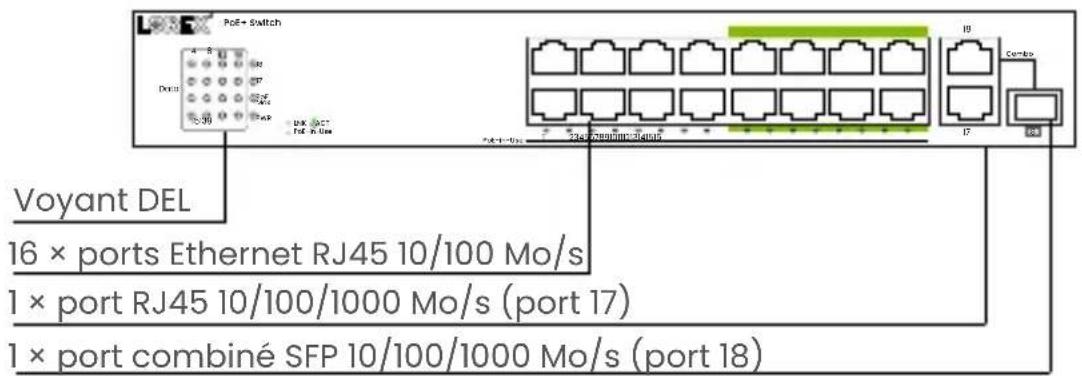

Le panneau avant comprend des ports Ethernet et des voyants DEL.

Voyant DEL 16 × ports Ethernet RJ45 10/100 Mo/s 1 × port RJ45 10/100/1000 Mo/s (port 17) 1 × port combiné SFP 10/100/1000 Mo/s (port 18)

PWR A	Arrêt Le commutateur n'est pas sous tension.
		Le commutateur est sous tension.
LNK/ACT	Arrêt Le réseau n'est pas connecté.
	[ST74]	Un périphérique est connecté avec succès.
		Le commutateur envoie ou reçoit activement des données sur ce port.
PoE-in-Use	Arrêt Aucun appareil alimenté (PD) par PoE n'est connecté.
	[HZTS]	L'appareil alimenté par le PoE fournit l'alimentation
PoE Max	Arrêt La puissance du PoE est inférieure à 80 % de la puissance totale.
	[DSHH]	La puissance du PoE est supérieure à 80 % de la puissance totale.

Ces ports RJ45 prennent en charge les fonctions d'adaptation de débit de 10 Mo/s, 100 Mo/s, 1 000 Mo/s et les fonctions (Auto-MDI/MDIX) selon le port. Les ports 1 à 16 prennent en charge un taux de transmission de 10/100 Mo/s, et les 18 ports prennent en charge un taux de transmission de 10/100/1 000 Mo/s. Chaque port a un indicateur correspondant.

Port combiné

Le port combiné est situé sur le côté droit du panneau. Il s'agit d'un port multiplex optique, qui fait référence à deux interfaces Ethernet (généralement une optique et une électrique) sur le panneau de l'appareil. Les utilisateurs peuvent choisir l'une d'entre elles en fonction de la situation réelle du réseau, mais elles ne peuvent pas fonctionner en même temps. Deux ports partagent un indicateur. Il n'y a qu'une seule interface de transfert à l'intérieur de l'appareil. Le port combiné 18 est un port SFP. Les connexions RJ45 ou SFP peuvent être utilisées ici, mais pas simultanément.

Remarque : Les ports 9 à 16 sont des ports PoE longue portée qui peuvent se connecter à une caméra Lorex ePoE (par exemple, Nocturnal Series - N4) à l'aide d'un seul câble Ethernet jusqu'à 600 mètres sans qu'un répéteur PoE ne soit nécessaire entre les deux. Cela permet de réduire les coûts et de simplifier les architectures de déploiement de réseaux entiers.

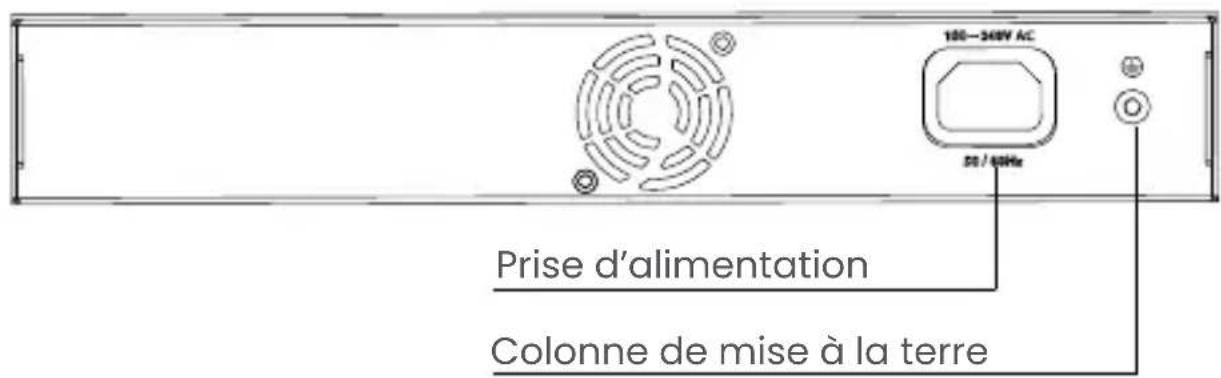

Panneau arrière

Le panneau arrière du commutateur comporte un port d'alimentation CA qui accepte une plage de tension d'entrée de 100-240 V (50/60 Hz) CA, ainsi qu'une colonne de mise à la terre pour la protection contre les surtensions et un port pour le ventilateur.

100-340W AC 50 / 60Hz Prise d'alimentation Colonne de mise à la terre

Branchez la fiche d'alimentation femelle sur la prise d'alimentation et le connecteur mâle sur la prise d'alimentation en courant alternatif.

Le commutateur comprend un mécanisme de protection contre la foudre. Le commutateur peut également être mis à la terre à l'aide du câble PE (Protecting Earth) d'un cordon CA ou d'un câble de mise à la terre.

Installez dans un endroit qui peut supporter le poids de la caméra et des accessoires.

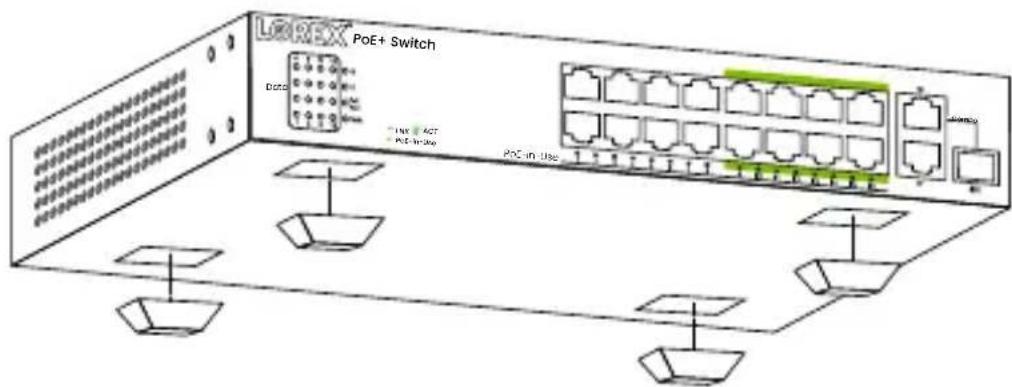

Installation sur le bureau :

Fixez les pieds en caoutchouc fournis à chaque coin inférieur du commutateur.

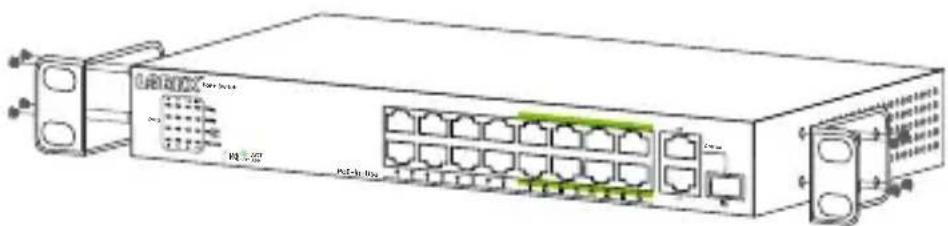

Installation du support sur châssis :

Votre commutateur peut être installé sur un châssis d'équipement EIA-19 po (48,26 cm).

1. Installez les supports de montage sur chacun des panneaux latéraux du commutateur à l'aide des vis fournies.

2. Utilisez les vis fournies pour monter le commutateur sur le châssis.

FR - Mise sous tension du commutateur

Branchez le cordon d'alimentation CA à l'arrière du commutateur et à une prise électrique (de préférence avec mise à la terre). Lors de la mise sous tension, les indicateurs DEL clignotent pendant une seconde, ce qui représente le démarrage du système. Le voyant d'alimentation passe ensuite au vert.
