ACCLPS263B - Commutateur Lorex - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur PoE+ 16+1 ports
Marque	Lorex
Modèle	ACCLPS263B
Ports	16 ports RJ-45 10/100Base-TX PoE (IEEE 802.3af/at), 1 port RJ-45 10/100/1000Base-T, 1 interface SFP 1000Base-X (partagée avec le port 17)
Alimentation	100-240 V CA, 50/60 Hz, 3.5 A
Puissance PoE totale	220 W à 40°C, 200 W à 50°C
Puissance PoE par port	Jusqu'à 30,8 W (51 V CC)
Normes Ethernet	IEEE 802.3, 802.3u, 802.3ab, 802.3x, 802.3af, 802.3at
Dimensions (L × P × H)	441 × 208 × 44 mm (17,4 × 8,2 × 1,7 pouces), hauteur 1U
Poids	2,7 kg (5,9 lb)
Température de fonctionnement	0 à 50 °C (32 à 122 °F)
Humidité de fonctionnement	5 à 95 % (sans condensation)
Indicateurs LED	PWR (vert), LNK/ACT (vert) pour chaque port, PoE In-Use (orange) pour ports 1-16
Fonctions principales	Alimentation PoE+ pour caméras réseau, transmission de données, liaison montante Gigabit et SFP
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec et non pelucheux. Ne pas utiliser de liquides ni d'aérosols.
Sécurité	Conforme FCC classe A (usage commercial). Utiliser uniquement en intérieur.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le SAV agréé.

FOIRE AUX QUESTIONS - ACCLPS263B Lorex

Quel est le nombre total de ports PoE sur le commutateur ACCLPS263B ?

Le commutateur dispose de 16 ports PoE+ (ports 1 à 16) conformes aux normes IEEE 802.3af/at, pouvant fournir jusqu'à 30,8 W par port.

Puis-je connecter des appareils non-PoE sur les ports 1 à 16 ?

Oui, les ports 1 à 16 sont compatibles avec les appareils non-PoE. Le commutateur détecte automatiquement le besoin d'alimentation et ne l'envoie que si l'appareil connecté est compatible PoE.

Que signifie le voyant orange 'PoE In-Use' ?

Le voyant orange indique que le port fournit une alimentation PoE de 51 V CC à l'appareil connecté. S'il est éteint, l'appareil n'est pas alimenté par PoE ou n'est pas compatible.

Comment utiliser le port SFP (port 17) ?

Le port 17 peut être utilisé comme port RJ-45 Gigabit ou comme port SFP (fibre). Les deux interfaces sont partagées ; vous ne pouvez en utiliser qu'une à la fois. Insérez un module SFP compatible 1000Base-X.

Quelle est la puissance totale disponible pour les périphériques PoE ?

La puissance totale est de 220 W à une température ambiante de 40 °C, et diminue à 200 W à 50 °C. Répartissez la charge en conséquence.

Le commutateur est-il compatible avec les caméras PoE+ nécessitant 30 W ?

Oui, chaque port PoE peut délivrer jusqu'à 30,8 W, ce qui est suffisant pour la plupart des caméras PoE+ (conformes IEEE 802.3at).

Comment réinitialiser le commutateur aux paramètres d'usine ?

Ce commutateur non administrable ne nécessite pas de réinitialisation. Il fonctionne en mode plug-and-play. En cas de problème, coupez puis rétablissez l'alimentation.

Quels câbles utiliser pour les connexions réseau ?

Utilisez des câbles Ethernet Cat5e ou supérieur pour les ports 10/100/1000. Pour les liaisons PoE, des câbles Cat5e ou Cat6 sont recommandés pour une distance maximale de 91 m (300 pi).

Le commutateur peut-il être monté en rack ?

Oui, ses dimensions standard 1U (441 × 208 × 44 mm) permettent un montage en rack 19 pouces. Des supports de montage sont généralement fournis.

Que faire si le voyant 'PWR' ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise secteur fonctionne. Assurez-vous que l'interrupteur d'alimentation (si présent) est en position 'ON'. Si le problème persiste, contactez le support technique.

MODE D'EMPLOI ACCLPS263B Lorex

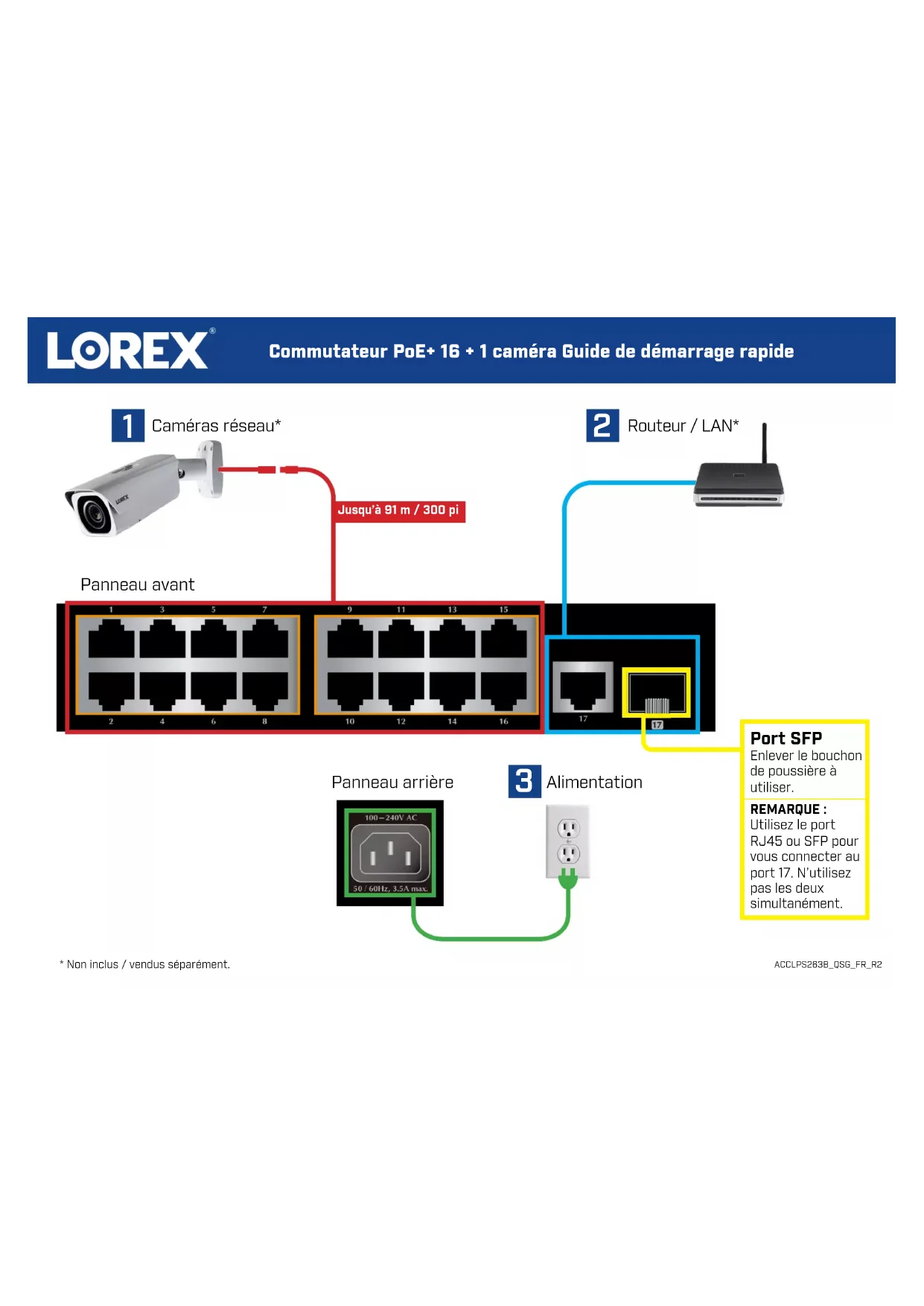

Commutateur PoE+ 16 + 1 caméra Guide de démarrage rapide

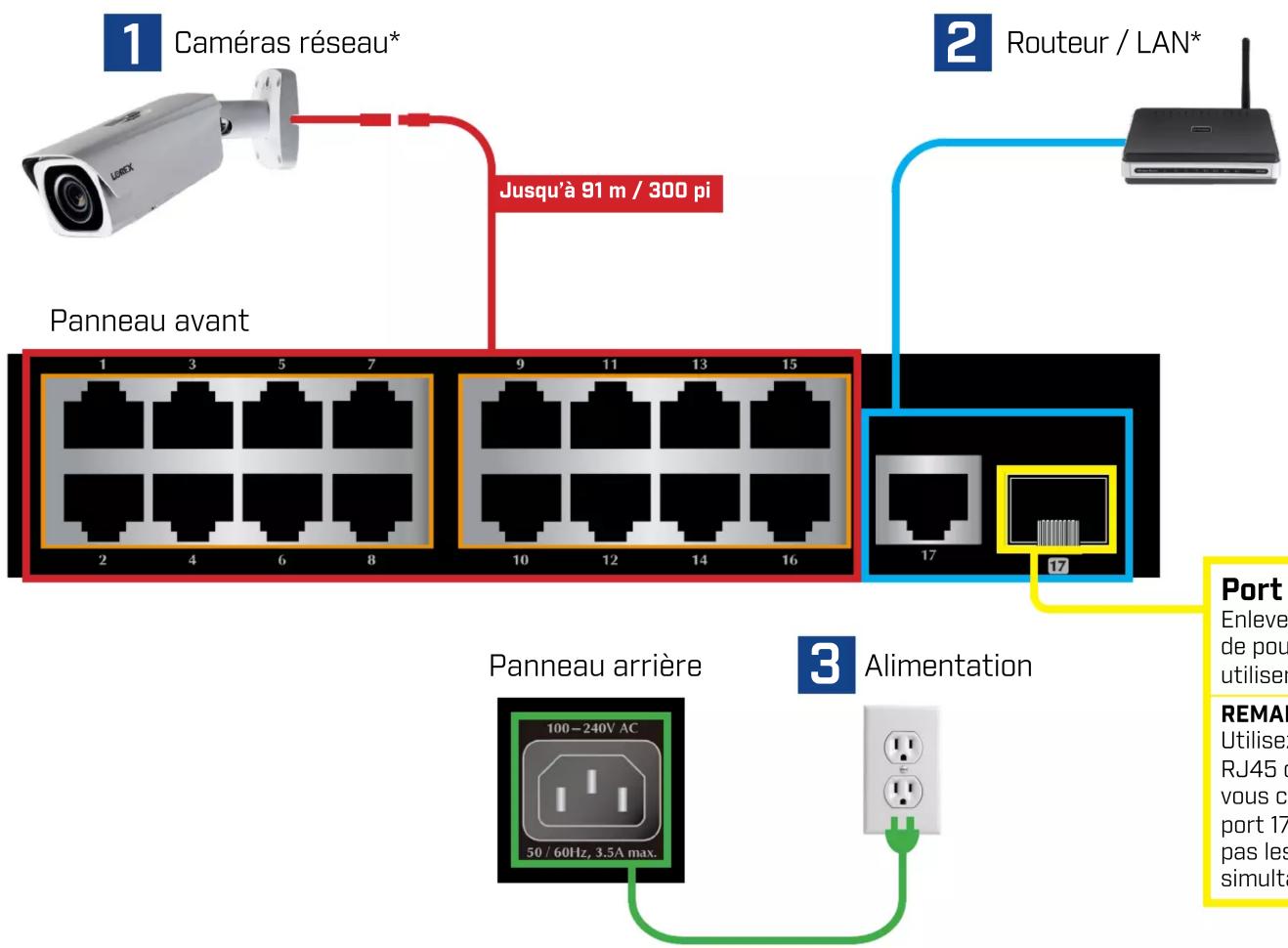


* Non inclus / vendus séparément.
ACCLPS263B_QSG_FR_R2

LOREX®

Commutateur PoE+ 16 + 1 caméra Guide de démarrage rapide

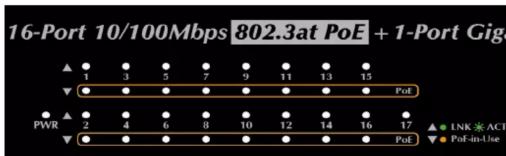

NOM COULEUR SIGNIFICATION
PWR Vert		EN MARCHE : Le commutateur est sous tension.ÉTEINT : Le commutateur n'est pas sous tension.

Port 1 à port 16

NOM COULEUR SIGNIFICATION
LNK/ACT Vert		EN MARCHE : Lien correctement établi à 10/100 Mo/s.CLIGNOTANT : Le commutateur envoie/reçoit des données.ÉTEINT : Aucune connexion.
PoE In-Use Orange		EN MARCHE : Le port fournit une alimentation en ligne de 51 V c.c..ÉTEINT : L'appareil connecté n'est pas un appareil alimenté par PoE.

Port 17 (RJ-45)

NOM COULEUR SIGNIFICATION
LNK/ACT Vert		EN MARCHE : Lien correctement établi à 10/100/1000 Mo/s.CLIGNOTANT : Le commutateur envoie/reçoit des données.ÉTEINT : Aucune connexion.

Port 17 (SFP)

NOM COULEUR SIGNIFICATION
LNK/ACT Vert		EN MARCHE : Lien correctement établi à 1000Mo/s.CLIGNOTANT : Le commutateur envoie/reçoit des données.ÉTEINT : Aucune connexion.

Spécifications techniques

Nom Caractéristiques
Ports	16 ports 10/100Base-TX RJ-45 Auto-MDI/MDI-X1 port 10/100/1000Base-T RJ-45 Auto-MDI/MDI-X1 interfaces 1000Base-X SFP, partagées avec le port 17
PoE standard	IEEE 802.3af / 802.3at PoE
Puissance de sortie PoE	Par port 51 V c.c., max. 30,8 watts
Puissance de sortie totale	220 watts sur les ports 1 à 16(à 104 °F / 40 °C)200 watts sur les ports 1 à 16 (à 122 °F / 50 °C)
Conformité aux normes	Ethernet IEEE 802.3Fast Ethernet IEEE 802.3uGigabit Ethernet IEEE 802.3abContrôle de flux Full-duplex IEEE 802.3xAlimentation par Ethernet IEEE 802.3afAlimentation par Ethernet plus IEEE 802.3at
Humidité prise en charge	5 à 95 % (sans condensation)
Température de fonctionnement	32 à 122 °F / 0 à 50 °C
Entrée de l'alimentation électrique	100 ~ 240V c.a., 50/60 Hz, 3.5 A
Dimensions(L × P × H)	17,4 po × 8,2 po × 1,7 po441 mm × 208 mm × 44 mmHauteur 1U
Poids	2,7 kg / 5,9 lb

Avis de la FCC

Cet équipement a été examiné et s'est avéré conforme avec les limites pour un dispositif numérique de classe A, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles lorsque l'équipement est utilisé dans un environnement commercial. Cet équipement produit, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé selon les instructions, il peut causer de l'interférence nuisible aux radiocommunications. L'utilisation de cet équipement dans une résidence est susceptible de causer des interférences nuisibles et l'utilisateur devra corriger, à ses frais, les fréquences émises.
