AX8 - Commutateur Lorex - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau PoE
Marque	Lorex
Modèle	AX8
Nombre de ports	8 ports Ethernet PoE
Débit maximum	1000 Mo/s (Gigabit)
Norme PoE	IEEE 802.3af/at (PoE/PoE+)
Alimentation	100-240 V CA, 50/60 Hz
Dimensions (approx.)	200 x 130 x 30 mm
Poids (approx.)	0,5 kg
Matériau du boîtier	Métal
Ventilation	Passive (sans ventilateur)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Montage	Sur bureau, mural ou sur châssis (19 pouces)
Protection contre la foudre	Oui, intégrée
Mise à la terre	Par câble PE ou cordon d'alimentation
Nettoyage	Chiffon sec, débrancher avant
Accessoires inclus	Pieds caoutchouc (4), supports rack (2), vis (8)
Réparabilité	Ne pas démonter, contacter le support technique
Garantie	Consulter le revendeur

FOIRE AUX QUESTIONS - AX8 Lorex

Comment installer le commutateur sur un bureau ?

Fixez les quatre pieds en caoutchouc fournis sous chaque coin du commutateur pour assurer la stabilité et éviter les glissements.

Puis-je monter ce commutateur au mur ?

Oui, utilisez deux vis M4 (non fournies) espacées de 15,24 cm, puis faites glisser les rainures du commutateur sur les vis.

Que faire si le voyant PoE ne s'allume pas ?

Vérifiez que l'appareil alimenté (PD) est compatible PoE et que le câble Ethernet est correctement branché. Si le voyant reste éteint, testez un autre port.

Comment nettoyer le commutateur ?

Débranchez d'abord l'alimentation, puis utilisez un chiffon sec et doux. N'utilisez jamais de liquide ou de nettoyant agressif.

Quelle est la puissance PoE totale fournie ?

La puissance totale PoE dépend du modèle. En général, un commutateur 8 ports PoE+ fournit jusqu'à 120 W au total, avec 30 W par port maximum.

Le commutateur peut-il être utilisé sans branchement PoE ?

Oui, les ports PoE fonctionnent comme des ports Ethernet classiques. L'alimentation PoE est automatiquement détectée si l'appareil connecté en a besoin.

Comment savoir si le commutateur est sous tension ?

Le voyant PWR sur le panneau avant doit être vert fixe. S'il est éteint, vérifiez le câble d'alimentation et la prise secteur.

Puis-je connecter des câbles de plus de 100 mètres ?

La norme Ethernet limite à 100 mètres pour une liaison fiable. Au-delà, utilisez un répéteur ou un autre commutateur.

Que faire en cas de surchauffe ?

Assurez-vous que le commutateur est dans un endroit ventilé, à l'écart d'autres appareils chauffants. Évitez de l'exposer au soleil direct.

Comment réinitialiser le commutateur ?

Débranchez l'alimentation pendant 10 secondes, puis rebranchez-la. Le commutateur redémarrera avec les paramètres d'usine.

MODE D'EMPLOI AX8 Lorex

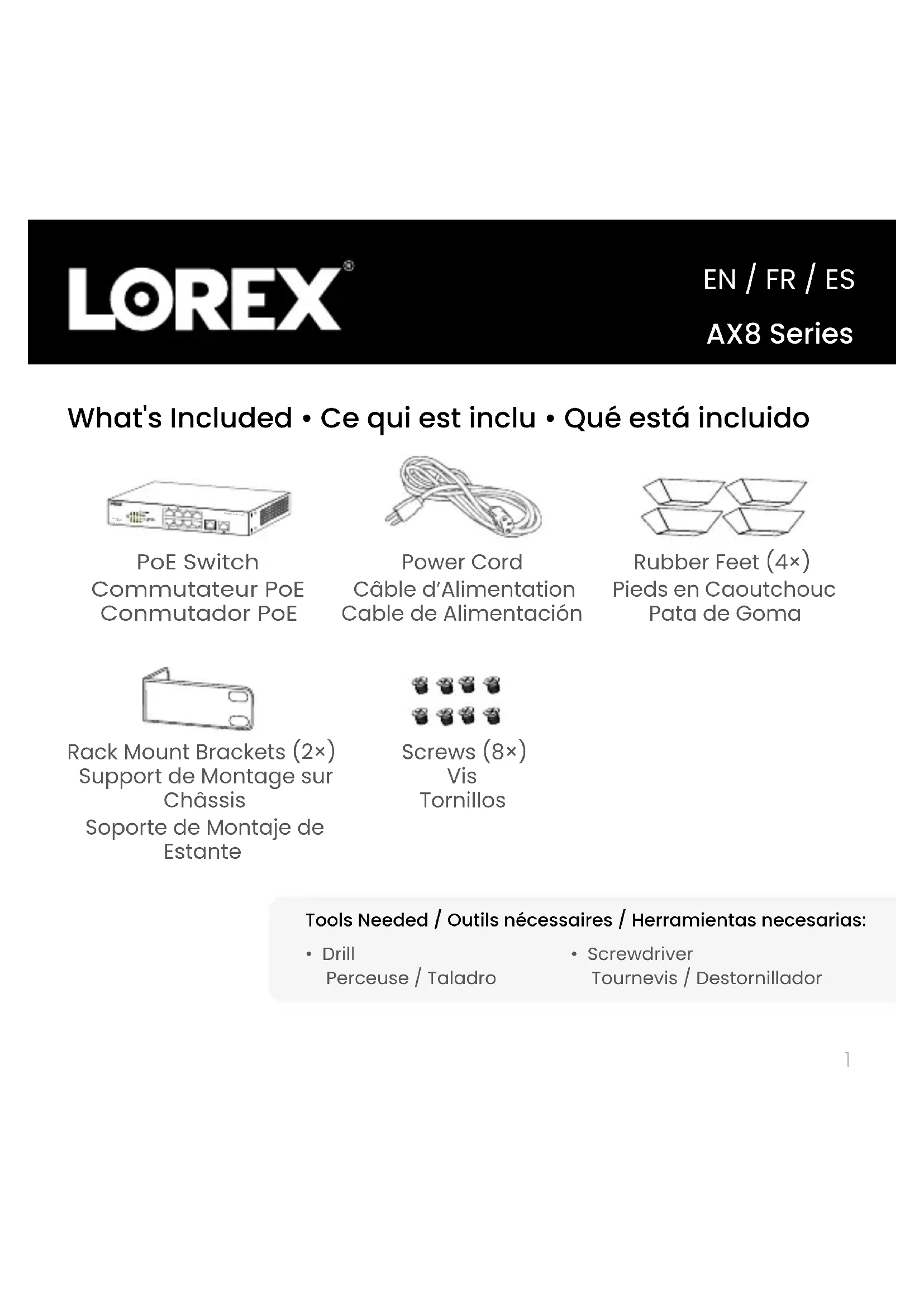

Rubber Feet (4×) Pieds en Caoutchouc Pata de Goma

Rack Mount Brackets (2×) Support de Montage sur Chassis Soporte de Montaje de Estante

Screws (8×) Vis Tornillos

Tools Needed / Outils nécessaires / Herramentas nécessarias:

• Drill

Perceuse / Taladro

Screwdriver

Tournevis / Destornillador

EN - Safety Precautions FR - Mesures de sécurité

• Follow all instructions for safe use and best performance.
• Use the switch within given temperature, humidity and voltage levels noted in the switch specifications.
• Do not disassemble the switch.
• You may need to clean periodically using a cloth. If you need to clean the switch, disconnect it from its power source first. Do not clean the switch with any liquid, harsh, chemical-based cleaners, or damp materials.
• Keep the switch away from water and out of damp areas.
• Not intended for submersion in water. Installation in a sheltered location recommended.
• Do not place the switch on unstable surfaces and avoid dropping the switch.
• Allow for adequate space for ventilation between the device and objects around it.

• Ensure that the operating voltage is the same as labeled in the switch.

• Veuillez suivre les directives pour assurer une utilisation sure et une performance optime.
  Utilisez le commutateur à la température spécifique, au taux d'humidité et au niveau de tension affichés dans les spécifications du commutateur.

• Ne démontez pas le commutateur.
• Il peut être nécessaire de le nettoyer périodiquement à l'aide d'un chiffon. Si vous doivent nettoyer le commutateur, débranchez-le d'abord de sa source d'alimentation. Ne nettoyez pas le commutateur avec des liquides, des nettoyants agressifs à base de produits chimiques ou des matériaux humides.
• Conservé le commutateur à l'écart de l'eau et des zones humides.
• N'immergez pas dans l'eau. Il est recommandé d'installer l'appareil dans un emplacement abrité.
• Ne placez pas le commutateur sur des surfaces instables et évitez de le faire tomber.
• Prévoyez un espace suffisant pour la ventilation entre l'appareil et les objets qui l'entourent.
  Assurez-vous que la tension de fonctionnement est la même que celle indiquée sur le commutateur.

FR - Description du produit

Ce commutateur PoE à 8 ports vous permet de faire passer votre ancien réseau à 1000 Mo/s. Ses ports PoE dédictent et alimentent automatiquement les apparciels alimentés (PD) conformes à la norme IEEE 802.3af/at. L'énergie électrique est transmise avec les données dans un seul cable, ce qui vous permet d'étendre votre réseau là où il n'y a pas de lignes électriques ou de prises de courant, et d'utiliser des AP, des caméras IP ou des téléphones IP.

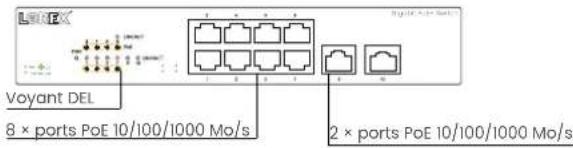

Le panneau avant comprend des ports Ethernet et des voyants DEL.

PWR Arret Le commutateur n'est pas sous tension.

Le commutateur est sous tension.

LNK/ACT Arret Aucun appareil n'est connecté au port.

La liaison via ce port est établie avec succès.

Le commutateur envoie ou reçoit activement des données sur ce port.

PoE Arret Aucun appareil alimenté (PD) par PoE n'est connecté.

L'appareil alimenté par le PoE fournit l'alimentation.

L'alimentation du port est anormale.

Panneau arrriere

Le panneau arrêté du commutateur PoE indique une prise d'alimentation en courant alternatif, qui accepte une alimentation de 100 à 240 V (50/60 Hz) CA.

Branchez la fiche d'alimentation femelle sur la prise d'alimentation et le connecteur male sur la prise d'alimentation en courant alternatif.

Le commutateur comprend un mecanisme de protection contre la foudre.
Le commutateur peut également être mis à la terre à l'aide du cable PE (Protecting Earth) d'un cordon CA ou d'un cable de mise à la terre.

Installez dans un endroit qui peut supporter le poids de laamera et des accessoires.

Installation sur le bureau :

Fixez les pieds en caoutchouc fournis à chaque coin inférieur du commutateur.

Installation du support mural :

1. Dans votre mur, insérez deux vis M4 (non foumi) espacées de 6 po (15,24 cm).
2. Alignez les rainures de la partie inférieure de votre commutateur avec les vis.
3. Placez le commutateur de maniere a ce que les vis se trouvent a l'intérieur des rainures, et abaissez soigneusement le commutateur de maniere a ce que les vis soient en position de verrouillage.

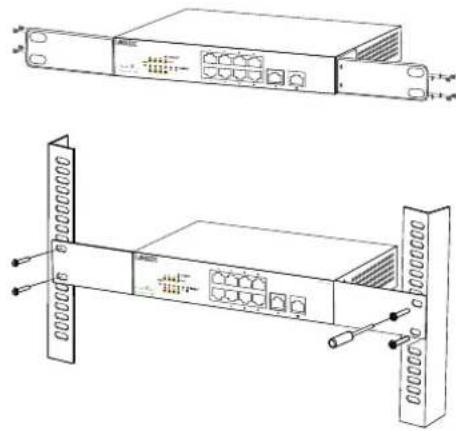

Installation du support sur chassis :

Votre commutateur peut etre instalé sur un chassis d'equipement EIA-19 po (48,26 cm).

1. Installé les supports de montage sur chacun des panneaux lateraux du commutateur à l'aide des vis fournies.
2. Utilisez les vis fournies pour monter le commutateur sur le chassin.

ES - Instalación

FR - Mise sous tension du commutateur

Branchez le cordon d'alimentation CA à l'arrête du commutateur et à une prise électrique (de préférence avec mise à la terre). Lors de la mise sous tension, les indicateurs DEL clignotent pendant une seconde, ce qui représenté le démarrage du système. Le voyant d'alimentation passée ensuite au vert.

Pour le tableau de compatibilité des produits, veuillez consulter le site :
