AEX16 - Interruptor Lorex - Manual de uso y guía de instrucciones gratis

Tipo de producto	Conmutador PoE de 16 puertos
Número de puertos Ethernet	16 puertos RJ45 10/100 Mbps (PoE), 1 puerto RJ45 10/100/1000 Mbps, 1 puerto combo SFP 10/100/1000 Mbps
Estándar PoE	IEEE 802.3af/at
Presupuesto PoE total	250 W
Potencia máxima por puerto PoE	30 W
Puertos de largo alcance	8 puertos (9-16) hasta 600 m con cable Ethernet
Función de red	Auto MDI/MDIX, auto-negociación de velocidad 10/100/1000 Mbps
Alimentación	100-240 V CA, 50/60 Hz
Puesta a tierra	Borne de puesta a tierra para protección contra sobretensiones
Instalación	Sobre escritorio (patas de goma) o en chasis de 19 pulgadas (soportes incluidos)
Indicadores LED	PWR, LNK/ACT, PoE-in-Use, PoE Max
Seguridad	No desmontar, evitar agua y zonas húmedas, prever espacio de ventilación, usar tensión indicada
Mantenimiento	Limpiar con paño seco, desconectar antes de limpiar, no usar líquidos ni limpiadores químicos
Contenido del embalaje	4 patas de goma, 2 soportes de montaje en chasis, 8 tornillos, tapa antipolvo SFP
Compatibilidad	Cámaras IP, puntos de acceso, teléfonos IP PoE (IEEE 802.3af/at)
Detección automática	Detección y alimentación automática de dispositivos alimentados (PD) compatibles
Función de largo alcance ePoE	Compatible con cámaras Lorex ePoE (ej. Serie Nocturnal N4)

Preguntas frecuentes - AEX16 Lorex

¿Cómo instalar el conmutador en un chasis?

Fije los soportes de montaje provistos en los paneles laterales del conmutador con los tornillos, luego atornille el conmutador al chasis EIA de 19 pulgadas.

¿Qué tipos de dispositivos puedo conectar a los puertos PoE?

Puede conectar dispositivos alimentados (PD) compatibles con la norma IEEE 802.3af/at, como cámaras IP, puntos de acceso Wi-Fi o teléfonos IP.

¿Cuál es la distancia máxima para los puertos de largo alcance?

Los puertos 9 a 16 admiten una transmisión de hasta 600 metros con un solo cable Ethernet, sin repetidor PoE, cuando están conectados a cámaras Lorex ePoE.

¿Cómo limpiar el conmutador?

Desconecte primero el conmutador. Límpielo con un paño seco. No use líquidos, limpiadores químicos agresivos ni materiales húmedos.

¿Qué hacer si el indicador PoE Max está encendido?

El indicador PoE Max se enciende cuando la potencia PoE consumida supera el 80 % del presupuesto total (250 W). Reduzca el número de dispositivos PoE o use dispositivos que consuman menos energía.

¿Puedo usar el puerto SFP y el puerto RJ45 al mismo tiempo?

No, el puerto combo (puerto 18) es un puerto multiplex: solo puede usar una de las dos interfaces (SFP o RJ45) a la vez, no simultáneamente.

¿Cómo poner a tierra el conmutador?

Use el borne de puesta a tierra ubicado en la parte posterior del conmutador. También puede usar el cable PE (Protecting Earth) del cordón de alimentación de CA.

¿Cuál es la potencia PoE total disponible?

El presupuesto PoE total es de 250 W, con una potencia máxima de 30 W por puerto.

¿El conmutador es compatible con cámaras sin PoE?

Sí, los puertos no PoE (puerto 17 y puerto combo SFP) se pueden usar para dispositivos no alimentados por PoE. Para cámaras sin PoE, necesitará una alimentación separada.

¿Cómo conectar la alimentación?

Conecte el cable de alimentación de CA al conector de alimentación en la parte posterior del conmutador, luego a un tomacorriente (preferiblemente con toma de tierra). El indicador PWR se enciende en verde.

MANUAL DE USUARIO AEX16 Lorex

ES - Precauciones de seguridad

• Siga todas las instrucciones para un uso seguro y el mejor rendimiento.
• Utilice el conmutador dentro de los niveles de temperatura, humedad y tensión indicados en las especificaciones del conmutador.
• No desarme el conmutador.
• Es posible que tenga que limpiarlo de manera periódica con un paño. Si necesita limpiar el conmutador, primero desconéctelo de la fuente de alimentación. No limpie el conmutador con ningún líquido, limpiador químico fuerte o materiales húmedos.
• Mantenga el conmutador alejado del agua y de zonas húmedas.
• No está diseñado para sumergirse en agua. Se recomienda su instalación en un lugar protegido.
• No coloque el conmutador sobre superficies inestables y evite que se caiga.
• Deje un espacio adecuado para la ventilación entre el dispositivo y los objetos que lo rodean.
• Asegúrese de que la tensión de funcionamiento sea la misma que la indicada en la etiqueta del conmutador.
• Ensure that the operating voltage is the same as labeled in the switch.

EN - Product Description

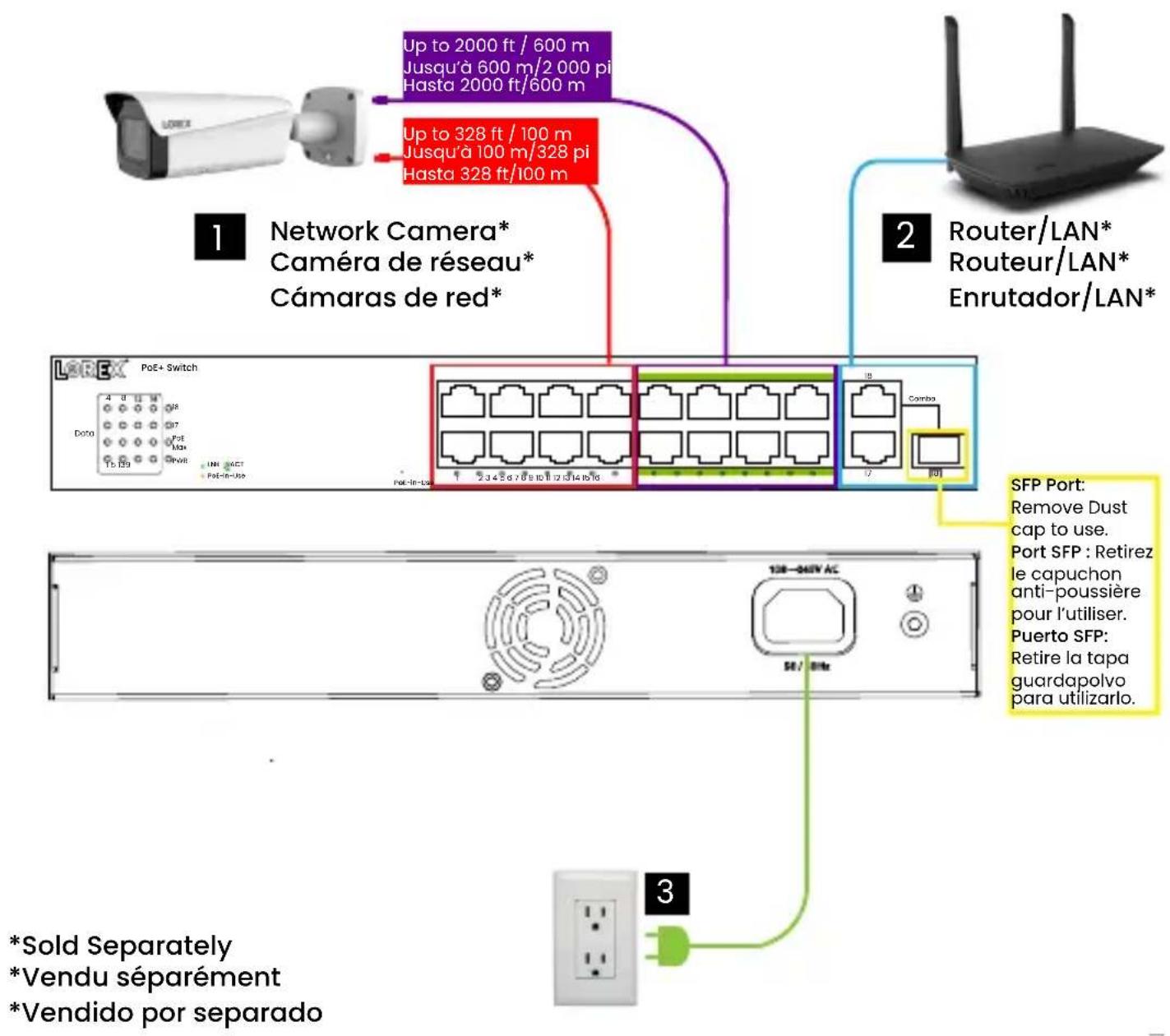

ES - Descripción del producto

Este conmutador PoE de 16 puertos contiene 8 puertos que admiten transmisión PoE de largo alcance de hasta 600 m cuando se utiliza un solo cable Ethernet que se conecta con una cámara IP de red (vendido por separado). Cada puerto admite la función de vuelta automática MDI/MDIX y reenvío a velocidad de cable. Sus puertos PoE detectan automáticamente y suministran alimentación con dispositivos alimentados (PD) compatibles 30 W con IEEE 802.3af/at. El PoE disponible total de este conmutador puede soportar hasta 250 W. La energía eléctrica se transmite junto con los datos en un solo cable, lo que le permite ampliar su red donde no hay líneas eléctricas o tomas de corriente, y utilizar AP y cámaras IP o teléfonos IP.

Setup • Installation • Configuración

EN - Overview

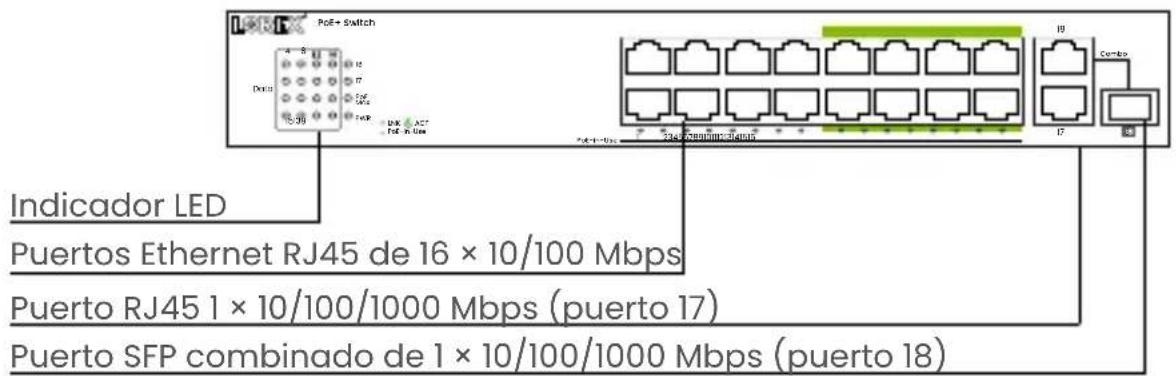

Front Panel

ES - Descripción general

Panel frontal

El panel frontal consta de puertos Ethernet e indicadores LED.

PWR A	Apagado El conmutador no tiene alimentación.
		El conmutador tiene alimentación.
LNK/ACT	Apagado La red no está conectada.
	[7282]	Un dispositivo se ha conectado correctamente.
		El conmutador envía o recibe datos de forma activa a través de ese puerto.
PoE-in-Use	Apagado No hay ningún dispositivo alimentado (PD) por PoE conectado.
	[czcs]	El PD PoE conectado al puerto está suministrando alimentación.
PoE Max	Apagado La potencia PoE es inferior al 80 % de la potencia total.
	[6136]	La potencia PoE es superior al 80 % de la potencia total.

Puertos RJ45 1 × 10/100/1000 Mbps

Estos puertos RJ45 admiten funciones de adaptación de velocidad de 10 Mbps, 100 Mbps y 1000 Mbps, y funciones (Auto-MDI/MDIX) según el puerto. Los puertos 1 a 16 admiten una velocidad de transmisión de 10/100 Mbps, y los 18 puertos admiten una velocidad de transmisión de 10/100/1000 Mbps. Cada puerto tiene su indicador correspondiente.

Puerto combinado

El puerto combinado está situado en la parte derecha del panel y es un puerto múltiplex óptico, que hace referencia a dos interfaces Ethernet (por lo general una óptica y otra eléctrica) en el panel del dispositivo. Los usuarios pueden elegir uno de ellos para utilizarlo según la situación real de la red, pero no pueden funcionar al mismo tiempo. Dos puertos comparten un indicador. Solo hay una interfaz de redireccionamiento dentro del dispositivo. El puerto combinado 18 es un puerto SFP. Se pueden utilizar conexiones RJ45 o SFP aquí, pero no simultáneamente.

Nota: Los puertos 9 a 16 son puertos PoE de largo alcance que pueden conectarse a una cámara ePoE de Lorex (p. ej., Nocturnal Series - N4) con un único cable Ethernet de hasta 2000 pies/600 metros sin necesidad de un repetidor PoE intermedio. Esto puede ahorrar costos y simplificar las arquitecturas de despliegue de redes completas.

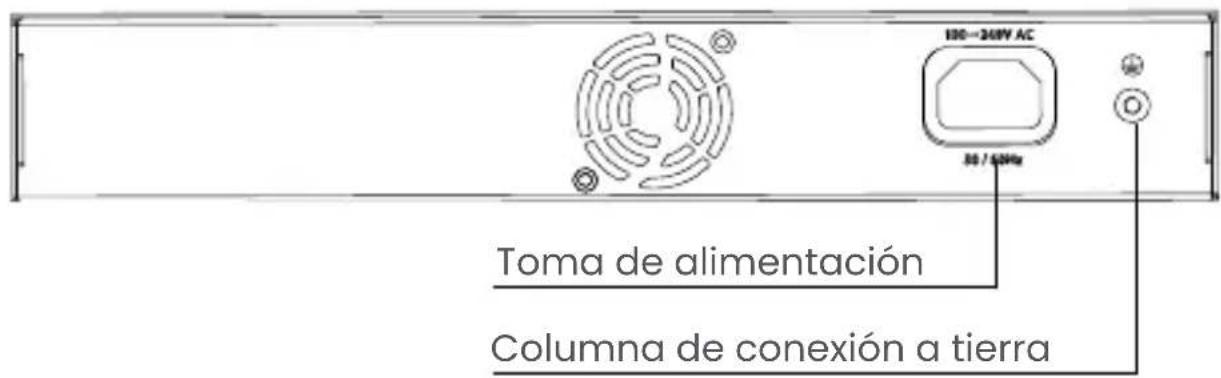

Panel trasero

El panel posterior del conmutador incluye un puerto de alimentación de CA que acepta un rango de entrada de voltaje de 100-240 V (50/60 Hz) CA, junto con una columna de conexión a tierra de protección contra sobretensiones y un puerto de ventilador.

Conecte el enchufe de alimentación hembra a la toma de alimentación y el conector macho al tomacorriente de CA.

El conmutador incluye un mecanismo de protección contra rayos. El conmutador también puede conectarse a tierra utilizando el cable PE (conductor de protección) de un cable de CA, o con un cable de tierra.

EN - Installation

Instálelo en un área que pueda soportar el peso total de la cámara y los accesorios.

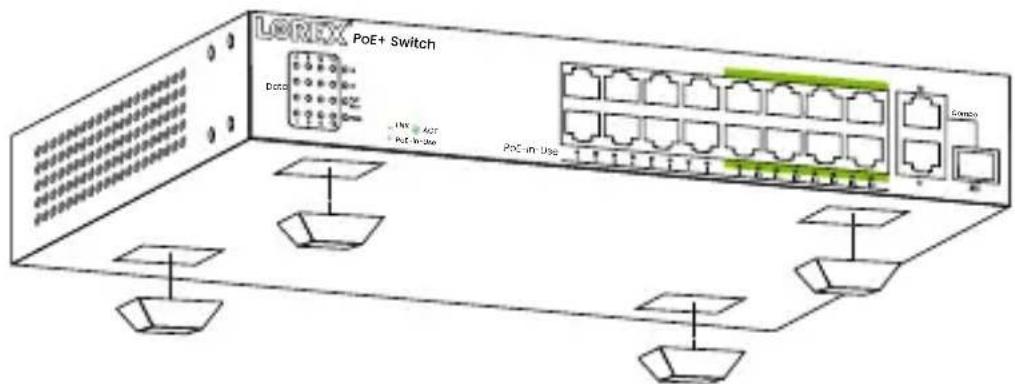

Instalación del escritorio:

Coloque las patas de goma suministradas en cada esquina inferior del conmutador.

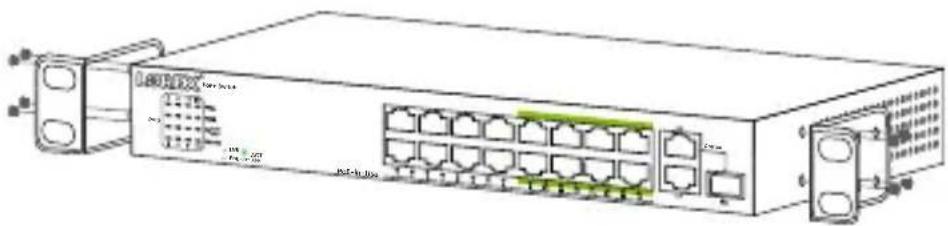

Instalación del soporte de montaje:

Su conmutador puede instalarse en un bastidor de equipos EIA-19 in (48,26 cm).

1. Instale los soportes de montaje en cada uno de los paneles laterales del conmutador con los tornillos suministrados.

2. Use los tornillos suministrados para fijar el conmutador al rack.

ES - Encendido del conmutador

Conecte el cable de alimentación de CA a la parte posterior del conmutador y a un tomacorriente (preferentemente con conexión a tierra). Cuando se enciende, los indicadores LED parpadean durante un segundo, lo que representa el inicio del sistema. Luego, el indicador LED de alimentación cambiará a verde.

Compatibility • Compatibilité • Compatibilidad

Para ver la tabla de compatibilidad de productos, visite:
