NP2 - Chargeur de piles ISDT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Chargeur intelligent pour batteries Li-ion/LiPo/NiMH, compatible avec plusieurs types de cellules.
Tension d'entrée	DC 5V via USB-C.
Courant de charge	Jusqu'à 2A par port.
Nombre de ports	2 ports de charge indépendants.
Affichage	Écran LCD pour afficher l'état de charge et les informations de la batterie.
Utilisation	Idéal pour les utilisateurs de drones, voitures RC et autres appareils nécessitant des batteries rechargeables.
Maintenance et réparation	Nettoyer régulièrement les contacts et vérifier les câbles pour éviter les courts-circuits.
Sécurité	Protection contre les surcharges, les courts-circuits et la surchauffe.
Informations générales	Compact et léger, facile à transporter. Compatible avec une large gamme de batteries.

FOIRE AUX QUESTIONS - NP2 ISDT

Comment brancher le chargeur ISDT NP2 ?

Pour brancher le chargeur ISDT NP2, connectez le câble d'alimentation à une prise électrique et reliez l'autre extrémité au port d'alimentation du chargeur. Assurez-vous que le chargeur est sur une surface plane et stable.

Quels types de batteries le chargeur ISDT NP2 peut-il charger ?

Le chargeur ISDT NP2 est conçu pour charger des batteries LiPo, LiHV, Li-ion, NiMH et Pb. Vérifiez toujours la compatibilité de votre batterie avec le chargeur.

Comment régler le courant de charge sur le ISDT NP2 ?

Pour régler le courant de charge, allumez le chargeur, sélectionnez la batterie que vous souhaitez charger, puis utilisez les boutons de navigation pour ajuster le courant de charge selon les spécifications de votre batterie.

Que faire si le chargeur ISDT NP2 ne s'allume pas ?

Si le chargeur ISDT NP2 ne s'allume pas, vérifiez d'abord la connexion à la prise électrique et assurez-vous que le câble d'alimentation est en bon état. Si le problème persiste, testez avec un autre câble ou une autre prise.

Pourquoi le chargeur ISDT NP2 indique-t-il une erreur lors de la charge ?

Une erreur lors de la charge peut être causée par une connexion incorrecte, une batterie défectueuse ou incompatible, ou un courant de charge trop élevé. Vérifiez la connexion de la batterie et assurez-vous qu'elle est compatible avec le chargeur.

Est-il possible de charger plusieurs batteries en même temps avec le ISDT NP2 ?

Non, le chargeur ISDT NP2 est conçu pour charger une seule batterie à la fois. Veillez à ne jamais tenter de charger plusieurs batteries simultanément.

Comment savoir quand la batterie est complètement chargée ?

Le chargeur ISDT NP2 dispose d'un écran qui affiche l'état de la charge. Lorsque la batterie est complètement chargée, un message d'achèvement apparaîtra sur l'écran et le chargeur émettra un signal sonore.

Puis-je utiliser le ISDT NP2 à l'extérieur ?

Il est recommandé d'utiliser le chargeur ISDT NP2 dans un environnement sec et bien ventilé. Évitez de l'utiliser à l'extérieur par temps humide ou dans des conditions extrêmes.

Comment mettre à jour le firmware du ISDT NP2 ?

Pour mettre à jour le firmware du ISDT NP2, téléchargez le logiciel de mise à jour depuis le site officiel d'ISDT, connectez le chargeur à votre ordinateur via un câble USB, puis suivez les instructions fournies dans le logiciel.

Quelle est la garantie du chargeur ISDT NP2 ?

Le chargeur ISDT NP2 est généralement livré avec une garantie de 1 an contre les défauts de fabrication. Conservez votre preuve d'achat pour toute réclamation de garantie.

MODE D'EMPLOI NP2 ISDT

Merci d'avoir acheté le Chargeur intelligent pour batterie ISDT NP2 qui est compatible avec les batteries SONY NP-BX1, NP-FZ100 et NP-FW50. Le chargeur est équipé d'un grand écran LCD qui permet d'afficher l'état du processus de charge et les paramètres de la batterie en détail.

Les deux canaux de charge indépendants peuvent charger des batteries de types différents simultanément. L'ISDT NP2 peut également identifier le modèle de batterie et s'adapter automatiquement aux paramètres et à l'algorithme de charge optimale.

Précautions de sécurité

Veuillez lire ces instructions et avertissements avant d'utiliser ce produit:

1) Gardez le chargeur à l'écart des sources de chaleur et des environnements humides lors de son utilisation. La ventilation est nécessaire pour dissiper la chaleur.
2) Veuillez ne pas laisser les enfants utiliser le chargeur.
3) N'essayez pas de charger des piles incompatibles avec ce chargeur de batterie. Tenter de le faire peut causer des dommages au chargeur ou à la batterie, voire entraîner des conséquences désastreuses;
4) Assurez-vous que l'adaptateur USB est compatible avec la spécification USB.

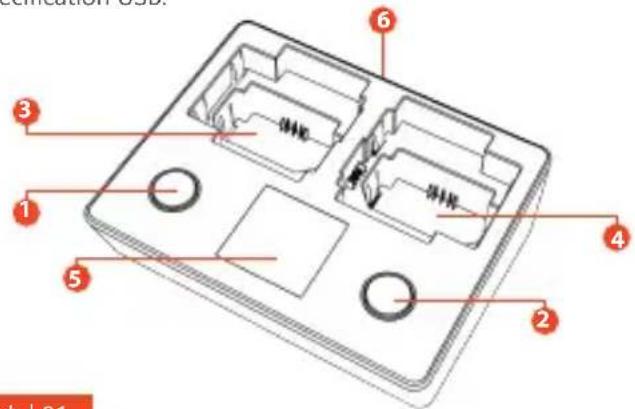

1) Touche de commande du canal 1
2) Touche de commande du canal 2
3) Emplacement de la batterie du canal 1
4) Emplacement de la batterie du canal 2
5) écran d'affichage LCD
6) Port d'entrée d'alimentation USB Type-C

Spécification du chargeur

Type de modèle: NP2

Port d'entrée d'alimentation: USB Type-C

Tension d'entrée: 5 \~ 12V

Adaptateur USB compatible: 5V / 1.0A, 5V / 2.0A, QC 2.0 / 3.0

Courant de charge maximum: 1.5A / Canaux

Max puissance d'entrée: 18W

Mode de charge: mode normal / mode rapide

Type de batterie compatible: NP-FZ100, NP-FW50, NP-BX1

Affichage: 240 x 240 IPS LCD

Température de travail: 0 °C - 40 °C

Taille: (L x W x H) 112 x 91 x 33.5mm

Poids:115g

Instruction d'opération

Dans ce chargeur, deux batteries peuvent être chargées dans différents modes avec différentes combinaisons.

1) Connectez le câble de type USB C et l'adaptateur secteur USB, le NP2 sera alors prêt à charger. Le NP2 prend en charge une grande variété d'alimentation USB et identifie automatiquement la puissance d'entrée.

2) Insérez les batteries dans l'emplacement prévu à cet effet, comme illustré ci-dessous. Le NP2 prend en charge la charge mixte de différents types de batteries et peut automatiquement identifier et ajuster les paramètres de charge

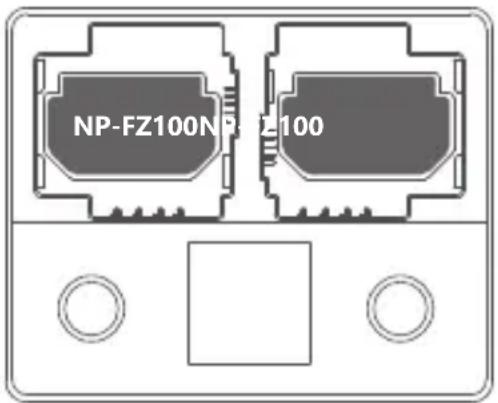

NP-FZ100NP-Z100

NP-FZ100 dessin d'insertion de batterie

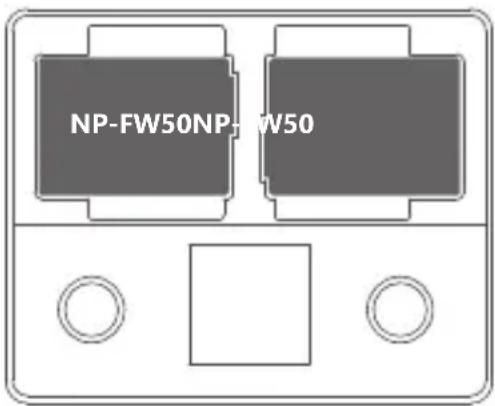

NP-FW50NP-FW50

NP-FW50 dessin d'insertion de batterie

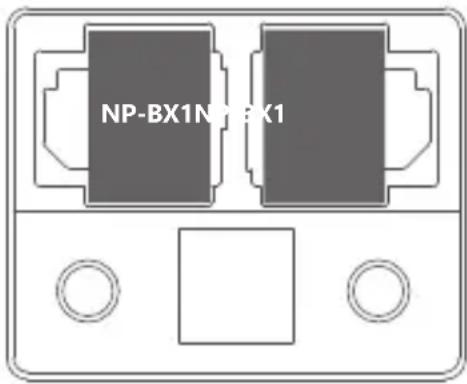

NP-BX1NP-BX1

NP-BX1 dessin d'insertion de batterie

3) Après avoir correctement inséré une batterie, le chargeur émettra un bip et une tonalité. Le mode de chargement par défaut démarre automatiquement sans configuration. Pour passer en mode de charge rapide, appuyez sur le bouton de fonctionnement du canal pendant quelques secondes et le canal sélectionné passera en mode de charge rapide. Veuillez noter que le courant de charge réel est limité par la puissance de sortie de l'adaptateur USB. La puissance maximale en entrée est de 18 W lorsque vous utilisez un adaptateur standard prenant en charge QC 2.0 / 3.0. Il peut allouer automatiquement une puissance maximale de 75% après l'activation du canal en mode de charge rapide.

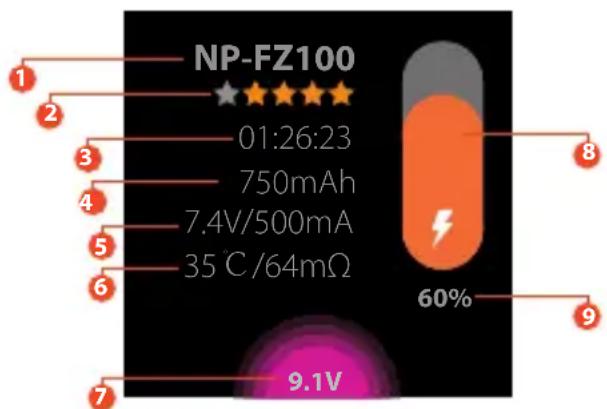

4) Pour afficher les paramètres de charge détaillés d'une des batteries, appuyez sur le bouton de commande du canal correspondant pour afficher les paramètres de charge et les détails de l'état de la batterie, comme décrit ci-dessous:

NP-FZ100 01:26:23 750mAh 7.4V/500mA 35 ℃/64mΩ 9.1V 60% 8 9

Détail de l'écran

1) Type de batterie
2) Santé de la batterie
3) Temps de charge
4) Capacité de charge
5) Tension de charge et courant
6) Température et résistance interne
7) Tension d'entrée USB / Type C, la couleur de cette zone devient violette lors de la connexion avec un adaptateur QC.
8) Barre d'état de charge, la barre est de couleur orange en mode charge standard et en violet en mode de charge rapide. Il devient vert lorsque la charge est terminée.
9) Pourcentage de charge de la batterie.

Évaluation de l'état de la

L'état de santé ne sera pas affiché pendant la charge et toutes les étoiles de notation deviendront grises pendant la charge. Une fois le cycle de charge terminé, le chargeur évalue la santé de la batterie en fonction de la résistance interne et de la capacité de charge accumulée. Cinq étoiles signifient très bonne état.

Mode veille

Lorsque le chargeur est en mode veille ou si le cycle de charge est terminé et que les piles insérées sont complètement chargées, la luminosité du rétroéclairage de l'écran passe au niveau le plus bas après cinq minutes d'inactivité. L'insertion ou le retrait d'une batterie ou l'appui sur n'importe quelle touche réveilleront le chargeur du mode veille.

Limitation de capacité

Pour la santé de la batterie et pour la sécurité générale, le chargeur coupe automatiquement le courant de charge et affiche un message d'avertissement lorsque la charge appliquée dépasse celle de la charge de la batterie.

Vérification du niveau de la batterie

Si le chargeur n'est pas connecté à l'alimentation USB, si vous souhaitez vérifier l'état d'une batterie, celle-ci peut être insérée dans l'emplacement prévu à cet effet et appuyez longuement sur l'une des touches pour vérifier le niveau de charge de la batterie. L'écran s'éteindra après cinq secondes pour économiser la consommation de la batterie.

Remarque: pour les batteries NP-BX1, il est nécessaire de mettre une autre batterie NP-FW50 ou NP-FZ100 dans l'autre emplacement pour afficher le courant correctement.

Paramètres de charge du chargeur de batterie NP2

Type de Batterie	NP-FZ100	NP-FW50	NP-BX1
Voltage pleine charge 8.40V 8.40V 4.20V
Courant de charge maximum en mode normal	1000mA	500mA 600mA
Charge complète en mode normal (temps de charge approximatif approximatif)	2.5h 2.5h 2.5h
Courant de charge maximum en mode rapide	1500mA	800mA 1000mA
Charge complète en mode rapide (temps de charge approximatif approximatif)	1.5h 1.5h 1.5h

Réglage du système

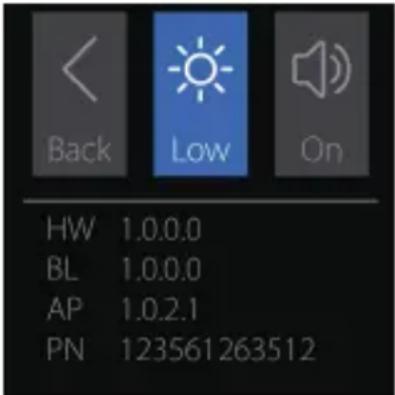

Lorsque le chargeur n'a pas de batterie insérée, appuyez longuement sur les deux boutons de sélection de canal pour accéder à l'interface de réglage du système.

Back Low On HW 1.0.0.0 BL 1.0.0.0 AP 1.0.2.1 PN 123561263512

Dans l'interface de paramétrage du système, appuyez sur le premier bouton du canal pour changer l'option sélectionnée et appuyez sur le deuxième bouton du canal pour définir les paramètres d'option sélectionnés.

French | 04

< Retournez à la page précédente

Paramètres de luminosité de l'écran, il existe trois options: faible, moyen, élevé

Réglage du volume du bip sonore avec options d'activation ou désactivation

HWBVersion matérielle Version du logiciel dans la

AP Version du logiciel dans la zone APP PN Code PN

Mise à jour du firmware

ISDT s'efforce continuellement de rechercher la perfection sur tous ces produits. Nos ingénieurs R & D concentrent leurs efforts pendant des jours et des mois pour améliorer les fonctions et les algorithmes, ainsi que sur l'optimisation visuelle. L'amélioration continue des performances est mise en forme dans le programme de mise à niveau du micrologiciel. Le dernier firmware de mise à jour peut être téléchargé depuis le site officiel de ISDT:

Les étapes de mise à niveau du chargeur intelligent NP2 sont les suivantes:

1) Connectez le PC et le NP2 avec un câble de données USB de type C;
2) Lancez le programme de mise à jour du micrologiciel et mettez à jour le micrologiciel sur NP2 conformément aux directives du logiciel.

Articles emballés:

1) Chargeur intelligent NP2
2) Câble USB de type C

Toutes les photos, déclarations et informations textuelles de ce produit sont fournies à titre de référence uniquement. S'il vous plaît se référer à l'information réelle sur le site officiel www.isdt.co. SHENZHEN ISD TECHNOLOGY CO., LTD se réserve le droit d'explication finale et de modification de la spécification.
