РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NP2 ISDT

Благодарим за покупку интеллектуального зарядного устройства ISDT NP2 совместимого с такими типами аккумуляторов, как SONY NP-BX1, NP-FZ100 и NP-FW50. Зарядное устройство оснащено ЖК-дисплеем с широким углом обзора, который может подробно отображать состояние процесса зарядки и параметров батареи.

Два независимых канала зарядки могут одновременно заряжать аккумуляторы разных типов. Зарядное устройство ISDT NP2 также может распознавать модель аккумулятора и автоматически выбирать оптимальные параметры зарядки.

Меры безопасности

Перед использованием данного продукта ознакомьтесь с инструкциями и предупреждениями:

1) Храните зарядное устройство вдали от источников тепла и влажных сред во время использования. Вентиляция необходима для рассеивания тепла.
2) Не допускать детей к использованию зарядным устройством.
3) Не пытайтесь заряжать несовместимые батареи с помощью этого зарядного устройства. Попытка сделать это может привести к повреждению зарядного устройства или аккумулятора, или даже привести к печальным последствиям;
4) Убедитесь, что USB адаптер питания совместим со спецификацией USB.

никацией USB.

Russian | 01

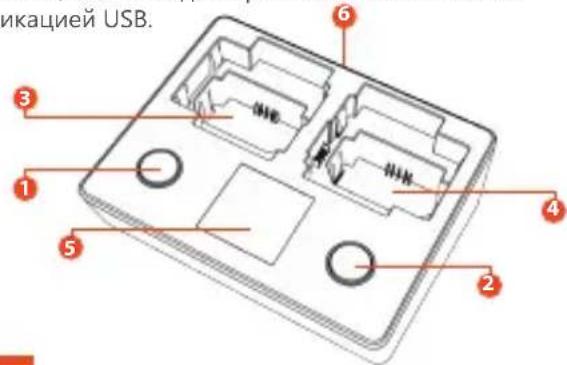

1) Кнопка управления Каналом 1
2) Кнопка управления Каналом 2
3) Батарейный отсек Канала 1
4) Батарейный отсек Канала 2
5) LCD дисплей
6) Входной порт источника питания USB типа C

Параметры зарядного устройства

Модель: NP2

Входной порт источника питания: USB Type-C

Входное напряжение: 5 \~ 12 В

Совместимый USB адаптер: 5V / 1.0A, 5V / 2.0A, QC 2.0 / 3.0

Максимальный ток заряда: 1,5 А / канал

Максимальная входная мощность: 18 Вт

Режим зарядки: обычный режим / быстрый режим

Совместимый тип батареи: NP-FZ100, NP-FW50, NP-BX1

Дисплей: 240 x 240 IPS LCD

Диапазон рабочей температуры: 0 ℃ - 40 ℃

Размер: (д х ш х в) 112 x 91 x 33,5 мм

Bec: 115g

Инструкция по эксплуатации

В данном зарядном устройстве два аккумулятора могут заряжаться в разных режимах и различных типов.

1) Подключите кабель USB-типа и адаптер питания USB, после этого NP2 будет готов к зарядке аккумуляторов. NP2 поддерживает различные адаптеры питания USB и автоматически определяет соответствие входной мощности.

2) Вставьте аккумуляторы в батарейный отсек, как показано ниже. NP2 поддерживает одновременную зарядку различных типов батарей и может автоматически определять и настраивать параметры зарядки

NP-FZ100NPR2100

Схема установки аккумулятора NP-FZ100

NP-FW50NP-FW50

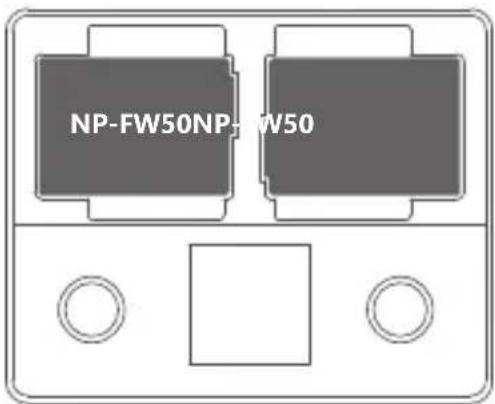

Схема установки аккумулятора NP-FW50

NP-BX1N K1

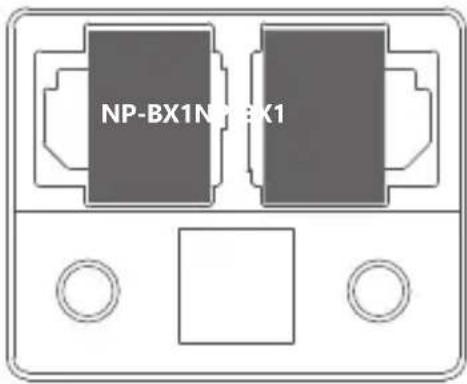

Схема установки аккумулятора NP-BX1

3) После правильной установки аккумулятора зарядное устройство подаст короткий звуковой сигнал. Режим зарядки по умолчанию начнется автоматически без настройки. Чтобы войти в режим быстрой зарядки, зажмите кнопку управления каналом на несколько секунд, и выбранный канал переключится в режим быстрой зарядки. Обратите внимание на то, что фактический зарядный ток ограничен выходной мощностью USB-адаптера. Максимальная входная мощность составляет 18 Вт при использовании стандартного адаптера, поддерживающего QC 2.0 / 3.0. Он может автоматически выделять максимум 75% мощности после того, как канал был активирован в режиме быстрой зарядки.

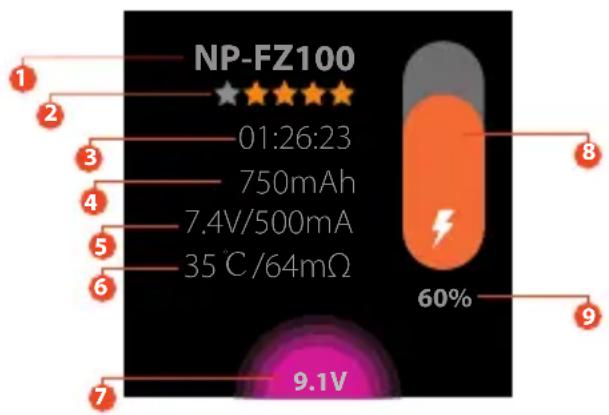

4) Для просмотра детальных параметров зарядки для каждой батареи, нажмите соответствующую кнопку управления каналом, чтобы отобразить на экране параметры зарядки и данные о статусе батареи, которые описаны ниже:

NP-FZ100 01:26:23 750mAh 7.4V/500mA 35 ℃ /64mΩ 9.1V 60% 8 9

Display details

1) Тип аккумулятора
2) Состояние аккумулятора
3) Время зарядки
4) Емкость аккумулятора
5) Ток зарядки и напряжение
6) Температура и внутреннее сопротивление
7) Входное напряжение USB-адаптера, цвет этой области станет фиолетовым при подключении адаптера QC
8) Строка состояния зарядки. Полоса оранжевого цвета отображается в стандартном режиме зарядки, полоса фиолетовая цвета отображается в режиме быстрой зарядки. Когда зарядка завершается, полоса становится зеленой.
9) Процент заряда аккумулятора.

Состояние аккумулятора

Во время зарядки зарядное устройство будет оценивать состояние аккумулятора в соответствии с его внутренним сопротивлением, максимальный уровень соответствует пяти звездам белого цвета. По завершении цикла зарядки зарядное устройство оценит работоспособность аккумулятора на основе электрического сопротивления и накопленной емкости заряда. Пять звезд характеризуют полную работоспособность аккумулятора.

Режим ожидания

Когда зарядное устройство находится в режиме ожидания, или цикл зарядки закончен, а установленные батареи полностью заряжены, яркость подсветки дисплея упадет до самого низкого уровня после пяти минут бездействия. Вставка или извлечение аккумулятора, а так же нажатие любой кнопки пробудит зарядное устройство из режима ожидания.

Ограничение емкости

Для состояния аккумулятора и общей безопасности зарядное устройство автоматически отключит зарядный ток и отобразит предупреждающее сообщение, если емкость заряда превышает емкость аккумуляторной батареи.

Проверка уровня заряда батареи

Когда зарядное устройство не подключено к USB-адаптеру, и Вы хотите проверить состояние батареи, аккумулятор можно вставить в слот для аккумулятора и с длинным нажатием любой клавиши Вы можете посмотреть на уровень заряда батареи. Экран отключится через пять секунд, чтобы сэкономить заряд батареи.

Примечание: для батарей NP-BX1 необходимо установить другую батарею NP-FW50 или NP-FZ100 в другое положение, чтобы правильно отображать емкость.

Параметры зарядки зарядного устройства NP2

Тип аккумулятора	NP-FZ100	NP-FW50	NP-BX1
Максимальное напряжение зарядки	8.40V 8.40V 4.20V
Максимальный ток зарядастандартного режима зарядки	1000mA	500mA 600mA
Максимальное время полной зарядкив стандартном режиме	2.5h 2.5h 2.5h
Максимальный ток зарядки быстрогорежима зарядки	1500 mA	800mA 1000mA
Максимальное время полной зарядкив быстромрежиме	1.5h 1.5h 1.5h

Системные настройки

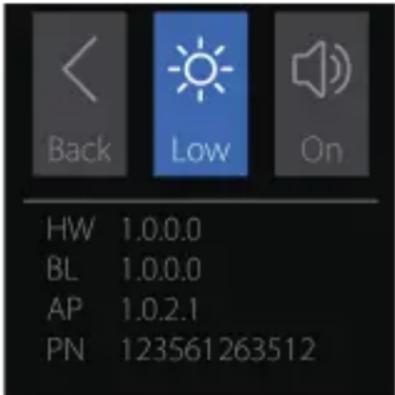

Нажмите и удерживайте две кнопки выбора канала, чтобы войти в системное меню настройки, при этом аккумуляторы должны отсутствовать в зарядном устройстве.

Back Low On HW 1.0.0.0 BL 1.0.0.0 AP 1.0.2.1 PN 123561263512

В системном меню настройки нажмите кнопку первого канала, чтобы переключить выбранную опцию, и нажмите кнопку второго канала, чтобы установить выбранные параметры параметра.

Russian | 04

Возврат в предыдущее окно

Отображение яркости экрана: низкая, средняя, высокая

Настройка включения и выключения звука

HW Версия программного обеспечения

BL Версия загрузочного программного обеспечения

AP Версия программного обеспечения интерфейса

PN PN код

Обновление прошивки

ISDT постоянно стремится к достижению совершенства во всех продуктах. Наши инженеры R&D прилагают свои усилия на протяжении дней и месяцев на улучшении функций и алгоритмов, а также на визуальной оптимизации.

Непрерывное улучшение производительности формируется в программе обновления прошивки.

Последнее обновление прошивки можно загрузить с официального сайта ISDT:

Ниже приведен порядок обновления интеллектуального зарядного устройства NP2:

1) Подключите ПК и NP2 с USB-кабелем данных типа С; 2) Запустите программу обновления прошивки и обновите прошивку до NP2 в соответствии с рекомендациями по программному обеспечению;

Комплектация

1) Интеллектуальная зарядка NP2 2) USB-кабель типа C

Все изображения, инструкции и текстовая информация этого продукта приведены только для справки. Пожалуйста, обратитесь к актуальной информации на официальном сайте www.isdt.co. SHENZHEN ISD TECHNOLOGY CO., LTD оставляет за собой право на окончательное объяснение и модификацию спецификации.
