MANUAL DE USUARIO NP2 ISDT
Gracias por comprar el cargador inteligente ISDT NP2, el cual es compatible con las baterías tipo SONY NP-BX1, NP-FZ100 y NP-FW50. El cargador está equipado con una pantalla LCD con un amplio ángulo de visión que puede mostrar el estado del proceso de carga y los parámetros de la batería en detalle.
Los dos canales independientes pueden cargar baterías de diferente clase simultáneamente. El ISDT NP2 también es capaz de identificar el modelo de batería y automáticamente adaptarse a los parámetros óptimos y así como el algoritmo
Precauciones de seguridad
Por favor, lea estas instrucciones y avisos antes de utilizar el producto:
1) Mantenga el cargador lejos de fuentes de calor y ambientes húmedos durante su uso. Es necesaria ventilación para que el calor se disipe.
2) Por favor, no permita que los niños utilicen el cargador.
3) No intente utilizar baterías no compatibles. Esto puede causar daños en el cargador o en las baterías y puede conllevar consecuencias catastróficas.
4) Por favor, asegúrese que la alimentación del adaptador USB es compatible con las especificaciones.

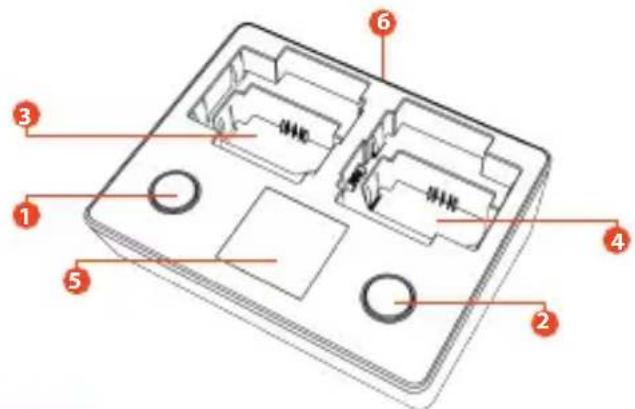

1) Tecla de operaciones del canal 1
2) Tecla de operaciones del canal 2
3) Ranura de batería del canal 1
4) Ranura de batería del canal 2
5) Pantalla LCD
6) Puerto de entrada de alimentación USB tipo C
Especificaciones del cargador
Modelo: NP2
Puerto de entrada de alimentación: USB Tipo C
Voltaje de entrada: 5\~12V
Adaptadores USB compatibles: 5V/1.0A, 5V/2.0A, QC 2.0/3.0
Corriente máxima de carga: 1.5A /ranura
Potencia máxima de entrada: 18W
Modos de carga: modo normal/modo rápido
Tipos de batería compatibles: NP-FZ100, NP-FW50, NP-BX1
Pantalla: 240 x 240 IPS LCD
Temperatura de funcionamiento: 0°C - 40°C
Tamaño: (L x W x H) 112 x 91 x 33.5mm
Peso:115g
Instrucciones de uso
En este cargador, es posible cargar dos baterías en diferentes modos y en diferentes combinaciones.
1) Conecte el cable USB tipo C y el adaptador de corriente, a partir de ese momento el cargador NP2 está listo para su uso. El NP2 soporta gran variedad de adaptadores de corriente USB e identifica automáticamente la potencia de entrada.
2) Introduzca las baterías en cada ranura como muestra se muestra a continuación. El NP2 permite la carga mezclando diferentes tipos de baterías y se ajusta e identifica automáticamente los parámetros de carga.


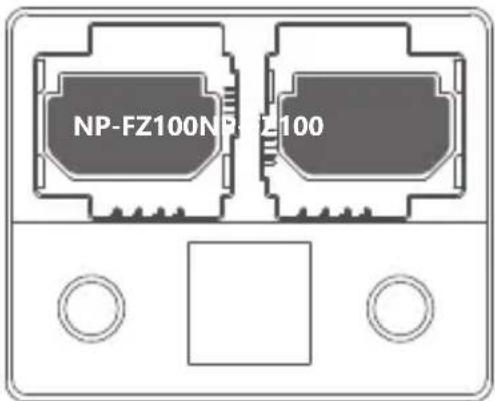

NP-FZ100NP-Z100NP-FZ100 esquema de introducción de las baterías.


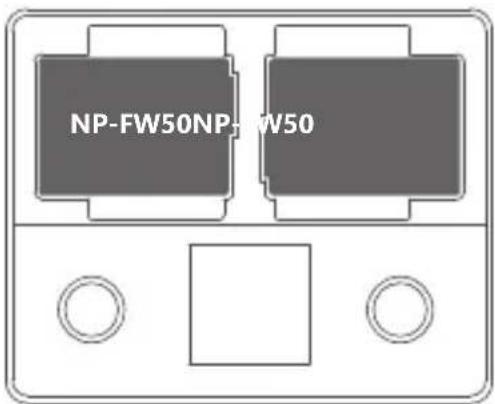

NP-FW50NP-FW50NP-FW50 esquema de introducción de las baterías


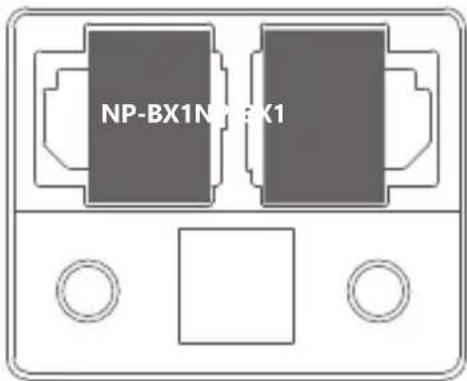

NP-BX1N012K1NP-BX1 esquema de introducción de las baterías.
3) Después de conectar correctamente una batería, el cargador realiza un pitido. El modo de carga por defecto comienza automáticamente sin realizar ninguna configuración. Para iniciar el modo de Carga Rápida, pulsa el botón de operación del canal durante unos segundos y el canal seleccionado pasara al modo de carga rápida. Por favor, tenga en cuenta que la corriente de carga está limitada por el adaptador de corriente USB. La potencia máxima de entrada es de 18W usando un adaptador estándar compatible con QC 2.0/3.0. El cargador es capaz de asignar un máximo del 75% de la potencia total una vez seleccionado el modo de Carga Rápida.
4) Para visualizar parámetros de carga individuales para cada batería, presione el botón de operación correspondiente para mostrar el estado de la batería como se muestra a continuación:


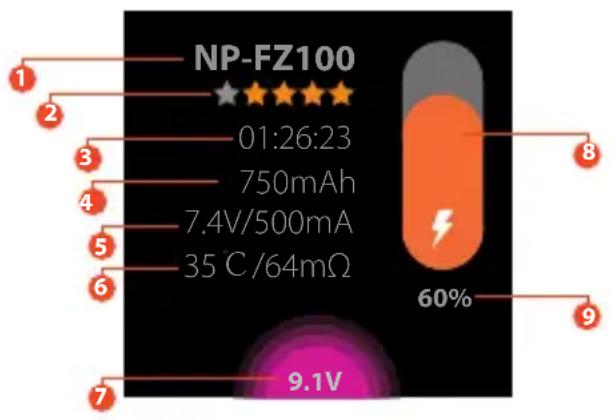

NP-FZ100 01:26:23 750mAh 7.4V/500mA 35 ℃ /64mΩ 9.1V 60%Detalles en pantalla
1) Tipo de batería
2) Evaluación del estado de la batería
3) Tiempo de carga restante
4) Capacidad de carga
5) Voltaje y corriente de carga
6) Temperatura y resistencia
7) Voltaje del USB tipo C, el color de esta zona se vuelve púrpura cuando está conectado a un cargador QC.
8) Barra de estado de carga, la barra permanece de color naranja en el modo de carga normal, y púrpura en modo de carga rápido. Se vuelve verde cuando la carga ha finalizado.
9) Porcentaje de carga.
Evaluación del estado de la batería
El ratio del estado no se muestra durante el proceso de carga, y todas las estrellas de la puntuación se vuelven gris durante la misma. Después de que un ciclo de carga se complete, el cargador evalúa el estado de la batería basándose en la resistencia eléctrica acumulada durante el proceso de carga. 5 estrellas es la puntuación máxima.
Modo reposo
Cuando el cargador está en modo reposo, o si el ciclo de carga ha finalizado y las baterías introducidas están totalmente cargadas, el brillo de la pantalla retroiluminada disminuye al nivel mínimo tras 5 minutos sin activad. Introducir o retirar una batería o pulsar cualquier botón, devuelve el cargador fuera del modo reposo.
Límite de capacidad
Por motivos de seguridad general y de la salud de la batería, el cargador detiene la carga automáticamente y muestra un aviso cuando la carga excede la capacidad de la batería actual.
Comprobación del nivel de la batería
Cuando el cargador no está conectado al adaptador USB, usted puede comprobar el estado de una batería introduciéndola en su ranura, y tras una pulsación larga de cualquier tecla puede visualizar el nivel de carga actual. La pantalla se apagará tras 5 segundos para ahorrar energía.
Nota: para baterías NP-BX1, es necesario introducir otra batería NP-FW50 o NP-FZ100 en una ranura para mostrar el nivel de carga correctamente.
Parámetros de carga para el NP2
| Tipo de batería | NP-FZ100 | NP-FW50 | NP-BX1 |
| Voltaje de carga completa 8.40V | 8.40V 4.20V | ||
| Corriente máxima para el modo normal | 1000mA | 500mA 600mA | |
| Tiempo de carga para el modo normal (estimación aproximada) | 2.5h 2.5h 2.5h | ||
| Corriente máxima para el modo rápido | 1500mA 800mA 1000mA | ||
| Tiempo de carga para el modo rápido (estimación aproximada) | 1.5h 1.5h 1.5h |
Ajustes del sistema
Cuando el cargador no tiene ninguna batería introducida, una pulsación larga al botón de operaciones del canal 2 nos muestra el menú de ajustes de la interfaz.


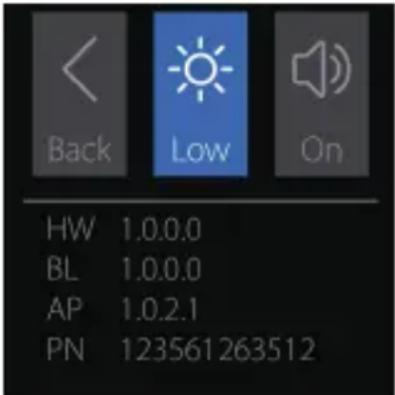

Back Low On HW 1.0.0.0 BL 1.0.0.0 AP 1.0.2.1 PN 123561263512En el menú de de ajustes de la interfaz, una pulsación del botón del canal 1 cambia entre la opción seleccionada, y el botón de operación del canal 2 selecciona el parámetro actual
Volver a la página anteriorpage
Ajustes del brillo de la pantalla, bajo, medio o alto.
Volumen de los avisos, encendido o apagado.
HW Versión del hardware BL Versión del software del área BOOT
AP Versión del software del área app PN Código PN
Actualización del firmware
ISDT persigue continuamente la mejora de todos sus productos. Nuestros ingenieros de I+D centran su esfuerzo durante días y meses para mejorar las funciones y algoritmos, así como la optimización visual. La mejora continua y el rendimiento se demuestra en forma de actualización mediante firmware. Puede encontrar y descargar las ultimas actualizaciones de firmware en la web oficial de ISDT:
Para actualizar el cargador inteligente NP2, siga estos pasos: 1) Conecte al PC el NP2 utilizando el cable de datos USB tipo C. 2) Inicie el software de actualización de firmware y actualice el firmware según el siguiente listado:
El producto
1) Cargador inteligente NP2
2) Cable USB tipo C
Todas las fotos, frases e información del texto de este producto son solo para su referencia. Por favor, para más información diríjase a la página oficial www.isdt.co SHENZHEN ISD TECHNOLOGY CO.,LTD se reserva el derecho final a modificar cualquier especificación.
