MANUALE UTENTE NP2 ISDT

Grazie per aver acquistato il caricabatterie intelligente ISDT NP2 compatibile con le batterie SONY modello NP-BX1, NP-FZ100 e NP-FW50. Il caricabatterie è dotato di uno schermo LCD ad ampio angolo di visione che consente di visualizzare in dettaglio lo stato del processo di ricarica e i parametri della batteria.

I due canali di ricarica indipendenti permettono di caricare contemporaneamente batterie di diversi tipi. L'ISDT NP2 identifica automaticamente la batteria ed adatta parametri ed algoritmo per avere livelli di carica ottimali.

Misure di Sicurezza

Si prega di leggere attentamente le seguenti avvertenze ed istruzioni prima di utilizzare questo prodotto:

1) Tenere il caricabatterie lontano da fonti di calore e ambienti umidi durante l'uso. Assicurarsi di lasciare sufficiente spazio intorno al caricabatteria per permettere la corretta dissipazione del calore.
2) Non consentire ai bambini di utilizzare il caricabatterie.
3) Non tentare di caricare batterie differenti dai modelli elencati (vedi tabella in fondo). L'utilizzo non corretto può causare danni al caricabatterie e/o alla batteria, o addirittura causare gravi danni;
4) Assicurarsi della corretta compatibilità dell'alimentatore USB.

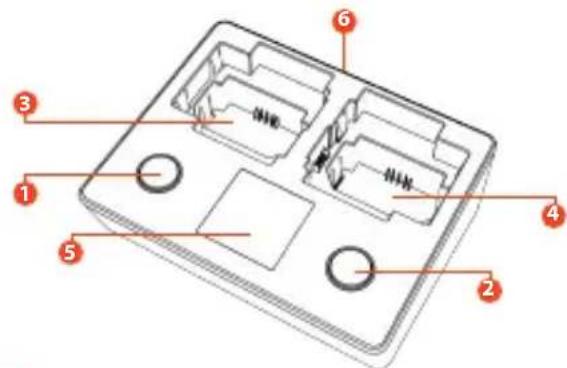

1) Tasto Canale 1
2) Tasto Canale 2
3) Slot batteria Canale 1
4) Slot batteria Canale 2
5) Schermo LCD
6) Ingresso alimentazione USB Type-C

Specifiche del caricabatterie

Modello: NP2

Porta ingresso di alimentazione: USB Type-C

Tensione di ingresso: 5 \~ 12V

Adattatore USB compatibile: 5 V / 1.0 A, 5 V / 2.0 A, QC 2.0 / 3.0

Corrente di carica massima: 1,5 A / Slot

Potenza massima complessiva in ingresso: 18W

Modalità di ricarica: normale / rapida

Temperatura di lavoro: 0 °C - 40 °C

Dimensioni: (L x W x H) 112 x 91 x 33.5mm

Peso: 115g

Istruzioni Operative

Questo caricabatterie permette di caricare due batterie diverse in modo indipendente.

1) Collegare il cavo USB type-C all'adattatore USB ed al caricabatterie, a questo punto l'NP2 sarà pronto per la ricarica. L'NP2 supporta vari adattatori USB e identifica automaticamente potenza in ingresso disponibile.

2) Inserire le batterie nello slot come mostrato di seguito. L'NP2 supporta la ricarica indipendente di diversi tipi di batterie (vedi compatibilità) identificando e regolando automaticamente i parametri di carica.

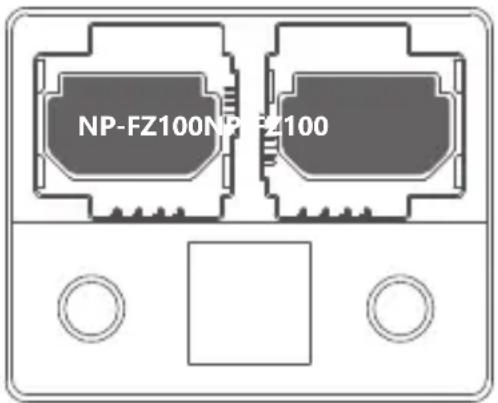

NP-FZ100NP-FZ100

Diagramma batteria NP-FZ100

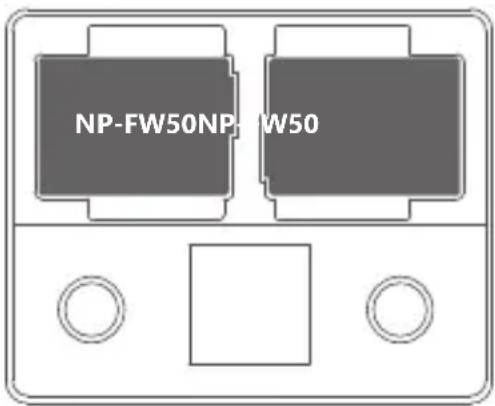

NP-FW50NP-FW50

Diagramma batteria NP-FW50

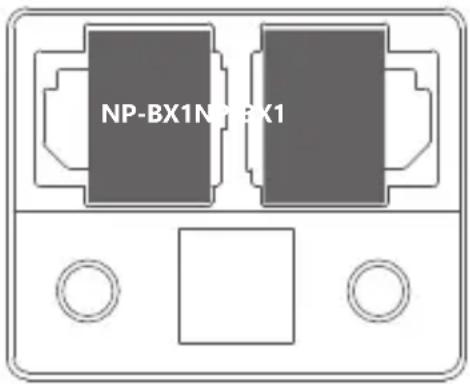

NP-BX1NIPB1

Diagramma batteria NP-BX1

3) dopo aver inserito correttamente una batteria, il caricabatterie emetterà un segnale acustico. La modalità di carica normale verrà avviata automaticamente senza bisogno di impostazioni. Per avviare la modalità di carica rapida, tenere premuto il pulsante del canale interessato per alcuni secondi (tasti 1 o 2), il canale corrispondente passerà alla modalità di carica rapida. ttenzione, la corrente di carica effettiva è limitata dalla potenza in uscita dall'adattatore usb. Il massimo wattaggio in ingresso per questo caricabatteria è 18 w quando si utilizza un adattatore che supporta qc 2.0 / 3.0. In modalità carica rapida utilizzerà sino al 75% della potenza massima disponibile nel canale prescelto.

4) Per visualizzare i dettagli dei parametri di carica, premere il pulsante al canale corrispondente, verranno visualizzati come mostrato in seguito:

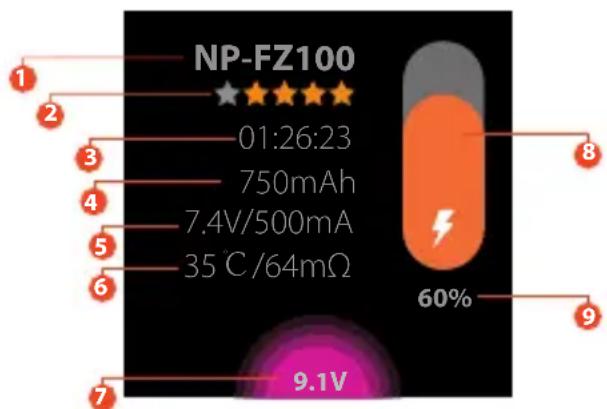

NP-FZ100 01:26:23 750mAh 7.4V/500mA 35 ℃/64mΩ 9.1V 60%

Dettagli schermata parametri di ricarica

1) Tipo di batteria
2) Valutazione salute della batteria
3) Tempo trascorso in ricarica
4) Carica immagazzinata
5) Tensione e corrente di carica
6) Temperatura e resistenza elettrica
7) Tensione di ingresso al caricabatteria: il colore di quest'area diventerà viola durante il collegamento con un adattatore compatibile QC.
8) Barra di stato della carica: la barra è di colore arancione nella modalità di Ricarica Normale e viola nella modalità di Carica Rapida. Diventa verde quando la carica è completa.
9) Percentuale stimata di carica della batteria.

Valutazione salute della batteria.

Lo stato di salute della batteria non verrà visualizzato durante l'intero processo di ricarica (tutte le stelle resteranno grigie). Al termine del ciclo di ricarica, il caricabatterie valuterà lo stato della batteria, in base alla resistenza elettrica e alla capacità di carica accumulata. Cinque stelle sono la classifica più alta.

Modalità standb

Quando il ciclo di carica è terminato, il caricabatteria dopo cinque minuti entra in modalità standby e la retroilluminazione del display scende al livello più basso. Inserendo o rimuovendo una batteria o premendo un pulsante qualsiasi si esce dalla modalità standby.

Limitazione di capacità

Per la salute e la sicurezza della batteria, il caricabatterie interrompe automaticamente la corrente di carica, e visualizza un messaggio di avviso quando la capacità caricata supera quella della capacità della batteria stessa.

Controllo del livello della batteria

Quando il caricabatterie non è collegato all'alimentazione USB, se si desidera verificare lo stato di una batteria, è possibile inserire la batteria nello slot e, tenendo premuto a lungo il tasto del canale corrispondente, è possibile osservare il livello della batteria. Lo schermo si spegne dopo cinque secondi per risparmiare il consumo della batteria stessa.

Nota: per le batterie NP-BX1, è necessario avere una batteria NP-FW50 o NP-FZ100 nell'altro spazio di ricarica per visualizzare correttamente il livello.

Parametri di carica del caricabatterie

Tipo Batteria	NP-FZ100	NP-FW50	NP-BX1
Voltaggio a Fine carica 8.40V	8.40V 4.20V
Corrente Massima in Carica Normale	1000mA	500mA 600mA
Tempo Stimato in Carica Normale(Approssimativamente a piena carica)	2.5h 2.5h 2.5h
Corrente Massima in Carica Rapida	1500mA 800mA 1000mA
Tempo Stimato in Carica Rapida (Approssimativamente a piena carica)	1.5h 1.5h 1.5h

Impostazioni di sistema

Quando il caricabatterie non ha una batteria inserita, premere a lungo i due pulsanti di selezione dei canali per accedere all'interfaccia di impostazione del sistema.

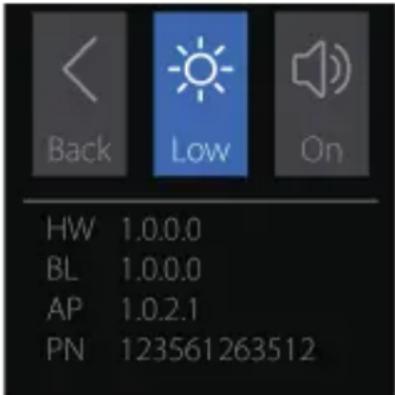

Back Low On HW 1.0.0.0 BL 1.0.0.0 AP 1.0.2.1 PN 123561263512

Nell'interfaccia delle impostazioni di sistema, premere il pulsante del primo canale per cambiare l'opzione selezionata e premere il pulsante del secondo canale per impostare i parametri delle opzioni selezionate.

Ritorna alla pagina precedente

Impostazioni luminosità schermo, ci sono tre opzioni: bassa, media, alta

Impostazione del segnale acustico, opzioni on e off

HW Versione Hardware BL Versione Software BOOT area

AP Versione Software APP area PN Codice PN

Aggiornamento del firmware

ISDT è costantemente impegnata nella ricerca della perfezione su tutti i suoi prodotti. I nostri ingegneri Ricerca e Sviluppo concentrano i loro sforzi per giorni e mesi sulla valorizzazione delle funzioni e degli algoritmi, nonché sull'ottimizzazione visiva. Il miglioramento continuo delle prestazioni è consentito con l'aggiornamento del firmware.

L'ultimo firmware disponibile può essere scaricato dal sito web ufficiale ISDT:

Passaggi per l' aggiornamento del caricabatterie NP2:

1) Collegare PC e NP2 con cavo dati USB Type-C; 2) Avviare il programma di aggiornamento e aggiornare il firmware dell'NP2 in base alle linee guida fornite del software; Bildschirm.

Contenuto della confezione

1) Caricabatteria ISDT- NP2
2) Cavo USB Type-C

Tutte le immagini, le dichiarazioni e le informazioni su questo prodotto sono solo di riferimento. Si prega di fare riferimento alle informazioni reali sul sito ufficiale www.isdt.co. SHENZHEN ISD TECHNOLOGY CO., LTD si riserva il diritto di modifica di specifiche e illustrazioni.
