BEDIENUNGSANLEITUNG NP2 ISDT
Vielen dank für den kauf des intelligenten ladegeräts isdt np2, das mit den akkutypen sony np-bx1, np-fz100 und np-fw50 kompatibel ist. Das ladegerät verfügt über einen lcd-bildschirm mit einem weiten betrachtungswinkel, der den status des ladevorgangs und die akkuparameter im detail anzeigen kann.
Die zwei voneinander unabhängigen ladekanäle können gleichzeitig akkus verschiedener typen laden. Das isdt np2 kann das akkumodell erkennen und sich so automatisch an die optimalen ladeparameter und ladealgorithmus anpassen.
Sicherheitshinweise
Lesen sie diese anweisungen und warnungen, bevor sie das produkt verwenden:
1) halten sie das ladegerät während des gebrauchs von wärmequellen und feuchtigkeit fern. Sorgen sie dafür das das gerät an allen seiten zur belüftung und wärmeableitung frei steht.
2) bitte erlauben sie kindern nicht, das ladegerät zu betreiben.
3) versuchen sie nicht, inkompatible batterien oder akkus mit diesem ladegerät aufzuladen. Das kann das ladegerät oder die akku beschädigen oder sogar katastrophale folgen zu haben.
4) bitte stellen sie sicher, dass das usb-netzteil mit der usb-spezifikation kompatibel ist.
Modell bezeichnung: NP2
Usb netzteil eingang: USB type-c
Eingangsspannung: 5-12v
Kompatible usb adapter: 5v/1.0a, 5v/2.0a, qc 2.0/3.0
Max. ladestrom: 1.5a je schacht
Max. eingangsleistung: 18w
Lademodi: normal- und schnellladen
Kompatible akku typen: np-fz100, np-fw50, np-bx1
Display: 240 x 240 ips lcd
Arbeitstemperatur: 0°C - 40°C
Abmessungen: (l x b x h) 112 x 91 x 33,5 mm
Gewicht: 115g
Bedienungsanleitung
In diesem ladegerät können zwei akkus in verschiedenen modi in verschiedenen kombinationen geladen werden.
1) schließen sie das usb-typ-c-kabel und den usb-netzadapter an. Damit ist das np2 bereit zum laden. Es unterstützt eine vielzahl von usb-netzteilen und erkennt automatisch die mögliche eingangsleistung.
2) legen sie die akkus wie unten gezeigt in den akkuschacht ein. Das np2 unterstützt das gemischte laden verschiedener akkutypen und kann die ladeparameter automatisch erkennen und anpassen.


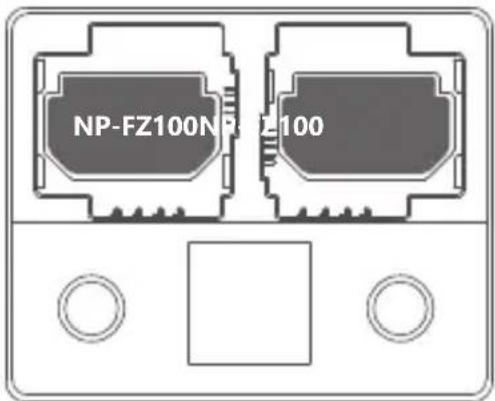

NP-FZ100NR2100NP-FZ100 akku anordnung


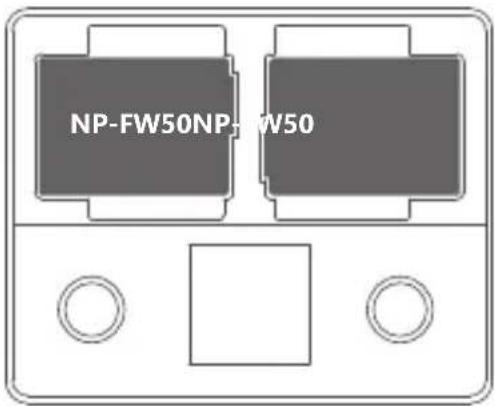

NP-FW50NP-FW50NP-FW50 akku anordnung


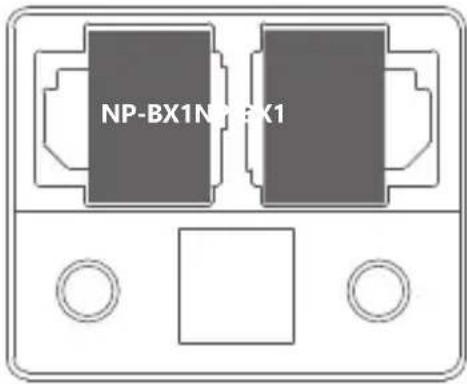

NP-BX1N K1NP-BX1 akku anordnung
30 nach dem korrekten einsetzen eines akkus gibt das ladegerät einen signalton aus. Der standard lademodus startet automatisch ohne einstellungen vornehmen zu müssen. Um in den schnelllade-modus zu wechseln, drücken sie einige sekunden lang die kanal bedientaste und der ausgewählte kanal wechselt in den schnelllade-modus. Bitte beachten sie, dass der tatsächliche ladestrom durch die max. Ausgangsleistung des usb-adapters begrenzt wird. Die maximale eingangsleistung beträgt 18 w bei verwendung eines standardadapters, der qc 2.0 / 3.0 unterstützt. Nachdem der kanal im schnelllademodus aktiviert wurde, wird ihm bis zu 75% der maximalen leistung zugewiesen.

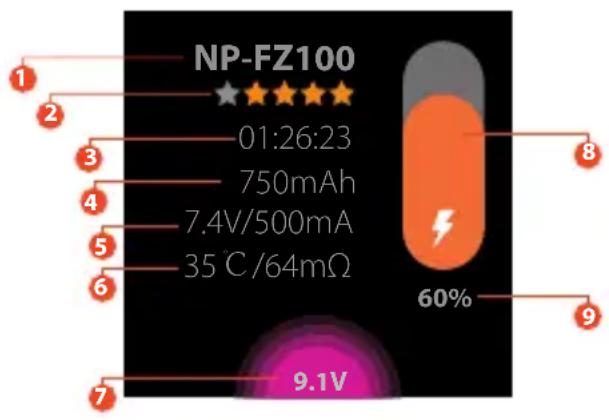

4) Um detaillierte ladeparameter für einzelne akkus anzuzeigen, drücken sie die entsprechende bedientaste, um den bildschirm mit den ladeparametern und den akkustatus wie nachfolgend beschrieben anzuzeigen:
1) Akku Typ
2) Genereller zustand des akkus
3) Abgelaufene ladezeit
4) Geladene kapazität
5) Ladespannung und strom
6) Temperatur und innenwiderstand
7) USB/Type C eingangsspannung - die farbe dieses bereichs wird beim anschluss an einen QC usb adapter violett.
8) Ladestatusleiste, die leiste ist im standardlademodus orange und im schnellademodus violett. Sie wird grün, wenn der ladevorgang abgeschlossen ist.
9) Prozentsatz der batterieladung
Genereller Zustand des Akkus
Der zustand des akkus wird während des ladens nicht angezeigt. Alle bewertungssterne sind während des ladevorgangs grau. Nachdem der ladezyklus abgeschlossen ist, bewertet das ladegerät den zustand der akkus basierend auf dem elektrischen innenwiderstand und der geladenen kapazität. Fünf sterne bedeutet der akku ist top in ordnung.
Standby Modus
Wenn sich das ladegerät im standby-modus befindet oder der ladezyklus beendet ist und die eingelegten akkus vollständig geladen sind, fällt die helligkeit der hintergrundbeleuchtung nach fünf minuten inaktivität auf den niedrigsten wert ab. Durch das einsetzen oder entfernen eines akkus oder das drücken einer beliebigen taste wird das ladegerät aus dem standby-modus geweckt.
Kapazitätsbegrenzung
Für den schutz des akkus und für die allgemeine sicherheit schaltet das ladegerät den ladestrom automatisch ab und zeigt eine warnmeldung an, wenn die bereits geladene kapazität die nennkapazität des zu ladenden akkus übersteigt.
Überprüfung der Akkuladung
Wenn das ladegerät nicht mit usb-strom verbunden ist, können sie, wenn sie den status eines akkus überprüfen möchten, einen akku in den akku-steckplatz einsetzen und mit einem langen druck auf eine der beiden kanaltasten die ladung des akkus ablesen. Der bildschirm wird nach fünf sekunden ausgeschaltet, um den stromverbrauch zu reduzieren.
Hinweis: bei np-bx1-akkus muss ein anderer np-fw50- oder np-fz100 akku in einem schacht stecken um das gerät für die messung mit strom zu versorgen.
Ladeparameter des NP2
| Akku Typ | NP-FZ100 | NP-FW50 | NP-BX1 |
| Ladeschlussspannung 8.40V | 8.40V 4.20V | ||
| max. Ladestrom im Normal Modus | 1000mA | 500mA 600mA | |
| Ladezeit im Normal Modus | 2.5h 2.5h 2.5h | ||
| max. Ladestrom im Schnelllade Modus | 1500mA | 800mA 1000mA | |
| Ladezeit im Schnelllade Modus | 1.5h 1.5h 1.5h |
Systemeinstellung

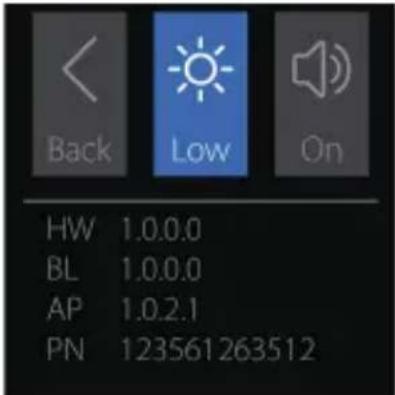

Wenn im ladegerät keinen akku eingelegt ist, drücken sie lange auf die zwei kanalwahltasten, um die systemeinstellungen aufzurufen.
Zur vorherigen Seite zurück
Display Helligkeit in 3 Stufen: niedrig, mittel, hoch
Lautstärkeeinstellung mit Ein/Aus Option
Isdt strebt bei allen produkten nach perfektion. Unsere ingenieure konzentrieren sich über tage und monate auf die verbesserung der funktionen, algorithmen und die visuelle optimierung. Durch ein firmwareupdate ist es einfach möglich ihr gerät auf den aktuellsten stand zu bringen.
Die neueste firmware kann von der offiziellen isdt-website heruntergeladen werden.
Die upgrade-schritte des np2 sind wie folgt:
1) verbinden sie pc und np2 mit einem usb-typ-c-datenkabel. 2) starten sie das firmware-update-programm und aktualisieren sie die firmware gemäß den anweisungen auf dem pc
1) Ladegerät NP2
2) USB-Typ-C-Kabel
Alle abbildungen, aussagen und textinformationen dieses produktes sind nur als referenz. Bitte beachten sie die aktuellen informationen auf der offiziellen website www.lsdt.Co Shenzhen isd technology co., Ltd behält sich das recht zur endgültigen erläuterung und änderung der spezifikation vor.
