Tiger E 7R MKIII - Éclairage BeamZ - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails
Type de produit	Projecteur à effet
Source lumineuse	Lampe 7R 230W
Température de couleur	8000K
Flux lumineux	15000 lumens
Angle de faisceau	5° à 30°
Modes de fonctionnement	DMX, automatique, maître/esclave
Contrôle DMX	16 canaux
Dimensions	300 x 300 x 500 mm
Poids	10 kg
Utilisation recommandée	Événements, concerts, spectacles
Maintenance	Nettoyage régulier de la lentille et des filtres
Sécurité	Ne pas exposer à l'humidité, utiliser avec précaution
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - Tiger E 7R MKIII BeamZ

Comment puis-je allumer le BeamZ Tiger E 7R MKIII ?

Pour allumer le BeamZ Tiger E 7R MKIII, branchez-le à une source d'alimentation et utilisez le bouton d'alimentation situé à l'arrière de l'appareil.

Pourquoi mon BeamZ Tiger E 7R MKIII ne s'allume-t-il pas ?

Vérifiez si l'appareil est correctement branché à une prise de courant fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment régler les couleurs d'éclairage sur le BeamZ Tiger E 7R MKIII ?

Vous pouvez régler les couleurs d'éclairage à l'aide de la télécommande fournie ou via le panneau de contrôle sur l'appareil. Consultez le manuel d'utilisation pour plus de détails sur les combinaisons de couleurs.

Le BeamZ Tiger E 7R MKIII fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal lors du fonctionnement, surtout pendant le mouvement des moteurs. Si le bruit est excessif, vérifiez si l'appareil est sur une surface stable et si les ventilateurs ne sont pas obstrués.

Comment puis-je réinitialiser le BeamZ Tiger E 7R MKIII ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez enfoncé le bouton de réinitialisation pendant quelques secondes tout en le rallumant.

Quelles sont les dimensions du BeamZ Tiger E 7R MKIII ?

Les dimensions du BeamZ Tiger E 7R MKIII sont de 31 cm x 24 cm x 43 cm.

Comment puis-je nettoyer le BeamZ Tiger E 7R MKIII ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez l'utilisation de produits chimiques agressifs qui pourraient endommager le revêtement.

Où puis-je trouver des pièces de rechange pour le BeamZ Tiger E 7R MKIII ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur BeamZ local ou sur le site officiel de BeamZ.

Comment mettre à jour le firmware du BeamZ Tiger E 7R MKIII ?

Pour mettre à jour le firmware, téléchargez la dernière version du firmware depuis le site officiel de BeamZ et suivez les instructions fournies dans le manuel d'utilisation.

Le BeamZ Tiger E 7R MKIII peut-il être contrôlé via DMX ?

Oui, le BeamZ Tiger E 7R MKIII est compatible avec le contrôle DMX. Connectez-le à un contrôleur DMX et configurez les canaux selon le manuel d'utilisation.

MODE D'EMPLOI Tiger E 7R MKIII BeamZ

AUERISSEMENT! Avant d'effectuer toute manipulation sur l'appareil, lisz avec attention la presente notice et conservez-la pour pouvoir vous y reporter ulterieurement. Elle contient des informations importantes sur I'installation, l'utilisation et I'entretien de I'appareil.

• Deballez l'appareil, vérifie soigneusement qu'il n'y a pas de dommages dus au transport avant de l'utiliser.
• Veuillez dire attentivement ces instructions et les suivre.
  Respectez tous les avertissements de sécurité. Ne retirez jamais les avertissements de sécurité ou autres informations figurant sur l'appareil.
  Assurez-vous qu'aucune ouie d'airation n'est obstruée, sinon il y a risque de surchauffe de l'appareil.

AUERTISSEMENT! Avant de brancher l'appareil à une prise d'alimentation, assurez-vous tout d'abord que la tension et la fréquence du secteur correspondant aux valeurs spécifiées sur l'appareil. S'il est équipé d'un sélecteur de tension, ne branchez l'appareil à la prise de courant que si les valeurs de l'appareil et celles de l'alimentation secteur correspondant. Si le cordon d'alimentation ou l'adaptateur secteur fourni ne s'adapte pas à votre prise murale, contactez votre electricien.

• A p r s h e t t
  Assurez-vous que le cordon d'alimentation n'est jamais serti ou endommage. Vérifiez régulierement l'appareil et le cordon d'alimentation.
• Debranche toujours le cordon d'alimentation du secteur lorsque l'appareil n'est pas utilisé ou avant de le nettoyer! Ne manipulez le cordon d'alimentation que par la fiche. Ne débranche jamais la fiche en tirant sur le cordon d'alimentation.
• Debranche le cordon d'alimentation et l'adaptateur secteur de la prise de courant s'il y a un risque de foudre ou avant une longue période d'inutilisation.
• N'allumez et n'éteignez pas l'appareil à intervalles rapprochés.
• Ne connectez pas l'appareil à un gradateur.
• Installéz l'appareil dans un endroit bien ventilé.
• Ne placez jamais de matériel sur l'objet.
• Ne laissez jamais la lumière du soleil s'allumer directement sur l'objet, même lorsque l'appareil ne fonctionne pas.
  Laissez always un espace libre de 50 cm au moins autour de l'appareil pour assurer une ventilation correcte.
  Veillez a ce que la zone située sous le lieu de montage soit always inaccessible au public lors de l'installation ou de l'entretien de l'appareil.
  Pour une hauteur de montage >100 cm, fixez toujours l'appareil avec une élingue de sécurité idoine. Fixez l'élingue uniquement aux points de fixation. L'élingue de sécurité ne doit jamais être fixée aux poignées de transport!
• Ne regardez jamais directement le faisceau lumineux. Gardez present à l'esprit que des changements rapides de lumière, par exemple une luzière clignotante, peuvent déclencher des crises d'épilepsie chez les personnes photosensibles ou epileptiques.
• Cet apparéil n'est pas conscience pour fonctionner en permanence. Des pauses d'utilisation régulières assureront un fonctionnement sans problème sur le long terme.

AVERTISSEMENT! Si le cordon d'alimentation de l'appareil est equiped'un contact de mise à la terre, il doit etre connecté a une prise de courant avec une terre de protection. Ne jamais désactiver la terre de protection d'un cordon d'alimentation.

Assurez-vous que l'appareil n'est pas exposé à une chaleur extreme, à l'humidité ou à la poussière.
Nettoyez l'appareil a laide d'un chiffon sec.
- Ne touchez pas le projecteur à mains nues pendant son fonctionnement (le boitier devient très chaud). Laissez le projecteur refroidir pendant 5 minutes au moins avant de le manipuler.
- Cet apparéil est conçu exclusivement pour une utilisation à l'intérieur, n'utilise pas cet apparéil à proximité immediate d'un liquide (ne s'applique pas aux équipements extérieurs spéciaux - dans ce cas, respectez les instructions spéciales indiquées ci-dessous). N'expose pas cet apparéil à des matérielux, liquides ou gaz inflammables.
Si l'appareil a ete expeo a des variations de temperature importantes (par ex. apres un transport), ne lallumez pas immediatement. La condensation pourait endommager suaereil. Laissez l'appareil eteint jusqu'a ce qu'il atteigne la temperature ambiente.
- N'essayez jamais de bridger l'interrupteur thermostatique ou les fusibles.
- Ne démontez pas ou ne modifiez pas l'appareil.
Pour le remplacement, utilisez uniquement des fusibles/ampoules de même type et de même puissance.
- Les réparations, l'entretien et le raccordement électrique ne doivent être effectuels que par un technicien qualifié.
La température ambiente doit toujours être comprise entre -5^ et +45^ .
Si cet apparieil est utilise dans un but autre que celui decrit dans ce manuel, il peut subir des dommages, dans ce cas, la garantie est cadreque.
- Les sacs en plastique doivent être gardés hors de portée des enfants.
L'appareil doit etre instalé hors de portée des enfants. Ne laissez jamais l'appareil en marche sans surveillance.

Ce symbole sur le produit ou sur son emballage indique que ce produit ne doit pas etre traite comme un dechet menager. Il doit etre déposé au point de collecte approprié pour le recyclage des équipements electriques et electroniques.

En vous assurant que ce produit est elimine correctement, you contribuerez a prevenir les consquences nategatives potencielles pour I'environnement et la santhe humaine, qui pourraient autrement etre causees par une manipulation inappriciée des dechets de ce produit. Le recyclage des matieres aux contribuera a preserver les ressources naturelles. Pour de plus amples informations sur le recyclage de ce produit, veillez contacter voe bureau municipal local, voote service d'elimination des dechets menagers ou le magasin ou you avces achete le produit.

INSTRUCTIONS DE DEBALLAGE

ATTENTION! Des reception du produit, déballez soignement le carton, vérifiez son contenu pour vous assurer que toutes les pieces sont presents et qu'elles ont été recues en bon état. Avisez immédiatement l'expéditeur et conserveze le matériel d'emballage; contrôle

si des pieces semblant endommagées lors de l'expédition ou si le colis lui-même montre des signes de mauvaise manipulation. Conserve l'emballage et tout le matériel d'emballage. Dans le cas où le produit doit être returné à l'usine, il est important que le produit soit returné dans son emballage d'origine.

Si l'appareil a ete exoé à des variations de temperature importantes (par ex. apres un transport), ne l allumez pas immediatement. La condensation possait endommager voire appareil. Laissez l'appareil eteint jusqu'à ce qu'il atteigne la temperature ambiente.

ALIMENTATION

Le type d'alimentation auquel le produit doit être connecté est indiqué sur l'étiquette à l'arrière du produit. Verifiez que la tension sectorur corresponde à cette tension, toutes les autres tensions que celles spécifiées peuvent endommager l'appareil. Le produit doit également être branché directement sur le secteur et peut être utilisé. Pas de gradateur ni d'alimentation régiable.

L'appareil est equiped'un connecteur de sortie d'alimentation.En fonction des conditions locales, plusieurs appareils peuvent etre reliés entre eux par l'entree et la sortie du bloc d'alimentation. Connectez un maximum de quatre unites (si vous utilise une tension de 230V/16A) à la suite. Utilisez un cable trois conducteurs homologue avec une section de 1,5mm^2 au moins.Respectez les instructions de montage du fabricant et le code couleur du cable.Neteignez pas I'appareil en retirant le cordon d'alimentation,mais utilise z interrupteur marche/arret ou schuko!

AUERTISSEMENT! Reliez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurez-vous que l'appareil dispose d'une mise à la terre électrique appropriée pour éviter tout risque d'électrocution ou d'accidie.

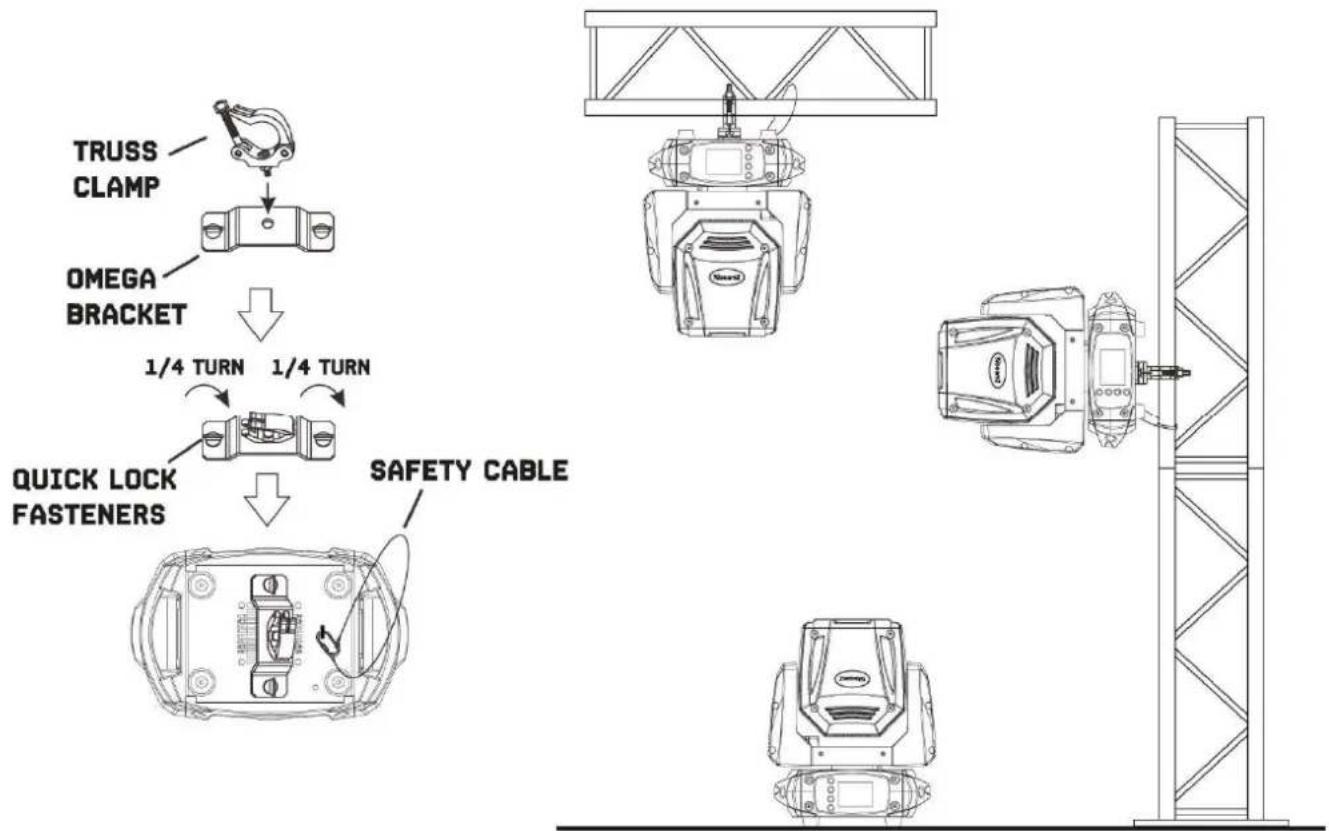

FIXATION

L'appareil peut etre instalé sur une surface stable et plane. Grace aux possibilés de fixation de la plaque de base, l'appareil peut egalment etre monté à l'envers sur une poutrelle, voir photo ci-dessous. Pour la fixation, il est nécessaire d'utiliser des colliers de serrage certifiés avec une capacité de charge correspondante. comme indiqué sur le schéma, les boulons de verrouillage rapiède supports oméga sont placés dans les ouvertures prévues à cet effet dans la plaque de base et tournés dans le sens des aiguilles d'une montre jusqu'à leur blocage (jusqu'à la butée). L'emplacement de montage doit etre suffisamment stable et pouvoir supporter un poids égal à 10 fois le poids de l'appareil. Fixez l'appareil à l'aide d'une élingue de sécurité afin qu'il ne puisse pas tomber.

Lors de toute installation, respectez toujours les directives europeennes et nationales concernant l'accrochage des produits, les structures et toutes les autres questions de sécurité. Faites toujours vérifier l'installation par un revendeur agréé!

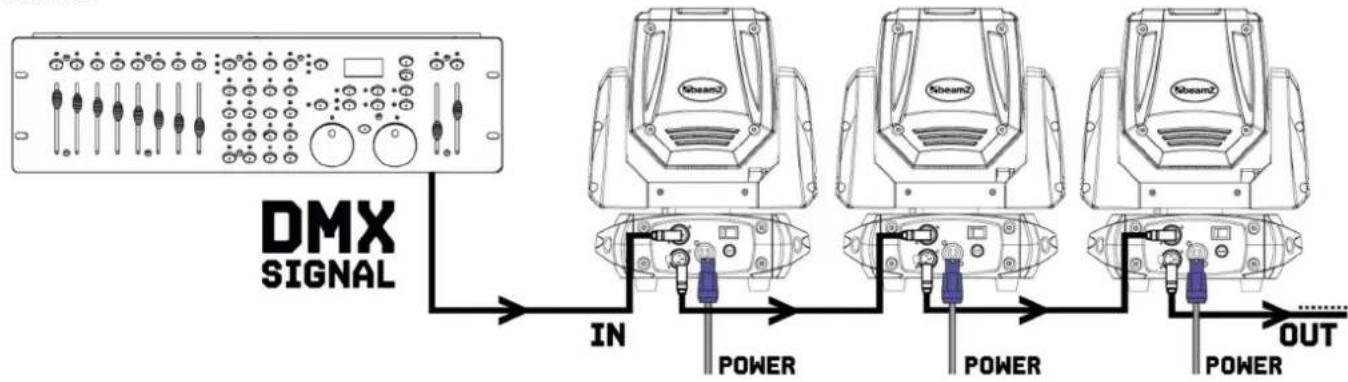

GESTION DMX512

Si you utilisez un contrôleur DMX standard, you pouze connecter la sortie DMX du contrôleur directement à l'entrée DMX du premier appeareil dans une chaine DMX. Connectez toujours la sortie d'un apparéil à l'entrée de l' apparéil suivant jusqu'à ce que tous les apparéils soient connectés entre eux.

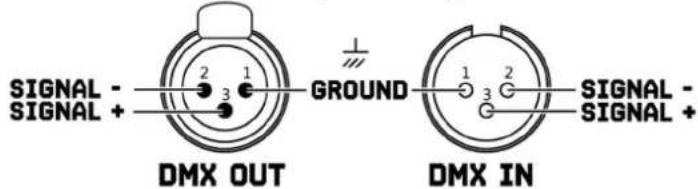

ATTENTION! sur le dernier apparéil, vous devez terminer la ligne DMX avec une résistance. Prenez un connecteur XLR et soudez une résistance de 120 ohms entre le signal (-) et le signal (+) et connectez-la à la sortie DMX du dernier apparéil sur la ligne.

NETTOYAGE

L'accumulation de poussière, de saleté et d'autres particules en suspension dans l'air réduira le rendement lumineux de l'appareil. Cela empêchera également le projecteur de refroidir correctement, ce qui réduira sa durée de vie. Le taux d'accumulation de saleté varie en fonction de facteurs environnementaux tels que la poussière en suspension dans l'air, l'utilisation de machines à fumée, le débit d'air des systèmes de ventilation, etc. Les ventilateurs de refroidissement de l'appareil accéléré l'accumulation et les particules de fumée générées dans l'atmosphère augmentent la tendance à l'encrassement.

Pour obtenir le meilleur rendement et la meilleure durée de vie de l'appareil, inspectez-le régulierement et nettoyez-le dés que vous voyage des signes d'accumulation de saleté.

Evaluz enenment de fonctionnement a cheque utilisation du projecteur. Dans des conditions poussiereuses ou enfumees, inspectez le projecteur apres quelques heures et verifiez frquement s'il capte la saleteplus rapidement que you ne le pesez. Etablissez un calendrier de nettoyage qui permittedra deliminera la salete avant qu'elle ne s'accumule.

Suivez les directives suivantes :

• Débranche le projecteur du secteur et laissez-le refroidir complètement avant de le nettoyer.
• N'utilise pas de solvants, d'abrasifs ou tout autre produit agressif pour nettoyer l'appareil.
• Passez l'aspirateur ou utilisez de l'air comprime à basse pression pour enlever la poussière et les particules libres des surfaces et des ouies d'aération. Empêchez les pales des ventilateurs de tourner avant de diriger un aspirateur ou un jet d'air vers le ventilateur, sinon vous risquez de faire tourner le ventilateur trop rapidement et de l'endommager.
  Nettoeyes composants en verre en les essuyant doucement avec un chiffon doux, propre, non peluchex et humidifié avec une solution détergente douce. Posez la solution sur le chiffon et non sur la surface à nettoyer. Evitez de frottier les surfaces vitrées.
• Sèchez le projeteur avec un chiffon doux, propre et non peluchex ou avec de l'air compriméasse pression avant de le remetre sous tension..

Si le fusible est defectueux, remplacez-le par un fusible de meme type et valeur. Avant de replacer le fusible, debranchez le cordon secteur.

Procedure:

Etape 1: Ouvrez le porte-fusible sur la face arrriere avec un tournevis.
Etape 2: Retirez l'ancien fusible du porte-fusible.
Etape 3: Installez le nouveau fusible dans le porte-fusible.
Etape 4: Replace the porte-fusible dans le boitier.

RESOLUTION DE PROBLEMES

La liste ci-dessous peut vous aider en cas de problèmes lors de l'utilisation du produit.

SYMPTOME	CAUSE POSSIBLE	ACTION SUGGEREE
Pas de répondse l'appareil. L'appareil n'est pas alimenté. Vérifiéz que l'appareil est sous tension.
	Le fusible a fondu ou problème interne.	Vérifiéz les cables et branchements.Remplacer le fusible moyen ou contacter le support Beamz ou un partenaire de service agréé Beamz. N'enlevez pas les couvercles de la base. N'essayez pas de replacer un fusible ou d'effectuer des réparations ou un entrelien qui ne sont pas décrits dans ce manuel d'utilisation à moins d'avoir l'autorisation du support Beamz ou du service autorisé Beamz.
L'appareil se réinitialise correctement mais ne répond pas (ou ne répond pas correctement) au contrôleur.	Le contrôleur DMX n'est pas relié. Reliez le contrôleur. Mauvaise ligne DMX. Vérifiéz les branchements et les cables. Réperez ou remplacez les cables défectueux. La ligne DMX n'a pas de résistance terminale. Insérez un bouchon DMX dans la prise de sortie DMX sur le dernier appareil de la ligne DMX. Mauvais adressage de l'appareil. Vérifiéz l'adresse de l'appareil et les réglages DMX. Un appareil est défectueux et perturbe la transmission des données dans la ligne DMX. Les pins 2 et 3 sont inversés dans la connexion XLR.	Vérifiéz les connecteurs DMX IN et OUT et reliées-les directement ensemble pour bridger un appareil à la fois jusqu'à ce que le fonctionnement soit rétabli. Faites appel à un technicien qualifié pour réparer l'appareil. Vérifiéz les cables et branchements. Installez un cable inversion de phase entre les appareils ou remplacez les broches 2 et 3 dans l'appareil qui se comporte de manière erratique.
Erreur après réinitialisation.	L'effet nécessite un réglage mécanique.	Vérifiéz la version du logiciel de l'appareil et les messages d'erreur pour plus d'informations. Contacter le service après-venture Beamz ou un partenaire de service agréé Beamz.
Le flux lumineux coupe de manière intermittente.	L'appareil est trop chaud. Laisser refroidir l'appareil. Réduire la température ambiente. Veillez à ce que l'air circule librement autour de l'appareil. Nettoyer l'appareil si nécessaire. Les LEDs sont endommagées. Débrancher l'appareil et contacter le service après-venture Beamz ou un partenaire agréé Beamz.. Les réglages de l'alimentation ne correspondant pas à la tension AC et à la fréquence locales.	Vérifiéz l'appareil. Vérifiéz les réglages et corrigez si besoin.

INSTRUKCJA BEZPIECZENSTWA

DMX Channels : 16 / 20
