LCBP450 - Éclairage BeamZ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Éclairage scénique
Marque	BeamZ
Modèle	LCBP450
Tension d'alimentation	AC 100-240 V, 50/60 Hz
Type de source lumineuse	LED
Protocoles de contrôle	DMX512, RDM
Température d'utilisation	-20 °C à +45 °C
Fixation	Support pour montage sur truss avec colliers de serrage certifiés ; utilisation d'une élingue de sécurité obligatoire pour hauteur >100 cm
Sécurité	Protection thermique, fusible remplaçable ; mise à la terre obligatoire ; ne pas utiliser avec un gradateur
Entretien	Nettoyage avec chiffon sec non pelucheux ; vérification régulière des vis, câbles et points de fixation
Réparabilité	Remplacement des fusibles par type identique ; réparation par technicien qualifié uniquement
Accessoires inclus (estimation)	Câble d'alimentation, élingue de sécurité (non spécifié)
Normes	CE, recyclage DEEE
Utilisation recommandée	Intérieur, endroit bien ventilé

FOIRE AUX QUESTIONS - LCBP450 BeamZ

Comment installer le LCBP450 ?

Installez l'appareil sur une surface stable ou fixez-le à l'envers sur une poutrelle à l'aide de colliers de serrage certifiés. Utilisez toujours une élingue de sécurité fixée aux points de fixation prévus pour une hauteur de montage supérieure à 100 cm. Respectez une distance de 50 cm autour de l'appareil pour la ventilation.

Comment connecter l'appareil en DMX ?

Connectez la sortie DMX du contrôleur à l'entrée DMX du premier appareil. Reliez ensuite la sortie DMX de chaque appareil à l'entrée du suivant. Sur le dernier appareil, placez un terminateur DMX (résistance de 120 ohms entre les broches 2 et 3) pour éviter les réflexions de signal.

Que faire si l'appareil ne répond pas ?

Vérifiez d'abord l'alimentation et les connexions. Assurez-vous que le fusible n'est pas fondu. Contrôlez la ligne DMX et l'adressage. Si nécessaire, débranchez un à un les appareils de la chaîne pour isoler un défaut. Pour tout problème persistant, contactez le support BeamZ.

Comment nettoyer le projecteur ?

Débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon doux, propre et non pelucheux imprégné d'une faible solution de nettoyage. N'utilisez pas de solvants ou d'abrasifs. Séchez avec un chiffon propre ou de l'air comprimé basse pression.

Quelle est la tension d'alimentation requise ?

L'appareil fonctionne sur une tension secteur de 100 à 240 V en courant alternatif, avec une fréquence de 50/60 Hz. Vérifiez l'étiquette au dos de l'appareil pour les valeurs précises.

Quel type de fusible utiliser ?

Utilisez uniquement des fusibles de même type et de même puissance que ceux d'origine. Pour le remplacement, adressez-vous à un technicien qualifié ou au service après-vente BeamZ.

Puis-je utiliser un gradateur (dimmer) avec cet appareil ?

Non, ne connectez jamais l'appareil à un gradateur. Il doit être branché directement sur le secteur avec un circuit protégé.

Comment utiliser la fonction RDM ?

La fonction RDM (Remote Device Management) permet de configurer à distance l'adresse DMX et d'autres paramètres via un contrôleur RDM compatible. Chaque appareil possède un identifiant RDM unique.

Que faire en cas de surchauffe ?

Laissez l'appareil refroidir, réduisez la température ambiante et assurez-vous que les ouïes de ventilation ne sont pas obstruées. Si le problème persiste, nettoyez l'appareil ou contactez le service après-vente.

Comment réinitialiser l'appareil ?

La réinitialisation s'effectue automatiquement à la mise sous tension. Si vous rencontrez des erreurs après la réinitialisation, vérifiez la version du logiciel et contactez le support BeamZ. Vous pouvez également couper l'alimentation quelques secondes pour forcer un redémarrage.

MODE D'EMPLOI LCBP450 BeamZ

AVERTISSEMENT! Avant d'effectuer toute manipulation sur l'appareil, lisez avec attention la présente notice et conservez-la pour pouvoir vous y reporter ultérieurement. Elle contient des informations importantes sur l'installation, l'utilisation et l'entretien de l'appareil.

• Déballez l'appareil, vérifiez soigneusement qu'il n'y a pas de dommages dus au transport avant de l'utiliser.
• Veuillez lire attentivement ces instructions et les suivre.
• Respectez tous les avertissements de sécurité. Ne retirez jamais les avertissements de sécurité ou autres informations figurant sur l'appareil. • Assurez-vous qu'aucune ouïe d'aération n'est obstruée, sinon il y a risque de surchauffe de l'appareil.

AVERTISSEMENT! Avant de brancher l'appareil à une prise d'alimentation, assurez-vous tout d'abord que la tension et la fréquence du secteur correspondent aux valeurs spécifiées sur l'appareil. S'il est équipé d'un sélecteur de tension, ne branchez l'appareil à la prise de courant que si les valeurs de l'appareil et celles de l'alimentation secteur correspondent. Si le cordon d'alimentation ou l'adaptateur secteur fourni ne s'adapte pas à votre prise murale, contactez votre électricien.

• Après avoir branché l'appareil, vérifiez tous les câbles afin d'éviter tout dommage ou accident, par exemple pour ne pas trébucher. • Assurez-vous que le cordon d'alimentation n'est jamais serré ou endommagé. Vérifiez régulièrement l'appareil et le cordon d'alimentation.
• Débranchez toujours le cordon d'alimentation du secteur lorsque l'appareil n'est pas utilisé ou avant de le nettoyer ! Ne manipulez le cordon d'alimentation que par la fiche. Ne débranchez jamais la fiche en tirant sur le cordon d'alimentation.
• Débranchez le cordon d'alimentation et l'adaptateur secteur de la prise de courant s'il y a un risque de foudre ou avant une longue période d'inutilisation. • N'allumez et n'éteignez pas l'appareil à intervalles rapprochés.
• Ne connectez pas l'appareil à un gradateur.
• Installez l'appareil dans un endroit bien ventilé.
• Ne placez jamais de matériau sur l'objectif.
• Ne laissez jamais la lumière du soleil se réfléchir directement sur l'objectif, même lorsque l'appareil ne fonctionne pas.
• Laissez toujours un espace libre de 50 cm au moins autour de l'appareil pour assurer une ventilation correcte. • Veillez à ce que la zone située sous le lieu de montage soit toujours inaccessible au public lors de l'installation ou de l'entretien de l'appareil.
• Pour une hauteur de montage >100 cm, fixez toujours l'appareil avec une élingue de sécurité idoine. Fixez l'élingue uniquement aux points de fixation. L'élingue de sécurité ne doit jamais être fixée aux poignées de transport!
• Ne regardez jamais directement le faisceau lumineux. Gardez présent à l'esprit que des changements rapides de lumière, par exemple une lumière clignotante, peuvent déclencher des crises d'épilepsie chez les personnes photosensibles ou épileptiques.
• Cet appareil n'est pas conçu pour fonctionner en permanence. Des pauses d'utilisation régulières assureront un fonctionnement sans problème sur le long terme.

AVERTISSEMENT! Si le cordon d'alimentation de l'appareil est équipé d'un contact de mise à la terre, il doit être connecté à une prise de courant avec une terre de protection. Ne jamais désactiver la terre de protection d'un cordon d'alimentation.

• Assurez-vous que l'appareil n'est pas exposé à une chaleur extrême ou à la poussière. - Nettoyez l'appareil à l'aide d'un chiffon sec. - Ne touchez pas le projecteur à mains nues pendant son fonctionnement (le boîtier devient très chaud). Laissez le projecteur refroidir pendant 5 minutes au moins avant de le manipuler. • N'exposez pas cet appareil à des matériaux, liquides ou gaz inflammables. - Si l'appareil a été exposé à des variations de température importantes (par ex. après un transport), ne l'allumez pas immédiatement. La condensation pourrait endommager votre appareil. Laissez l'appareil éteint jusqu'à ce qu'il atteigne la température ambiante. • N'essayez jamais de bridger l'interrupteur thermostatique ou les fusibles. - Ne démontez pas ou ne modifiez pas l'appareil. • Pour le remplacement, utilisez uniquement des fusibles/ampoules de même type et de même puissance. - Les réparations, l'entretien et le raccordement électrique ne doivent être effectués que par un technicien qualifié. - La température ambiante doit toujours être comprise entre -20°C et +45°C. - Si cet appareil est utilisé dans un but autre que celui décrit dans ce manuel, il peut subir des dommages, dans ce cas, la garantie est caduque. - Les sacs en plastique doivent être gardés hors de portée des enfants. • L'appareil doit être installé hors de portée des enfants. Ne laissez jamais l'appareil en marche sans surveillance.

Ce symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être traité comme un déchet ménager. Il doit être déposé au point de collecte approprié pour le recyclage des équipements électriques et électroniques.

En vous assurant que ce produit est éliminé correctement, vous contribuerez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine, qui pourraient autrement être causées par une manipulation inappropriée des déchets de ce produit. Le recyclage des matériaux contribuera à préserver les ressources naturelles. Pour de plus amples informations sur le recyclage de ce produit, veuillez contacter votre bureau municipal local, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Instructions de deballage

ATTENTION! Dès réception du produit, déballez soigneusement le carton, vérifiez son contenu pour vous assurer que toutes les pièces sont présentes et qu'elles ont été reçues en bon état. Avisez immédiatement l'expéditeur et conservez le matériel d'emballage; contrôlez si des pièces sont endommagées lors de l'expédition ou si le colis lui-même montre des signes de mauvaise manipulation. Conservez l'emballage et tout le d'emballage. Dans le cas où le produit doit être retourné à l'usine, il est important que le produit soit retourné dans son emballage d'origine.

Si l'appareil a été exposé à des variations de température importantes (par ex. après un transport), ne l'allumez pas immédiatement. La condensation pourrait endommager votre appareil. Laissez l'appareil éteint jusqu'à ce qu'il atteigne la température ambiante.

Alimentation

Le type d'alimentation auquel le produit doit être connecté est indiqué sur l'étiquette à l'arrière du produit. Vérifiez que la tension secteur corresponde à cette tension, toutes les autres tensions que celles spécifiées peuvent endommager l'appareil. Le produit doit également être branché directement sur le secteur et peut être utilisé. Pas de gradateur ni d'alimentation réglable.

AVERTISSEMENT! Reliez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurez-vous que l'appareil dispose d'une mise à la terre électrique appropriée pour éviter tout risque d'électrocution ou d'incendie.

L'appareil peut être installé sur une surface stable et plane. Grâce aux possibilités de fixation de la plaque de base, l'appareil peut également être monté à l'envers sur une poutrelle, voir photo ci-dessous. Pour la fixation, il est nécessaire d'utiliser des colliers de serrage certifiés avec une capacité de charge correspondante. Comme indiqué sur le schéma, les boulons de verrouillage rapide des supports oméga sont placés dans les ouvertures prévues à cet effet dans la plaque de base et tournés dans le sens des aiguilles d'une montre jusqu'à leur blocage (jusqu'à la butée). L'emplacement de montage doit être suffisamment stable et pouvoir supporter un poids égal à 10 fois le poids de l'appareil. Fixez l'appareil à l'aide d'une élingue de sécurité afin qu'il ne puisse pas tomber.

Lors de toute installation, respectez toujours les directives européennes et nationales concernant l'accrochage des produits, les structures et toutes les autres questions de sécurité. Faites toujours vérifier l'installation par un revendeur agréé!

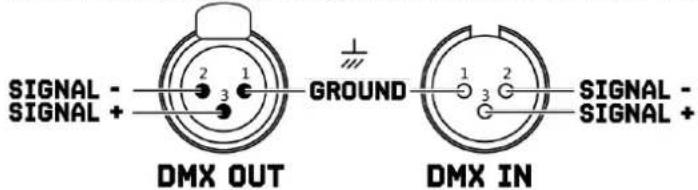

Gestion DMX512

Si vous utilisez un contrôleur DMX standard, vous pouvez connecter la sortie DMX du contrôleur directement à l'entrée DMX du premier appareil dans une chaîne DMX. Connectez toujours la sortie d'un appareil à l'entrée de l'appareil suivant jusqu'à ce que tous les appareils soient connectés entre eux.

ATTENTION! sur le dernier appareil, vous devez terminer la ligne DMX avec une résistance. Prenez un connecteur XLR et soudez une résistance de 120 ohms entre le signal (-) et le signal (+) et connectez-la à la sortie DMX du dernier appareil sur la ligne.

Contrôle RDM

Cet appareil peut communiquer en utilisant le RDM (Remote Device Management) via Artnet DMX512. RDM est un protocole de communication bidirectionnel pour les systèmes de contrôle DMX512, c'est le standard ouvert pour la configuration DMX512 et le monitoring.

Le protocole RDM permet d'insérer des paquets de données dans une ligne DMX512 sans affecter les équipements non-RDM existants. Le système permet à un contrôleur ou à un contrôleur RDM spécial d'envoyer et de recevoir des commandes d'appareils spécifiques.

La fonction RDM vous permet, par exemple, de régler à distance l'adresse de démarrage DMX de vos appareils. Ceci est particulièrement utile lorsque le projecteur est installé dans un endroit inaccessible. Chaque unité possède un RDM UID (numéro d'identification unique).

Entretien

Évaluez l'environnement d'exploitation et établissez un calendrier d'inspection et de nettoyage suivant les points ci-dessous :

• Débranchez le projecteur de l'alimentation électrique et laissez-le refroidir complètement avant de l'inspecter et de le nettoyer. • Vérifiez que les vis et les boulons utilisés pour installer le projecteur sont bien serrés et ne présentent pas de trace de corrosion.
• Contrôlez le boîtier, les points de fixation et les points de montage, ils ne doivent présenter aucun signe de déformation, d'usure ou de fatigue.
• Contrôlez les pièces mécaniques en mouvement, celles-ci ne doivent présenter aucun signe d'usure ou de fatigue. • Vérifiez les câbles d'alimentation électrique et de signal, ils ne doivent présenter aucun dommage ou fatigue. • N'utilisez pas de solvants, d'abrasifs ou d'autres produits agressifs pour nettoyer l'appareil.
• Essuyez le projecteur et nettoyez la plaque de verre avec un chiffon doux, propre et non pelucheux imbibé d'une faible solution de nettoyage. Posez la solution sur le chiffon et non sur la surface à nettoyer. Évitez de frotter les surfaces vitrées.
• Séchez le projecteur, les connecteurs et les contacts avec un chiffon doux, propre, non pelucheux ou de l'air comprimé basse pression avant de remettre le projecteur sous tension.

Resolution de problemes

La liste ci-dessous peut vous aider en cas de problèmes lors de l'utilisation du produit.

SYMPTOME	CAUSE POSSIBLE	ACTION SUGGEREE
Pas de réponse de l'appareil.	L'appareil n'est pas alimenté.Le fusible a fondu ou problème interne.	Vérifiez que l'appareil est sous tension.Vérifiez les câbles et branchements.Remplacer le fusible moyen ou contacter le support Beamz ou un partenaire de service agréé Beamz. N'enlevez pas les couvercles de la base. N'essayez pas de remplacer un fusible ou d'effectuer des réparations ou un entretien qui ne sont pas décrits dans ce manuel d'utilisation à moins d'avoir l'autorisation du support Beamz ou du service autorisé Beamz.
L'appareil se réinitialise correctement mais ne répond pas (ou ne répond pas correctement) au contrôleur.	Le contrôleur DMX n'est pas relié.Mauvaise ligne DMX.La ligne DMX n'a pas de résistance terminale.Mauvais adressage de l'appareil.Un appareil est défectueux et perturbe la transmission des données dans la ligne DMX.Les pins 2 et 3 sont inversés dans la connexion XLR.	Reliez le contrôleur.Vérifiez les branchements et les câbles.Réparez ou remplacez les câbles défectueux.Insérez un bouchon DMX dans la prise de sortie DMX sur le dernier appareil de la ligne DMX.Vérifiez l'adresse de l'appareil et les réglages DMX.Débranchez les connecteurs DMX IN et OUT et relies-les directement ensemble pour bridger un appareil à la fois jusqu'à ce que le fonctionnement soit rétabli. Faites appel à un technicien qualifié pour réparer l'appareil.Vérifiez les câbles et branchements. Installez un câble inversion de phase entre les appareils ou remplacez les broches 2 et 3 dans l'appareil qui se comporte de manière erratique.
Erreur après réinitialisation.	L'effet nécessite un réglage mécanique.	Vérifiez la version du logiciel de l'appareil et les messages d'erreur pour plus d'informations.Contacter le service après-vente Beamz ou un partenaire de service agréé Beamz.
Le flux lumineux coupe de manière intermittente.	L'appareil est trop chaud.Les LEDs sont endommagées.Les réglages de l'alimentation ne correspondent pas à la tension AC et à la fréquence locales.	Laisser refroidir l'appareil. Réduire la température ambiante. Veillez à ce que l'air circule librement autour de l'appareil. Nettoyer l'appareil si nécessaire.Débrancher l'appareil et contacter le service après-vente Beamz ou un partenaire agréé Beamz..Débranchez l'appareil. Vérifiez les réglages et corrigez si besoin.
