Notice Facile SparkleWall LED96 - Éclairage BeamZ - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SparkleWall LED96 BeamZ au format PDF.
| Caractéristiques techniques | BeamZ SparkleWall LED96 |
|---|---|
| Type d'éclairage | LED |
| Nombre de LEDs | 96 |
| Couleurs disponibles | RGB (Rouge, Vert, Bleu) |
| Modes d'éclairage | Statique, clignotant, fondu |
| Alimentation | 230V AC |
| Consommation électrique | 50W |
| Dimensions | 600 x 400 x 100 mm |
| Poids | 5 kg |
| Utilisation | Idéal pour les événements, concerts, fêtes et installations permanentes |
| Maintenance | Nettoyage régulier des lentilles et vérification des connexions électriques |
| Sécurité | Ne pas exposer à l'humidité, utiliser sur une surface stable |
| Informations générales | Produit certifié CE, garantie de 2 ans |
FOIRE AUX QUESTIONS - SparkleWall LED96 BeamZ
Questions des utilisateurs sur SparkleWall LED96 BeamZ
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Éclairage au format PDF gratuitement ! Retrouvez votre notice SparkleWall LED96 - BeamZ et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SparkleWall LED96 de la marque BeamZ.
MODE D'EMPLOI SparkleWall LED96 BeamZ
ATENCIÓN: Se recomienda encarecidamente que la limpieza interna sea llevada a cabo por trabajador cualificado!18 FRANÇAIS Nous vous remercions d’avoir acheté un appareil Beamz. Veuillez lire la présente notice avant l’utilisation afin de pouvoir en profiter pleinement. Veuillez lire la notice avant utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement. - Avant d’utiliser l’appareil, prenez conseil auprès d’un spécialiste. Lors de la première mise sous tension, il est possible qu’une odeur soit perceptible. C’est normal, l’odeur disparaîtra peu de temps après. - L’appareil contient des composants porteurs de tension. N’OUVREZ JAMAIS le boîtier. - Ne placez pas des objets métalliques ou du liquide sur l’appareil, cela pourrait causer des décharges électriques et dysfonctionnements. - Ne placez pas l’appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l’appareil sur une surface vibrante. N’obturez pas les ouïes de ventilation. - L’appareil n’est pas conçu pour une utilisation en continu. - Faites attention au cordon secteur, il ne doit pas être endommagé. - Lorsque vous débranchez l’appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon. - Ne branchez pas et ne débranchez pas l’appareil avec les mains mouillées. - Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur. - Si l’appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l’appareil, NE L’ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l’appareil à un rhéostat ou un dimmer. - Pour éviter tout risque d’incendie ou de décharge électrique, n’exposez pas l’appareil à la pluie ou à l’humidité. - Seul un technicien habilité et spécialisé peut effectuer les réparations - Branchez l’appareil à une prise 220-240 V/50 Hz avec terre, avec un fusible 10-16 A. - Pendant un orage ou en cas de non utilisation prolongée de l’appareil, débranchez l’appareil du secteur. - En cas de non utilisation prolongée de l’appareil, de la condensation peut être créée. Avant de l’allumer, laissez l’appareil atteindre la température ambiante. Ne l’utilisez jamais dans des pièces humides ou en extérieur. - Pendant le fonctionnement, le boîtier est très chaud. Ne le touchez pas pendant le fonctionnement et juste après. - Afin d’éviter tout accident en entreprise, vous devez respecter les conseils et instructions. - Assurez l’appareil avec une élingue de sécurité s’il doit être monté au plafond. Utilisez un système de crochets. Assurez- vous que personne ne puisse se trouver sous l’appareil. Il doit être monté à 50 cm au moins de tout matériau inflammable et à un mètre au moins de toute surface pour garantir son bon refroidissement. - Cet appareil contient des LEDs de grande intensité. Ne regardez pas directement les LEDs pour éviter tout troubles de la vision. - N’allumez pas et n’éteignez pas l’appareil de manière répétée. Cela réduit sa durée de vie. - Conservez l’appareil hors de la portée des enfants. Ne laissez pas l’appareil sans surveillance. - N’utilisez pas d’aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste. - Ayez toujours les mains propres pour utiliser l’appareil. - Ne forcez pas les réglages. - Si l’appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer. - Pour nettoyer l’appareil, n’utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec. - Tenez toujours l’appareil éloigné de tout équipement électrique pouvant causer des interférences. - Pour toute réparation, il faut impérativement utiliser des pièces d’origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses. - Eteignez toujours l’appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l’appareil. - Assurez-vous que le cordon secteur n’est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état. - La tension d’alimentation est de 220-240 V~/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d’alimentation du pays est compatible avec l’appareil. - Conservez l’emballage d’origine pour pouvoir transporter l’appareil en toute sécurité. Ce symbole doit attirer l’attention de l’utilisateur sur les tensions élevées présentes dans le boîtier de l’appareil, pouvant engendrer une décharge électrique. Ce symbole doit attirer l’attention de l’utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées. NE REGARDEZ PAS DIRECTEMENT LA LENTILLE. Cela peut créer des troubles de la vision. Les personnes photosensibles et épileptiques doivent prendre en compte les effets que ce jeu de lumière peut causer. Cet appareil porte le symbole CE. Il est interdit d’effectuer toute modification sur l’appareil. La certification CE et la garantie deviendraient caduques ! NOTE: Pour un fonctionnement normal de l’appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F. Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une déchetterie. Demandez conseil aux autorités locales ou à votre revendeur. Données spécifiques. Les valeurs actuelles peuvent légèrement varier d’un appareil à l’autre. Tout droit de modification réservé sans notification préalable.19 INSTALLATION
- L’installation de l’appareil doit être pensée et réalisée de telle sorte que le support de fixation puisse supporter 10 fois le poids de l’appareil pendant une heure sans aucune déformation.
- L’installation doit toujours être assurée par un second système de fixation, par exemple un filet ou une élingue. Ce second système doit être conçu de telle sorte que aucun élément de l’installation ne puisse tomber si la fixation principale venait à rompre.
- Assurez-vous que la zone sous l’emplacement de montage ne puisse pas accueillir de public pendant le montage, le démontage et l’utilisation.
- Le responsable du fonctionnement doit faire approuver par un expert les conditions d’installation et d’utilisation de l’appareil avant la première mise en service et après tout changement.
- Le responsable du fonctionnement doit faire approuver par un expert les conditions d’installation et d’utilisation de l’appareil, une fois par an.
- L’appareil doit être installé de telle sorte que personne ne puisse l’atteindre, passer dessous ou être assis.
ALIMENTATION Vous trouvez sur l’étiquette à l’arrière de l’appareil, le type d’alimentation à utiliser. Vérifiez que la tension d’alimentation corresponde à celle mentionnée. Toute autre alimentation peut endommager l’appareil. Reliez l’appareil au secteur, il est prêt à être utilisé. En aucun cas, vous ne devez utiliser de dimmer ou d’alimentation réglable. INSTRUCTIONS DEBALLAGE A réception du produit, déballez-le avec précaution, vérifiez le contenu pour vous assurer que tous les composant sont bien là et sont en bon état. Contenu de l’emballage: - Rideau à LEDs (3x2 m : 151.200 et 151.201 / 2x1 m : 151.202) - Télécommande - Contrôleur - Cordon d’alimentation - Notice d’utilisation - Clips Zip (50 pcs 151.200 et 151.201 / 30 pcs 151.202) - Sacoche de transport - LEDs de remplacement INSTALLATION Le rideau à LEDs doit être installé par un professionnel. Ne bloquez aucune sortie d’urgence avec le rideau. Reliez le cordon de transmission de données du rideau à la prise Signal Out du contrôleur. Attachez le rideau à une structure en utilisant les accessoires de fixation adéquats. Les rideaux à LEDs sont constitués de LEDs de grande luminosité et d’un tissu retardant au feu. Le système de gestion est agréable à utiliser. Les rideaux à LEDs peuvent être utilisés pour différents types d’installations et pétré reliés entre eux facilement. Les rideaux à LEDs peuvent produire de nombreux effets : stroboscope, toutes les LEDS allumées et éteintes, flash, dimming, gestion par le son.
ATTENTION : Lors de l’installation, tenez compte des normes nationales respectives ! Seuls des revendeurs et installateurs habilités peuvent procéder à l’installation. ATTENTION : Lorsque vous installez l’appareil, assurez-vous qu’il n’y a aucun matériau fortement inflammable (décorations par exemple) à 0,5 mètres au moins de l’appareil.20 CONTROLEUR MENU Touche pour accéder au menu ou revenir à une option précédente.
Pour avancer dans la liste de menu et augmenter la valeur numérique dans une fonction. DOWN Pour reculer dans la liste de menu et diminuer la valeur numérique dans une fonction. ENTER Pour sélectionner et mémoriser le menu en cours ou confirmer la valeur ou l’option dans un menu.
REGLAGES DMX Canal Fonction Valeur Description
LED Rouge ou ¼ blanc froid 000-255 Gradation 0-100%
LED Verte ou ¼ blanc froid 000-255 Gradation 0-100%
LED Bleue ou ¼ blanc froid 000-255 Gradation 0-100%
LED blanche ou ¼ blanc froid 000-255 Gradation 0-100%
Mode 000-050 Manual mode Ch1-6 051-200 Mode automatique 201-255 Mode son
Vitesse 000-255 Lent à rapide

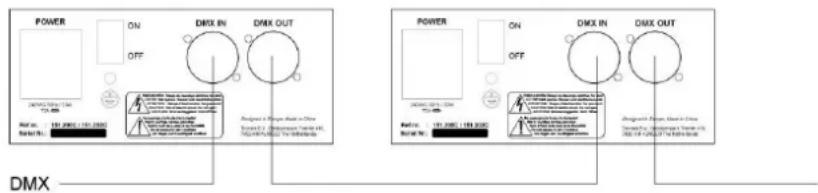

BRANCHEMENT DMX512 Si vous utilisez un contrôleur DMX classique, vous pouvez relier la sortie DMX du contrôleur directement à l’entrée DMX du premier appareil dans une chaîne DMX. Reliez toujours la sortie d’un appareil à l’entrée de l’appareil suivant jusqu’à ce que tous les appareils soient reliés. Si vous utilisez un contrôleur avec connexion DMX 5 pôles, vous devez utiliser un adaptateur 5 pôles / 3 pôles.
Sur l’appareil, le cordon DMX doit être terminé par un bouchon. Soudez une résistance 120 ohms entre signal (-) et signal (+) sur une prise XLR 3 pôles et branchez-la à la sortie DMX du dernier appareil de la chaîne. ADRESSAGE DMX Chaque appareil dispose de 8 canaux DMX. Pour garantir une transmission correcte des signaux de commande vers chaque appareil, il doit avoir une adresse. C’est réglable pour chaque appareil en changeant l’adresse de démarrage DMX via le panneau de commande. L’adresse de démarrage DMX est définir comme le premier canal à partir duquel l’appareil réagit au contrôleur. Assurez-vous que les canaux DMX ne se chevauchent pas pour que chaque appareil puisse être géré correctement et indépendamment. Si plusieurs appareils sont réglés sur une adresse DMX, ils fonctionnent de manière synchrone.21 TELECOMMANDE Fonctions des touches:
5. Gestion par le son
6. Strobe (Appuyez 9 à 10 fois pour sélectionner la vitesse du strobe). De plus lent au plus rapide.
7. Fade (Appuyez 9 à 10 fois pour sélectionner la vitesse du fade). De plus lent au plus rapide.
8. Pour choisir le programme (Appuyez 9 à 10 fois pour sélectionner la vitesse du strobe). De plus lent
Si le fusible a fondu, remplacez-le uniquement par un fusible de même type et puissance. Avant de le remplacer, débranchez impérativement le cordon secteur. Procédure : Etape 1: Ouvrez le compartiment fusible sur le panneau arrière avec un petit tournevis. Etape 2: Retirez l’ancien fusible du porte-fusible. Etape 3: Placez le nouveau fusible. Etape 4: Remettez le porte-fusible dans le boîtier.
Par rapport aux lampes à incandescence, les LEDs ont une durée de vie très longue, généralement il n’est pas nécessaire de les remplacer. Cependant, en cas de défaut, des modules de remplacement de LEDs sont prévus.
1. Débranchez le cordon de liaison entre le rideau à LEDs et le contrôleur.
2. Ouvrez la fermeture à glissières sur le côté du rideau ; les branchements des modules de LEDs sont accessibles.
3. Avant de débrancher les fiches du module défectueux, notez les polarités (petits repères “+“ et “-“ sur la platine). Si besoin, retirez les adhésifs sur les connecteurs pour débrancher les prises.
4. Reliez le module de remplacement en respectant la polarité.
5. Depuis le devant du rideau, retirez l’anneau plastique noir autour de la LED, de la platine du module défectueux,
6. Insérez la LED du module de rechange par l’arrière via le trou dans le rideau, et par l’avant, insérez un anneau
plastique noir via le tissu pour que les deux pins s’engagent dans les trous correspondants sur la platine.
7. Une fois les modules remplacés, refermez la fermeture à glissières.
NETTOYAGE Le nettoyage des lentilles optiques internes et externes et / ou miroirs doit être fait régulièrement pour un rendu lumineux optimal. La fréquence de nettoyage dépend de l’environnement d’utilisation : de la poussière, fumée ou un environnement très sale peuvent générer une accumulation importante de salissures sur les optiques.
- Assurez-vous que personne ne se trouve sous l’emplacement d’installation pendant le nettoyage.
- Les boîtiers, fixations et éléments d’installation (plafond, structures, suspensions) ne doivent présenter aucune déformation.
- Le cordon secteur ne doit pas présenter de dommage ; si un problème est détecté, il doit être immédiatement être remplacé.
- Pour protéger l’appareil de toute surchauffe, les ventilateurs et ouïes d’aération doivent être nettoyés tous les mois.
- L’intérieur de l’appareil doit être nettoyé tous les ans avec un compresseur.
- Pour le nettoyage, utilisez un tissu doux et du liquide de nettoyage pour vitres usuel.
- Séchez correctement tous les éléments.
- Nettoyez les optiques externes tous les mois au moins. Nettoyez les optiques internes tous les 30 à 60 jours au moins.
ATTENTION : Nous recommandons fortement que le nettoyage intérieur soit fait par un technicien qualifié.22
