BEDIENUNGSANLEITUNG SparkleWall LED96 BeamZ

Vielen Dank für den Kauf dieses Beamz gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können. Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzchnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.
• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten. Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Das Gehäuse wird sehr warm. Während des Betriebs und gleich danach nicht das Gehäuse anfassen.

• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.

• Wenn das Gerät an der Decke befestigt werden soll, muss es mit einer zusätzlichen Sicherheitskette abgesichert werden. Benutzen Sie ein Traversen system mit Haken. Während der Montage darf sich niemand im Bereich darunter aufhalten. Das Gerät muss mindestens 50cm von brennbaren Materialien entfernt angebracht werden. Lassen Sie einen Mindestabstand von 1m an jeder Seite des Geräts frei, um ausreichende Kühlung zu gewährleisten.
• Das Gerät besitzt eine hochintensive LED. Niemals direkt in die LED blicken, um die Augen nicht zu beschädigen.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

NIEMALS DIREKT IN DIE LINSE BLICKEN. Dies kann Ihre Augen verletzen. Epileptiker müssen die

Auswirkungen berücksichtigen, die die Effekte dieses gerat auf ihre Gesundheit haben können. Das Gerät ist CE geprüft. Daher dürfen KEINE Veränderungen vorgenommen werden. Außerdem verfällt bei Veränderungen am Gerät jeglicher Garantieanspruch!

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG). Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG). (Lithium)Batterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüß treffen durch Isolieren der Pole mit Klebestreifen. Der Entnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

INSTALLATION

VORSICHT: Bitte beachten Sie die entsprechende nationale Gesetzgebung während der Montage! Die Installation darf nur von befugten Angestellten oder Fachleuten ausgeführt werden.

• Die Aufhängung des Geräts muss 10-mal das Eigengewicht 1 Stunde lang ohne Spuren von Verformung tragen können.
- Die Anlage muss immer mit einer zweiten Sicherheitsvorrichtung z.B. einem geeigneten Fallnetz abgesichert werden. Die zweite Sicherheitsvorrichtung muss so gebaut sein, dass keine Teile des Geräts auf den Boden fallen können, falls die Hauptbefestigung nachgibt.
- Achten Sie drauf, dass sich während der Montage, Demontage und Wartung keine Personen unter dem Montageplatz befinden.
- Der Benutzer muss sicherstellen, dass alle sicherheitstechnischen Anlagen von einem Fachmann geprüft werden, bevor er die Anlage zum ersten Mal in Betrieb nimmt oder nach Änderungen der Anlage.
• Der Benutzer muss sicherstellen, dass die Anlage einmal im Jahr von einem Fachmann geprüft wird.
- Das Gerät muss an einem Ort angebracht werden, wo es nicht von Personen erreicht werden kann und wo sich keine Personen weder stehend noch sitzend aufhalte.

VORSICHT: Beim Installieren des Geräts darauf achten, dass sich keine brennbaren Materialien (Dekorationsartikel usw.) in weniger als 0,5m Entfernung befinden.

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

UNPACKING INSTRUCTION

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Inhalt:

• Sparkle wall LED Schwarzer Vorhangstoff (3x2mtr. 151.200 und 151.201 / 2x1mtr. 151.202)
• Sparkle wall LED fernbedienung
• Sparkle wall LED Controller
• Stromkabel
• Gebrauchsanleitung
• Kabelbinder (50 stück 151.200 und 151.201 / 30 stück 151.202)
• Tragetasche
• Ersatzteile LED's

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

INSTALLATION

Der LED-Vorhang muss fachgerecht und sicher montiert werden. Es dürfen keine Fluchtwege durch den LED-Vorhang versperrt werden! Verbinden Sie das Datenkabel des LED-Vorhangs mit der "Signal Out"-Buchse des Controllers. Befestigen Sie den Vorhang an einer Traverse.

Die Sparklewall LED Vorhänge sind von High-Brightness LEDs und schwer entflammbar. Die Steuerung ist für freundliche Bedienung ausgelegt. Die Sparklewall LED Vorhänge können für verschiedene Einbauarten hergestellt werden, und können einfach untereinander verbunden werden.

The Sparklewall LED hat viele Effekte: Statische Farben, Strobe-Effekt, Dimmen, Sound-Aktiv usw.

CONTROLLER

MENU ▲ ▼ ENTER

MENU-TASTE

Verwenden Sie zum Aufrufen des Menüs oder Rückkehr eine vorherige Menü option.

UP-TASTE

Navigiert nach oben durch das Menü und erhöht den Wert einer Funktion.

DOWN-TASTE

Navigiert nach unten durch das Menü und verringert den Wert einer Funktion.

ENTER-TASTE

Dient zur Auswahl und speichern Sie das aktuelle Menü die aktuelle Funktion Wert oder eine Option in einem Menü zu bestätigen.

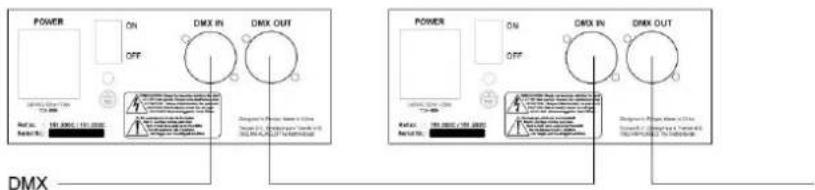

DMX-512 ANSCHLUSS

Wenn Sie einen standard Controller verwenden, können Sie den DMX-Ausgang des Controllers direkt mit dem DMX-Eingang des ersten Gerätes der DMX-Kette verbinden. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind. Sollen DMX-Controller mit 5-polige XLR-Ausgängen angeschlossen werden, müssen 5-polige nach 3-polige Adapter verwendet werden.

POWER ON OFF DMX IN DMX OUT Power ON OFF DMX IN DMX OUT DRUM 100 (MAX) / MAX 200 (MAX) DRUM 100 (MAX) / MAX 200 (MAX) DRUM 100 (MAX) / MAX 200 (MAX) DRUM 100 (MAX) / MAX 200 (MAX) DRUM 100 (MAX) / MAX 200 (MAX) DRUM 100 (MAX) / MAX 200 (MAX) DRUM 100 (MAX) / DRUM 100 (MAX) / DRUM 100 (MAX) / DRUM 100 (MAX) / DRUM 100 (MAX) / DRUM 100 (MAX) / DRUM 100 (MAX) / DRUM 100 (MAX) / DRUM 100 (MAX) / DRUM 100 (MAX) / DRUM 100 (MAX) / MAX 200 (MAX) DRUM 100 (MAX) / MAX 200 (MAX) DRUM 100 (MAX) / MAX 200 (MAX) DRUM 100 (MAX) / MAX 200 (MAX) DRUM 100 (MAX) / MAX 200 (MAX) DRUM 100 (MAX) /\ MAX 200 (MAX) DRUM 100 (MAX) /\ MAX 200 (MAX) DRUM 100 (MAX) /\ MAX 200 (MAX) DRUM 100 (MAX) /\ MAX 200 (MAX) DRUM 100 (MAX) /\ MAX 200 (MAX) DRUM 100 (MAX) /\ MAX 200 (MAX) DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DRU DCM X DCM IN DCM OUT

Achtung, Am letzten Gerät muss das DMX-Kabel durch einen Abschlusswiderstand abgeschlossen werden. Dazu wird ein XLR-Stecker in den DMX-Ausgang am letzten Gerät gesteckt, bei dem zwischen Signal (-)und Signal (+) ein 120 Ohm Widerstand eingelötet ist.

DMX ADRESSIERUNG

Die controller der LED-Vorhang belegt 8 DMX Steuerkanäle. Damit die DMX Steuersignale richtig an jedes Gerät adressiert werden, müssen die Geräte kodiert werden. Die Kodierung muss an jedem Gerät einzeln durchgeführt werden, indem Sie über das Control Board die entsprechende DMX Startadresse einstellen.

Die DMX Startadresse ist der erste Kanal, auf den das Gerät auf Signale vom Controller reagiert. Bitte vergewissern Sie sich, dass sich die DMX-Steuernkanäle nicht mit anderen Geräten überlappen, damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere Geräte auf eine DMX-Adresse definiert, arbeiten sie synchron.

DMX SETTING

Channel	Function	Value	Description
1	Master Dimmer	000-255	Dimmen 0-100%
2	LED Rote oder 1⁄4 Kalt weiss	000-255	Dimmen 0-100%
3	LED Grün oder 1⁄4 Kalt weiss	000-255	Dimmen 0-100%
4	LED Blaue oder 1⁄4 Kalt	000-255	Dimmen 0-100%
5	LED Weiß oder 1⁄4 Kalt weiss	000-255	Dimmen 0-100%
6	Strobe-Effekt	000-003	Keine strobe
		004-255	Strobe (von langsam bis schnell)
7	Mode	000-050	Manual control ch1-6
		051-200	Auto mode
		201-255	Sound mode
8	Geschwindigkeit	000-255	Auto mode (langsam bis schnell)

FERNBEDIENUNG

1 2 3 4 5 6 7 8 9 10 11 12 DIGITAL BENTIL COUNTER

Tastenfunktion:

1. 151.200/151.202 Rote LED (Ein/Aus), 151.201 ¼ Kalt weiss (Ein/Aus)
2. 151.200/151.202 Grüne LED (Ein/Aus), 151.201 ¼ Kalt weiss (Ein/Aus),
3. 151.200/151.202 Blaue LED (Ein/Aus), 151.201 ¼ Kalt weiss (Ein/Aus),
4. 151.200/151.202 Weiß LED (Ein/Aus), 151.201 ¼ Kalt weiss (Ein/Aus),
5. Sound-Aktiv
6. Strobe-Effekt(Presse 9-10 mal der Blitz auf Blitzgeschwindigkeit zu wählen, von langsam bis schnell)
7. Fade (Presse 9-10 mal der Blitz auf Blitzgeschwindigkeit zu wählen, von langsam bis schnell)
8. Auto mode (Presse 9-10 mal der Blitz auf Blitzgeschwindigkeit zu wählen, von langsam bis schnell)
9. Up (Geschwindigkeit)
10. Nach unter (Geschwindigkeit)
11. Enter/Bestätigen
12. DMX512

SICHERUNGSWECHSEL

Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzsteckerziehen).

Vorgehensweise:

Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendreher.

Schritt 2: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter.

Schritt 3: Setzen Sie die neue Sicherung in den Sicherungshalter ein.

Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.

AUSWECHSELN DER LEDS

LEDs haben gegenüber Glühlampen eine sehr hohe Lebensdauer und müssen in der Regel nicht ausgewechselt werden. Für den Fall, dass es doch einmal zu einem Defekt kommt, liegen einige LED Module als Ersatz bei.

1. Die Kabelverbindung zwischen LED-Vorhang und Controller trennen.
2. Den Reißverschluss an der Seite des LED-Vorhang öffnen. Die Anschlüsse der LED-Module sind jetzt zugänglich.
3. Vor dem Abziehen der Stecker vom defekten Modul auf die Polung achten (kleine Zeichen „+“ und „-“ auf der Platine). Wenn nötig, den Sicherungsklebstoff an den Steckverbindungen entfernen, damit die Stecker herausgezogen werden können.
4. Das Ersatzmodul mit der gleichen Polung anschließen.
5. Den schwarzen Kunststoffring, der die LED umfasst, von der Vorderseite des Tuchs aus der Platine des defekten Moduls ziehen und das Modul entfernen.
6. Die LED des Ersatzmoduls von hinten durch das Loch im Tuch stecken und einen schwarzen Kunststoffring von vorne so durch das Tuch stecken, dass die beiden Stifte in den dafür vorgesehenen Löchern der Platine einrasten.
7. Nach dem Auswechseln der nötigen Module den Reißverschluss wieder schließen.

REINIGUNG UND WARTUNG

Der inneren und äußeren optischen Linsen und / oder Spiegel müssen regelmäßig gereinigt werden, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Umgebung, in der das: feuchte, verrauchte und besonders verschmutzte Umgebung führen zu größerer Verschmutzung auf den Linsen des Geräts verursachen.

• Stellen Sie sicher, dass der Bereich unterhalb des Geräts befinden sich keine unbefugten Personen im Servicefall.
- Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein.
• An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine Verformungen sichtbar sein.
- Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse Leitungen) oder Ablagerungen aufweisen. Um den Laser vor Überhitzung Lüfter und Lüftungsschlitze sollten monatlich gereinigt werden, zu schützen.
• Das Objektiv und Spiegel sollten regelmäßig gereinigt werden. Diese Zeit ist abhängig von der vorhandenen Schmutz.
- Reinigen Sie es nur mit einem trockenen Tuch.
- Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!
- Reinigen Sie das Objektiv sauber mindestens einmal im Monat.
- Änderungen, ohne dass Sie den vom Hersteller geändert informieren.

ACHTUNG: Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten!
