GEBRUIKSAANWIJZING SparkleWall LED96 BeamZ

Hartelijk dank voor de aanschaf van dit Beamz lichteffect. Neemt U a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.
• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.

• De behuizing wordt zeer warm, raak deze dan ook niet aan bij gebruik en direct na gebruik..
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Zorg voor een extra veiligheidsketting als het apparaat op hoogte wordt gehangen. Gebruik een truss-systeem met montagehaak. Ga nooit onder het apparaat staan bij ophanging. Monteer minimaal 50 cm van brandbare objecten en laat tenminste 1 meter vrij aan weerszijden voor een deugdelijke ventilatie.
• Dit apparaat bezit een hoge intensiteit LED; kijk nooit in de LED om oogbeschadigingen te voorkomen.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Zorg dat uw handen schoon zijn tijdens het gebruik.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controlleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

Kijk NOOIT DIRECT IN DE LENS. Dit kan uw ogen beschadigen. Daarnaast dienen epileptici rekening te houden met de effecten die dit toestel creëert. Dit apparaat is CE goedgekeurd ; er mogen geen veranderingen modificaties worden doorgevoerd ; deze kunnen de CE status te niet doen met alle gevolgen van dien. Tevens vervalt de garantie!

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

INSTALLATIE

LET OP: Het installeren dient conform de wet en gestelde eisen te geschieden! Ook dient het installeren te geschieden door vakbekwaam personeel!

• De constructie van de ophanging dient zo te zijn dat deze 10 keer het gewicht per uur van het toestel kan dragen.
• Het lichteffect moet altijd worden gezekerd met een tweede beveiliging zoals een vangnet of veiligheidsketting. De tweede beveiliging moet zodanig zijn geconstrueerd dat geen enkel deel naar beneden kan vallen.
  • Zorg ervoor dat geen enkel individu tijdens installatie, reparatie enz. onder het toestel staat of door kan lopen.
• De gebruiker is verantwoordelijk voor het toestel, de installatie en de veiligheid van het geheel. Is deze daartoe niet in staat dient altijd een externe deskundige in de arm genomen te worden die het geheel controleert en de verantwoordelijkheid op zich neemt.
• De gebruiker dient minstens eens per jaar het toestel en de installatie te laten controleren, op veiligheid, technische werking van de laser enz., door een externe deskundige.

LET OP: Bij de installatie van de laserunit mag geen ontvlambaar materiaal aanwezig zijn (decoratie materiaal, enz.). Houd tenminste 50 cm afstand tot oppervlakken en andere lasers!

AANSLUITSPANNING

Op het label aan de achterzijde van de controller staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan de controller onherstelbaar worden beschadigd. Tevens moet de controller direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

UITPAKKEN

LET OP! Onmiddellijk na ontvangst, zorgvuldig uitpakken van de doos, controleer de inhoud om ervoor te zorgen dat alle onderdelen aanwezig zijn en zijn in goede staat zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het apparaat moet worden teruggestuurd, is het belangrijk dat de apparatuur in originele verpakking wordt geretourneerd.

Inhoud:

• Sparkle wall LED Afstandbediening
• Sparkle wall LED Controller
• Voedingskabel
• Handleiding
• Kabelbinder (50pcs 151.200 en 151.201 / 30 pcs 151.202)
• Draagtas
• Reserve LED's

- Sparkle wall LED Gordijn (3x2mtr. 151.200 en 151.201 / 2x1mtr. 151.202)

Als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat niet onmiddellijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur komt en steek vervolgens de voeding stekker in het stopcontact/wandcontactdoos.

INSTALLATIE

Het LED gordijn moet worden geïnstalleerd door een professional. Blokkeer nooit vluchtwegen met het LED-gordijn! Sluit het signaalkabel van het LED gordijnen aan op de "LED CURTAIN" van de controller. Bevestig de LED gordijn aan een truss.

De Sparklewall LED gordijnen zijn gemaakt van hoge helderheid LED's, en brandvertragend doek. De controller is ontworpen voor gebruiksvriendelijke bediening. De Sparklewall LED gordijnen kunnen worden toegepast on diverse installatie en kunnen onderling eenvoudig worden verbonden.

De Sparklewall LED beschikt over diverse effecten: stroboscoop, dimmen, geluid gestuurd etc.

CONTROLLER

MENU ▲ ▼ ENTER

MENU

Gebruiken om toegang te krijgen tot het menu of een vorig menu-optie terug te keren.

UP

Navigeert naar boven door het menu en verhoogt de waarde in een functie.

DOWN

Navigeert naar beneden door het menu en verlaagt de waarde in een functie.

ENTER

Gebruikt voor het selecteren en opslaan van de huidige menu of om de huidige functie waarde te bevestigen of optie in een menu.

DMX-512 AANSLUITEN

Als u gebruik maakt van een standaard DMX-lichtstuartafel, kunt u de DMX uitgang van de stuartafel rechtstreeks aansluiten op de DMX ingang van het eerste DMX apparaat. Sluit altijd de DMX uitgang aan op de eerst volgende DMX ingang van het volgende apparaat totdat alle apparaten zijn aangesloten. Als je een lichtstuartafel gebruikt met 5-pins DMX connector dient u gebruikt te maken van een 5-pin naar 3-pins verloop adapter.

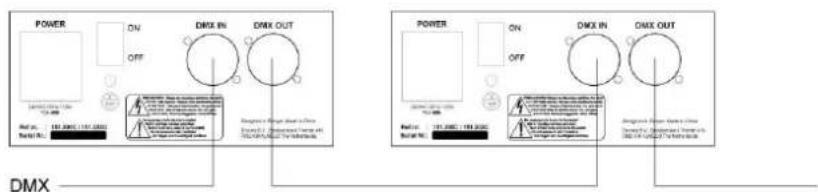

POWER DN OFF DMX IN DMX OUT Power ON OFF DMX IN DMX OUT DMX Power DN OFF DMX IN DMX OUT Power DN OFF DMX IN DMX OUT

Opgelet bij het laatste apparaat, dient u de DMX-lijn af te sluiten met een eindweerstand. Soldeer een 120 Ohm weerstand tussen signaal (-) en signaal (+) in een 3-polige XLR connector en steek deze in de DMX uitgang van het laatste apparaat in de lijn.

DMX ADRESSERING

De controller van dit LED gordijn beschikt over 8 DMX-kanalen. Om alle DMX-apparaten juist te laten functioneren dient u de controller het juiste DMX-kanalen toe te wijzen. Het DMX startadres wordt ingesteld via het controlepaneel.

Het startadres wordt gedefinieerd als het eerste kanaal waarop controller moet reageren. Zorg ervoor dat u geen overlappende kanalen heeft zodat u elk apparaat correct en onafhankelijk kunt bedienen via uw lichtstuartafel. Als er meerdere apparaten zijn gedefinieerd met hetzelfde DMX adres, zullen deze synchroon werken.

DMX SETTING

Channel	Function	Value	Description
1	Dimmer	000-255	Dimmen 0-100%
2	LED Rood of 1⁄4 koud wit	000-255	Dimmen 0-100%
3	LED Goen of 1⁄4 koud wit	000-255	Dimmen 0-100%
4	LED Blauw of 1⁄4 koud wit	000-255	Dimmen 0-100%
5	LED Wit of 1⁄4 koud wit	000-255	Dimmen 0-100%
6	Stroboscoop	000-003	Geen Strobe
		004-255	Strobe (langzaam naar snel)
7	Programma	000-050	Handmatige mode Ch1-6
		051-200	Auto mode
		201-255	Geluid mode
8	Snelheid	000-255	Auto mode snelheid

AFSTANDSBEDIENING

Functies van de knoppen:

1. 151.200/151.202 Rode LED (aan/uit), 151.201 ¼ Koud wit (aan/uit)
2. 151.200/151.202 Groene LED (aan/uit), 151.201 ¼ Koud wit (aan/uit)
3. 151.200/151.202 Blauwe LED (aan/uit), 151.201 ¼ Koud wit (aan/uit)
4. 151.200/151.202 Witte LED (aan/uit), 151.201 ¼ Koud wit (aan/uit)
5. Geluid gestuurd
6. Stroboscoop (druk 9-10 keer om de snelheid in te stellen van langzaam naar snel)
7. Fade (druk 9-10 keer om de snelheid in te stellen van langzaam naar snel)
8. Auto (druk 9-10 keer om de snelheid in te stellen van langzaam naar snel)
9. Omhoog (snelheid)
10. Omlaag (snelheid)
11. Enter
12. DMX 512

VERVANGEN ZEKERING

Indien de zekering defect is, dient u de zekering te vervangen door een zekering van hetzelfde type en waarde. Voor het vervangen van de zekering, schakel eerst de stroom uit en volg de onderstaande stappen:

Stap 1: Open de zekeringhouder op het achterpaneel met een passende platte schroevendraaier.

Stap 2: Verwijder de oude zekering uit de zekeringhouder.

Stap 3: Installeer de nieuwe zekering in de zekeringhouder.

Stap 4: Plaats de zekeringhouder in de behuizing.

VERVANGEN LED'S

Vergeleken met gloeilampen, hebben LED's een zeer lange levensduur en hoeven meestal niet vervangen te worden. Echter, voor het geval er één defect gaat worden er een paar extra LED-modules meegeleverd.

1. Demonteer de signaalkabel tussen de LED gordijn en de controller.
2. Open de ritssluiting aan de zijkant van de LED-gordijn, de aansluitingen van de LED-modules zal nu toegankelijk zijn.
3. Voordat u de stekkers van de defecte module verwijderd, let op de polariteit (+" en "-" op de printplaat). Indien nodig de hechtmiddel op de connectoren verwijderen om de stekker te kunnen demonteren.
4. Sluit het reserve module met dezelfde polariteit aan.
5. Vanaf de voorzijde van het doek, verwijder de zwarte plastic ring rond de LED van de defecte LED module en verwijder de LED module.
6. Plaats de LED reserve-module van de achterkant door het gat in het doek. Steek de zwarte plastic ring door het doek, zodat de twee pinnen overeenkomen met de gaten op de printplaat.
7. Na het vervangen van de module kunt u de rits weer sluiten.

ONDERHOUD

Het schoonmaken van inwendige en uitwendige optische lenzen en / of spiegels moet regelmatig worden uitgevoerd om de lichtopbrengst te optimaliseren. Schoonmaken frequentie is afhankelijk van de omgeving waarin het toestel wordt gebruikt: een klamme, rokerige of bijzonder vuile omgeving kan een grotere opeenhoping van vuil veroorzaken op de optische uitrusting.

• Zorg er voor dat gedurende het onderhoud zich geen individuen bevinden onder het toestel.
• Schakel het toestel uit, trek de stekker uit het stopcontact en wacht tot de laser is afgekoeld.
• Behuizing, bevestiging en installaties (plafond, truss, ophanging) moeten van deugdelijke aard zijn.
• Het netsnoer mag niet beschadigd zijn en moet direct vervangen worden, ook bij kleine defecten.
• Om de laser te beschermen tegen oververhitting dienen ventilatoren en ventilatie openingen iedere maand schoongemaakt te worden.
• De lens en spiegels dienen periodiek schoongemaakt te worden. Deze periode is afhankelijk van de aanwezige viezigheid.

- Alleen schoonmaken met een droge doek.

- Gebruik geen reinigingsmiddelen.

- Maak de lens tenminste iedere maand schoon.

- Modificaties door de fabrikant worden zonder u op de hoogte te brengen doorgevoerd.

LET OP: Wij adviseren u het reinigen en servicen van het toestel uit te laten voeren door een vakbekwaam persoon.
