MANUAL DE USUARIO SparkleWall LED96 BeamZ

Enhorabuena por la compra de este efecto de luces Beamz. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas. Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.
• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.
• Durante el funcionamiento, la carcasa se calienta muchísimo. No la toque durante el funcionamiento o inmediatamente después.

• Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.

• Asegure el aparato con una cadena de seguridad extra si el aparato se monta en un techo. Utilice un sistema de truss con ganchos. Asegúrese de que nadie permanece en el área de montaje. Monte el efecto a una distancia de al menos 50cm de materiales inflamables y deje un espacio de al menos 1 metro a cada lado para permitir que haya suficiente ventilación.

• Este aparato contiene LEDs de alta luminosidad. No mire a la luz del LED para evitar daños en su vista.
• No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
• Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
• No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
• Solo maneje el aparato con las manos limpias.
• No fuerce los controles.
• Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
• NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
• Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
• Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
• Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
• Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
• El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
• Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NO MIRE DIRECTAMENTE A LA S LENTES. Puede dañarle la vista. Las personas propensas a tener ataques epilépticos deben tener en cuenta los efectos que este efecto de luces puede tener en ellos. Este aparato ha obtenido el certificado CE. Está prohibido hacer cambios en el aparato. ¡Invalidaría el certificado CE y su garantía!

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

INSTALACIÓN

PRECAUCIÓN: Por favor, considere las normas nacionales respectivas durante la instalación! La instalación sólo debe ser realizada por un empleado autorizado o distribuidores!

Atención:

• La instalación del aparato debe ser de una manera que puede soportar 10 veces el peso durante 1 hora sin sufrir deformaciones dañosas.
• La instalación siempre debe ser efectuada con un accesorio de seguridad secundario, por ejemplo, una red de anclaje adecuado. Este accesorio de seguridad secundario debe ser construido de una manera que ninguna parte de la instalación pueda caer si falla el accesorio principal.
• Asegúrese de que el área por debajo del sitio de instalación está libre de personas ajenas durante el montaje, dedesmontaje y reparación.
• El operador tiene que asegurarse de que instalaciones de seguridad y de máquinas son inspeccionadas por un perito antes de tener en funcionamiento por primera vez y después de los cambios antes de tomar otra puesta en marcha.
• El operador tiene que asegurarse de que instalaciones de seguridad y de máquinas son inspeccionados por un baquiano una vez por año.
• El aparato debe instalarse en la posición en la que las personas no pueden llegar y donde las personas puedan caminar o sentarse.

PRECAUCIÓN: Al instalar el aparato, asegúrese de que no hay muy en material inflamable (artículos de decoración, etc.) entre una distancia mínima de 0,5 metros.

FUENTE DE ALIMENTACIÓN

En la etiqueta de la parte posterior del efecto luminoso que se indica en este tipo de fuente de alimentación debe estar conectado. Compruebe que la tensión de red corresponda a esto, todos los otros voltajes a la especificada, el efecto de la luz puede ser irreparable. El efecto de luz también debe estar conectado directamente a la red y puede ser utilizado. No dimmer o fuente de alimentación ajustable.

INSTRUCCIONES DESEMBALAJE

Inmediatamente después de recibir este producto, desempaque cuidadosamente la caja de cartón, compruebe el contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones.

Contenido:

• Cortina (3x2mtr. 151.200 y 151.201 / 2x1mtr. 151.202)
• Control remoto
• Controlador
• Cable alimentación
• Manual
• Lazos zip reutilizables (50pcs 151.200 y 151.201 / 30 pcs 151.202)
• Bolsa transporte
• Recambios de LED's

INSTALACIÓN

La cortina LED debe ser instalada por un profesional. Nunca bloquee las rutas de escape con la cortina LED! Conecte el cable de datos cortinas LED con la toma de la señal de salida del controlador. Coloque la cortina LED a una armadura, por ejemplo, usando los conectores apropiados

Las cortinas LED Sparklewall están hechas de alto brillo LED y tela retardante de fuego. El sistema de control está diseñado para un funcionamiento amigable. Las cortinas LED Sparklewall se pueden producir por diversas formas de instalación, y se pueden conectar uno a otro fácilmente y libremente

Puede trabajar para producir una gran cantidad afecta: estroboscópica, oscurecimiento, todo LED encendido y apagado, flash, etc sonar activo.

CONTROLADOR

MENU ▲ ▼ ENTER

MENU

Se utiliza para acceder al menú o regresar una opción de menú anterior.

UP

Se desplaza hacia arriba a través de la lista de menús y aumenta el valor numérico en una función.

DOWN

Se desplaza hacia abajo a través de la lista de menús y disminuye el valor numérico en una función.

ENTER

Se utiliza para seleccionar y almacenar el menú actual o confirmar el valor de la función actual de la opción en un menú

AJUSTES DMX

Canal	Función	Valor	Descripción
1	Atenuación	000-255	Atenuación 0-100%
2	LED Rojo o 14 blancs	000-255	Atenuación 0-100%
3	LED Verde o 14 blancs	000-255	Atenuación 0-100%
4	LED Azul o 14 blancs	000-255	Atenuación 0-100%
5	LED Blanco o 14 blancs	000-255	Atenuación 0-100%
6	Strobo	000-003	Neniu stroboskopo
		004-255	Strobe De lento a rápido
7	Programa	000-051	Manual mode ch1-6
		051-200	aútomata regímo
		201-255	sono regímo
8	Velocidad	000-255	De lento a rápido

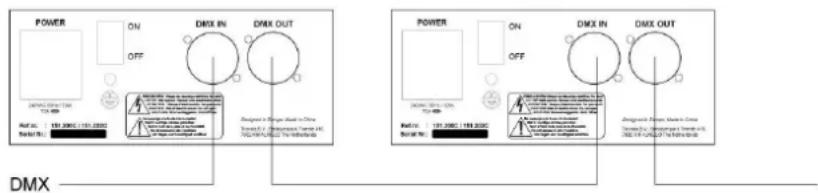

DMX-512 CONEXIÓN

Si está usando un controlador DMX estándar, puede conectar la salida DMX del controlador directamente con la entrada DMX de la primera unidad de una cadena DMX. Siempre conecte la salida de una unidad con la entrada de la siguiente unidad hasta que se conectan todas las unidades. Si utiliza un controlador con conexión DMX 5 pins, deberá utilizar un adaptador de 5 pines a 3 pines.

POWER ON OFF DMX IN DMX OUT DMX Power ON OFF DMX IN DMX OUT DMX DMX DMX DMX

Precaución en la unidad, el cable DMX tiene terminar con un terminador. Suelde una resistencia de 120 ohmios entre la señal (-) y la señal (+) en un conector XLR de 3 pines, que conectará a la salida DMX de la última unidad de la cadena.

DIRECCIONAMIENTO DMX

Cada dispositivo tiene 8 canales DMX. Para asegurarse de que las señales de control, estan correctamente direcionadas a cada dispositivo, el dispositivo requiere direccionarse. Esto se debe ajustar para cada dispositivo individual cambiando la dirección de inicio DMX a través de la placa de control.

La dirección de comienzo DMX se define como el primer canal en el cual el dispositivo responderá al controlador. Por favor, asegúrese de que usted no tiene ningún canal DMX entrelazado para controlar cada dispositivo directamente y de forma independiente. Si varias unidades se definen en una dirección DMX, éstas trabajarán de forma sincrónica.

CONTROL REMOTO

1 2 3 4 5 6 7 8 9 10 11 12 DIGITAL MOUNTS MOUNTS

Función de botones:

1. 151.200/151.202 LED rojo (on /off), 151.201 ¼ blancs (on/off)
2. 151.200/151.202 LED verde (on/off), 151.201 ¼ blancs (on/off)
3. 151.200/151.202 LED azul (on/off), 151.201 ¼ blancs (on/off)
4. 151.200/151.202 LED blanco (on/off), 151.201 ¼ blancs (on/off)
5. Control de sonido
6. Strobo (presionar 9-10 veces sobre strobe para seleccionar la velocidad de lento a rápido)
7. Fade (presionar 9-10 veces sobre strobe para seleccionar la velocidad de lento a rápido)
8. aútomata règimo(presionar 9-10 veces sobre strobe para seleccionar la velocidad de lento a rápido)
9. Arriba (rapideco)
10. Abajo (rapideco)
11. Enter
12. DMX512

CAMBIANDO EL FUSIBLE

Si el fusible de hilo fino de los fusibles del dispositivo se rompe, sólo reemplazar el fusible por un fusible del mismo tipo y valor. Antes de sustituir el fusible, Desconectar de la corriente.

Procedimiento:

Paso 1: Abrir el portafusibles del panel trasero con un destornillador adecuado.

Paso 2: Retire el fusible viejo del portafusibles.
Paso 3: Instalar el fusible nuevo en el portafusibles.
Paso 4: Vuelva a colocar el portafusibles en la caja.

CAMBIANDO LOS LEDS

En comparación con las lámparas incandescentes, los LED tienen una vida muy larga y por lo general no se requiere reemplazo. Sin embargo, en caso de que haya un defecto, algunos de repuesto módulos LED se suministran.

1. Separar la conexión del cable entre la cortina LED y el controlador.
2. Abrir el cierre de cremallera en el lado de la cortina de LED; las conexiones de los módulos LED serán accesibles.
3. Antes de desconectar los enchufes del módulo defectuoso, tenga en cuenta la polaridad (pequeñas marcas "+" y "-" en el PCB). Si es necesario, retire el adhesivo de retención a los conectores para desconectar los enchufes.
4. Conecte el módulo de repuesto con la misma polaridad.
5. Desde la parte delantera de la tela, tire del anillo de plástico negro alrededor del LED de la PCB del módulo defectuoso y retire el módulo.
6. Introduce el LED del módulo de repuesto desde la parte trasera a través del agujero en la tela y, desde la parte frontal, inserte un anillo de plástico negro a través de la tela de modo que los dos pasadores participarán en los orificios correspondientes previstos en el PCB.
7. Después de sustituir los módulos necesarios, cerrar la cremallera de nuevo.

LIMPIEZA DE ARTEFACTO

La limpieza de lentes y / o espejos internos y externos debe ser llevada a cabo periódicamente para optimizar la salida de luz. La frecuencia de limpieza depende del entorno en el que funcione el aparato: humedad, a humo o especialmente sucios rodea puede causar una mayor acumulación de polvo en las ópticas de la unidad.

• Asegúrese de que el área por debajo del sitio de instalación está libre de personas ajenas durante la reparación
• Carcasas, fijaciones y puntos de instalación (techos, armaduras, suspensiones) deberán estar totalmente libres de ninguna deformación.
• Los cables de red deberán estar en perfecto estado y deberán reemplazarse inmediatamente cuando se detecta incluso un pequeño problema.

- Para proteger el aparato de sobrecalentamiento, los ventiladores de refrigeración (si las hubiera) y las aberturas de ventilación deberán limpiarse mensualmente.

- El interior del aparato debería ser limpiado anualmente usando una aspiradora o chorro de aire.

- Limpie con un paño suave utilizando un fluido normal de limpieza de cristales.

- Seque siempre las piezas con cuidado.

ATENCIÓN: Se recomienda encarecidamente que la limpieza interna sea llevada a cabo por trabajador cualificado!
