GEBRUIKSAANWIJZING Tiger E 7R MKIII BeamZ

WAARSCHUING! Lees deze gebruiksaanwijzing zorgvuldig door voordat u met het apparaat gaat werken en bewaar deze handleiding voor toekomstig gebruik. Het bevat belangrijke informatie over de installmentie, het gebruik en het onderhoud van het apparaat.

• Uitpakken en zorgvuldig controlleren of er geen transportschade is voordat u het apparaat gebruikt.
• Lees deze instructies aandachtig door en volg de instructies op.
• Neem alle veiligheidswaarschuwingen in acht. Verwijder nooit veiligheidswaarschuwingen of andere informatie van het apparaat.
  Zorg ervoor dat er geen ventilatiesleuven geblokkeerd zich, anders zal het apparaat oververhit raken.

WAARSCHUING! Voordat u het apparaat verbind met een contactdoos, moet u eerst controeren of de netspanning en -frequentie overeenkomen met de op de apparatuur aangegeven waarden. Als het apparaat een spanningsselectieschakelaar heeft, sluit het apparaat alleen aan op het stopcontact als de waarden van het apparaat en de waarden van de netspanning overeenkomen. Als het bijgeleverde netsnoer of de voedingsadapter nicht in uw stopcontact past, neem dan contact op met uw elektricien.

• Controller na het aansluten van het apparaat alle kabels om schade of oncevallen, bijv. door struikelgevaar, te voorkomen.
  Zorg ervoor dat het netsnnoer nooit gekrompen of beschadigd raakt. Controller het apparaat en het netsnroen vanijd totijd.
  Trek alsijd de stekker uit het stopcontact wonneer het apparaat nicht worden gebruikt of voordat u het apparaat schoonmaakt! Pak het netsoer alleen bij de stekker vast en trek nooit aan het netsnoer.
  Haal de stekker van het netsnoer en de voedingsadapter uit het stopcontact als er gevaar bestaat voor blinkseminslag of voor langere perioden van buitengebruiktelling.
• Schakel het apparaat niets nelen中断er elkaar in en uit.
• Sluit het apparaat Niet aan op een dimmerpack.
• Installee het apparatusaat op een goed geventileerde plaats.
• Plaats nooit materiaal over de lens.
  Laat het zonlicht nooit direct op de lens schijnen, ook Niet als het apparaat Niet in werkig is.
  Zorg altijd voor een vrij luchtruiimte van minstens 50 cm rondom het apparaat voor ventilatie.
  Zorg r d de rime tond en onder de montagelek wordt afgez tijdens het [de]monteren of onderhoud van het apparaat.
  Voor gebruik bij montagehoogte >100 cm, bevestig het apparaat alkijd met een geschikte veiligheidskabel. Bevestig de veiligheidskabel alleen op de juiste bevestigingspunten. De veiligheidskabel mag nooit aan de transporthandgrepen worden bevestigd!
  Kijk nooit direct maar de lichtbundel. Houd er rekening mee dat snelle veranderingen in de verlichting, bijv. knipperlicht, epileptische aanvallen konnen verroorzaken bij Lichtgevoelige personen of Personen met epilepsie.
• Dit apparaat is nicht ontworpen voor permanent gebruik. Consistente bedieningspauzes zullen ervoor zorgen dat het apparaat lang zonder defecten van Dienst zal zijn.

WAARSCHUWING! Als het netsnoer van het apparaat is voorzien van een aardingscontact, moet het worden aangesloten op een stopcontact met een beschermende aarding. Deactiveer nooit de beschermende aarding van een netsnoer.

Zorg ervoor dat het apparaat Niet wordt blootgesteld aan extreme但它, vocht of stof.
- Reinig het apparaat met een droge doeck.
- Raak het apparaat tijdens de werkig ervan Niet met blote handen aan (de behuizing kan zeer heet worden). Laat het apparaat ten minste 5 minutes afkoelen alvorens deze te hanteren.
- Dit apparaat isuitsuitend ontworpen voor gebruik binnenshuis, gebruik deze apparatuur Niet in de onmiddelijke nabijheid van vloeistof (niet van toepassing op speciale buitenapparatuur - in dit geval, neem de speciale instructies hieronder in acht). Stel dit apparaat net bloot aan brandbare materialen, vloeistoffen of gassen.
- Als het apparaat is blootgesteld aan drastische temperatuurschommelingen (bijv. na transport), schakel het dan Niet onmiddelijk in. Hebontstane condenswater kan uw apparaat beschaden. Laat het apparaatuitgeschakeld tot het op kamertemperatureur is.
- Probeer nooit de thermostaatschakelaar of zekeringen te omzeilen.
- Demonteer of wijzig het apparaat Niet.
- Gebruik voor verwangting alleen zekeringen/lampen van hetzelfde type en vermogen.
- Reparations, onderhoud en elektrische aansluiting要去en uitgevoerd door een gekwalificeerde technicus.
- De omgevingstemperatuur moet alkijd tussen -5^ en +45^ liggen.
- Als dit apparaat op een andere manier worden gebruikt dan beschreiben in deze handleiding, kan het product beschadigd raken en vervalt de garantie.
- Plastic zakken moeten buiten het bereik van kinderen worden gezhonden.
- Het apparaat moet buiten het bereik van kinderen worden geinstalleerd. Laat het apparaat nooit zonder toezicht draaien.

Dit symbol op het product of op de verpakking geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. Inplaats waarvan moet het worden overhandigd aan het toepasselijk inzamelpunt voor de recycling van elektrische en elektronische apparatuur.

Door ervoor te zorgen dat dit product op de juiste wijze worden afgevoerd, helpt u möglichke negatieve gevolgen voor het milieu en de menslijke gezondheid te voorkomen, die anders zonden kuren worden veroorzaakt door ongepaste afvalverwerking van dit product. Het recyclen van materialen draagt bij tot het behoud van natuurlijke hulpbronnen. Voor meer gedetailleerde informatie over het recyclen van dit product kunt u contact opnemen met uwplaatselijke gemeente, uwuisvuidienst of de winkel waar u het product hebt gekocht.

UITPAKKEN

LET O! Onmiddelijk na ontvangst, zorgvuldig uitpakken van de doos, controllere de inhoud om ervoor te zorgen dat alle onderdelen

aanwezig zijn en zijn in goede staat+zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddelijk de verkopende partij

inlichten. Bewaar de verpakking en het verpakkingsmaterial. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking worden gereturneerd.

Als het apparaat is bloatgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat Niet onmiddelijk in. De ontstane condensatie kan het apparaat beschaden. Zorg ervoor dat het apparaat op kamertemperatuur komt en steekervoigens de voeding stekker in het stopcontact.

AANSLUITSPANNING

Op hinterzijde van het apparaat staat aangegeven op welke netspanning deze要去 worden aangesloten. Controller of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens要去 het apparaat direct op de netspanning worden aangesloten en mag geen dimmer of regelbare voeding worden gebruikt.

Het apparaat heeft een powerconnector uitgang aan bois. Afhankelijk van de plaatselijke omstandigheden kannen meerere apparaten via de in- en uitgang met elkaar worden verbonden. Sluit maximaal vier (bij gebruik van 230V/16A) apparaten op een rij aan. Gebruik een goedgekeurde 3- aderige kabel met een doorsnede van minimaal 1,5mm^2 . De installmentevoorschriften van de fabrikant en de kleurcoding van de kabel moeten in acht worden genomen. Schakel het apparaat Niet uit door de powerconnector te draaien, maar gebruik de aan/uit-schakelaar of trek de stekker uit het stopcontact!

WAARSCHUING! Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

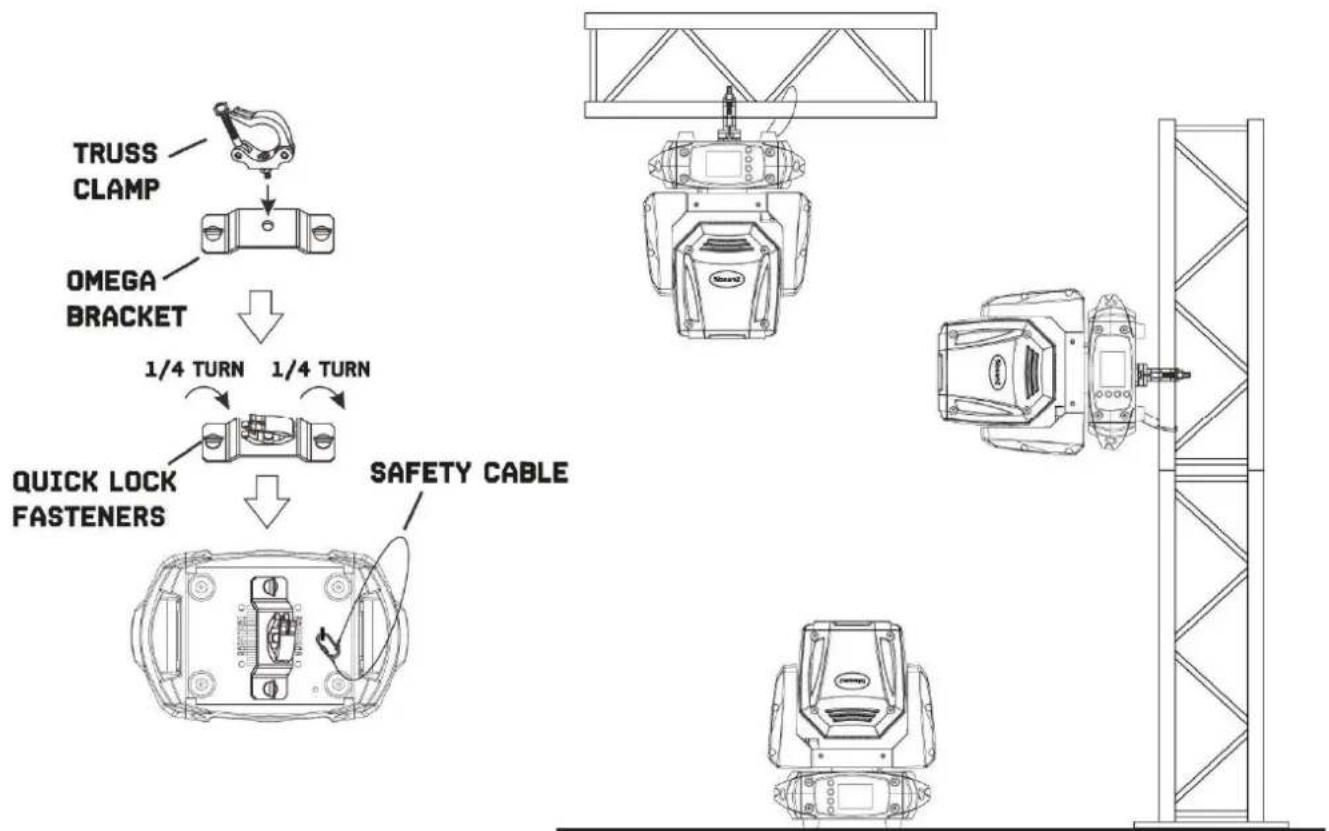

RIGGING

Het apparaat kan op een stabiele en gewijkmatte ondergrund worden opgesteld. Door middel van de bevestigingsmogelijkheden van de grondplaat kan het apparaat ook ondersteboven aan een truss gemonteerd worden, zich onderstaande afbeelding. Voor de bevestiging zijn gecertificeerde klemmen met de juiste werklast vereist. Volgens de afbeelding, worden de quick-lock bouten van de omega beugels in de openingsen in de bodemplaat geplaatst en rechtsom gedraaid tot ze vergrendelen (tot aan de aanslag). De montageplaats moet voldende stabelijn en een gewicht van 10 keer het gewicht van het apparaat hun den dragen. Borg het apparaat met een veiligheidskabel, zodat deze Niet maar beneden kan vallen.

Volg bij het uitvoeren van een installmentie altijd de Europese en nationale richtlijnen met betrekking tot rigging, truss en alle andere veiligheidskwesties. Laat de installmentie altijd controlleren door een geauthoriseerde dealer!

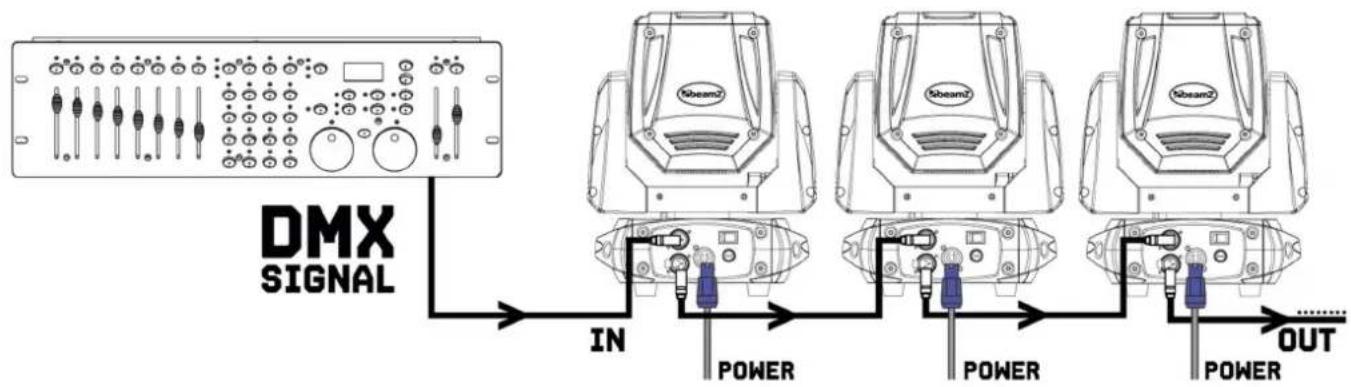

DMX BEDIENING

Als u gebruik maakt van een standard DMX-lichtstuurtafel, kunt u de DMX uitgang van de lichtstuurtafel rechtstreeks aansluiten op de DMX ingang van het eerste apparaat. Sluit altd de DMX uitgang aan op de eerst volgende DMX ingang van het volgende apparaat totdat alle apparaten zijn aangesloten.

LET OP! Bij het)[-aapaa, dient u de DMX-lijn af te sluiten met een eindweerstand. Neem een XLR connector en soldeer een 120 Ohm waerstand tussen signal [-] en signal [+]en stek deze in de DMX uitgang van het)[-staappeaat in de Iijn.

REINIGEN

De openheimoping van stof, vuil en andere zweveende deeltjes verminderen de lichtopbrengst van het apparaat. Het za ook voorkomen dat het apparaat correct koelt, en dit za de levensduur van het apparaat verkorten. De snugheid van de vuilafzetting za variieren afhankelijk van omgevingsfactoren zoals stof in de lucht, gebruik van rookmachines, luchtstroom van ventilationsystemen, enz. De koelventilatoren van het apparaat zullen de opbouw versnellen, en alle rookdeeltjes die in de atmoseer aanwezig zijn, zullen de neiging tot verstopping van vuil vergroten.

Om de beste prestaties en levensduur van het apparaat te krijgen, inspecteer het apparaat regelmatig en maak deze schoon zodia u tekenen van vuilophoping ziet.

Beoordeel de gebruiksomgeving elke keer dat u het apparaat begint te gebruiken. In stoffige of rokerige omstandigheden, inspecteer het apparaat na enkele uren en controllerer het regelmatig of het apparaat möglich sneller vuil aantrecht dan u verwacht. Stel een reinigingschema op dat ervoor zorgt dat het vuil worden verwijderd voordat het zich kan ophopen.

Gebruik de volgende richtlijnen:

• Ontkoppel het apparaat van het stroomnet en LAST hem volledig afkoelen voordat u hem schoonmaakt.
• Gebruik geen oplosmiddelen, schuurmiddelen of andere agressieve producten om het apparaat te reinigen.
• Stofzug of gebruik lage druk perslucht om stof en losse deeltjes van oppervakken en luchtopeningen te verwijderen. Voorkom dat de bladen van de koelventilatoren draaien voordat u een vacuum of luchtstraal op de ventilator richt, anders kunt u de ventilator te snel lately draaien en deze beschadigen.
• Reinig glazen onderdelen door ze voorzichtig af te vegen met een zachte, schone, pluisvrijde doeck, bevochtigd met een zwakke reinigingsoplossing. Leg de oplossing op de doeck en Niet op het te reinigen oppervlak. Vermijd het wrijven van glazen oppervlakken.
• Droog het apparaat met een zachte, schone, pluisvrijde doek of perslucht onder lage druk voordat u het apparaat opnieuw van stroom voorziet.

VERUANGEN ZEKERING

Indien de zekering defect is, dient u de zekering te verrangen door een zekering van hetzelfde type en waarde. Voor het verwangen van de zekering, schakel eerst de stroomuit en volg de onderstaande stappen.

Procedure:

Stap 1: Open de zekeringhouser op het achterpaneel met een passende platte schroevendraaier.

Stap 2: Verwijder de oude zekering uit de zekeringhouder.

Stap 3: Installeer de neue zekering in de zekeringhouder.

Stap 4: Plaats de zekeringhouser in de behuizing.

De onderstaande checklist kan u hulp bieden in het onwaarschijnlijke geval dat zich een probleem voordoet tijdens het gebruik van het product:

PROBLEM OPLOSSEN

SYMPTOOM	MOGELIJKE OORZAAK	VOORGESTELDE ACTIE
Geen reactie van het apparaat. Geen stroomvoorziening. Controller de voeding is ingeschakeld.
	Zekering doorgebrand of interne fouit.	Controller de kabels en aansluitingen.Vervang de hoofdzekering of neem contact op met de Beamz Support of de door Beamz geauthoriserde servicepartner. Demonteer geen onderdelen van de behuizing. Probeer geen zekering te verrangen of reparations of onderhoud uit te voeren die nicht in deze gebruikershandleiding worden beschreiben, tenzij u hiervoord toestemming hebt van de Beamz Support of een door Beamz geauthoriserde servicepartner.
Het apparaat worden correct geset, maar reageert nicht (of Niet correct) op delichtstuurtafel.	De Lichtstuurtafel is Niet aangesloten. Verbind delichtstuurtafel.Slechte DMX-lijn. Controller de aansluitingen en kabels.Corrigeer slechte verbindingen.Repareer of vervang beschadigde kabels.DMX-lijn heeft geen eindweerstand. Steek de DMX terminatorstekker in de DMX-uitgang van de LASTe apparaat op de DMX-lijn.Onjuiste adressering van het apparaat.Een apparaat is defect en verstoort de gevevensoverdracht op de DMX-lijn.Pin 2 en 3+zijn omgekeerd in XLR-aansluiting.	Controller het apparaat adres en de instellenen van de DMX-modus.Haal de DMX IN en OUT connectoren uit het apparaat en verbind ze direct met elkaar om een apparaat per keer te omzeilen totdat de normale werking is hersteld. Laat een defecte apparaat onderhouden door een geauthoriserde technicus.Installeren een fase verschuivende kabel tussen de armaturen of wissel pin 2 en 3 in het apparaat, die zich afwijkend gedraagt.
Fout na reset van het apparaat.	Effect vereist mechanische aanpassing.	Controller de softwareversie en foulmelingden van het apparaat voor meer informatie. Neem contact op met Beamz Support of Beamz geauthoriserde servicepartner.
Geen lichtopbrengst oflicht valt metCUSpenzoen uit.	Apparaat te warm. Laat het apparaat afkoelen. Verlaag deomgevingstemperatuur. Zorg voor een vrijluchtstroom rond het apparaat. Reinig het apparaat indien nodig.LED's defect Ontkoppel het apparaat en neem contact opmet de Beamz Support of met een door Beamz geauthoriserde servicepartner.Instellingen van de voedingsspanning komen Niet overeenkomen met de lokale wisselspanning en frequente.	Controller het apparaat. Controller de corrigeer maybe jijke outstellingen en corrigereer maybe jijke outstellingen en corrigeer maybe jijke outstellingen en corrigeer maybe jijke outstellingen en corrigeer maybe jijke outstellingen en corrigeer maybe jijke outstellingen en corrigeer maybe jijke outstellingen en corrigeer maybe jijke outstallingen en corrigeer maybe jijke outstallingen en corrigeer maybe jijke outstallingen en corrigeer maybe jijke outstallingen en corrigeer maybe jijke outstallingen en corrigeer maybe jijke outstallingen en corrigeer maybe jijke outstallingen en corrigeer maybe jijke outstallingen en corrigeer maybe jijke outstallingen en corrigeer maybe jijke outstallingEN.

SICHERHEITSHINWEISE
