302655 - Compteur Aplic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteur de vélo
Marque	Aplic
Modèle	302655
Alimentation	1 pile lithium CR2032 (3 V)
Dimensions (L x l x H)	59 mm x 42,3 mm x 17,5 mm
Poids	Environ 50 g
Indice de protection	IP65 (étanche aux projections)
Température de fonctionnement	-20 °C à +70 °C
Affichage	LCD avec rétroéclairage
Fonctions principales	Vitesse, distance, chronomètre, vitesse max/moy, heure
Montage	Sur guidon ou potence
Capteur	Capteur Reed magnétique sans fil
Contenu de la livraison	Compteur, support, capteur Reed, aimant de rayon, accessoires de montage
Entretien	Nettoyer avec un chiffon doux et sec ; éviter alcool et produits agressifs
Sécurité	Ne pas immerger, protéger du soleil, ne pas ouvrir
Pièces détachées	Pile CR2032
Garantie	Conforme à la directive DEEE

FOIRE AUX QUESTIONS - 302655 Aplic

Comment installer le compteur de vélo Aplic 302655 ?

Fixez le support sur le guidon à l'aide de l'anneau en caoutchouc. Collez la plaquette en mousse à l'intérieur de la courbure pour éviter le glissement. Installez le capteur Reed sur la fourche et l'aimant sur un rayon, en veillant à une distance inférieure à 5 mm.

Comment régler la circonférence de la roue ?

Dans les paramètres, utilisez la touche SET pour modifier la valeur. Vous pouvez mesurer la circonférence en poussant le vélo d'un tour de roue et en mesurant la distance, ou utiliser le tableau de correspondance fourni dans la notice.

Comment allumer l'éclairage de fond ?

Appuyez simultanément sur les touches SET et MODE. L'écran affiche 'EL ON' (allumé) ou 'EL OFF' (éteint). Lorsqu'il est allumé, l'éclairage s'active pendant 3 secondes à chaque pression de touche.

Que faire si l'écran reste noir ?

Vérifiez la pile : remplacez-la si nécessaire. Assurez-vous que la pile est insérée correctement, pôle positif vers le couvercle. Si le compteur a été exposé longtemps au soleil, placez-le dans un endroit frais.

Comment réinitialiser les valeurs du trajet ?

Dans les modes RTM, DST, MXS ou AVS, maintenez la touche SET enfoncée pendant environ 5 secondes jusqu'à ce que 'RESET' clignote deux fois. La valeur correspondante est alors remise à zéro.

Quelle pile utiliser et comment la remplacer ?

Utilisez une pile lithium CR2032 de 3 V. Ouvrez le compartiment à piles au dos avec une pièce de monnaie en tournant dans le sens inverse des aiguilles d'une montre. Insérez la pile avec le pôle positif vers le couvercle.

Le compteur ne détecte pas la vitesse, que faire ?

Vérifiez la distance entre l'aimant et le capteur : elle doit être inférieure à 5 mm. Assurez-vous que le capteur est bien positionné sur la fourche et que l'aimant est correctement fixé sur le rayon. Contrôlez également la circonférence de la roue réglée.

Quelle est la distance maximale entre l'aimant et le capteur ?

La distance maximale recommandée est de 5 mm pour une transmission optimale du signal. Au-delà, la détection de vitesse peut être erronée ou absente.

Comment utiliser le chronomètre ?

Passez en mode chronomètre avec la touche MODE. Appuyez sur SET pour démarrer ou arrêter le chronomètre. Maintenez SET enfoncé pendant 3 secondes pour le réinitialiser.

Le compteur est-il étanche ?

Le compteur a un indice de protection IP65, ce qui le protège des projections d'eau et de la pluie. Il ne doit pas être immergé dans l'eau.

MODE D'EMPLOI 302655 Aplic

1. Volume de la livraison....31
2. Caractéristique techniques....31
3. Détails du produit....31
4. Installation et montage....32
5. Mise en service....34
6. Fonctions....37
7. Touches et fonctions....40
8. Remplacer les batteries....40
9. Indications supplémentaires concernant cet appareil......41
10. Dépannage....41
11. Consignes de sécurité et exclusion de responsabilité....42
12. Indications d'élimination....42
13. Indications pour l'élimination des batteries....43

Nous vous remercions d'avoir choisi un produit aplic. Pour que vous puissiez profiter longtemps de l'appareil acquis, veuillez lire attentivement le mode d'emploi suivant. Avant de mettre en service les marchandises livrées, vérifiez qu'elles sont complètes, exemptes de défauts et non endommagées.

1. Volume de la livraison

• Compteur de vélo
• Support
• Capteur Reed (commutateur magnétique)
• Aimant de rayon
• Accessoires de montage

2. Caractéristiques techniques

Alimentation en tension 1x batterie 3 V de type CR2032
Dimensions (L x l x H) 59 mm x 42,3 mm x 17,5 mm
Type de protection IP 65
Température de travail -20°C à +70°C
Caractéristiques • Heure	Éclairage de fondON/OFF automatiqueAffichage de la vitesseDistance totale

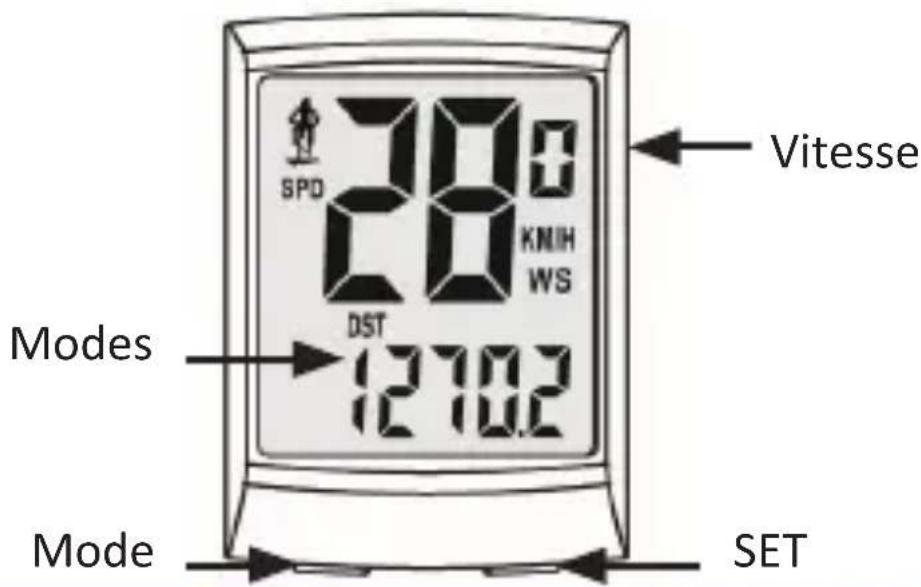

3. Détails du produit

4. Installation et montage

Sortez l'appareil de l'emballage et retirez tout matériau d'emballage. Assurez-vous, avant la mise en service, que le dispositif ne présente aucun dommage extérieur.

Placez la batterie dans le compartiment à batteries avant le montage et la mise en service. À cette fin, ouvrez le compartiment de batteries au dos du dispositif et du capteur sans fil à l'aide d'une pièce de monnaie ou d'un objet similaire dans le sens contraire des aiguilles d'une mon-tre. Placez une batterie 1,5 V de type CR2032 dans le compartiment à batteries. Assurez-vous que le pôle positif de la batterie pointe vers le couvercle du compartiment à batteries. Fermez ensuite le compa- timent à batteries.

Collez la large plaquette en mousse sur la face intérieure de la courbure, afin d'éviter un éventuel glissement. Placez le support avec

la courbure vers le bas dans la position souhaitée sur le guidon de votre bicyclette.

Prenez l'anneau de fixation en caoutchouc livré et accrochez-le dans

les dispositifs de support prévus à cet effet, afin de fixer fermement le support sur le guidon.

Indication :

- Assurez-vous que les contacts métalliques du support pointent vers le bas, étant donné que dans le cas contraire le compteur de vélo serait monté à l'envers.

- Vous pouvez aussi fixer alternativement le compteur de vélo à la barre centrale de votre bicyclette. À cette fin, vous devez dévisser la courbure du support et la visser dans une position décalée de 90°.

Installation de l'émetteur câblé

Collez la plaquette en mousse allongée sur la face intérieure de l'émetteur et placez celui-ci sur la fourche de roue. Fixez le capteur à l'aide

du serre-câble livré. Le côté capteur de l'émetteur doit pointer dans la direction des rayons. Assurez-vous toutefois que le capteur n'entre pas en contact avec les rayons.

Installation de l'aimant

Vissez l'aimant au support d'aimant. Ensuite placez la plaque en plastique avec le guide sur la face supérieure sur un rayon. Vissez ensuite l'aimant et l'écrou à la plaque en plastique, de façon à visser fermement le rayon.

Indication : La distance minimale entre l'aimant et l'émetteur devrait être inférieure à 5 mm, afin de garantir une transmission optimale. Essayez d'adapter l'aimant en conséquence.

5. Mise en service

Le système est complètement réinitialisé lorsque la batterie est remplacée. Nous recommandons de réinitialiser le dispositif une fois avant de le mettre en service. Retirez à cette fin la batterie et insérez-la de nouveau.

Paramètres

Il existe deux possibilités pour accéder aux paramètres de système :

• Les paramètres de système sont affichés lorsque la batterie est remplacée ou insérée de nouveau.
• Appuyez sur la touche « Mode » pendant 2 secondes dans l'écran standard.
• Pour modifier la valeur actuelle, appuyez sur la touche « SET ».

Pour accéder au suivant menu de réglage, actionnez la touche « MODE ».

L'ordre de réglage se présente comme suit : KMH/MPH -> Circonférence pneumatique -> 12/24 heures -> Distance totale

    G["Wheel circumference setting"] --> H["MODE"]
    H --> I["2074"]

    J["Clock setting"] --> K["MODE"]
    K --> L["12/24H"]
    L --> M["24H"]
    M --> N["00000"]

    O["Set ODO"] --> P["MODE"]
    P --> Q["00000"]

Indication : Mesurez la circonférence des pneus avant de devoir indiquer la circonférence du pneumatique (wheel circumference). Il existe les méthodes de mesure suivantes :

• Notez la taille marquée du pneu et vérifiez dans le tableau suivant pour trouver, le cas échéant, la circonférence correspondante.
• Marquez un point sur le pneu de bicyclette souhaité et poussez la bicyclette en avant d'un tour de roue. La circonférence du pneu est ensuite la distance que vous avez parcourue.

Assurez-vous que la circonférence du pneu soit exacte, étant donnée qu'elle influence fortement l'exactitude des données mesurées.

Exemple pour la méthode de mesure 1 :

Diagramme de circonférence du pneu

Moyenne des pneus Valeur de la circonférence pneumatique (en mm)
20 pouces 40-406 1530
20 pouces 54-406 1590
24 pouces 47-507 1860
24 pouces 54-507 1920
26 pouces 25-559 1940
26 pouces 40-559 2000
26 pouces 50-559 2040
26 pouces 57-559 2100
26 pouces 37-590 2090
26 pouces 60-559 2150
27 pouces 32-630 2180
28 pouces 20-622 2110
28 pouces 25-622 2130
28 pouces 30-622 2260
28 pouces 35-622 2185
28 pouces 37-622 2190
28 pouces 40-622 2220
28 pouces 42-622 2230
28 pouces 47-622 2280
28 pouces 50-622 2280
28 pouces 54-622 2295
28 pouces 60-622 2350
28 pouces 40-635 2240

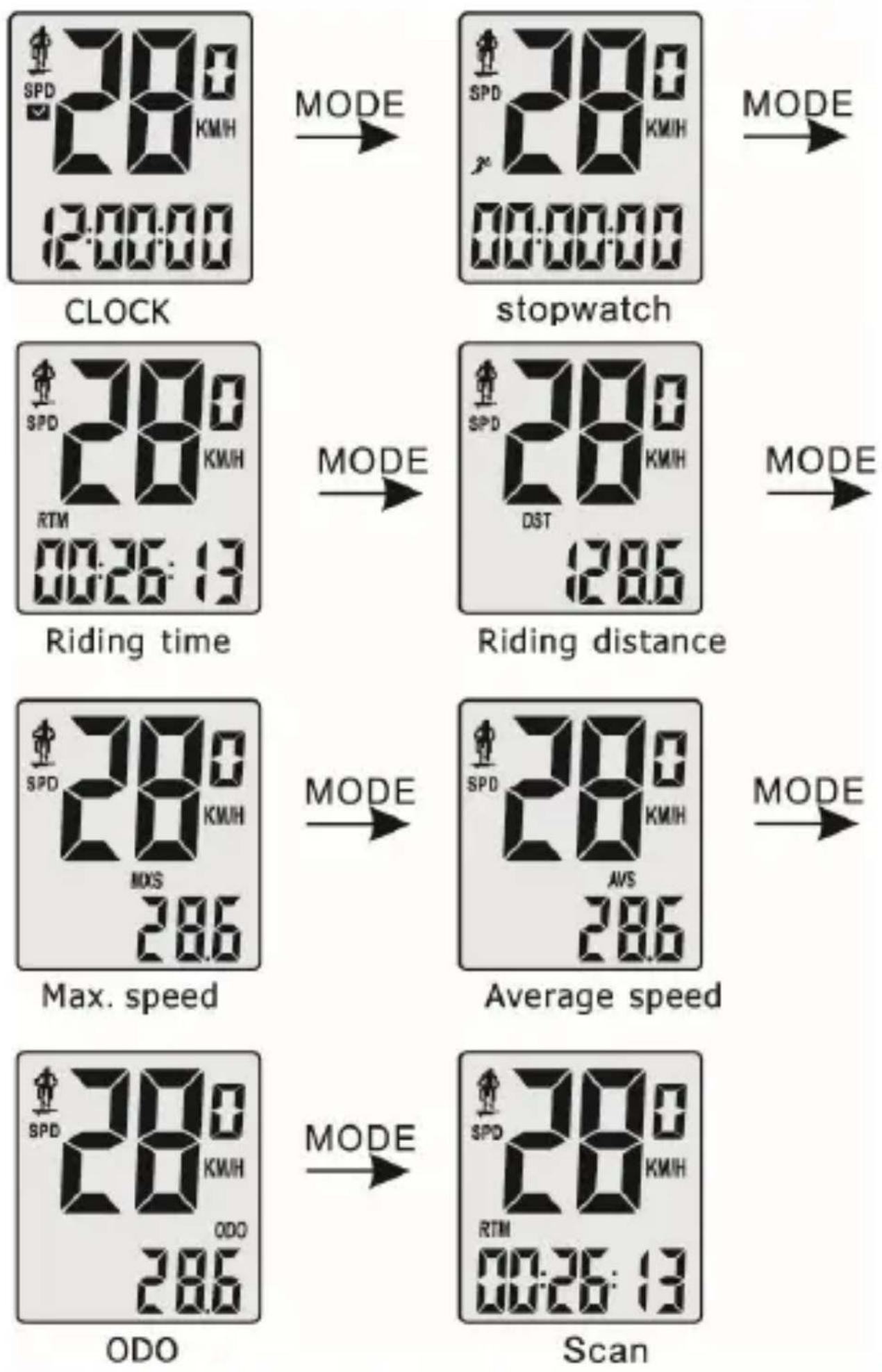

6. Fonctions

Le symbole « SPEED » clignote pendant le déplacement. Cela signifie que le compteur de vélo reçoit un signal de vitesse. La vitesse actuelle apparait sur l'écran.

Autres fonctions

Heure :

L'heure actuelle est affichée ici, en mode de 12 ou 24 heures.

Chronomètre :

Appuyez sur la touche « SET » pour démarrer ou arrêter le chronomètre. Lorsque vous maintenez la touche « SET » enfoncée pendant env. 3 secondes, le chronomètre est réinitialisé. Cette fonction de fonctionne qu'en mode chronomètre.

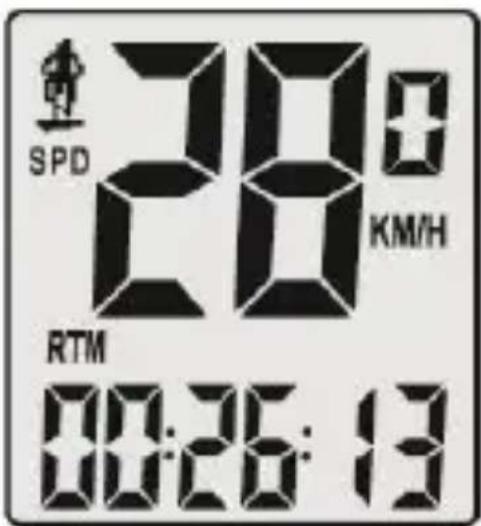

Durée de trajet (RTM)

Dans ce mode, la durée de trajet depuis la dernière réinitialisation est enregistrée et affichée sur l'écran.

Distance de trajet (DST)

Enregistre la durée de trajet depuis la dernière réinitialisation et l'affiche sur l'écran.

Vitesse maximale (MXS)

Enregistre la vitesse maximale depuis la dernière réinitialisation et l'affiche sur l'écran.

Vitesse moyenne (AVS)

Enregistre la vitesse moyenne depuis la dernière réinitialisation et l'affiche sur l'écran. La vitesse moyenne est calculée en divisant la distance du trajet par la durée du trajet.

Distance de trajet totale (ODO)

Dans ce mode, la distance de trajet totale est affichée en kilomètres. Lorsque la batterie est remplacée, la distance de trajet totale peut être de nouveau réglée dans les paramètres de départ.

Balayer

Le mode « Scan » change automatiquement toutes les 4 secondes entre la durée de trajet (RTM), la distance de trajet (DST), la vitesse maximale (MXS) et la vitesse moyenne (AVS).

6.1 Allumer l'éclairage de fond

Pour allumer ou éteindre l'éclairage de fond, vous appuyez simultanément sur les touches « SET » et « MODE ». Sur l'écran apparait soit EL ON (éclairage de fond allumé) ou EL OFF (éclairage de fond éteint). Lorsque l'éclairage de fond est allumé, l'écran s'illumine chaque fois pendant 3 secondes si une touche est enfoncée.

7. Touches et fonctions

Touche Mode :

Avec la touche « MODE », vous pouvez commuter entre les différentes fonctions.

Touche Set :

Avec la touche « SET », vous pouvez adapter les valeurs des paramètres ou, p. ex., de démarrer le chronomètre intégré.

Réinitialiser :

Maintenez la touche « SET » enfoncée pendant 5 secondes environ. Une inscription « RESET » apparait sur l'écran. Cette inscription clignote deux fois et ensuite la valeur correspondante est réinitialisée.

Cette fonction peut être utilisée uniquement dans les modes « Durée de trajet (RTM) », « Distance de trajet (DST) », « Vitesse maximale (MXS) » et « Vitesse moyenne (AVS) ».

Mode veille :

Le compteur de vélo active le mode veille (ON/OFF automatique) lorsqu'il ne reçoit pas de signal pendant env. 4 minutes. Durant le mode veille, la vitesse actuelle est masquée.

Pour que le dispositif soit réactivé, le capteur doit recevoir un signal. Ou vous devez appuyer sur une touche quelconque.

8. Remplacer les batteries

Remplacez les batteries lorsque le symbole de batterie apparait ou que l'affichage devient faible.

Avant de remplacer les batteries, assurez-vous de noter, si vous le souhaitez, la distance de trajet totale (ODO), étant donné que celle-ci est réinitialisée lors du changement de batteries. Vous pouvez ensuite ouvrir le compartiment à batteries au dos et échanger la batterie. Utilisez uniquement des batteries de type CR2032. Assurez-vous aussi que la batterie soit insérée en respectant la polarité. Le pôle positif de la batterie doit pointer vers le couvercle du compartiment. Fermez ensuite de nouveau le compartiment à batteries.

9. Indications supplémentaires concernant cet appareil

• Le compteur de vélo peut être utilisé durant les jours pluvieux, mais il ne doit en aucun cas être immergé dans de l'eau.
• Ne laissez pas votre compteur de vélo sans surveillance sur la bicyclette.
• Protégez l'appareil contre un ensoleillement intense.
• Vérifiez régulièrement la distance entre le capteur et l'aimant.
• N'utilisez pas d'alcool ni aucun produit de nettoyage agressif ou chimique pour le nettoyage du dispositif.
• Surveillez le trafic durant le trajet. Ne vous laisse pas distraire par le compteur de vélo.

10. Dépannage

Erreur Cause	d'erreur Dépannage
L'affichage es noir.	Le compteur de vélo pourrait avoir été exposé pendant trop longtemps au soleil.	Conservez le compteur de vélo dans un endroit om-bragé et frais, lorsque vous ne l'utilisez pas.
L'affichage s'actualise lentement	Température ambian-te trop basse	Conservez le dispositif dans un environnement avec une température normale.
Écran est éteint	La batterie est faibleLa batterie est insérée incorrecte-ment	Remplace la batterieInserez la batterie correctement
Erreur Cause d'erreur Dépannage
La vitesse n'est pas affichée ou l'affichage est erroné	La distance entre l'aimant et le capteur est trop grandeLe capteur n'est pas installé correctementEingestellter Radumfang nicht korrekt	Réduire la distance entre l'aimant et le capteurVérifier la position du capteur et l'ajuster, le cas échéant.Mesurez de nouveau la circonférence pneumatique et réglez-la correctement.

11. Consignes de sécurité et clause de non responsabilité

N'essayez jamais d'ouvrir l'appareil pour le réparer ou le modifier. Évitez tout contact avec la tension du secteur. Ne court-circuitez pas l'appareil. L'appareil n'est pas approuvé pour une utilisation en extérieur, utilisez-le exclusivement dans un endroit sec. Protégez-le d'un taux d'humidité élevé, de l'eau et de la neige. N'exposez pas l'appareil à des températures élevées. N'exposez pas l'appareil à des changements de température soudains ou à de fortes vibrations, car cela pourrait endommager les éléments électroniques. Vérifiez que l'appareil n'est pas endommagé avant de l'utiliser. Ne pas utiliser l'appareil s'il a subi un choc ou qu'il a été endommagé d'une quelconque autre manière. Veillez à respecter les dispositions et les restrictions nationales. N'utilisez pas l'appareil dans un autre but que celui indiqué dans les instructions. Cet appareil n'est pas un jouet. Conservez-le hors de portée des enfants ou des personnes atteintes de troubles mentaux. Toute modification ou réparation qui n'a pas été effectuée par le fournisseur d'origine entraîne l'annulation de la garantie et des droits de recours en garantie. L'utilisation de l'appareil est réservée aux personnes qui ont lu et compris les présentes instructions. Les spécifications de l'appareil peuvent être modifiées sans notification préalable.

12. Indications de recyclage

Les appareils électriques et électroniques ne doivent pas être jetés

avec les ordures ménagères, conformément à la directive DEEE. Leurs éléments doivent être recyclés ou éliminés séparément, car une élimination inappropriée d'éléments toxiques et dangereux pourrait porter préjudice à l'environnement. Conformément à la loi relative aux appareils électroniques, en tant que consommateur, vous êtes obligé de ramener gratuitement les appareils électriques et électroniques arrivés en fin de vie au fabricant, au point de vente ou dans un point de collecte prévu à cet effet. La loi de chaque pays règle les détails connexes. Le symbole sur le produit, le manuel d'utilisation et/ou l'emballage indique lesdites dispositions. Avec ce type de séparation des matières, de recyclage et d'élimination des appareils usagés, vous prenez part activement à la protection de notre environnement.

13. Consignes concernant le recyclage des piles

En rapport avec la distribution de batteries ou la livraison d'appareils contenant des batteries, le fournisseur est tenu d'informer le client sur les aspects suivants: Comme utilisateur final, le client est tenu légalement de restituer les batteries us-agées. Il peut restituer gratuitement les batteries usagées que le fournisseur pro-pose ou a proposé comme batteries neuves dans son assortiment, à l'entrepôt d'expédition (adresse d'expédition) du fournisseur. Les symboles représentés sur les batteries ont la signification suivante ; Pb = la batterie contient plus de 0,004 pour cent en masse de plomb, Cd = la batterie contient plus de 0,002 pour cent en masse de cadmium, Hg = la batterie contient plus de 0,0005 pour cent en masse de mercure.

Le symbole de poubelle écrasée signifie qu'il est interdit de jeter la pile dans les ordures ménagères.

Directive DEEE: 2012/19/EU N° d'enregistrement DE: 67896761

Par la présente, la société WD Plus GmbH, déclare que l'appareil 302655/20181114SZ187 est conforme aux exigences essentielles et aux autres dispositions pertinentes. Pour obtenir une déclaration de conformité dans son intégralité, contactez: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre

Indice

Inserire le batterie
