MODE D'EMPLOI ESSENTIAL HIDE HTW

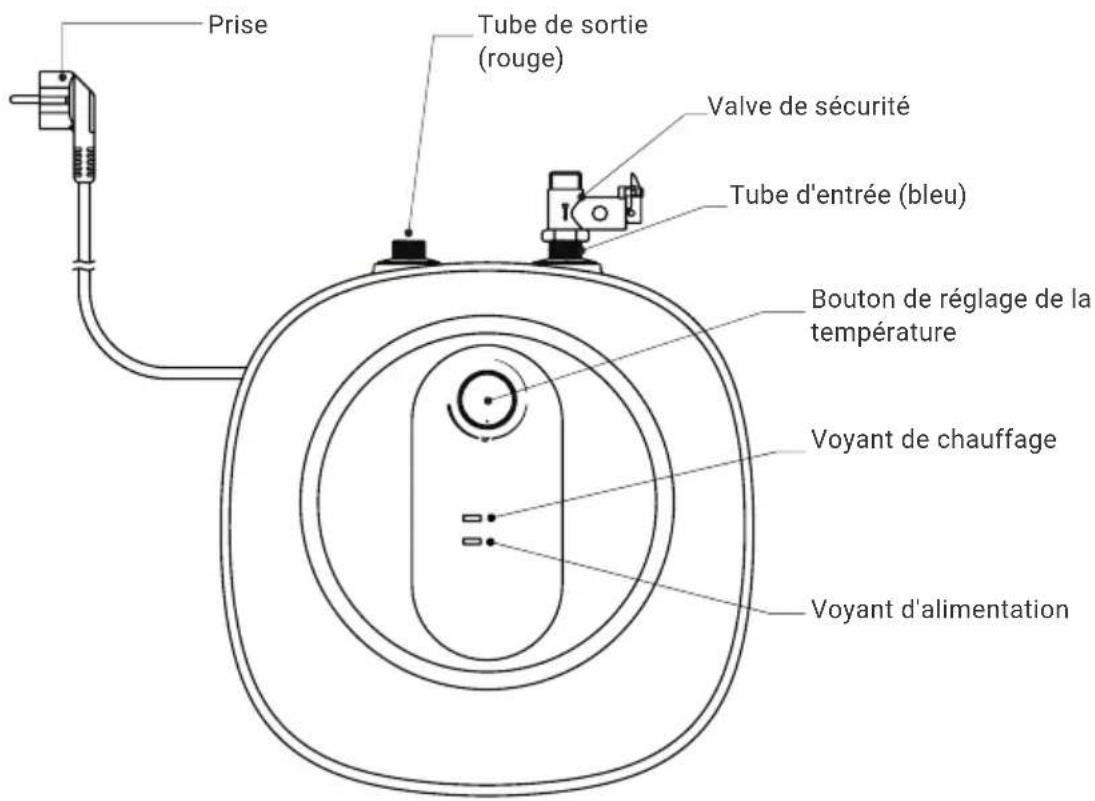

CHAUFFE-EAU ÉLECTRIQUE ESSENTIAL HIDE CHAUFFE-EAU ÉLECTRIQUE ESSENTIAL HIDE Prise Tube de sortie (rouge) Valve de sécurité Tube d'entrée (bleu) Bouton de réglage de la température Voyant de chauffage Voyant d'alimentation

*Ce manuel est la propriété de GIAgroup. La copie ou la reproduction est interdite sans autorisation préalable. MERCI Merci d'avoir choisi le chauffe-eau électrique à accumulation GIAgroup. REMARQUE : veuillez lire attentivement les instructions et les conserver pour référence avant utilisation. Ce chauffe-eau doit être installé par un professionnel. Pour les utilisateurs spéciaux (tels que les enfants, les personnes âgées, les personnes handi- capées, etc.), il doit être utilisé sous la surveillance d'adultes.

1. Le mur de montage de l'appareil doit être capable de supporter au moins quatre fois la

masse totale de l'appareil lorsqu'il est rempli d'eau. Prenez des mesures de renforce- ment ables si nécessaire.

2. L'appareil doit être installé aussi près que possible des points d'eau fréquents an de

réduire les pertes de chaleur par les canalisations.

3. Un espace susant doit être laissé autour de l'appareil pour faciliter l'entretien futur.

Lorsque l'appareil est installé au-dessus du plafond, il doit être équipé d'une plaque mobile et d'une fenêtre de maintenance pour le retrait et l'installation de l'appareil.

4. Des mesures de sécurité en matière de drainage, telles que des siphons de sol, doivent

être mises en place pour éviter que les fuites des appareils causent des dommages à d'autres installations.

5. Il doit être installé à l'intérieur et là où la température du lien est supérieure à 0ºC, an

d'éviter que la glace ne brise la conduite d'eau du réservoir. Il ne doit y avoir aucun objet inammable ou explosif autour du dispositif d'installation.

6. N'inversez pas le raccordement des conduites d'eau d'entrée et de sortie.

7. Des joints d'étanchéité doivent être installés à l'interface des conduites d'eau d'entrée

et de sortie, et la force de rotation doit être appropriée lors de l'installation.

8. Une soupape de sécurité (un dispositif de surpression) sera installée à l'entrée de

l'appareil, par laquelle l'eau pourra sortir du tube de vidange de la soupape de sur- pression. La sortie de la soupape de sécurité doit être maintenue en contact avec l'atmosphère. Le tube de vidange doit être solidement xé à la sortie de la soupape de décharge

9. Les accessoires fournis par notre société doivent être utilisés.

10. Les prises qui alimentent les appareils doivent être mises à la terre de manière able.

N'installez pas de prises de courant dans des endroits susceptibles d'être humides ou mouillés.

11. L'installation doit être effectuée par un personnel d'installation professionnel.

Liste de colisage Nom Chauffe-eau Support

Manuel Joint d'étanchéité Tube d'expansion en plastique Connecteurs rouges et bleus Valve de sécurité Tuyau d'évacuation d'eau Vis de fixation Montant MontantNom

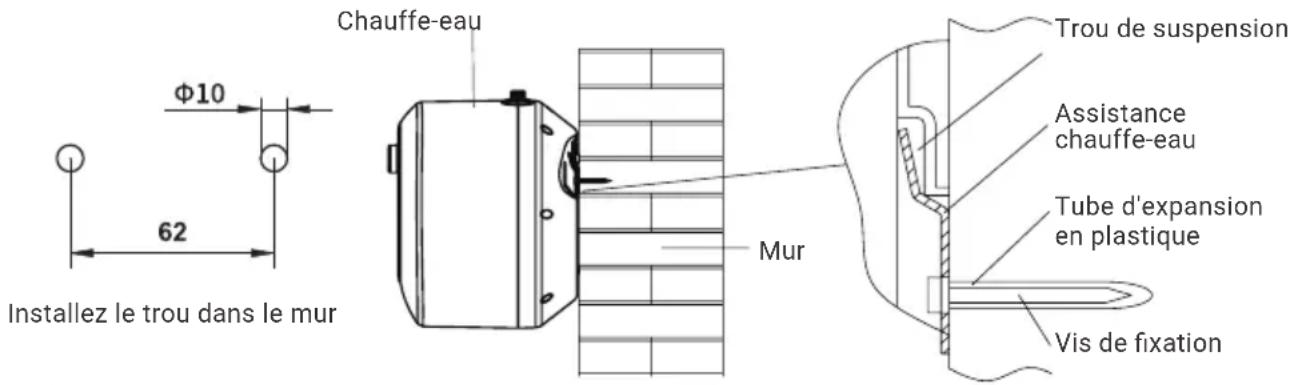

1. Après avoir déterminé la position d'installation de l'appareil, percez deux trous espacés

de 62 mm et d'un diamètre de φ10 mm dans la direction horizontale du mur selon la taille indiquée dans la gure suivante, et la profondeur du trou ne doit pas être inférieure à 90mm.

2. Alignez les deux trous de suspension à l'arrière de l'appareil avec les deux crochets de la

plaque de suspension et tirez fermement vers le bas pour que les trous de suspension pendent au crochet

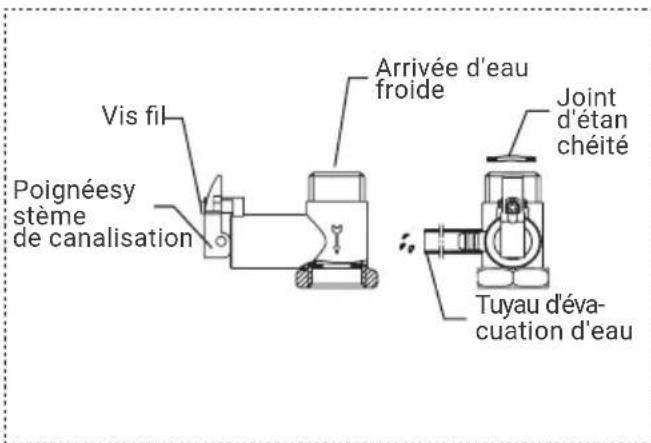

1. Connectez la soupape de sécurité avec le joint attaché à l'orice d'entrée de

l'appareil avec la èche pointant dans le sens du débit.

2. Insérez le tuyau de vidange dans le bas de la sortie de la soupape de

sécurité, l'autre extrémité continue vers le bas pour un drainage sûr (comme un siphon de sol), le tuyau de vidange doit être installé sans obstacles et la sortie de la soupape de sécurité est connectée au atmosphère.

3. Lorsque la pression d'entrée d'eau est supérieure à 0,55 MPa, une soupape

de sécurité supplémentaire doit être ajoutée au tuyau d'entrée d'eau.

AVERTISSEMENT: L'appareil doit être suspendu solidement pour éviter toute chute de

blessures corporelles et de dommages matériels. Alignez les deux trous de suspension à l'arrière de l'appareil avec les deux crochets de la pla- que de suspension et tirez fermement vers le bas pour que les trous de suspension pendent sur le crochet. Raccordement des tubes La spécication de l’interface d’entrée et de sortie d’eau de cet appareil est GI/2. Connectez les tubes selon la gure suivante. Chauffe-eau Installez le trou dans le mur Mur Trou de suspension Assistance chauffe-eau Tube d'expansion en plastique Vis de xation

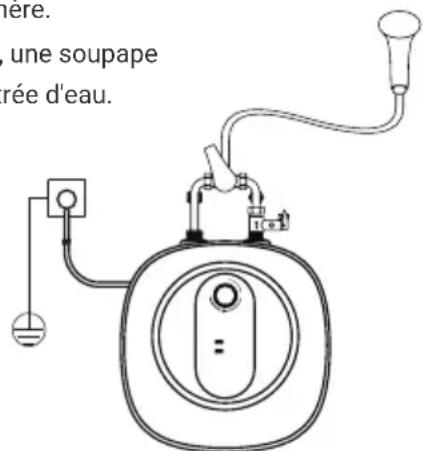

CHAUFFE-EAU ÉLECTRIQUE ESSENTIAL HIDE CHAUFFE-EAU ÉLECTRIQUE ESSENTIAL HIDE 2.FACILITÉ Connexion de plusieurs sorties Si l'utilisateur souhaite mettre en œuvre un système d'alimentation multiprise, veuillez se référer à la méthode indiquée sur le dessin pour le raccordement. Prise de actuel Connexion à la terre Poignéesy stème de canalisation Vis l Joint d'étan chéité Valve de sécurité Soupape entrée Schéma de référence du tuyaux et connexion électrique Arrivée d'eau froide Avertissement

• La pression nominale de la soupape de sécurité est de 0,75 MPa. Lorsque la pression du systè- me de tuyauterie dépasse sa pression nominale, la soupape de sécurité vidange et relâche au- tomatiquement la pression, et l'écoulement de l'eau hors de la sortie est un phénomène normal.

• Le tuyau d'évacuation raccordé au dispositif de surpression (soupape de sécurité) doit être installé en direction continue vers le bas dans un environnement à l'abri du gel. (Faites passer l'autre extrémité en continu vers un drain sûr (par exemple un siphon de sol) pour empêcher l'eau chaude de s'échapper.)

• Le bleu est l'entrée d'eau et le rouge est la sortie d'eau.

• Si le tuyau d'eau chaude est trop long, il doit être isolé pour réduire les pertes de chaleur.

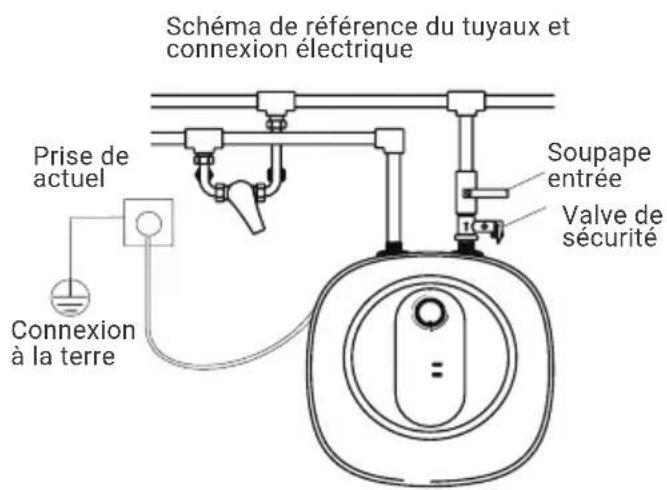

• Lorsque vous placez une prise de courant, déterminez la position d'installation en fonction de la longueur réelle du câble. ESSAI

1. Une fois l'installation terminée, ouvrez toutes les vannes du tuyau, puis ouvrez le robinet d'eau

chaude, remplissez l'appareil d'eau et fermez le robinet d'eau chaude. Vériez les tuyaux pour les fuites. Si c'est le cas, rebranchez les tuyaux.

2. Dévissez la vis d'arrêt de la poignée de la soupape de sécurité, tirez la poignée de la soupape

de sécurité et vériez si l'évacuation de l'eau de la soupape de sécurité est régulière (une sortie d'eau continue signie normale).

3. Après avoir conrmé que le fonctionnement est normal, mettez l'appareil sous tension et

faites-le fonctionner conformément à la section des méthodes de fonctionnement. Éteignez et déconnectez lorsque tout va bien. Tuyau d'éva- cuation d'eau

1. La température de décompression de la soupape de sécurité peut provoquer des brûlu-

2. Des brûlures peuvent se produire si la température est réglée au-dessus de 50 ºC. Il doit

être mélangé avec de l'eau froide avant de l'utiliser.

3. L'appareil utilise une alimentation 220-240 V~/50 Hz.

4. Ne retirez pas la che et ne la branchez pas avec les mains mouillées.

5. Ne fermez pas la vanne d'arrivée d'eau et n'allumez pas l'alimentation électrique lorsque

6. La durée de conservation en toute sécurité est de 8 ans. Si le produit continue à être

utilisé au-delà de sa durée de vie sûre, il peut provoquer un incendie ou des blessures en raison de la détérioration de la qualité due à des années de détérioration.

7. Ne laissez pas les enfants utiliser l'appareil pour éviter des blessures accidentelles.

1. Veuillez conrmer la température réelle de l'eau avant utilisation pour éviter qu'elle ne

soit trop basse ou trop élevée.

2. Tournez le thermostat à la température la plus basse avant de le débrancher.

3. Tirez périodiquement le levier de la soupape de sécurité pour vérier si la vidange de

la soupape de décharge est débloquée. Dans le cas contraire, veuillez nous contacter.

4. Dans les zones froides, lorsque l'appareil n'est pas utilisé pendant une longue période

en hiver, l'eau doit être évacuée pour éviter que l'appareil ne gèle et ne soit endommagé.

5. Si l'appareil est installé sous l'évier, vériez fréquemment l'étanchéité de l'évier pour évi-

ter que l'appareil ne soit mis en danger.

• INJECTION D'EAU Lorsque le chauffe-eau est utilisé pour la première fois ou à nouveau après une interruption prolongée, vous devez injecter de l'eau. Ouvrez toutes les vannes du pipeline et ouvrez le robinet d'eau chaude. Lorsque l'eau coule continuellement, elle répond que le chauffe-eau s'est rempli d'eau. Fermez le robinet d'eau chaude, gardez Ouvrez la vanne du tuyau d'eau froide, assurez-vous que de l'eau froide peut être ajoutée automatiquement après utilisation de l'eau chaude. Et assurez-vous que l'appareil soyez toujours plein d'eau.

• CONNECTEZ L'ALIMENTATION Insérez la che dans une prise able, connectez l'alimentation, l'indicateur l'alimentation sera allumée, selon la méthode suivante pour régler le bouton d'alimentation contrôle de la température, le chauffe-eau fonctionne immédiatement.

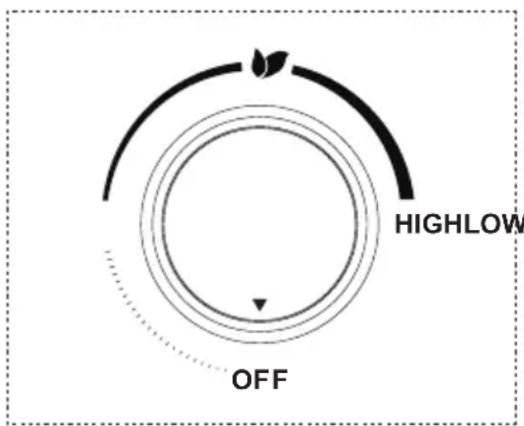

• RÉGULATION DE LA TEMPÉRATURE Réglez la température à l'aide du bouton de contrôle de la température. Tournez dans la direction dans le sens des aiguilles d'une montre pour augmenter la température de réglage, tournez dans le sens inverse des aiguilles d'une montre pour réduire la température de réglage, et la plage de réglage de la température est environ 75ºC à température ambiante. Après avoir réglé la température, le chauffe-eau fonctionne automatiquement et le le voyant de chauffage s'allume. Lorsque la température de l'eau atteint la température de réglage, l'alimentation sera coupée automatiquement, et l'indicateur de chauffage s'allumera pour entrer dans l'état conservation de la chaleur. Lorsque la température de l'eau baisse à tout moment, l'eau se réchauffe automatiquement et l'indicateur de chauffage s'allume. Lorsqu'il est réglé sur « OFF », le chauffe-eau ne fonctionnera pas. HIGHLOW OFF Bouton de contrôle de la température

CHAUFFE-EAU ÉLECTRIQUE ESSENTIAL HIDE CHAUFFE-EAU ÉLECTRIQUE ESSENTIAL HIDE IDENTIFIER ET RÉSOUDRE LES DÉFAUTS LES PLUS COURANTS Si le chauffe-eau tombe en panne pendant une utilisation normale, veuillez immédiatement couper l'alimentation et vérier selon le contenu suivant.

5. IDENTIFIER ET RÉSOUDRE LES PANNES

Pannes Les raisons Solution

1. Si l'eau est coupée ou si la

pression est trop faible

2. Si le robinet à soupape

d'entrée et de sortie d'eau est ouvert

3. Si les tuyaux sont bouchés

1. Excès de mélange d'eau froide

2. Réglage basse température

3. Temps de préchauffage

1. Vérier l'approvisionnement

2. Ouvrir le robinet à soupape

d'entrée et de sortie d'eau

3. Nettoyer les tuyaux

1. Régler la vanne mélangeuse

2. Réinitialiser la température

3. Continuer à chauffer

L'eau ne coule pas L'eau ne coule pas chaud L'eau qui coule sort chaud et froid L'eau coule vers le bas sortie de vanne de sécurité L'eau coule continuellement du sortie de vanne de sécurité La pression extérieure de l'eau est instable Normale La pression de l'eau est trop haut Attends la pression de l'eau est normalisée Connectez le tuyau de vidange et acheminez-le vers une évacuation sûre Installer une vanne limiteur de pression dans le tuyau d'arrivée d'eau

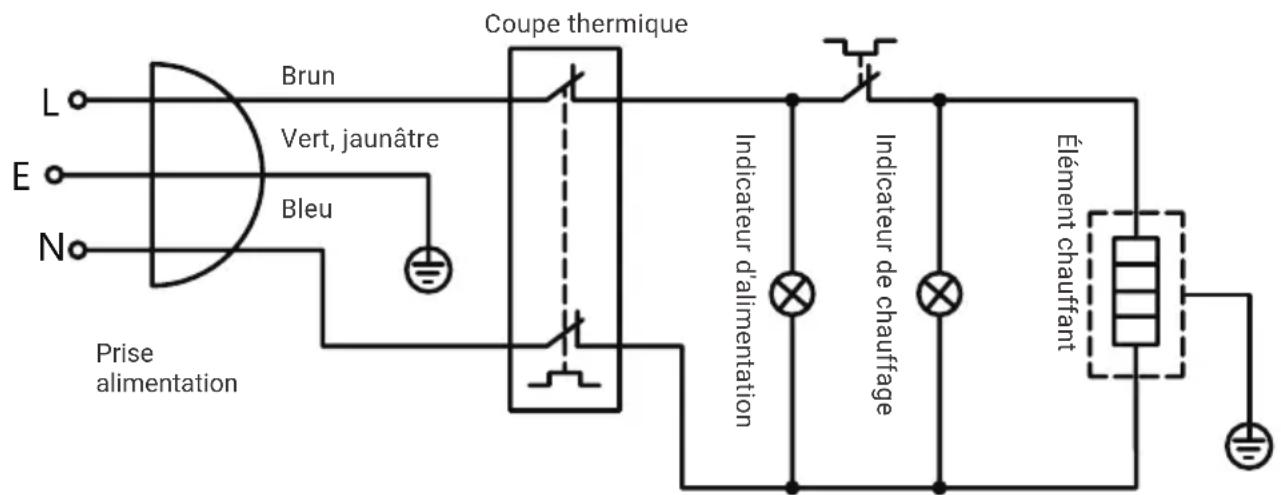

Brun Coupe thermique Indicateur d'alimentation Indicateur de chauffage Élément chauffant Prise alimentation Vert, jaunâtre Bleu

• NETTOYAGE Utilisez un chiffon sec ou humide pour humidier un nettoyant neutre pour nettoyer la surface du chauffe-eau, ne pas utiliser d'essence ou autre solvants, vous ne devez pas pulvériser d’eau.

• DÉTARTRAGE Selon les conditions locales de qualité de l'eau, lorsque Le chauffe-eau est utilisé pendant un certain temps (généralement 1 mois), il est nécessaire d'éliminer le calcaire sale : éteignez d'abord le chauffe-eau, fermez le vanne d'entrée, séparer le raccordement entre l'entrée et la sortie, vider le l'eau du réservoir interne. Après le détartrage, réinstallez le connexion interne du réservoir entre l’entrée et la sortie.

• ÉVACUATION En cas d'arrêt ou de maintenance prolongé, coupez d'abord le alimentation électrique, fermer le robinet d'arrivée d'eau, débrancher le raccordement entre les conduites d'eau d'entrée et de sortie, videz-la à l'envers et installer la connexion entre le réservoir interne et la connexion entre le eau d'entrée et de sortie. Lorsqu'il est réutilisé, le réservoir intérieur doit être rempli d'eau avant de brancher l'alimentation électrique

• REMPLACER L'ANODE EN MAGNÉSIUM En cas d'arrêt ou de maintenance prolongé, coupez d'abord le alimentation électrique, fermer le robinet d'arrivée d'eau, débrancher le raccordement entre les conduites d'eau d'entrée et de sortie, videz-la à l'envers et installer la connexion entre le réservoir interne et la connexion entre le eau d'entrée et de sortie. Lorsqu'il est réutilisé, le réservoir intérieur doit être rempli d'eau avant de brancher l'alimentation électrique PRUDENCE

1. Débranchez le cordon d'alimentation avant d'effectuer l'entretien.

2. Il est strictement interdit au personnel d'entretien non professionnel de démonter,

d'entretenir et de modier le chauffe-eau.

3. La soupape de sécurité (dispositifs de surpression) doit être actionnée

régulièrement pour éliminer les sédiments de carbonate de calcium et vérier qu'elle n'est pas bloquée.

4. S'il est bloqué, veuillez le réparer à temps.
