MANUAL DE UTILIZADOR ESSENTIAL HIDE HTW

PT Manual do utilizador. Calefator de água elétrico

PRUEBA DE FUNCIONAMIENTO

Plugue Tubo de saída (vermelho) Válvula de segurança Tubo de entrada (azul) Botão de ajuste de temperatura Luz indicadora de aquecimento Luz de energia

CONTEÚDO DA TABELA

01 NOME DE CADA PARTE DO AQUECEDOR DE ÁGUA 38
02 INSTALAÇÃO....40
03 AVISO 43
04 MÉTODO DE USO 44
05 IDENTIFIQUE E CORRIJA ERROS COMUNS 45
06 MANUTENÇÃO DIÁRIA....46
07 ESPECIFICAÇÕES DO PRODUTO 47

OBRIGADO por escolher o termoacumulador elétrico GIAgroup.

NOTA: Leia as instruções com atenção e guarde-as para referência antes de usar.

- Este aquecedor de água deve ser instalado por um profissional.

Para utilizadores especiais (como crianças, idosos, deficientes, etc.) deve ser utilizado sob a supervisão de adultos.

* Este manual é propriedade de GIAgroup.

Cópia ou reprodução proibida sem autorização prévia.

1. A parede de montagem do aparelho deve ser capaz de suportar pelo menos quatro vezes a massa total do aparelho quando cheio de água. Tome medidas de reforço confiáveis quando necessário.
2. O aparelho deve ser instalado o mais próximo possível de pontos de água frequentes para reduzir a perda de calor pelas tubulações.
3. Deve ser deixado espaço adequado ao redor do aparelho para facilitar futuras manutenções. Quando o aparelho for instalado acima do teto, deve ser fornecido com uma placa móvel e uma janela de manutenção para remoção e instalação do aparelho.
4. Devem ser implementadas medidas de drenagem de segurança, tais como drenos no chão, para evitar fugas de aparelhos que causem danos a outras instalações.
5. Deve ser instalado em ambientes internos e onde a temperatura do link seja superior a 0°C, para não causar o rompimento do gelo na tubulação de água do tanque. Não deve haver objetos inflamáveis ou explosivos ao redor do dispositivo de instalação.
6. Não inverta a conexão das tubulações de entrada e saída de água.
7. Juntas de vedação devem ser instaladas na interface dos tubos de entrada e saída de água, e a força de rotação deve ser apropriada durante a instalação.
8. Uma válvula de segurança (dispositivo de alívio de pressão) será instalada na entrada do aparelho, através da qual a água poderá sair pelo tubo de drenagem da válvula de alívio. A saída da válvula de segurança deve ser mantida em contato com a atmosfera. O tubo de drenagem deve estar firmemente preso à saída da válvula de alívio.
9. Devem ser utilizados acessórios fornecidos pela nossa empresa.
10. As tomadas que fornecem energia aos aparelhos devem ser aterradas de forma confiável. Não instale tomadas elétricas em locais que possam estar úmidos ou molhados.
11. A instalação deve ser realizada por pessoal de instalação profissional.

Lista de embalagem

Nome	Quantia	QuantiaNome
Aquecedor de água Suporte	1		1
Manual Junta de vedação	1		1
Válvula de segurança	1	Tubo de expansão de plástico	2
tubo de drenagem de água	1	Conectores vermelhos e azuis	2
Parafuso de fixação	2

INSTALAÇÃO DE EQUIPAMENTO

1. Após determinar a posição de instalação do aparelho, faça dois furos com espaçamento de 62mm e diâmetro de φ10mm no sentido horizontal da parede de acordo com o tamanho mostrado na figura a seguir, e a profundidade do furo não deve ser inferior a 90 mm.
2. Alinhe os dois orifícios de suspensão na parte traseira do aparelho com os dois ganchos da placa de suspensão e puxe para baixo com firmeza para que os orifícios de suspensão fiquem pendurados no gancho.

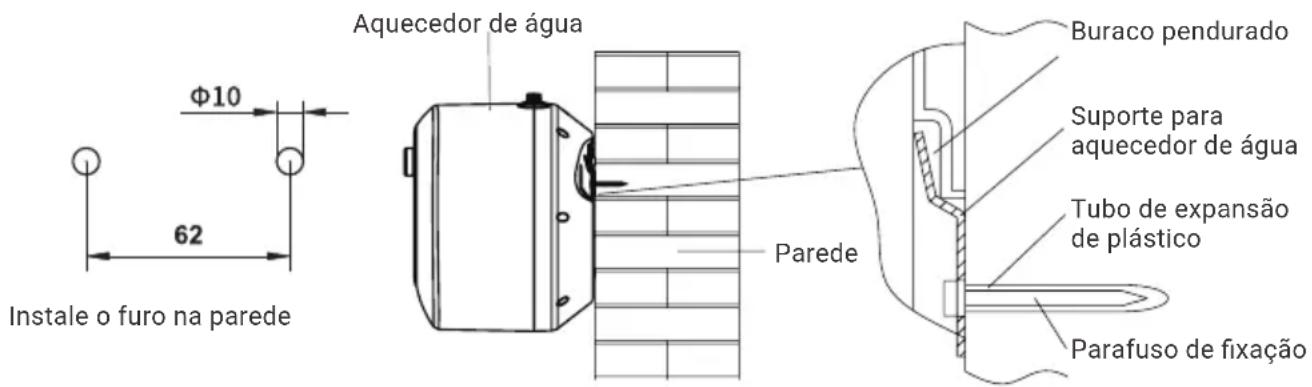

Instale o furo na parede Φ10 62 Aquecedor de água Parede Buraco pendurado Suporte para aquecedor de água Tubo de expansão de plástico Parafuso de fixação

AVISO:

O aparelho deve ser pendurado com segurança para evitar quedas de ferimentos pessoais e danos materiais. Alinhe os dois orifícios de suspensão na parte traseira do aparelho com os dois ganchos da placa de suspensão e puxe para baixo com firmeza para que os orifícios de suspensão fiquem pendurados no gancho.

Conexão de tubo

- A especificação da interface de entrada e saída de água deste aparelho é GI/2. Conecte os tubos de acordo com a figura a seguir.

1. Conecte a válvula de segurança com a gaxeta anexada à porta de entrada do aparelho com a seta apontando na direção do fluxo.
2. Insira o tubo de drenagem na parte inferior da saída da válvula de segurança, a outra extremidade da descida contínua para drenagem segura (como dreno de piso), o tubo de drenagem deve ser instalado sem obstáculos e a saída da válvula de segurança está conectada com o atmosfera.
3. Quando a pressão de entrada de água for superior a 0,55 MPa, uma válvula de segurança adicional deverá ser adicionada ao tubo de entrada de água.

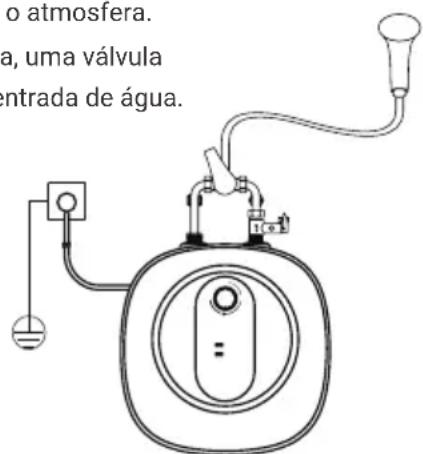

o atmosfera. a, uma válvula entrada de água.

Conexão de várias saídas

Caso o usuário queira implementar um sistema de alimentação multi-tomadas, consulte o método de conexão mostrado no desenho.

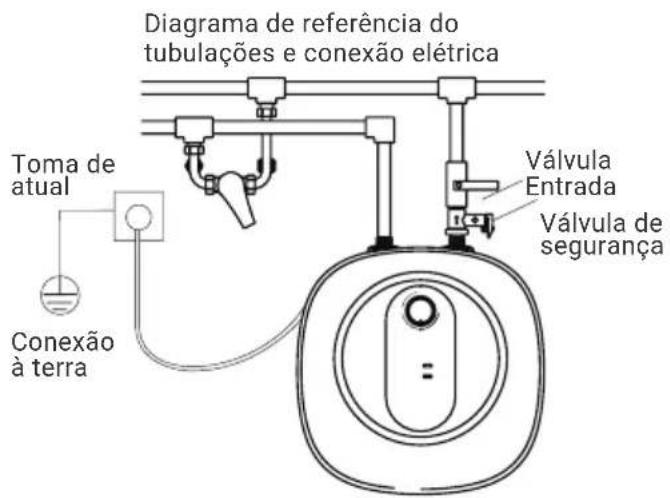

Diagrama de referência do tubulações e conexão elétrica Toma de atual Conexão à terra Válvula Entrada Válvula de segurança

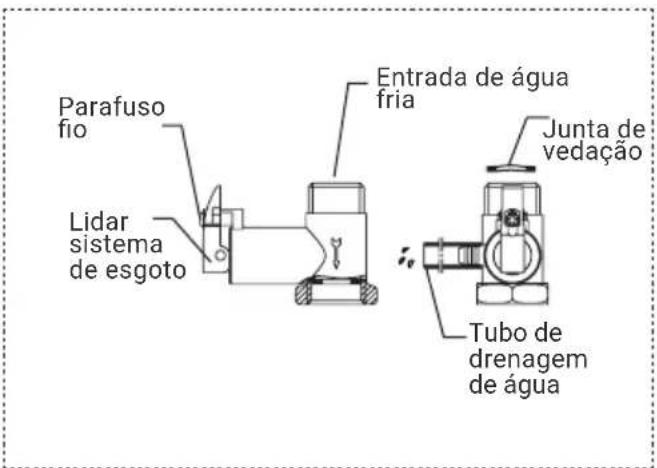

Parafuso fio Lidar sistema de esgoto Entrada de água fria Junta de vedação Tubo de drenagem de água

Aviso

• A pressão nominal da válvula de segurança é de 0,75 MPa. Quando a pressão do sistema de tubulação excede sua pressão nominal, a válvula de segurança drenará e aliviará automaticamente a pressão, e o fluxo de água para fora da saída é um fenômeno normal.
• O tubo de drenagem conectado ao dispositivo de alívio de pressão (válvula de segurança) deve ser instalado em uma direção descendente contínua em um ambiente livre de gelo. (Passe a outra extremidade continuamente até um dreno seguro (por exemplo, um ralo no chão) para evitar que a água quente escape.)
• Azul é a entrada de água e vermelho é a saída de água.
• Se o tubo de água quente for muito longo, deverá ser isolado para reduzir a perda de calor.
• Ao colocar uma tomada elétrica, determine a posição de instalação com base no comprimento real do cabo

EXECUÇÃO DE TESTE

1. Depois de concluída a instalação, abra todas as válvulas da tubagem, abra a torneira da água quente, encha o aparelho com água e feche a torneira da água quente. Verifique se há vazamentos nas tubulações. Nesse caso, reconecte os tubos.
2. Desaparafuse o parafuso limitador da alavanca da válvula de segurança, puxe a alavanca da válvula de segurança e verifique se a descarga de água da válvula de segurança está suave (saída contínua de água significa normal).
3. Depois de confirmar que a operação está normal, ligue a energia e opere-a de acordo com a seção de métodos operacionais. Desligue e desconecte quando tudo estiver bem.

AVISO:

1. A temperatura de alívio de pressão da válvula de segurança pode causar queimaduras.
2. Podem ocorrer escaldaduras se a temperatura for definida acima de 50°C. Deve ser misturado com água fria antes de usar.
3. O dispositivo usa uma fonte de alimentação de 220-240V\~/50Hz.
4. Não puxe o plugue nem conecte-o com as mãos molhadas.
5. Não feche a válvula de entrada de água e não ligue a alimentação quando o aparelho não estiver cheio de água, para não danificar o aparelho.
6. A vida útil segura é de 8 anos. Se o produto continuar a ser usado além da vida útil segura, poderá causar incêndio ou ferimentos devido à deterioração da qualidade devido a anos de deterioração.
7. Não permita que crianças usem o aparelho para evitar ferimentos acidentais.

AVISO:

1. Confirme a temperatura real da água antes de usar para evitar que fique muito baixa ou muito alta.
2. Coloque o termostato na temperatura mais baixa antes de desconectar.
3. Puxe periodicamente a alavanca da válvula de segurança para verificar se o dreno da válvula de alívio está desbloqueado. Caso contrário, entre em contato conosco.
4. Em zonas frias, quando o aparelho não for utilizado durante muito tempo no inverno, a água deve ser drenada para evitar que o aparelho congele e se danifique.
5. Se o aparelho estiver instalado embaixo da pia, verifique frequentemente se há vazamentos na pia para evitar que o aparelho fique em perigo.

- INJEÇÃO DE ÁGUA

Quando o aquecedor de água é usado pela primeira vez ou usado novamente após uma interrupção prolongada, você deve injetar água. Abra todas as válvulas na tubulação e abra a torneira de água quente. Quando a água flui continuamente, ela responde que o aquecedor de água encheu-se de água. Feche a torneira da água quente, mantenha Abra a válvula do tubo de água fria, certifique-se de que pode ser adicionada água fria automaticamente após o uso de água quente. E certifique-se de que o dispositivo esteja sempre cheio de água.

• CONECTE A ENERGIA

Insira o plugue em uma tomada confiável, conecte a alimentação, o indicador a energia será ligada, de acordo com o seguinte método para ajustar o botão liga/desliga controle de temperatura, o aquecedor de água funciona imediatamente.

- REGULAÇÃO DE TEMPERATURA

Ajuste a temperatura usando o botão de controle de temperatura. Vire na direção no sentido horário para aumentar a temperatura definida, gire no sentido anti-horário para reduzir a temperatura definida, e a faixa de configuração de temperatura é aproximadamente 75°C à temperatura ambiente.

Depois de definir a temperatura, o aquecedor de água funciona automaticamente e o o indicador de aquecimento acende.

Quando a temperatura da água atingir a temperatura definida, a energia será cortada automaticamente, e o indicador de aquecimento acenderá para entrar no estado preservação do calor. Quando a temperatura da água cai a qualquer momento, a água reaquece automaticamente e o indicador de aquecimento acende.

Quando definido para "OFF", o aquecedor de água não funciona.

Botão de controle de temperatura

IDENTIFIQUE E RESOLVA AS FALHAS MAIS COMUNS

Se o aquecedor de água quebrar durante o uso normal, desligue imediatamente a energia e verifique de acordo com o conteúdo a seguir.

Separação	Razões	Solução
A água não flui	1. Se a água estiver desligada ou a pressão estiver muito baixa2. Se a válvula globo de entrada e saída de água estiver aberta3. Se os tubos estiverem bloqueados	1. Verifique o abastecimento de água2. Abra a válvula globo de entrada e saída de água3. Limpe os canos
A água não flui quente	1. Excesso de mistura de água fria2. Configuração de baixa temperatura3. Tempo de aquecimento insuficiente4. Quebra do circuito interno	1. Ajustar a válvula misturadora2. Redefinir a temperatura3. Continue aquecendo4. Manutenção
A água corrente o bombom sujo e frio	A água corrente sai quente e frio	Espere pela pressão da água está normalizada
A água escorre pelo saída da válvula de segurança	Normal	Conecte o tubo de drenagem e direcione-o para um dreno seguro
A água pinga continuamente da saída da válvula de segurança	A pressão da água é muito alto	Instale uma válvula limitador de pressão no tubo de entrada de água

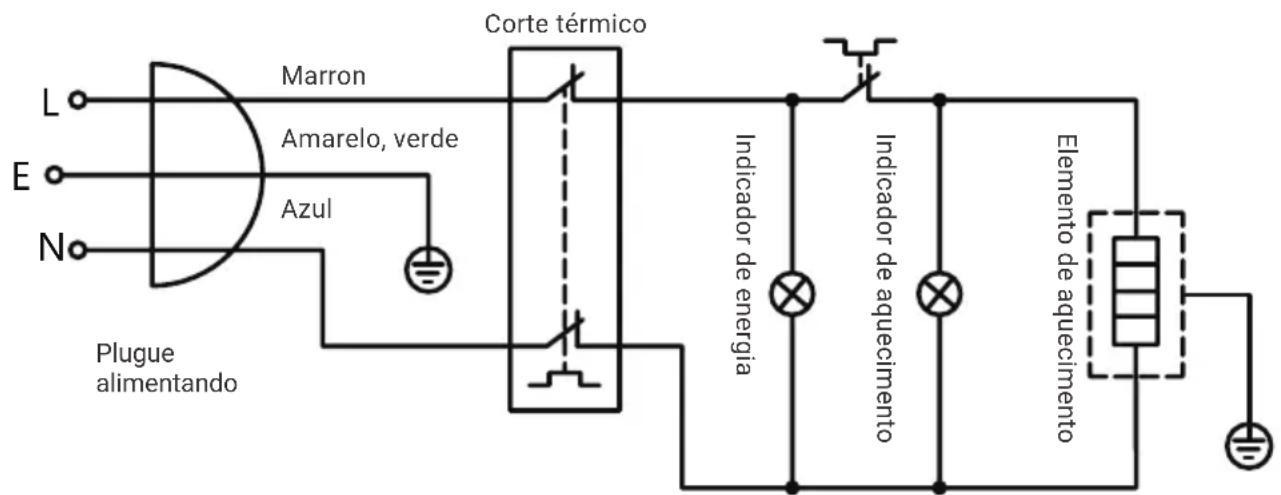

L E N Marron Amarelo, verde Azul Corte térmico Plugue alimentando Indicador de energia Indicador de aquecimento Elemento de aquecimento

• LIMPEZA

Use um pano seco ou úmido para molhar um pouco de limpador neutro para limpe a superfície do aquecedor de água, não use gasolina ou outro solventes, você não deve borrifar água.

• DESCALCIFICAÇÃO

De acordo com as condições locais de qualidade da água, quando o aquecedor de água é usado por um certo tempo (geralmente 1 mês), é necessário para remover o calcário sujo: primeiro desligue o aquecedor de água, feche o válvula de entrada, separe a conexão entre entrada e saída, esvazie o água do tanque interno. Após a descalcificação, reinstale o conexão interna do tanque entre entrada e saída.

• DRENAGEM

Em caso de interrupção prolongada ou manutenção, primeiro desligue o fonte de alimentação, feche a válvula de entrada de água, separe a conexão entre o tubo de entrada e saída de água, esvazie-o de cabeça para baixo e instale a conexão entre o tanque interno e a conexão entre o entrada e saída de água. Quando usado novamente, o tanque interno deve ser enchido com água antes de conectar a fonte de alimentação.

- SUBSTITUA O ÂNODO DE MAGNÉSIO

Em caso de interrupção prolongada ou manutenção, primeiro desligue o fonte de alimentação, feche a válvula de entrada de água, separe a conexão entre o tubo de entrada e saída de água, esvazie-o de cabeça para baixo e instale a conexão entre o tanque interno e a conexão entre a entrada e saída de água. Quando usado novamente, o tanque interno deve ser enchido com água antes de conectar a fonte de alimentação.

CUIDADO

1. Desconecte o cabo de alimentação antes de realizar a manutenção.
2. O pessoal de manutenção não profissional está estritamente proibido de desmontar, manter e modificar o aquecedor de água.
3. A válvula de segurança (dispositivos de alívio de pressão) precisa ser acionada regularmente, para remover sedimentos de carbonato de cálcio e testar se não está bloqueada.
4. Se estiver bloqueado, repare-o a tempo.

ModeloParâmetros	HTW-TV-15ESSHIDE	HTW-TV-30ESSHIDE
Capacidade nominal	15L	30L
Peso líquido (condição anidra)	8Kg	12.2kg
Potência nominal	1500W
Tamanho do produto (LxAxCmm)	380x380x325mm	440x440x390mm
Voltagem nominal	220-240V~/50Hz
Pressão nominal	0.75MPa
Impermeabilidade	IPX4
Definir faixa de temperatura	30 to 75°C

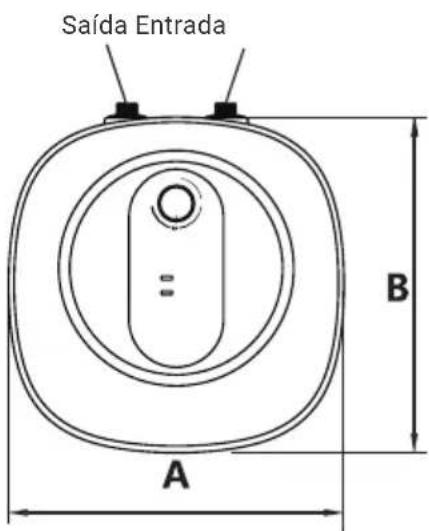

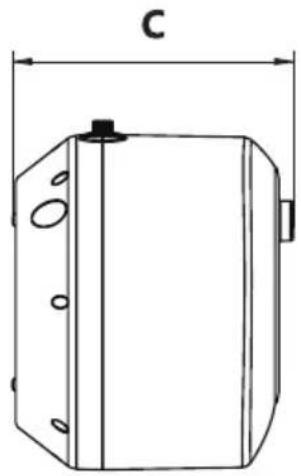

DIMENSÕES DO PRODUTO UNIDADE: MM

Saída Entrada A B
