Type de produit	Ventilateur de plafond avec luminaire LED
Marque	Eurom
Modèle	Ceiling Fan LRC
Dimensions (L x l x H)	580 x 580 x 175 mm
Poids	3,0 kg
Alimentation	220-240 V~, 50/60 Hz
Puissance du ventilateur	50 W
Puissance de l'éclairage LED	40 W (non remplaçable)
Indice de protection	IP20
Classe de protection	Classe I
Vitesses du ventilateur	3 niveaux (basse, intermédiaire, élevée)
Éclairage LED	Réglable en intensité (13 positions) et température de couleur (13 positions de 3000K à 6500K)
Télécommande	Oui, avec piles AAA 1,5 V (non incluses)
Minuterie	Arrêt différé 1 heure ou 2 heures
Distance minimale du sol	230 cm
Distance minimale aux objets	30 cm
Garantie	24 mois
Entretien et nettoyage	Dépoussiérage à l'aspirateur, essuyage avec chiffon humide ; ne pas immerger
Réparabilité	Réparations par un professionnel agréé ; LED non remplaçable
Installation	Fixation au plafond sur support (vis non fournies), connexion électrique par un électricien

FOIRE AUX QUESTIONS - Ceiling Fan LRC Eurom

Comment installer le ventilateur de plafond ?

L'installation doit être effectuée par un électricien qualifié. Fixez le support de suspension au plafond avec des vis (non fournies) dans une poutre ou du béton. Connectez les fils (marron phase, bleu neutre, jaune/vert terre) à la boîte à bornes. Ne fixez pas le ventilateur uniquement au boîtier DCL du plafond.

Quelle est la hauteur minimale de montage ?

Le ventilateur doit être installé à au moins 230 cm du sol pour garantir la sécurité.

Comment utiliser la télécommande ?

Insérez deux piles AAA 1,5 V (non incluses) dans le compartiment. Utilisez les touches pour allumer/éteindre la lumière, régler l'intensité et la température de couleur (13 niveaux chacun), contrôler la vitesse du ventilateur (3 niveaux) et programmer la minuterie (1h ou 2h).

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles sont insérées correctement et qu'elles sont neuves. Assurez-vous qu'aucun obstacle ne bloque le signal entre la télécommande et le récepteur du ventilateur. Si le problème persiste, contactez un professionnel.

Comment nettoyer le ventilateur ?

Débranchez l'alimentation. Utilisez un aspirateur avec brosse douce pour enlever la poussière des ouvertures. Essuyez avec un chiffon humide et doux. Ne jamais immerger l'appareil dans l'eau et n'utilisez pas de produits chimiques agressifs.

Puis-je remplacer l'éclairage LED ?

Non, le module LED n'est pas remplaçable. En cas de défaillance, contactez le service après-vente.

Quelles sont les précautions de sécurité importantes ?

Avant toute intervention, coupez le disjoncteur. N'utilisez pas le ventilateur à l'extérieur, près d'eau, de sources de chaleur ou dans un environnement humide. Maintenez une distance d'au moins 30 cm des objets (rideaux, vêtements). Ne couvrez jamais l'appareil en fonctionnement.

Le ventilateur fait du bruit, que faire ?

Vérifiez que les vis de fixation sont bien serrées et que le ventilateur est correctement équilibré. Assurez-vous qu'aucun objet n'est en contact avec les pales. Si le bruit persiste, consultez un professionnel.

Comment régler la luminosité et la température de couleur ?

Utilisez les touches de la télécommande : les touches + et - pour la luminosité (13 positions), les touches Kelvin pour la température de couleur (de 3000K blanc chaud à 6500K blanc froid). La touche de sélection rapide permet d'accéder à des réglages prédéfinis.

Quelle est la garantie de ce produit ?

Eurom offre une garantie de 24 mois à partir de la date d'achat. La garantie ne couvre pas l'usure normale, les modifications non autorisées ou les dommages dus à une mauvaise utilisation. Conservez la preuve d'achat.

MODE D'EMPLOI Ceiling Fan LRC Eurom

Merci d'avoir choisi cet appareil EUROM. Vous avez acheté un appareil de qualité dont vous profiterez pendant de nombreuses années. Une utilisation respectueuse et responsable de cet appareil réduit le risque de blessures ou de dommages matériels.

PRUDENCE

Il est important de lire et comprendre ce manuel d'instructions avant d'installer et utiliser l'appareil.

Introduction

Ce manuel décrit comment utiliser cet appareil de manière correcte et sûre. Conservez ce manuel pour pouvoir le consulter ultérieurement. Ce manuel fait partie intégrante de l'appareil et doit être remis au nouveau propriétaire en cas de revente ou d'échange. Ce manuel a été rédigé avec le plus grand soin. Nous nous réservons néanmoins le droit d'améliorer et d'adapter ce manuel à tout moment. Les images utilisées peuvent être différentes du produit lui-même.

Les symboles et termes suivants sont utilisés dans ce manuel pour attirer l'attention du lecteur sur des aspects de la sécurité et diverses informations importantes :

AVERTISSEMENT

Indique une situation dangereuse qui peut entraîner des blessures pour l'opérateur ou les personnes présentes et des dommages légers et/ou modérés pour le produit ou l'environnement si les consignes de sécurité ne sont pas respectées.

PRUDENCE

Indique une situation dangereuse qui peut entraîner des dommages légers et/ou modérés pour le produit ou l'environnement si les consignes de sécurité ne sont pas respectées.

Garantie

EUROM accorde une garantie de 24 mois sur cet appareil à partir de la date d'achat. La garantie ne couvre pas l'usure due à une utilisation normale. La garantie est exclue si un défaut est le résultat d'une utilisation abusive ou négligente de l'appareil. Le fabricant, l'importateur et le fournisseur ne sont pas responsables de raccordements incorrects.

Identification

Figure 1

Spécifications

Dimensions du produit :	580 x 580 x 175 mm
Poids :	3,0 kg
Tension :	220-240 V~ 50/60 Hz
Puissance ventilateur :	50 W
Puissance LED :	40 W
Indice de protection :	IP20
Classe de protection :	Classe I

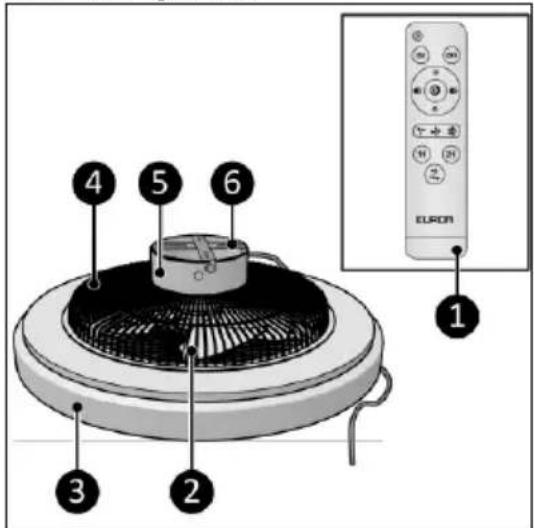

Description

Le Ceiling Fan LRC est un ventilateur de plafond facile à utiliser dans un environnement intérieur. Le Ceiling Fan LRC se compose des éléments suivants (Figure 2):

1. Télécommande
2. Ventilateur
3. Témoin LED*
4. Grille de sécurité
5. Base
6. Support de suspension

* Le témoin LED ne peut pas être remplacé.

Figure 2

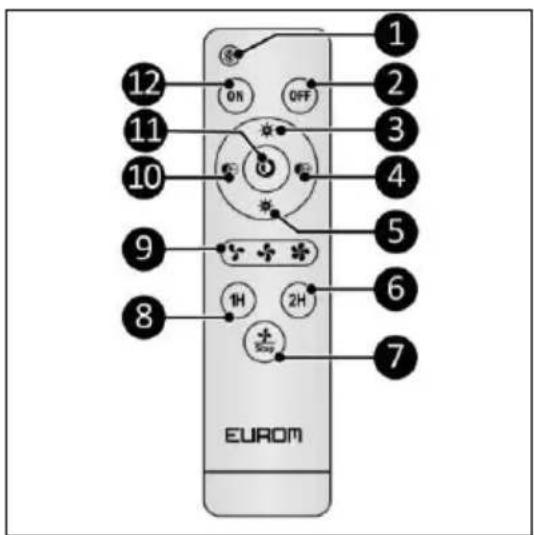

Télécommande\*

1. Touche sans fonction
2. Touche LED OFF
3. Touche augmentation lumière (13 positions)
4. Touche augmentation Kelvins (13 positions)
5. Touche diminution lumière (13 positions)
6. Minuterie OFF 2 heures
7. Touche arrêt ventilateur
8. Minuterie OFF 1 heure
9. Touche vitesse ventilateur
10. Touche diminution Kelvins (13 positions)
11. Touche sélection rapide lumière
12. Touche LED ON

* Piles non incluses.

Figure 3

Sécurité

Veillez à lire et assimiler les consignes de sécurité. Toute utilisation incorrecte peut causer des blessures et annulera la garantie d'EUROM.

Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'ils fassent l'objet d'une surveillance ou qu'ils aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien utilisateur ne doivent pas être effectués par des enfants sans surveillance. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Instructions générales de sécurité

AVERTISSEMENT

• Avant toute intervention sur le ventilateur, débranchez-le de l'alimentation électrique !
• Avant tout accès aux bornes, tous les circuits d'alimentation doivent être déconnectés.
• Des moyens de déconnexion doivent être incorporés dans le câblage fixe conformément aux règles de câblage.
• Des moyens de déconnexion de tous les pôles avec une séparation des contacts assurant une déconnexion totale dans des conditions de surtension de catégorie III doivent être incorporés dans le câblage fixe conformément aux règles nationales de câblage.
• Empêchez toute éclaboussure d'eau sur ou dans l'appareil.
  • N'immergez aucune partie de l'appareil dans de l'eau ou d'autres liquides.
  • N'insérez jamais les doigts ou des objets dans les ouvertures de l'appareil.
• Ne projetez jamais de produits tels que des insectifuges ou des produits de nettoyage sur ou dans l'appareil.
• N'exposez pas l'appareil à de fortes vibrations ou contraintes mécaniques.
• Fixez le ventilateur au plafond avec des vis. Ne fixez pas le ventilateur au boîtier DCL du plafond. Le boîtier DCL du plafond n'est pas assez solide pour supporter le ventilateur.
• Placez l'appareil à une distance minimale de 230 centimètres du sol.
• Le fournisseur décline toute responsabilité pour tout dommage corporel ou matériel résultant d'une utilisation ou d'une installation incorrecte de ce ventilateur. Contactez un électricien au moindre doute.
• Une utilisation non autorisée et des modifications techniques de l'appareil peuvent entraîner un danger pour la vie et la santé.

PRUDENCE

Ne couvrez pas l'appareil pendant son utilisation. Maintenez les étoffes, rideaux, vêtements et cheveux à une distance minimale de 30 centimètres de l'appareil.

Sécurité de fonctionnement

AVERTISSEMENT

N'utilisez pas l'appareil :

• à l'extérieur ;
• si une partie quelconque est sale ou humide ;
• à proximité de ou dans un environnement humide, comme une salle de bain ou une buanderie ;
• près d'une source d'eau, comme une baignoire, une douche ou une piscine ;
• à proximité de ou dans un environnement poussiéreux et sale ;
• à proximité de matières, liquides ou vapeurs inflammables ;
• près de sources de chaleur et d'un feu ouvert ;
• à des températures de plus de 40 °C ;
• avec un dispositif qui allume automatiquement l'appareil, tel qu'une minuterie, un gradateur ou tout autre dispositif.

Si l'appareil ou le câble électrique présente des dommages ou fonctionne mal, mettez immédiatement l'appareil hors service et débranchez l'alimentation électrique.

Transport et rangement

• Nettoyez l'appareil avant de le ranger.
• Transportez l'appareil dans son emballage d'origine.
• Rangez l'appareil dans son emballage d'origine et dans un endroit frais, sec et sans poussière.
• Ne rangez pas l'appareil à proximité d'acides, d'alcalis, d'huile ou d'autres substances corrosives.
  • Retirez les piles de la télécommande avant de la ranger (Figure 12).

Assemblage

L'appareil est emballé dans une boîte. Retirez tout le matériel d'emballage et vérifiez que l'appareil n'est pas endommagé. N'utilisez pas l'appareil s'il est endommagé. Dans ce cas, contactez toujours votre fournisseur. Conservez l'emballage pour un rangement et un transport sûrs.

Alimentation électrique

AVERTISSEMENT

Avant toute intervention sur les circuits du ventilateur et de l'alimentation électrique, coupez le disjoncteur correspondant.

PRUDENCE

Assurez-vous que la tension secteur est la même que celle indiquée sur l'étiquette d'identification du produit. L'installation électrique et le câblage doivent être conformes aux réglementations nationales et locales. Toutes les connexions électriques doivent rester au sec en toute circonstance.

Le raccordement du ventilateur à l'alimentation électrique peut se faire de deux façons :

• directement au boîtier DCL du plafond;
- à distance du boîtier DCL du plafond. Une rallonge doit être placée entre le ventilateur et le boîtier DCL du plafond.

Boîtier DCL

AVERTISSEMENT

Fixez le ventilateur au plafond avec des vis. Ne fixez pas le ventilateur au boîtier DCL du plafond. Le boîtier DCL du plafond n'est pas assez solide pour supporter le ventilateur.

Installez l'appareil au niveau du boîtier DCL du plafond. Connectez le câblage du plafond directement à la boîte à bornes de l'appareil.

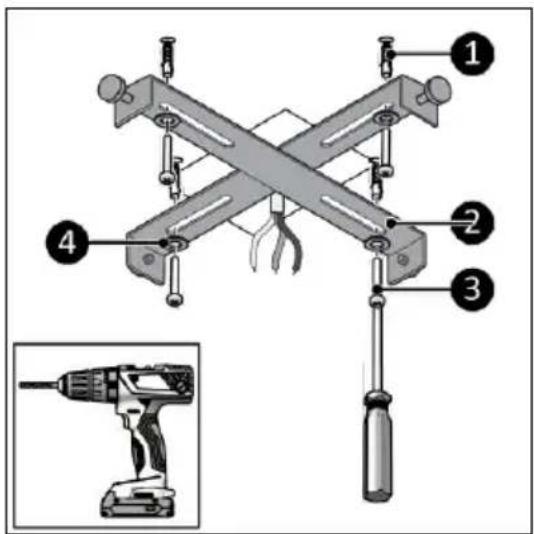

1. Marquez quatre trous au plafond pour le support de suspension. Assurez-vous que les trous sont percés dans une poutre solide ou du béton.
2. Vérifiez la présence de fils à l'aide d'un détecteur de fils. Veillez à ne pas toucher de câbles lorsque vous percez des trous dans le plafond.
3. Percez les quatre trous marqués. Utilisez un foret de ∅5 mm.
4. Insérez les chevilles dans les quatre trous (Figure 4, pos. 1).
5. Utilisez les vis Philips (Figure 4, pos. 3) et les rondelles (Figure 4, pos. 4) pour attacher le support de suspension (Figure 4, pos. 2) au plafond.
6. Assurez-vous d'avoir les deux mains libres pour effectuer les connexions électriques :

- utilisez une corde ou des colliers de serrage pour suspendre temporairement le ventilateur au support de suspension ou ;

- demandez à une autre personne de tenir l'appareil près du support de suspension.

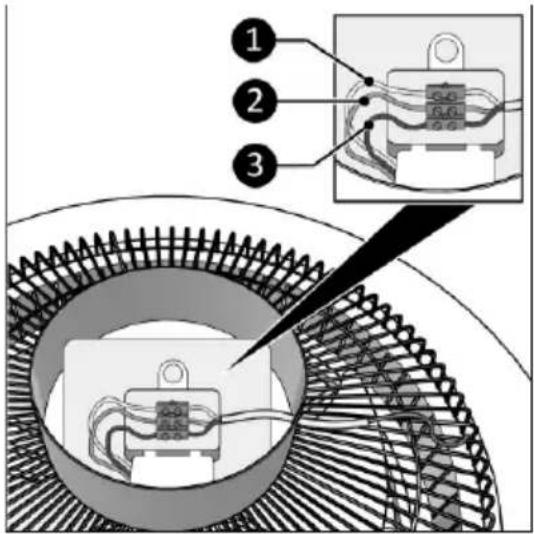

1. Connectez les fils électriques du boîtier DCL du plafond à la boîte à bornes du ventilateur :

2. Fil marron : phase (Figure 5, pos. 3) ;

3. Fil jaune et vert : terre (Figure 5, pos. 2) ;
   • Fil bleu : neutre (Figure 5, pos. 1).
4. Refermez la boîte à bornes en toute sécurité.

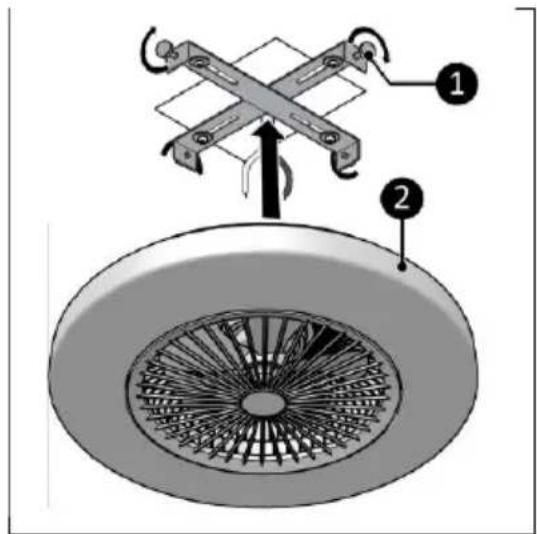

1. Utilisez les vis latérales (Figure 6, pos. 1) pour attacher le ventilateur (Figure 6, pos. 2) au support de suspension.

Fixez le ventilateur au plafond avec des vis.

Le ventilateur peut être placé à une certaine distance du boîtier DCL du plafond. Une rallonge doit être placée entre le ventilateur et le boîtier DCL du plafond. La surface minimale du fil pour la rallonge est de 3x 1,00 mm ^2 .

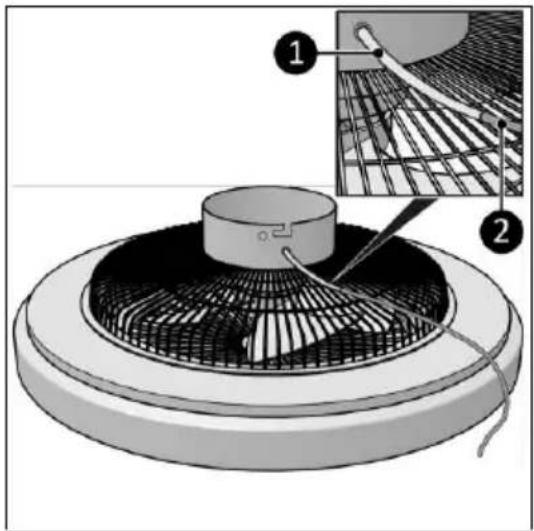

1. Placez l'extrémité de la rallonge (Figure 7, pos. 2) par le manchon de protection (Figure 7, pos. 1) à travers le trou de la base du ventilateur.

1. Connectez les fils électriques de votre rallonge au bornier du ventilateur :

2. Fil marron : phase (Figure 8, pos. 3) ;

3. Fil jaune et vert : terre (Figure 8, pos. 2) ;
4. Fil bleu : neutre (Figure 8, pos. 1).

5. Refermez la boîte à bornes en toute sécurité.

6. Marquez quatre trous au plafond pour le support de suspension. Assurez-vous que les trous sont percés dans une poutre solide ou du béton.

7. Vérifiez la présence de fils à l'aide d'un détecteur de fils. Veillez à ne pas toucher de câbles lorsque vous percez des trous dans le plafond.
8. Percez les quatre trous marqués. Utilisez un foret de ∅5 mm.
9. Insérez les chevilles dans les quatre trous (Figure 9, pos. 1).
10. Utilisez les vis Philips (Figure 9, pos. 3) et les rondelles (Figure 9, pos. 4) pour attacher le support de suspension (Figure 9, pos. 2) au plafond.
11. Utilisez les vis latérales (Figure 10, pos. 1) pour attacher le ventilateur (Figure 10, pos. 2) au support de suspension.

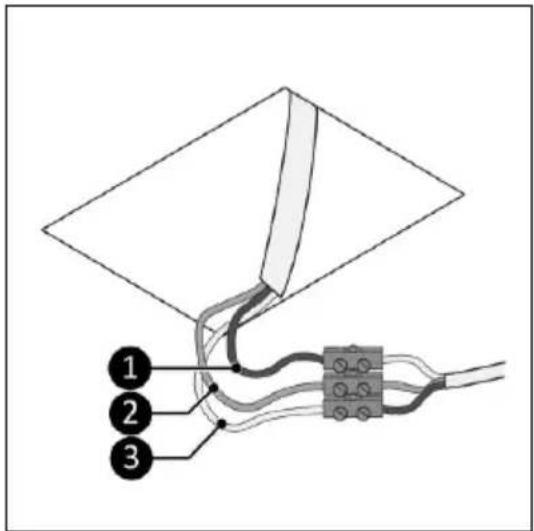

1. Connectez les fils électriques (de l'autre extrémité) de votre rallonge au boîtier DCL du plafond. Utilisez un bornier :

2. Fil marron : phase (Figure 11, pos. 1) ;

3. Fil jaune et vert : terre (Figure 11, pos. 2) ;
4. Fil bleu : neutre (Figure 11, pos. 3).

Avant de mettre en marche le disjoncteur, assurez-vous que toutes les connexions électriques sont bien faites et sûres.

1. Mettez en marche le disjoncteur du circuit d'alimentation correspondant.
2. S'il est présent, mettez l'interrupteur en marche.

Télécommande

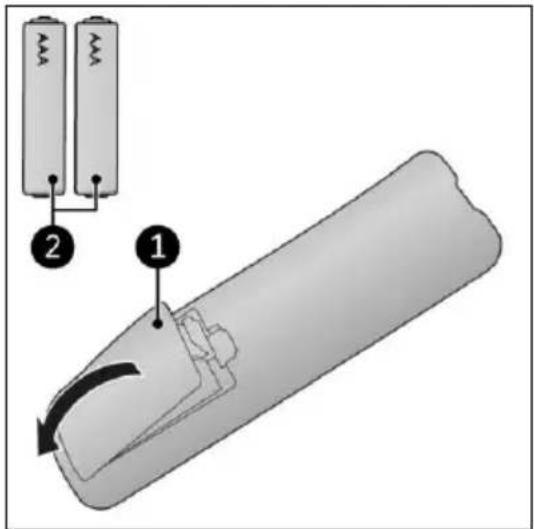

1. Retirez le couvercle (Figure 12, pos. 1).
2. Enlevez les piles (si présentes).
3. Insérez deux piles (AAA 1.5 V) (Figure 12, pos. 2) comme indiqué dans le compartiment à piles. Veillez à insérer les piles correctement.
4. Placez le couvercle.

Avant chaque utilisation, assurez-vous que :

• l'appareil est propre et sec ;
- l'appareil n'est pas endommagé.

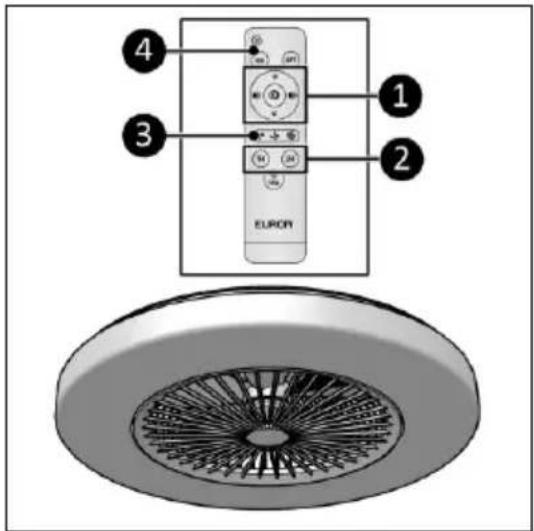

Réglage de la lumière

1. Appuyez sur la touche LED ON (Figure 13, pos 4.).
2. Réglez les paramètres d'éclairage souhaités avec (Figure 13, pos. 1) :

• Les touches lumière et Kelvin;

- Touche sélection rapide lumineux :

• 3 000 Kelvins, niveau lumière maximal ;
- 6 500 Kelvins, niveau lumière maximal ;
• 4 000 Kelvins, niveau lumière maximal ;
• 4 000 Kelvins, niveau lumière 90 %.

Réglage du ventilateur

1. Appuyez sur la touche de vitesse du ventilateur jusqu'à ce que la vitesse souhaitée soit atteinte (Figure 13, pos. 3) :

2. niveau 1 : vitesse basse ;

3. niveau 2 : vitesse intermédiaire ;
4. niveau 3 : vitesse élevée.

Réglage de la minuterie

1. Utilisez les touches 1H ou 2H pour régler la minuterie comme vous le souhaitez (Figure 13, pos. 2).

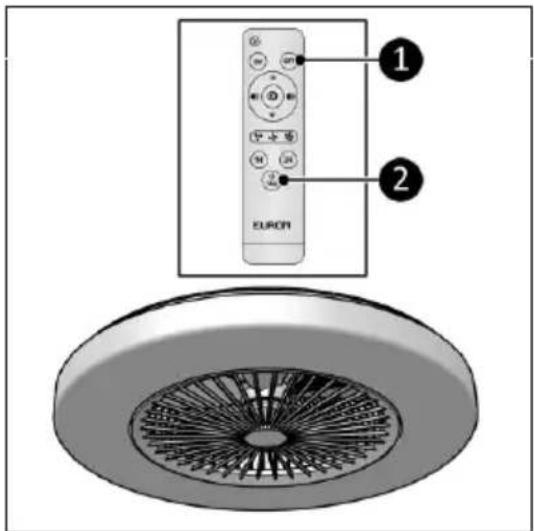

Éteindre la lumière

1. Appuyez sur la touche LED OFF (Figure 14, pos 1.).

Éteindre le ventilateur

1. Appuyez sur la touche ventilateur OFF (Figure 14, pos 2.).

Figure 13

Figure 14

Entretien

AVERTISSEMENT

N'effectuez aucune réparation ou modification sur cet appareil.

L'entretien et les réparations doivent être effectués par un professionnel autorisé par EUROM. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, par son technicien SAV ou par toute autre personne ayant des qualifications similaires afin de prévenir les risques éventuels.

Nettoyage

PRUDENCE

N'utilisez pas :

• de tampons à récurer ;
- de brosses dures ;
- de produits de nettoyage inflammables, agressifs ou chimiques.
Évitez que de l'eau ne puisse pénétrer dans le produit. N'immergez aucune partie de l'appareil dans de l'eau ou d'autres liquides.

Il est recommandé de nettoyer l'appareil pendant son utilisation et avant de le ranger :

1. Passez soigneusement l'aspirateur sur les ouvertures pour enlever la poussière et les salissures.
2. Essuyez l'appareil avec un chiffon humide, propre, doux et non pelucheux ou une brosse douce.
3. Laissez l'appareil sécher complètement avant de l'utiliser ou de le ranger.

Élimination

En fin de vie, mettez le produit au rebut conformément aux lois et réglementations locales ou confiez le produit à votre fournisseur. Retirez les piles de la télécommande et éliminez-les séparément.

Kokosstraat 20, 8281 JC Genemuiden, The Netherlands
T: ([phone]	E: [e-mail] : www.eurom.nl
Model: Ceiling Fan LRCProduct code: 385298 (black)385281 (white)	Date: 09/03/2022Version: v1.0
