GEBRUIKSAANWIJZING Ceiling Fan LRC Eurom

Gefeliciteerd met uw aankoop van dit EUROM-apparaat. U heeft een hoogwaardig apparaat gekocht waar u nog vele jaren plezier van zal hebben. Door dit apparaat met aandacht en zorg te gebruiken, beperkt u het risico op persoonlijk letsel of materiële schade.

LET OP

Lees deze gebruiksaanwijzing eerst grondig door en zorg dat u alles goed begrijpt voordat u het apparaat installeert en gebruikt.

Inleiding

In deze handleiding staat het correcte en veilige gebruik van dit apparaat beschreven. Bewaar deze handleiding voor toekomstig gebruik. De handleiding is een onmisbaar onderdeel van het apparaat en moet bij doorverkoop of inruil aan de nieuwe eigenaar worden overhandigd. Deze handleiding is met de grootst mogelijke zorg samengesteld. Wij behouden ons desalniettemin het recht voor deze handleiding te allen tijde te verbeteren en aan te passen. De gebruikte afbeeldingen kunnen afwijken.

De volgende symbolen en termen worden in deze handleiding gebruikt om de lezer te wijzen op veiligheidskwesties en belangrijke informatie:

WAARSCHUWING

Duidt op een gevaarlijke situatie die, indien de veiligheidsinstructies niet worden opgevolgd, kan leiden tot letsel bij de operator of omstanders, lichte en/of matige schade aan het product of aan het milieu.

LET OP

Duidt op een gevaarlijke situatie die, indien de veiligheidsinstructies niet worden opgevolgd, kan leiden tot lichte en/of matige schade aan het product of aan het milieu.

Garantie

EUROM biedt 24 maanden garantie op dit apparaat vanaf de datum van aankoop. Slijtage door normaal gebruik valt niet onder de garantie. De garantie vervalt als een defect het gevolg is van onopzettelijk of onzorgvuldig gebruik van het apparaat. De fabrikant, importeur en leverancier zijn niet aansprakelijk voor onjuiste aansluitingen.

Identificatie

EUROM® POWERFUL PRODUCTS SINCE 1974 Ceiling fan LRC ***** Art.nr. ***** Batch ***** 220-240V ~ 50/60Hz - 40Watt (lamp) 50Watt (fan) CE IP20 EUROM - KOKOSSTRAAT 20 - 8281 JC - GENEMUIDEN - THE NETHERLANDS

Afbeelding 1

Specifications

Productafmeting:	580 x 580 x 175 mm
Gewicht:	3,0 kg
Spanning:	220-240 V ~ 50/60 Hz
Ventilatorvermogen:	50 W
Ledvermogen:	40 W
Beschermingsgraad:	IP20
Beschermingsklasse:	Klasse I

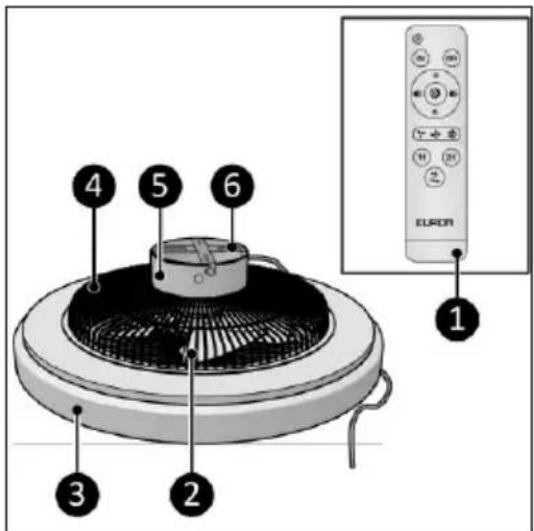

Beschrijving

De Ceiling Fan LRC is een gebruiksvriendelijke plafondventilator voor gebruik binnenshuis. De Ceiling Fan LRC bestaat uit (Afbeelding 2):

1. Afstandsbediening
2. Ventilator
3. Ledlamp*
4. Beschermingsrooster
5. Basis
6. Ophangbeugel

* Het ledlamp kan niet worden vervangen.

1 2 3 4 5 6 EURON

Afbeelding 2

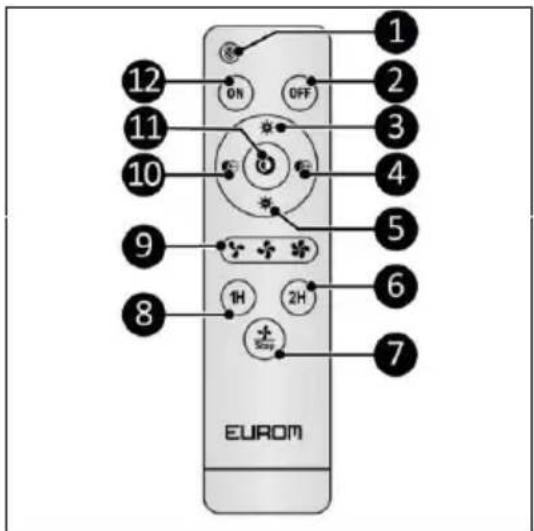

Afstandsbediening\*

1. Knop zonder functie
2. LED UIT-knop
3. Knop voor lichtsterkte omhoog (13 posities)
4. Knop voor Kelvin omhoog (kleurtemperatuur, 13 posities)
5. Knop voor lichtsterkte omlaag (13 posities)
6. Timer 2 uur UIT
7. Knop om ventilator te stoppen
8. Timer 1 uur UIT
9. Knop voor ventilatorsnelheid
10. Knop voor Kelvin omlaag (kleurtemperatuur, 13 posities)
11. Knop voor snelle lichtselectie
12. LED AAN-knop

1 2 ON OFF 12 11 10 G 3 4 5 9 6 8 1H 2H 7 EUROM

Afbeelding 3

*Batterijen niet inbegrepen.

Veiligheid

Lees deze veiligheidsinstructies grondig door en zorg dat u alles goed begrijpt. Onjuist gebruik kan leiden tot letsels en zorgt ervoor dat de garantie van EUROM vervalt.

Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en door personen met een fysieke, zintuiglijke of mentale beperking, of met gebrek aan ervaring en kennis. Zij mogen het apparaat onder toezicht gebruiken of nadat hen is geleerd hoe het apparaat veilig wordt gebruikt en de bijbehorende risico's duidelijk zijn.

Kinderen mogen niet met het apparaat spelen. Kinderen mogen het apparaat niet zonder toezicht reinigen en onderhouden. Kinderen mogen het apparaat alleen onder toezicht gebruiken, opdat ze er niet mee spelen.

Algemene veiligheidsinstructies

WAARSCHUWING

• Werk niet aan de ventilator voordat deze is losgekoppeld van het elektriciteitsnet.
• Haal de stroom van het apparaat voordat u de lasdoos opent.
• In de vaste bedrading moeten uitschakelinrichtingen worden opgenomen volgens de bedradingsvoorschriften.
• In de vaste bedrading moeten in overeenstemming met de nationale bedradingsvoorschriften voor alle polen met een contactscheiding voorzieningen worden aangebracht die een volledige uitschakeling onder overspanningscategorie III mogelijk maken.

- Zorg dat er geen water op of in het apparaat spat. - Dompel geen enkel deel van het apparaat onder in water of andere vloeistoffen.

- Steek nooit vingers of andere voorwerpen in de openingen van het apparaat.

- Spuit geen producten zoals insectenspray of reinigingsmiddel op het apparaat.

- Stel het apparaat niet bloot aan sterke trillingen of mechanische belasting.

- Bevestig de ventilator aan het plafond. Bevestig de ventilator niet aan de centraaldoos in het plafond. De centraaldoos in het plafond is niet sterk genoeg om de ventilator te dragen.

- Plaats het apparaat met een minimumafstand van 230 cm van de vloer.

- De leverancier kan niet aansprakelijk worden gesteld voor lichamelijk letsel of materiële schade door onjuist gebruik of onjuiste installatie van de ventilator. Neem bij twijfel altijd contact op met een elektricien.

- Ongeautoriseerd gebruik en technische wijzigingen aan het apparaat kunnen uw leven en gezondheid in gevaar brengen.

LET OP

Dek het apparaat niet af tijdens het gebruik. Houd textiel, gordijnen, kleding, en haar minimaal 30 cm van het apparaat vandaan.

Veiligheid tijdens gebruik

WAARSCHUWING

Gebruik het apparaat niet:

• buitenshuis;
  • als de onderdelen vuil of nat zijn;
• in de buurt van of in een vochtige omgeving, zoals een badkamer of wasruimte;
• in de buurt van een waterbron, zoals een bad, douche of zwembad;
• in de buurt van of in een stoffige en vuile omgeving;
• in de buurt van ontvlambare materialen, vloeistoffen of dampen;
• in de buurt van andere warmtebronnen en open vuur;
  • bij temperaturen boven 40 °C;
• in combinatie met een toestel dat het apparaat automatisch inschakelt, zoals een timer, dimmer of een ander toestel.

Als het apparaat, het netsnoer of de stekker schade vertoont of slecht werkt, stel het apparaat dan onmiddellijk buiten gebruik en onderbreek de stroomtoevoer meteen.

Vervoer en opslag

• Maak het apparaat schoon voordat u het opbergt.
• Vervoer het apparaat in de originele verpakking.
• Bewaar het apparaat in de originele verpakking op een koele, droge en stofvrije plaats.
• Bewaar het apparaat niet in de buurt van zuren, alkaliën, olie of andere corrosieve substanties.
• Verwijder de batterijen uit de afstandsbediening voordat u het opbergt (Afbeelding 12).

Montage

Het apparaat is verpakt in één doos. Verwijder al het verpakkingsmateriaal en controleer of het apparaat niet beschadigd is. Gebruik het apparaat niet als het beschadigd is, maar neem in dat geval altijd eerst contact op met uw leverancier. Bewaar de verpakking voor veilige opslag en vervoer.

Stroomtoevoer

WAARSCHUWING

Schakel de bijbehorende stroomgroep uit alvorens aan de ventilator en stroomcircuits te werken.

LET OP

Zorg dat de hoofdspanning gelijk is aan de spanning die aangegeven staat op het identificatielabel van het apparaat. De elektrische installatie en bedrading moeten voldoen aan nationale en lokale regelgeving. Alle elektrische aansluitingen moeten onder alle omstandigheden droog blijven.

De ventilator kan op twee manieren op het stroomnet worden aangesloten:

- rechtstreeks op de centraaldoos in het plafond;

- op een afstandje van de centraaldoos in het plafond. Er moet dan een verlengdraad tussen de ventilator en de centraaldoos in het plafond worden gebruikt.

Centraaldoos plafond

WAARSCHUWING

Bevestig de ventilator aan het plafond. Bevestig de ventilator niet aan de centraaldoos in het plafond. De centraaldoos in het plafond is niet sterk genoeg om de ventilator te dragen.

Installeer het apparaat over een centraaldoos in het plafond. Sluit de bedrading uit het plafond rechtstreeks aan op de lasdoos van het apparaat.

1. Teken op het plafond de vier gaten voor de ophangbeugel af. Teken de gaten af op een stevige balk of op het beton.
2. Controleer met behulp van een leidingzoeker waar bedrading aanwezig is. Let op dat u tijdens het boren van de gaten in het plafond geen bedrading raakt.
3. Boor de gaten op de afgetekende plaatsen. Gebruik een boortje van ∅5 mm.
4. Druk in elk van de vier gaten een plug (Afbeelding 4, pos. 1).

5. Zet met de kruiskopschroeven (Afbeelding 4, pos. 3) en de ringen (Afbeelding 4, pos. 4) de ophangbeugel (Afbeelding 4, pos 2) vast tegen het plafond.

6. Zorg dat u beide handen vrij heeft tijdens het aansluiten van de bedrading:

7. hang de ventilator tijdelijk aan de ophangbeugel met een stukje touw of een tie-wrap, of;

8. laat iemand anders de ophangbeugel dicht bij de ophangbeugel vasthouden.

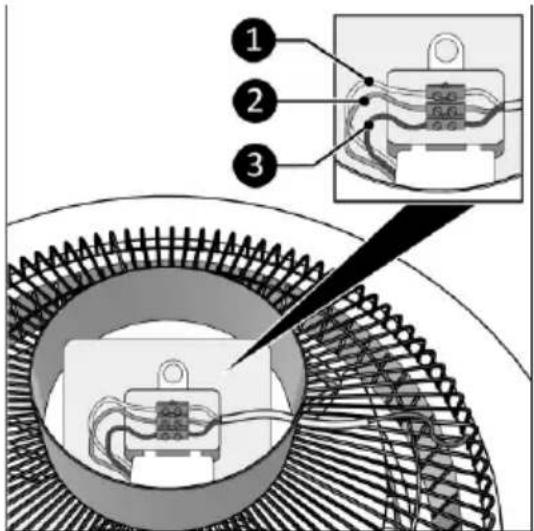

9. Sluit de bedrading uit de centraaldoos in het plafond aan op de lasdoos in de ventilator:

- Bruine draad: fasedraad (Afbeelding 5, pos. 3);

- Geel-groene draad: aardedraad (Afbeelding 5, pos. 2);

- Blauwe draad: nuldraad (Afbeelding 5, pos. 1).

1. Maak de lasdoos goed dicht.

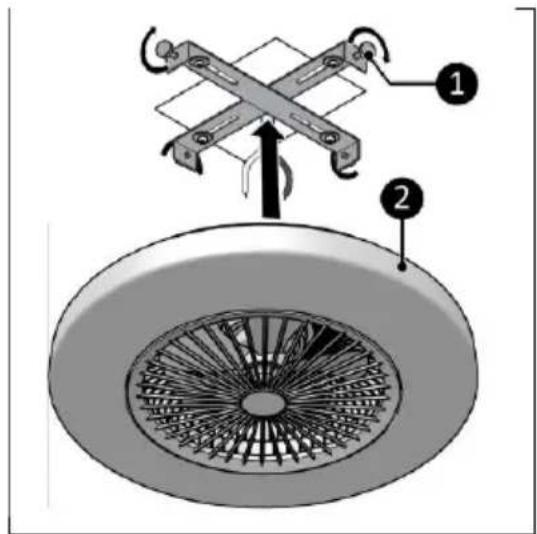

1. Zet met de schroeven aan de zijkant (Afbeelding 6, pos. 1) de ventilator (Afbeelding 6, pos. 2) vast in de ophangbeugel.

Bevestig de ventilator aan het plafond.

De ventilator kan op een afstand van de centraaldoos in het plafond worden geplaatst. Er moet dan een verlengdraad tussen de ventilator en de centraaldoos in het plafond worden gebruikt.

De minimale benodigde draadgrootte voor de verlengdraad is 3x 1,00 mm ^2 .

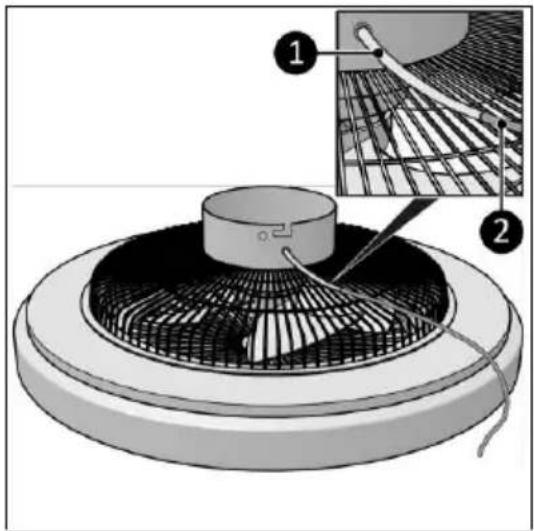

1. Steek het uiteinde van de verlengdraad (Afbeelding 7, pos. 2) door de beschermhoes, (Afbeelding 7, pos. 1) en door het gat in de basis van de ventilator.

1. Sluit de elektriciteitsdraden van de verlengdraad aan op de lasdoos van de ventilator:

2. Bruine draad: fasedraad (Afbeelding 8, pos. 3);

3. Geel-groene draad: aardedraad (Afbeelding 8, pos. 2);
4. Blauwe draad: nuldraad (Afbeelding 8, pos. 1).

5. Maak de lasdoos goed dicht.

6. Teken op het plafond de vier gaten voor de ophangbeugel af. Teken de gaten af op een stevige balk of op het beton.

7. Controleer met behulp van een leidingzoeker waar bedrading aanwezig is. Let op dat u tijdens het boren van de gaten in het plafond geen bedrading raakt.
8. Boor de gaten op de afgetekende plaatsen. Gebruik een boortje van ∅5 mm.
9. Druk in elk van de vier gaten een plug (Afbeelding 9, pos. 1).
10. Zet met de kruiskopschroeven (Afbeelding 9, pos. 3) en de ringen (Afbeelding 9, pos. 9) de ophangbeugel (Afbeelding 9, pos. 2) vast tegen het plafond.
11. Zet met de schroeven aan de zijkant (Afbeelding 10, pos. 1) de ventilator (Afbeelding 10, pos. 2) vast in de ophangbeugel.

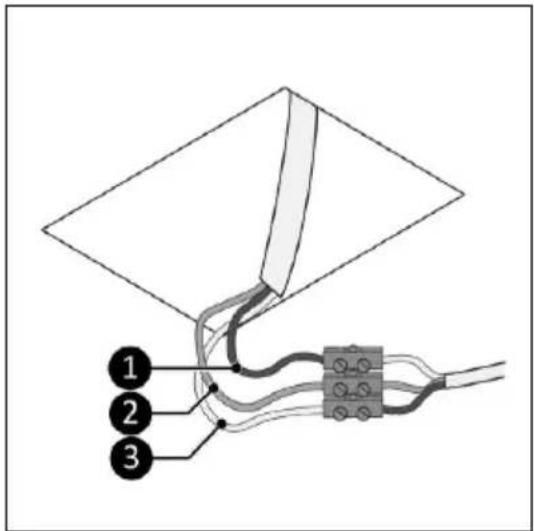

1. Sluit de elektriciteitsdraden (aan het andere uiteinde) van de verlengdraad aan op de centraaldoos in het plafond. Gebruik een lasdoos:

- Bruine draad: fasedraad (Afbeelding 11, pos. 1);

- Geel-groene draad: aardedraad (Afbeelding 11, pos. 2);

- Blauwe draad: nuldraad (Afbeelding 11, pos. 3).

Controleer of alle elektrische verbindingen goed en veilig zijn voordat u de bijbehorende stroomgroep weer inschakelt.

1. Schakel de bijbehorende stroomgroep weer in.

2. Zet de schakelaar om, indien aanwezig.

Afstandsbediening

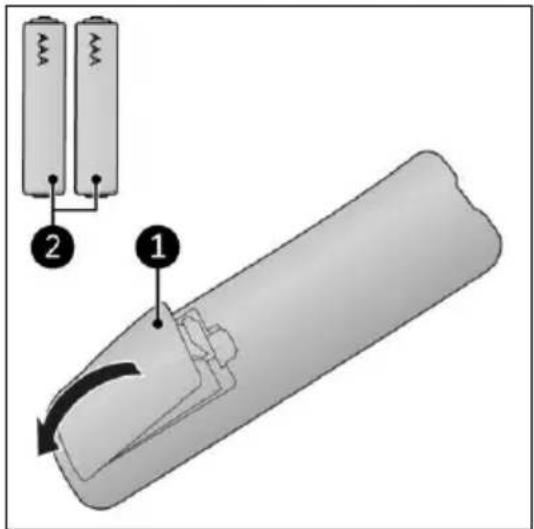

1. Verwijder het afschermplaatje (Afbeelding 12, pos. 1).

2. Verwijder de batterijen (indien aanwezig).

3. Plaats twee batterijen (AAA 1,5 V) (Afbeelding 12, pos. 2) zoals aangegeven in het batterijvakje. Zorg dat u de batterijen er correct in doet.

4. Plaats het afschermplaatje terug.

Controleer voor elk gebruik of:

• het apparaat schoon en droog is;
• het apparaat niet beschadigd is.

Lichtinstelling

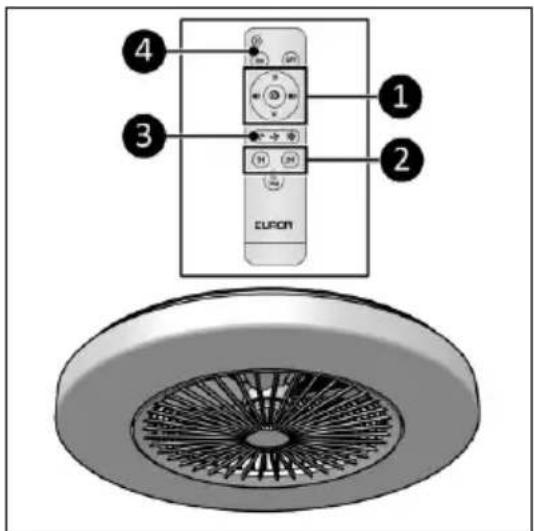

1. Druk op de knop LED AAN (Afbeelding 13, pos. 4).
2. Stel de lichtkleurtemperatuur in met (Afbeelding 13, pos. 1):

- de lichtknoppen en de Kelvin-knoppen;

- de knop voor snelle lichtselectie:

• 3000 Kelvin, maximaal lichtniveau;
• 6500 Kelvin, maximaal lichtniveau;
• 4000 Kelvin, maximaal lichtniveau;
• 4000 Kelvin, 90% lichtniveau.

Ventilatorinstelling

1. Druk op de knop voor de ventilatorsnelheid tot de ventilator de gewenste snelheid heeft (Afbeelding 13, pos. 3):

• niveau 1: lage snelheid;
• niveau 2: gemiddelde snelheid;
- niveau 3: hoge snelheid.

Timer instellen

1. Gebruik de knop voor 1 of 2 uur om de afteltimer in te stellen (Afbeelding 13, pos 2).

Het licht uitschakelen

1. Druk op de knop LED UIT (Afbeelding 14, pos. 1).

De ventilator uitschakelen

1. Druk op de knop Ventilator UIT (Afbeelding 14, pos. 2).

④ ③ ① ② CUPOR

Afbeelding 13

SFCR 1 2

Afbeelding 14

Onderhoud

WAARSCHUWING

Voer geen reparaties of wijzigingen aan dit apparaat uit.

Onderhoud en reparaties moeten worden uitgevoerd door een vakman die bevoegd is door EUROM. Indien de elektrische kabel beschadigd is, moet deze worden vervangen door de fabrikant, servicemedewerker of personen met vergelijkbare kwalificaties om risico's te voorkomen.

Reiniging

LET OP

Gebruik geen:

• schuursponjes;
• harde borstels;
• ontvlambare, agressieve of chemische reinigingsmiddelen.
  Voorkom dat er water in het apparaat komt. Dompel geen enkel deel van het apparaat onder in water of andere vloeistoffen.

We raden aan het apparaat regelmatig en voor het opbergen te reinigen:

1. Stofzuig de openingen zorgvuldig om stof en vuil te verwijderen.
2. Veeg het apparaat af met een vochtige, schone, zachte, pluisvrije doek of een zachte borstel.
3. Laat het apparaat volledig drogen voor gebruik en opslag.

Afdanken

Gooi het apparaat aan het einde van de levensduur weg volgens de plaatselijke wetten en voorschriften of lever het apparaat in bij uw leverancier. Verwijder de batterijen uit de afstandsbediening zodat u ze apart kunt weggooien.
