KAC105 - Coupe-herbe KRESS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Coupe-herbe KRESS KAC105, moteur électrique, puissance 1000W, largeur de coupe 30 cm, poids 2.5 kg.
Utilisation	Idéal pour l'entretien des jardins, coupe des herbes hautes et des bordures.
Maintenance et réparation	Vérifier régulièrement l'état de la lame, nettoyer après chaque utilisation, remplacer les pièces usées selon le manuel d'utilisation.
Sécurité	Utiliser des lunettes de protection, éviter le contact avec des objets durs, ne pas utiliser sous la pluie.
Informations générales	Garantie de 2 ans, service après-vente disponible, compatible avec accessoires KRESS.

FOIRE AUX QUESTIONS - KAC105 KRESS

Comment démarrer le coupe-herbe KRESS KAC105 ?

Assurez-vous que la batterie est complètement chargée. Insérez la batterie dans le coupe-herbe jusqu'à ce qu'elle s'enclenche. Appuyez sur le bouton de démarrage tout en maintenant la gâchette enfoncée.

Que faire si le coupe-herbe ne démarre pas ?

Vérifiez que la batterie est correctement chargée et insérée. Assurez-vous également que l'appareil n'est pas en mode verrouillage de sécurité.

Comment changer la lame du coupe-herbe KRESS KAC105 ?

Débranchez l'appareil et retirez la batterie. Utilisez la clé fournie pour dévisser la vis qui maintient la lame en place. Remplacez la lame par une nouvelle et serrez la vis.

Quel type de fil dois-je utiliser avec le KRESS KAC105 ?

Utilisez un fil de coupe de 1,6 mm de diamètre pour garantir un fonctionnement optimal.

Comment nettoyer le coupe-herbe après utilisation ?

Débranchez l'appareil, retirez la batterie et utilisez une brosse douce pour enlever les débris. Ne pas utiliser d'eau pour nettoyer les composants électriques.

Quelle est la durée de vie de la batterie du KRESS KAC105 ?

La durée de vie de la batterie dépend de l'utilisation, mais en général, elle peut durer entre 30 à 60 minutes par charge selon les conditions d'utilisation.

Comment stocker le coupe-herbe KRESS KAC105 ?

Rangez l'appareil dans un endroit sec et frais, à l'abri de l'humidité. Retirez la batterie et conservez-la séparément si possible.

Que faire si le fil de coupe se casse fréquemment ?

Vérifiez que le fil est de la bonne taille et qu'il est correctement installé. Évitez de couper des surfaces dures comme des pierres ou du béton, car cela peut user rapidement le fil.

Le coupe-herbe émet un bruit étrange, que faire ?

Arrêtez immédiatement l'appareil et vérifiez s'il y a des obstructions ou des pièces desserrées. Si le problème persiste, contactez le service après-vente.

Y a-t-il une garantie pour le KRESS KAC105 ?

Oui, le coupe-herbe KRESS KAC105 est généralement couvert par une garantie de 2 ans. Conservez votre preuve d'achat pour toute réclamation.

MODE D'EMPLOI KAC105 KRESS

• SOMMAIRE Introduction p. 26

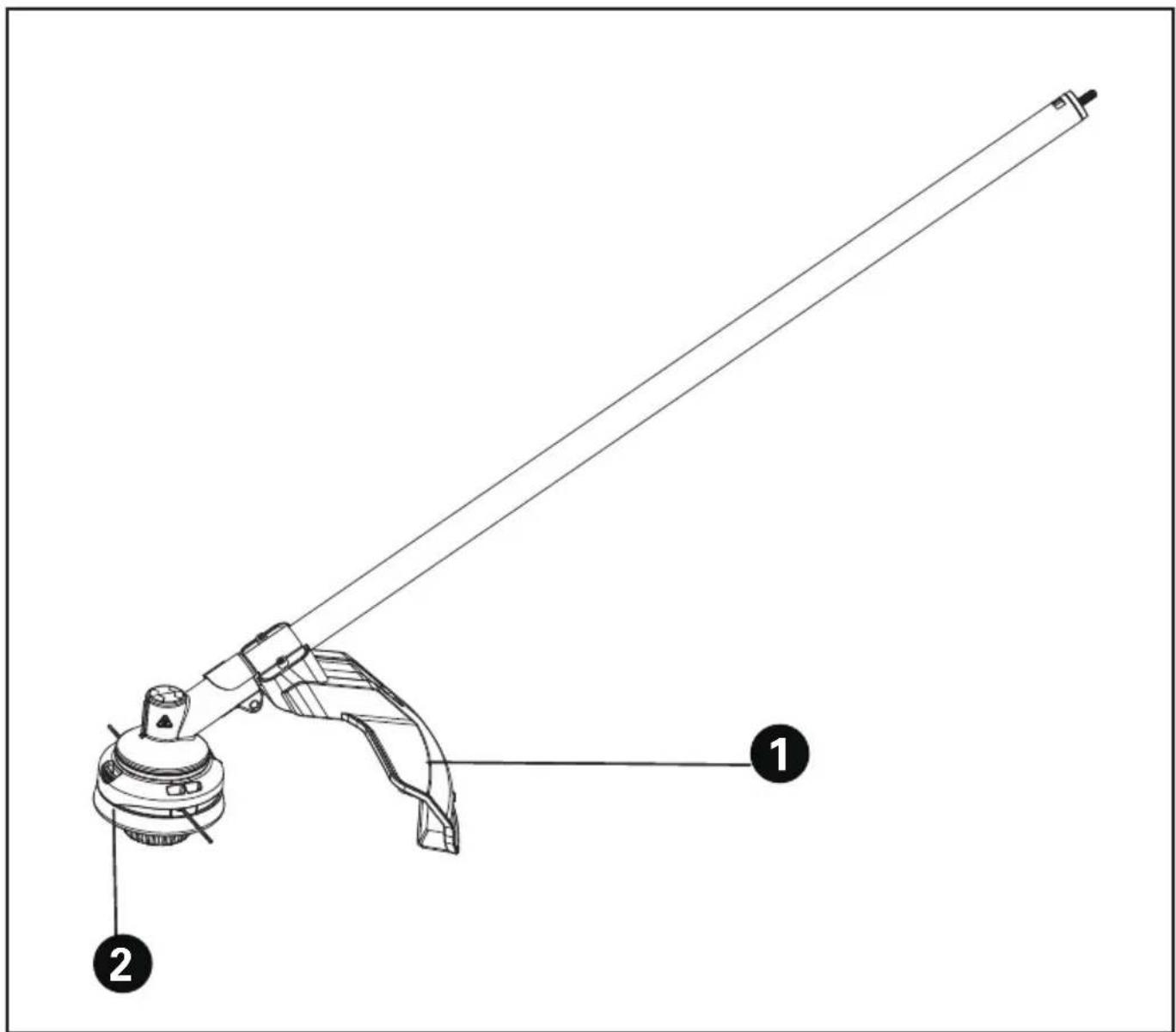

• Liste des composants p. 27
• Sécurité du produit p. 28
• Assemblage et fonctionnement p. 32
• Entretien p. 32
• Nettoyage p. 34
• Stockage p. 34
• Guide de dépannage p. 35
• Données techniques p. 35
• Protection de l’environnement p. 36
• Déclaration de conformité INTRODUCTION Cher Client, Merci d’avoir acheté ce produit de la marque Kress Commercial. Nous nous engageons à développer des produits de haute qualité pour répondre à vos exigences d'aménagement paysager. La marque Kress est synonyme de service de qualité supérieure. Au cours des années d'utilisation de votre produit, si vous avez des questions ou des inquiétudes à son sujet, veuillez contacter votre revendeur ou notre équipe de service clientèle pour obtenir de l'aide. Nous espérons que vous serez satisfait de votre produit de la marque Kress pour les années à venir. UTILISATION CONFORME En combinaison avec KAC104 - Tête motrice, cette machine est destinée à couper l'herbe et les mauvaises herbes hautes qui ne peuvent être atteintes par une tondeuse à gazon. Cette machine est également utilisée sur les zones dont les pentes ne se prêtent pas à la tonte.F p. 37

AVERTISSEMENT! Lire l’ensemble des mises en garde, instructions, illustrations et spécifications fourni avec cet outil électrique. Ne pas suivre toutes les instructions énumérées ci-dessous peut conduire à une électrocution, un incendie et / ou des blessures graves. Conserver tous les avertissements et toutes les instructions pour pouvoir s’y reporter ultérieurement. Le terme «outil» dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil fonctionnant sur batterie (sans cordon d’alimentation).

1) Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ousombres sont propices aux accidents. b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enammer les poussières ou les fumées. c) Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil. Les distractions peuvent vous faire perdre le contrôle de l’outil.

2) Sécurité électrique

a) Il faut que les fiches de l’outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils à branchement de terre. Des ches non modiées et des socles adaptés réduiront le risque de choc électrique. b) Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. c) N'utilisez pas la machine sous la pluie ou dans des conditions humides. Cela peut renforcer le risque de choc électrique. Si elles sont mouillées par la pluie pendant l'utilisation, la machine et la batterie devraient être séchées avant rangement ou mise en charge. Retirez la batterie et réinsérez-la si la machine ne s'allume pas. Aucun corps étranger ne doit bloquer la batterie, nettoyez-la avec un chiffon ou une brosse souple et sèche. d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l’outil. Maintenir le cordon à l’écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique. e) Lorsqu’on utilise un outil à l’extérieur, utiliser un prolongateur adapté à l’utilisation extérieure. L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique. f) Si l’usage d’un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (DDR). L’usage d’un DDR réduit le risque de choc électrique.

3) Sécurité des personnes

a) Restez vigilant, regardez ce que vous êtes en train de faire et faites preuve de bon sens dans votre utilisation de l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment d’inattention au cours de l’utilisation d’un outil peut entraîner des blessures graves. b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés dans les conditions appropriées réduiront le risque de blessures. c) Éviter tout démarrage intempestif. S’assurer que l’interrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l’interrupteur ou brancher des outils dont l’interrupteur est en position marche est source d’accidents. d) Retirer toute clé de réglage avant de mettre l’outil en marche. Une clé laissée xée sur une partie tournante de l’outil peut entraîner des blessures. e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil dans des situations inattendues. f) S’habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être attrapés par des parties en mouvement. g) Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération desF

poussières, s’assurer qu’ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières. h) Ne pas laisser les habitudes acquises au cours d’une utilisation fréquente des outils nous rendre complaisants et ignorer les principes de sécurité de l’outil. Une action imprudente peut entraîner des blessures graves en une fraction de seconde.

4) Utilisation et entretien de l’outil

a) Ne pas forcer l’outil. Utiliser l’outil adapté à votre application. L’outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit. b) Ne pas utiliser l’outil si l’interrupteur ne permet pas de passer de l’état de marche à celui d’arrêt et vice versa. Tout outil qui ne peut pas être commandé par l’interrupteur est dangereux et doit être réparé. c) Débrancher la fiche de la source d’alimentation secteur et/ou le bloc de batteries de l’outil avant tout réglage, changement d’accessoires ou avant de ranger l’outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil. d) Conserver les outils à l’arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l’outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d’utilisateurs novices. e) Observer la maintenance de l’outil. Vérifier qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil. En cas de dommages, faire réparer l’outil avant de l’utiliser. De nombreux accidents sont dus à des outils mal entretenus. f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de rester bloqués et sont plus faciles à contrôler. g) Utiliser l’outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses. h) Maintenir les poignées et les surfaces de préhension sèches, propres et exemptes d’huile et de graisse. Des poignées et surfaces de préhension glissantes ne permettent pas une manipulation et un contrôle de l’outil en toute sécurité en cas d’imprévus.

5) Utilisation des outils fonctionnant sur

batteries et précautions d’emploi a) Ne recharger qu’avec le chargeur spécifié par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut entraîner un risque d’incendie lorsqu’il est utilisé avec un autre type de bloc de batteries. b) N’utiliser les outils qu’avec des blocs de batteries spécifiquement désignés. L’utilisation de tout autre bloc de batteries peut entraîner un risque de blessure et d’incendie. c) Lorsqu’un bloc de batteries n’est pas utilisé, le maintenir à l’écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d’une borne à une autre. Le court- circuitage des bornes d’une batterie entre elles peut causer des brûlures ou un incendie. d) Dans de mauvaises conditions, du liquide peut être éjecté de la batterie; éviter tout contact. En cas de contact accidentel, nettoyer à l’eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures. e) N’utilisez pas de batterie ou d’outil endommagé ou modifié. Des batteries endommagées ou modiées peuvent se comporter de façon imprévisible et causer un incendie, une explosion ou un risque de blessure. f) N’exposez pas une batterie ou un outil à un incendie ou à une température excessive. L’exposition à un incendie ou une température supérieure à 130 °C peut causer une explosion. g) Suivez toutes les instructions de charge et ne rechargez pas la batterie ou l’outil en dehors de la plage de température spécifiée dans les instructions. Recharger la batterie de façon inappropriée ou en dehors de la plage de température spéciée peut l’endommager et augmente le risque d’incendie.

6) Maintenance et entretien

a) Faire entretenir l’outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera le maintien de la sécurité de l’outil. b) Ne révisez jamais de batteries endommagées. La révision de batteries doit uniquement être effectuée par le fabricant ou les prestataires de service autorisés. AVERTISSEMENTS DE

SÉCURITÉ RELATIFS AU

COUPE-BORDURE a) N’utilisez pas la machine en cas d’intempéries, surtout lorsqu’il y a un risque de foudre. Vous minimisez ainsi le risque d’être frappé par la foudre. b) Inspectez minutieusement la zone à la recherche d'animaux sauvages où la machine doit être utilisée. La faune peut être blessée par30

la machine pendant son fonctionnement. c) Inspectez soigneusement la zone où la machine doit être utilisée et retirez toutes les pierres, morceaux de bois, fils de fer, os et autres corps étrangers. Les objets projetés peuvent causer des blessures. d) Avant d'utiliser la machine, effectuez toujours une inspection visuelle pour vous assurer que le couteau ou la lame et l'assemblage du couteau ou de la lame ne sont pas endommagés. Les pièces endommagées augmentent le risque de blessure. e) Suivez les instructions pour changer les accessoires. Des écrous ou boulons de xation de la lame mal serrés peuvent endommager la lame ou la détacher. f) Portez des protections pour les yeux, les oreilles, la tête et les mains. Un équipement de protection adéquat permet de réduire les blessures causées par la projection de débris ou le contact accidentel avec le l de coupe ou la lame. g) Lors de l'utilisation de la machine, portez toujours des chaussures de sécurité. N'utilisez pas la machine lorsque vous êtes pieds nus ou que vous portez des sandales ouvertes. Cela réduit les risques de blessures aux pieds en cas de contact avec un couteau, un l ou une lame en mouvement. h) Lors de l'utilisation de la machine, portez toujours un pantalon long. Une peau exposée augmente le risque de blessures liées à des projectiles.

i) Tenir les spectateurs à l'écart pendant

l'utilisation de la machine. Les débris projetés peuvent entraîner des blessures graves. j) Utilisez toujours les deux mains lorsque vous utilisez la machine. Tenez la machine à deux mains évitera la perte de contrôle. k) Tenez la machine uniquement par les surfaces de préhension isolées, car le fil de coupe ou la lame peut entrer en contact avec des câbles cachés. Le l de coupe ou les lames en contact avec un l « sous tension » peuvent induire une « circulation de courant » dans les parties métalliques exposées de la machine et provoquer un choc électrique à l'opérateur. l) Gardez toujours un bon équilibre et ne faites fonctionner la machine que si vous êtes debout sur le sol. Les surfaces glissantes ou instables peuvent entraîner une perte d'équilibre ou de contrôle de la machine. m) Ne faites pas fonctionner la machine sur des pentes excessivement raides. Cela réduit le risque de perte de contrôle, de glissade et de chute, qui peut entraîner des blessures. n) Lorsque vous travaillez sur des pentes, assurez-vous toujours de bien vous tenir sur vos pieds, travaillez toujours en travers des pentes, jamais en haut ou en bas et faites preuve d'une extrême prudence lorsque vous changez de direction. Cela réduit le risque de perte de contrôle, de glissade et de chute, qui peut entraîner des blessures. o) Gardez toutes les parties du corps à l'écart de l'outil de coupe, du fil ou de la lame lorsque la machine fonctionne. Avant de démarrer la machine, assurez-vous que le couteau, le fil ou la lame n'est en contact avec rien.

moment d'inattention lors de l'utilisation de la machine peut entraîner des blessures pour vous-même ou pour d'autres personnes. p) Ne pas utiliser la machine au-dessus de la hauteur de la taille. Cela permet d'éviter tout contact involontaire avec le couteau ou la lame et de mieux contrôler la machine dans des situations inattendues. q) Lorsque vous coupez des broussailles ou des jeunes arbres qui sont sous tension, faites attention au retour élastique. Lorsque la tension des bres du bois est relâchée, les broussailles ou le jeune arbre peut heurter l'opérateur et/ou rendre la machine incontrôlable. r) Soyez extrêmement prudent lorsque vous coupez des broussailles et des jeunes arbres. Le matériau mince peut attraper la lame et être fouetté vers vous ou vous déséquilibrer. s) Gardez le contrôle de la machine et ne touchez pas les couteaux, les fils ou les lames et autres pièces mobiles dangereuses lorsqu'elles sont encore en mouvement. Cela réduit le risque de blessures liées aux pièces mobiles. t) Transportez la machine après l'avoir éteinte et loin de votre corps. Une manipulation correcte de la machine réduira la probabilité d'un contact accidentel avec un couteau, un l ou une lame en mouvement. u) N'utilisez que les couteaux, fils, têtes de coupe et lames de rechange spécifiés par le fabricant. Des pièces de rechange incorrectes peuvent augmenter le risque de casse et de blessure.

v) Lors du dégagement de matériau coincé ou

de l'entretien de la machine, assurez-vous que l'interrupteur est éteint et que la batterie est retirée. Un démarrage inattendu de la machine lors du dégagement d'un matériau bloqué ou lors de l'entretien peut entraîner des blessures graves.

a) La batterie et les piles secondaires ne doivent pas être ouvertes, démontées ou broyées. b) La batterie ne doit pas être court-circuitée. Évitez de mettre la batterie en vrac dans une boîte ou dans un tiroir où elles risqueraient de se court-circuiter entre elles ou au contact d’autres objets métalliques. Après usage, évitez tout contact de la batterie avec d’autres objets métalliques de petite taille (trombones, pièces, clés, clous, vis etc.) susceptibles de court-circuiter les pôles. Un court-circuit entreF

les pôles de la batterie peut être à l’origine de brûlures ou d’un incendie. c) La batterie ne doit pas être exposée au feu et à la chaleur. Évitez de la ranger à la lumière du soleil. d) La batterie et les piles ne doivent pas être soumises à des chocs mécaniques. e) En cas de fuite des piles, évitez tout contact du liquide avec la peau et les yeux. En cas de contact, rincez abondamment la surface touchée avec de l’eau et appelez les urgences. f) La batterie et les piles doivent rester propres et sèches. g) Si la batterie ou les piles se salissent, essuyez-les avec un chiffon propre et sec. h) La batterie et les piles doivent être chargées avant usage. Utilisez toujours le chargeur adéquat, et respectez les instructions du fabricant ou le mode d’emploi de l’appareil concernant la procédure de recharge.

i) Évitez de laisser une batterie se charger

pendant trop longtemps lorsqu’elle n’est pas utilisée. j) Après de longues périodes d’inutilisation, il peut être nécessaire de charger et décharger la batterie et les piles à plusieurs reprises avant que celles-ci ne retrouvent leur capacité maximale. k) N’utilisez pas d’autre chargeur que celui spécifié par Kress. N’utilisez pas d’autre chargeur que celui spécifiquement fourni avec l’appareil. l) N’utilisez en aucun cas une batterie autre que celle prévue pour cet appareil. m) La batterie doit être tenue hors de portée des enfants. n) Gardez la documentation d’origine du produit afin de pouvoir vous y référer ultérieurement. o) Enlevez la batterie de l’appareil lorsque vous ne l’utilisez pas. p) Respectez les procédures de mise au rebut. q) Ne pas mélanger des piles de fabrication, capacité, taille ou type différents dans un appareil. r) Protégez la batterie des micro-ondes et des hautes pressions. s) Attention ! N’utilisez pas de piles non rechargeables.

CONSERVEZ CE MODE D’EMPLOI

SYMBOLES Pour réduire le risque de blessure, l'utilisateur doit lire le mode d’emploi. Porter des lunettes de protec- tion Porter une protection pour les oreilles. 15m (50ft) AVERTISSEMENT - La distance entre la machine et les personnes présentes doit être d'au moins 15 m (50 ft). AVERTISSEMENT - Attention aux objets projetés. N'utilisez pas de lames métalliques. AVERTISSEMENT - Débranchez la batterie avant l’entretien. Portez des gants de protection Batterie Li-Ion Ce produit comporte un symbole de « Collecte séparée » de toutes les batteries. Il sera ensuite recyclé ou démantelé, an de réduire l’impact sur l’environnement. Les batteries peuvent être dangereuses pour l’environnement et la santé humaine, car elles contiennent des substances dangereuses. Ne pas brûler Les batteries peuvent entrer dans le cycle de l’eau si elles sont éliminées de façon inappropriée, ce qui peut être dangereux pour l’écosystème. Ne pas éliminer les batteries usagées comme un déchet municipal non trié. Ne pas exposer à la pluie Taillage32

Les déchets d’équipements électriques et électroniques ne doivent pas être déposés avec les ordures ménagères. Ils sont collectés pour être recyclés dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour obtenir des renseignements sur l’organisation de la collecte. ASSEMBLAGE ET FONCTIONNEMENT Remarque: Avant d’utiliser cet outil, lire attentivement le mode d’emploi. AVANT D’UTILISER: Monter la tête de coupe. (Voir Fig. A1)

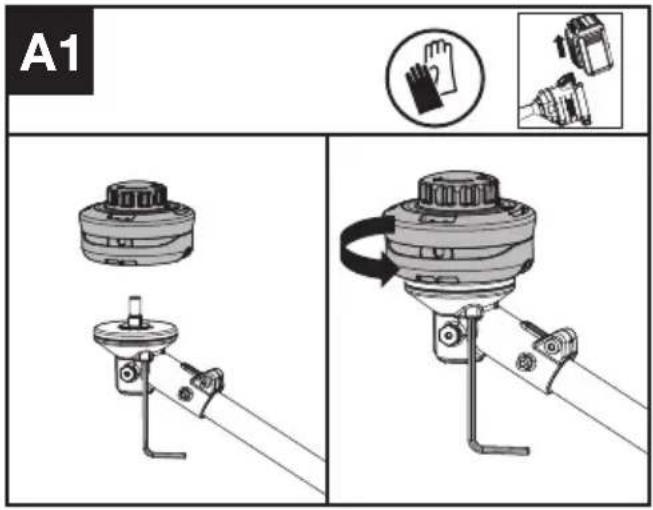

1. Monter la tête de coupe. Insérez la clé Allen dans

le trou et faites tourner la tête de coupe jusqu'à ce qu'elle s'arrête en position bloquée.

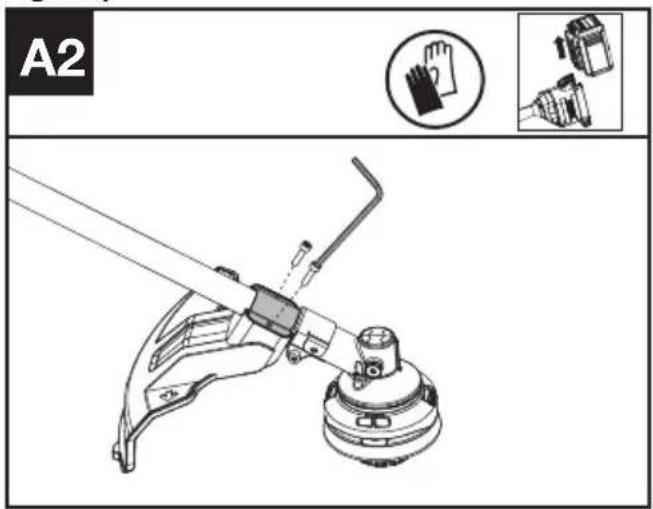

Montage de la protection anti-débris (voir Fig. A2)

1. Installez la protection anti-débris an qu’elle

corresponde à la tête de coupe.

2. Fixez la protection en place à l'aide de la vis et

de la clé Torx. ENTRETIEN Retirez toujours la batterie de votre taille-bordures après chaque utilisation. Remplacement de la tête de coupe (Voir Fig. B) AVERTISSEMENT! L'utilisation d'un fil en fer ou renforcé par du métal n'est pas autorisée et pourrait être extrêmement dangereuse. N'utilisez que le fil de coupe recommandé dans ce manuel, en combinaison avec la protection anti-débris recommandée. AVERTISSEMENT! Une tête d'accessoire de coupe endommagée ou desserrée peut vibrer, se fissurer, se casser ou se détacher du coupe-bordure, ce qui peut entraîner des blessures graves ou mortelles, ou des dommages matériels. Assurez-vous que la tête de coupe est correctement et solidement serrée et en bon état avant de commencer le travail.

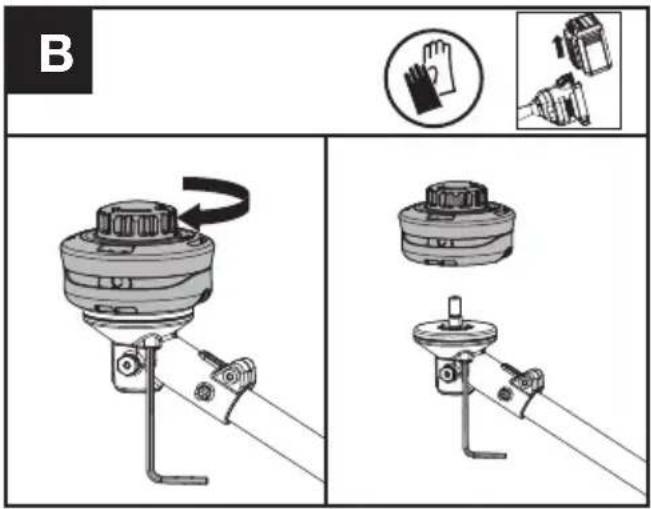

1. Insérez la clé Allen dans le trou et faites tourner

la tête de coupe jusqu'à ce qu'elle s'arrête en position bloquée.

2. Puis tournez dans le sens des aiguilles d'une

montre pour la retirer, et dans le sens contraire pour la xer. (voir Fig. A1) Enroulement de la ligne de coupe (Voir Fig. C1, C2, C3)

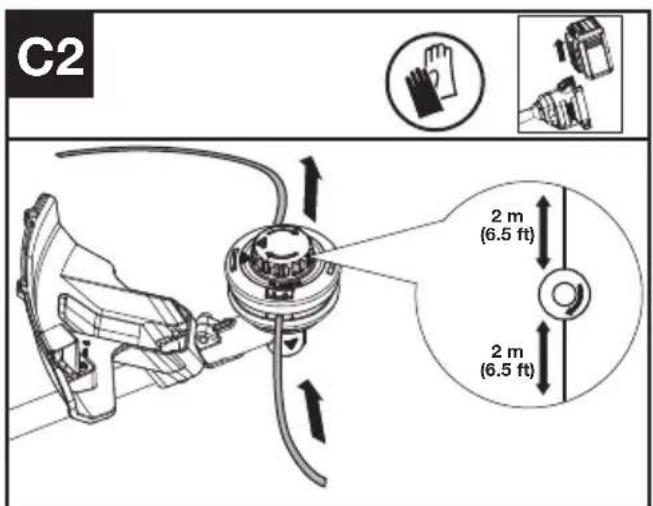

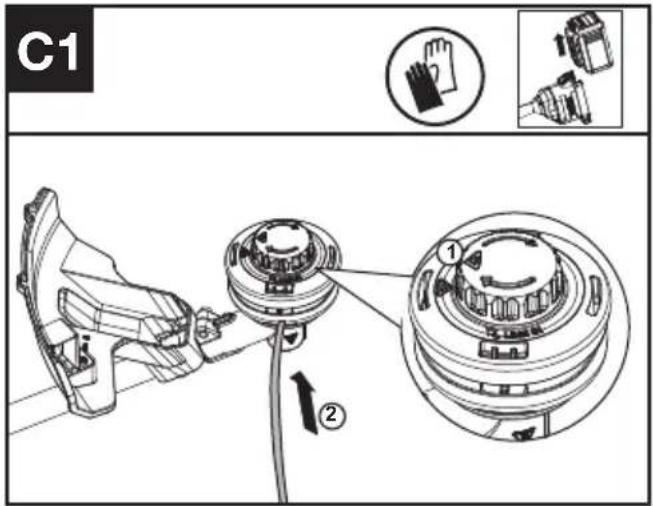

1. Faites pivoter le couvercle de la bobine pour

aligner deux icônes triangulaires. (Voir Fig. C1)F

2. Insérez le l de rechange dans l'œillet (Line In) et

faites-le sortir par l'autre œillet. Assurez-vous que les deux extrémités du l soient de même longueur à chaque extrémité de la tête de coupe 2 m (6.5 ft) recommandés et coupez le l. (Voir Fig. C2)

3. Tournez le cadran dans le sens des aiguilles

d'une montre pour enrouler le l autour de la bobine jusqu'à ce qu'il reste environ 16 cm de chaque côté. (Voir Fig. C3) Lubrification de la boîte de vitesses (Voir Fig. D1, D2)

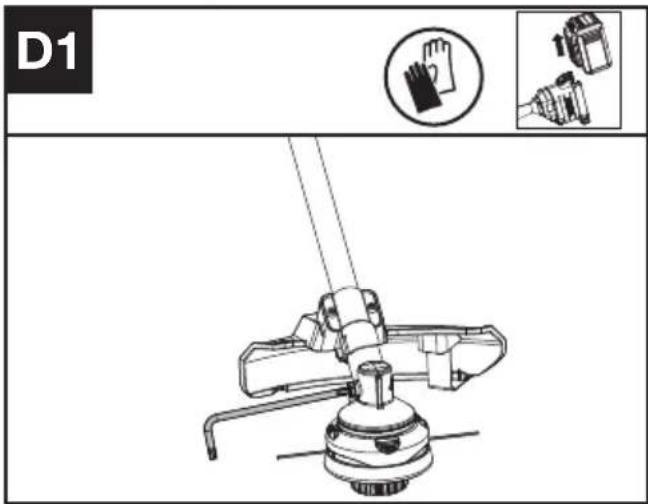

1. Retirez la vis de la boîte de vitesses.

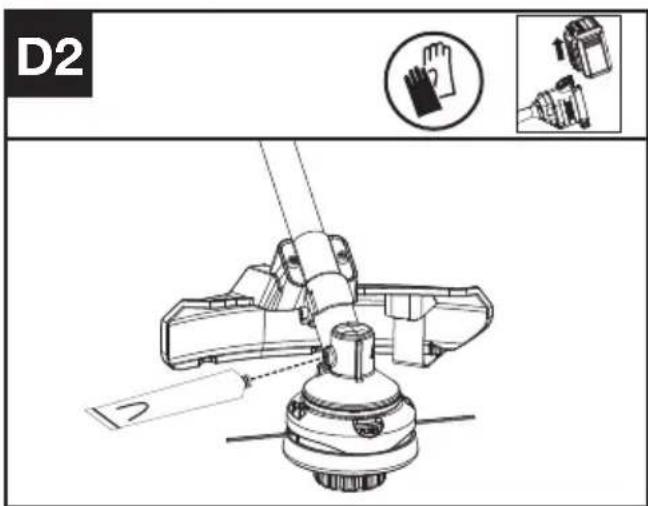

2. S'il n'y a pas de graisse pour pignon conique à

l'extrémité de la vis, faites sortir 5 g de graisse (SHELL Gadus S2 V220 1) pour engrenage dans le carter d'engrenages.

3. Remontez et serrez fermement la vis.

4. Installez la batterie et faites fonctionner le coupe-

bordure pendant 1 minute pour vous assurer que l'engrenage soit uniformément lubrié.

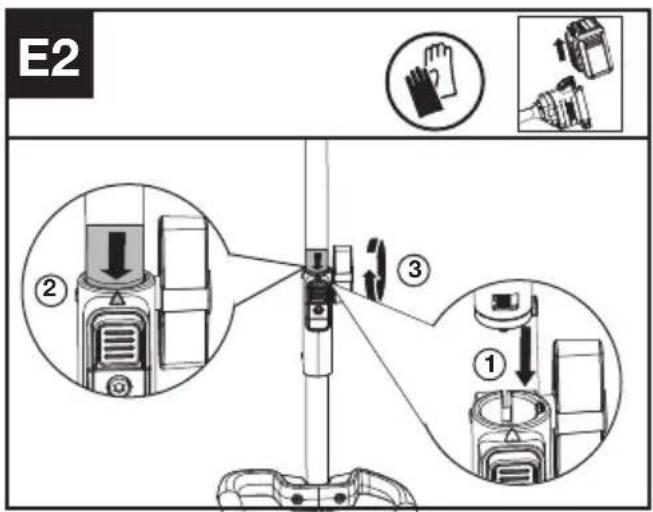

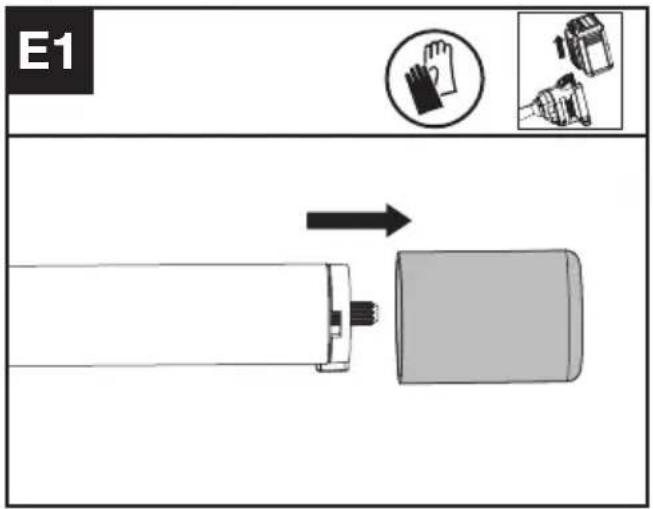

Assemblage et démontage de la tête motrice. (Voir Fig. E1, E2, E3)

1. Retirez le capuchon de protection à l’extrémité

de l’arbre de xation.

2. Pour le montage, alignez la èche sur le bouton

avec la èche sur l’arbre de xation.

3. Enfoncez les arbres l’un dans l’autre jusqu’à ce

qu'ils s’enclenchent. La bord de la èche doit être proche du logement de raccordement de l’arbre. (Remarque : Si l’arbre de la débroussailleuse ne peut pas être complètement installé dans la tête motrice, tournez la tête de la débroussailleuse légèrement jusqu’à ce qu’il soit possible d’insérer complètement l’arbre.)

4. Terminez le montage en vissant le bouton dans le

5. Pour le démontage, dévissez le bouton dans le

sens antihoraire, puis appuyez sur le bouton de déverrouillage et séparez les arbres. Replacez le capuchon de protection sur l’arbre de xation34

pour évitez que de la poussière ou des débris ne pénètre à l'intérieur.

1. Éteignez le coupe-bordure et retirez la batterie.

2. Ne pas utiliser de produits détergents agressifs ni

de solvants. Nettoyez la machine après utilisation avec un chiffon humide imbibé d'un détergent neutre.

3. Aucun corps étranger ne doit bloquer la prise ;

nettoyez-la avec un chiffon ou une brosse souple et sèche.

4. N'aspergez pas d'eau sur le moteur et les

composants électriques.

5. N'utilisez pas d'eau sous pression pour nettoyer

la machine. STOCKAGE

1. Retirez le bloc de batterie du taille-bordure avant

2. Si elles sont mouillées par la pluie pendant

l'utilisation, la machine et la batterie devraient être séchées avant rangement ou mise en charge. Retirez la batterie et réinsérez-la si la machine ne s'allume pas.

3. Rangez le taille-bordure dans un endroit sec

et sécurisé inaccessible aux enfants ou aux personnes non autorisées. Retirez l'accessoire de coupe si vous ne comptez pas l’utiliser avant un bon moment.

4. Stockez la batterie uniquement dans une plage

de températures comprise entre 5 °C (41 °F) et 25 °C (77 °F). Par exemple, ne laissez pas la batterie dans la voiture en été.F

Le tableau suivant présente des problèmes et des actions que vous pouvez effectuer si votre machine ne fonctionne pas correctement. Attention: Mettez la machine hors tension et retirez la batterie avant tout dépannage. COUPE-BORDURE Problèmes Causes possibles Solutions Indicateur de batterie LED clignotant Tension de batterie faible. Chargez la batterie. Voyant de dysfonctionnement rouge clignotant Surcharge. L'accessoire de coupe est coincé. Éteignez la machine. Retirez la batterie. Retirez de l'accessoire de coupe tous matériaux indésirables. Problème de température. Laissez refroidir le produit. La manette des gaz et le bouton marche/arrêt sont enfoncés en même temps. Relâchez la manette des gaz. Rallumez la machine. Autres problèmes Contactez le réparateur Le produit ne démarre pas Débris au niveau des ches de la batterie. Nettoyez les ches de la batterie avec de l'air comprimé ou une brosse douce. Autres problèmes Contactez le réparateur. Le coupe-bordure fonctionne par intermittence La batterie n’est pas complètement insérée dans la machine. Insérez la batterie entièrement. Problème électrique potentiel. Contactez le réparateur. Vibrations ou bruits excessifs. Problème d'équilibre du l. Rembobinez le l. Problème d'accessoire de coupe. Machine défectueuse. Remplacez l’accessoire de coupe. Contactez le réparateur.

Modèle: KAC105 KAC105 Vitesse de coupe 4500 / 5900 rpm Diamètre de coupe 42cm Diamètre du l

COMBINAISONS D’ACCESSOIRES DE COUPE, DÉFLECTEURS ET SYSTÈMES DE PORT Accessoire de coupe Protection anti-débris Barre barrière Système de transport36

- 4'' Tête de coupe - 5'' Tête de coupe (en option, non incluse) - Déecteur haute visibilité - Déecteur universel avec jupe - Optionnel - Sangle d’épaule (KAC130) - Harnais de batterie dorsale (KAC900) - Lame de couteau (KAC170) - Déecteur universel sans jupe - Requis

INFORMATIONS RELATIVES AU BRUIT

Niveau de pression acoustique L

3 dB(A) Niveau de puissance acoustique L

Valeur de vibration mesurée

AVERTISSEMENT: La valeur d'émission de vibrations pendant l'utilisation réelle de l'outil électrique peut

différer de la valeur déclarée selon la manière dont l'outil est utilisé, selon les exemples suivants et d'autres variations sur la manière dont l'outil est utilisé: Comment l'outil est utilisé et quels matériaux sont coupés ou percés. L'outil est en bon état et bien entretenu. L'utilisation du bon accessoire pour l'outil et l'assurance qu'il est affûté et en bon état. La bonne tenue des poignées et, le cas échéant, les accessoires anti-vibrations utilisés. L'outil est utilisé comme prévu dans sa conception et dans le présent mode d’emploi. Cet outil peut causer un syndrome des vibrations main-bras s'il n'est pas correctement géré.

AVERTISSEMENT: Pour être précise, une évaluation du niveau d'exposition en conditions réelles

d'utilisation doit également tenir compte de toutes les parties du cycle d'utilisation telles que les moments où l'outil est éteint, et ceux où il fonctionne au ralenti mais ne réalise pas réellement de tâche. Ceci peut réduire de manière signicative le niveau d'exposition et la durée d’utilisation totale. An de minimiser le risque d'exposition aux vibrations: Utilisez TOUJOURS des burins, des forets et des lames affûtés. Entretenez cet outil de manière conforme au mode d’emploi et maintenez-le lubrié (le cas échéant). Si l'outil doit être utilisé régulièrement, investissez dans des accessoires anti-vibrations. Planiez votre travail pour étaler l’utilisation des outils à forte vibration sur plusieurs jours.

PROTECTION DE L'ENVIRONNEMENT

Les déchets d’équipements électriques et électroniques ne doivent pas être déposés avec les ordures ménagères. Ils sont collectés pour être recyclés dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour obtenir des renseignements sur l’organisation de la collecte.F

DECLARATION DE CONFORMITE Nous, Positec Germany GmbH Postfach 680194, 50704 Cologne, Germany Positec déclare que le produit Description Coupe-herbe sans fil Modèle KAC105 (1-désignations des pièces, illustration du coupe-herbe sans fil) Fonction Couper de petites mauvaises herbes, de l'herbe et de végétation douce similaire Est conforme aux directives suivantes: 2006/42/EC, 2014/30/EU, 2011/65/EU & (EU) 2015/863, 2000/14/EC amendée par 2005/88/EC 2000/14/EC amendée par 2005/88/EC: - Procédure d’évaluation de la conformité conformément à Annex VI - Niveau de pression acoustique 94 dB (A) - Niveau d’intensité acoustique 96 dB (A) Notication réalisée par Nom: TÜV Rheinland LGA Products GmbH ( Organisme notifié 0197) Adresse: Tillystraße 2-90431 Nürnberg Et conforme aux normes, EN 62841-1, FprEN IEC 62841-4-4:2020+FprAA:2021-02, EN 62233, EN ISO 3744, EN IEC 55014-1, EN IEC 55014-2, EN IEC 63000 La personne autorisée à compiler le dossier technique, Nom Marcel Filz Adresse Positec Germany GmbH Postfach 680194, 50704 Cologne, Germany 2024/01/05 Allen Ding Ingénieur en chef adjoint, Essais & Certication Positec Technology (China) Co., Ltd 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China38
