Orca Auto 1300 - Non catégorisé Whale - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Pompe submersible, débit maximal de 1300 litres par heure, puissance de 200 W, profondeur de submersion jusqu'à 7 mètres.
Utilisation	Idéale pour le pompage d'eau claire dans les jardins, les bassins ou pour vider des caves.
Maintenance et réparation	Vérifier régulièrement le filtre et le nettoyer pour éviter les obstructions. Stocker dans un endroit sec après utilisation.
Sécurité	Ne pas utiliser en milieu explosif. Toujours débrancher l'appareil avant toute intervention.
Informations générales	Garantie de 2 ans, poids de 3 kg, dimensions compactes pour un rangement facile.

FOIRE AUX QUESTIONS - Orca Auto 1300 Whale

Comment puis-je allumer le Whale Orca Auto 1300 ?

Pour allumer le Whale Orca Auto 1300, appuyez sur le bouton d'alimentation situé sur le panneau avant de l'appareil pendant 3 secondes jusqu'à ce que le voyant s'allume.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Si le problème persiste, essayez de remplacer le fusible situé à l'arrière de l'appareil.

Comment puis-je régler la température sur le Whale Orca Auto 1300 ?

Utilisez les boutons '+' et '-' sur le panneau de contrôle pour ajuster la température souhaitée. L'écran affichera la température actuelle et la nouvelle température réglée.

L'appareil émet un bruit étrange, que dois-je faire ?

Un bruit inhabituel peut indiquer un problème mécanique. Éteignez l'appareil immédiatement et vérifiez si des objets bloquent le ventilateur. Si le bruit persiste, contactez le service après-vente.

Comment nettoyer le Whale Orca Auto 1300 ?

Pour nettoyer l'appareil, débranchez-le d'abord. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Ne plongez pas l'appareil dans l'eau et évitez les produits chimiques abrasifs.

Quelle est la capacité maximale du Whale Orca Auto 1300 ?

Le Whale Orca Auto 1300 a une capacité maximale de 1300 litres, ce qui le rend idéal pour des applications diverses.

Où puis-je trouver des pièces de rechange pour le Whale Orca Auto 1300 ?

Les pièces de rechange peuvent être commandées directement auprès de notre site web ou par l'intermédiaire de revendeurs agréés. Assurez-vous de fournir le numéro de modèle lors de votre commande.

L'appareil ne fonctionne pas correctement, que puis-je faire ?

Si l'appareil ne fonctionne pas correctement, essayez de le réinitialiser en le débranchant pendant 5 minutes puis en le rebranchant. Si le problème persiste, contactez notre service technique.

MODE D'EMPLOI Orca Auto 1300 Whale

Whale® Orca Auto 1300 Merci d'avoir acheté ce produit Whale. Depuis plus de 40 ans, Whale ® a ouvert la voie à la conception et la fabrication de systèmes d'eau douce et de traitement des eaux usées incluant: les pompes, la plomberie, les robinets et les douches pour les applications basse tension. L'entreprise et ses produits se sont construit une réputation grâce à la qualité, la fiabilité et l'innovation. Tout ceci passant par un excellent service client. Pour plus d'informations sur notre gamme complète de produits, visitez www.whalepumps.com IC - Intelligent Control Technology Au coeur de chaque produit Whale IC ® est intégré un circuit électronique de commande innovant. Cette technologie de capteur est intégrée dans Orca Auto 1300, ce qui signifie qu’aucun autre déclencheur n’est nécessaire. Orca Auto 1300 La gamme de pompe de cale submersibles Orca est conçue pour une utilisation en tant que pompe de cale dans les embarcations de plaisance. La capacité de sortie dépend de l’installation et de l’utilisation. Lisez attentivement les informations suivantes. Vérifiez que le produit est adapté pour l’utilisation voulue et suivez ces instructions d'installation.Assurez-vous que tout le personnel concerné lira les points énumérés ci-dessous. Veillez également à ce que ces instructions soient transmises à l'utilisateur final. La pompe Orca Auto est conçue pour être installée dans les navires de plaisance et exploitée par une alimentation électrique de 12 (BE1482) ou 24 (BE1484) V d.c seulement. Si elle est destinée à être utilisée à d'autres fins ou avec tout autre liquide, il incombe à la responsabilité de l'utilisateur de s'assurer que la pompe est adaptée pour l'utilisation prévue et, en particulier, que les matériaux soient entièrement compatibles avec les liquides qui vont êtres utilisés. La pompe Orca Auto n'est pas recommandée pour des applications domestiques Il est recommandé à l’Orca Auto d'avoir un cycle de fonctionnement de 60%

• La sortie ne doit pas être montée en dessous de la ligne de flottaison

• Ne convient pas pour le pompage de liquides inflammables, de diesel, de produits chimiques. Convient pour l’eau de cale seulement.

• Remarque: les capacités de la pompe de cale peuvent ne pas êtres prévenir des

Code produit BE1482(B) BE1484(B) Débit ouvert @ 13,6 V. d.c. par minute 82 ltrs Débit @ 1m (3ft) de hauteur par minute 68 ltrs Tension nominale 12 V d.c. 24 V d.c. Appel de courant 5 Amp 2.5 Amp Taille de fusible recomandée 7.5 Amp 5 Amp Raccord de tuyaux 25mm / 28mm Matériaux Corps de pompe:ABS, Joints:Nitrile®, Turbine:Acetal

7inondations, de l'accumulation rapide de l'eau à cause des tempêtes ou du mauvais temps et / ou de fuite rapide engendrée par une coque endommagée et / ou des mauvaises conditions de navigation

• Pour toutes les applications, il est important qu'un système de travail sécurisé soit appliqué pendant l'installation, l’utilisation et l’entretien. S’assurer que l'alimentation électrique est coupée et que le système d'eau est vidangé avant l’installation. Afin de fixer solidement l'appareil, veiller à ce que la surface de montage ait une épaisseur minimale de 19 mm (lorsqu'elle est montée avec les vis fournies).

• NOTE ne pas visser directement à la coque - Doit être montée sur une cloison ou une surface supplémentaire

• ATTENTION Risque d’incendie. Le câblage doit être conforme aux normes électriques et comporter un fusible correctement calibré ou un disjoncteur. Un câblage incorrect peut provoquer des blessures ou la mort. Couper l’alimentation lorsque vous réalisez les connexions. Pour des informations complètes, reportez-vous à la USCG, ABYC et aux règlements de l'ISO pour les sections de câblage des applications marines, les connecteurs et les fusibles. 1 x Pompe Orca Auto 1300 1 x Kit de visserie NOTE: une installation incorrecte annule la garantie Préparation – Toujours débrancher les sources d’énergie avant l’installation. 9.i Emplacement

• Choisissez un emplacement de montage libre de tout obstacle, dans un endroit sec et éloigné de l’eau stagnante.

• Mettre sur un emplacement ou vous aurez la plus courte distance de tuyaux à posé 9.ii Instructions de montage

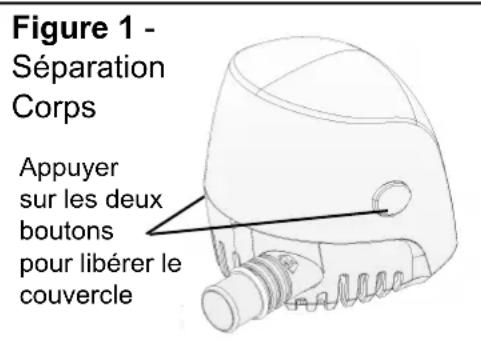

• Pour retirer le corps de la pompe, poser les mains dessus, appuyer sur les languettes de fermeture et soulever le corps de pompe pour le séparer de la base de filtrage. Note: le moteur partira en même temps que le corps de pompe. (Figure 1)

• Utiliser la base comme gabarit pour marquer 3 trous de montage dans le bossage de montage.

• Percer trois trous pilotes de 3mm. Ne pas monter la pompe directement sur la coque. La crépine (base de la pompe) doit être montée à une cloison ou une planche additionnelle d’au moins 19mm d’épaisseur.

• Utilisez un flexible lisse et renforcé de 25mm ou 28mm pour connecter la pompe avec les colliers de serrage

• Reposer la base. Fixer avec la visserie en acier inoxydable (fournie).

• Rattacher le corps de la pompe à la base. Placer le corps de pompe sur la base de filtrage, jusqu'à ce que les languettes de la base s’introduisent dans les trous qui se trouvent dans le corps de pompe.

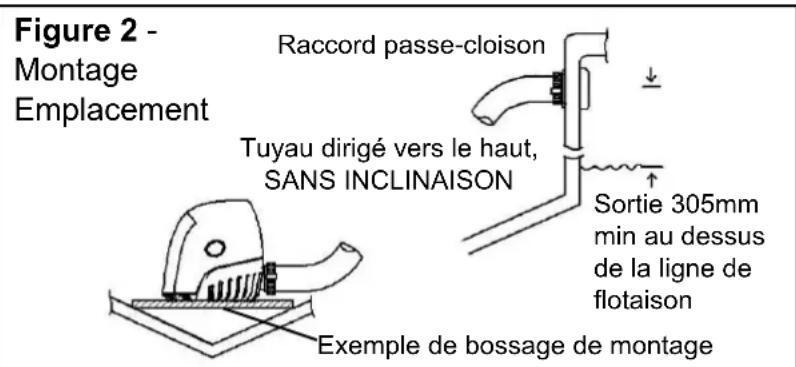

Figure 2 - Montage Emplacement Figure 1 - Séparation Corps Appuyer sur les deux boutons pour libérer le couvercle Sortie 305mm min au dessus de la ligne de flotaison Exemple de bossage de montage Raccord passe-cloison Tuyau dirigé vers le haut, SANS INCLINAISON 89.iii Plombrie Performance optimale: Le tuyau doit toujours être dirigé vers le haut sans inclinaison ni coudes à petit rayon jusqu'au raccord passe-cloison. Des clips de maintien devraient être utilisés à intervalles réguliers aux endroits nécessaires.

• Orienter la sortie de la pompe de façon à ce que le chemin du tuyau reste dégagé.

• Sécuriser tous les raccords avec des brides de fixation.

• S'il n'y a pas de raccord passe-cloison, installez à une hauteur minimum de 25mm au-dessus de la ligne de flottaison. Appliquer du mastic de qualité marine autour des colerettes du passe-cloison à l'intérieur et à l'extérieur de la coque. 9.iv Instructions de cablage S'assurer que tous les connecteurs de câblage soient placés au plus haut niveau au-dessus de l'eau. Utiliser des cosses de câblage de qualité marine uniquement et du fil de cuivre étamé 16 AWG (norme britannique) soit 1.5mm2. Effectuer l'étanchéité de tous les raccords avec un produit adapté.

• Raccorder le fil marron blanc à rayure positif (+) à l'interrupteur.

• Relier le fil noir négatif (-) à la terre

• Raccorder le jaune à sertir manuel à l'interrupteur. NE PAS débrancher les fils marron et blanc solides provenant du jaune à sertir

• Installer le support de fusible à 183cm du terminal positif (+) de la batterie.

• Pour tester le système, mettre de l'eau dans la cale. Si le débit semble être faible, vérifier que les fils ont été raccordés correctement: Brun et blanc à rayures au posftif Noir sur le négatif (Batterie) NOTE: Si le câblage est inversé, cela réduit la performance et peut occasionner une panne de la pompe.

• Si vous n'êtes pas familiarisé avec les normes électriques, s'assurer que l'appareil est installé par un électricien / technicien qualifie. ATTENTION Risque d’incendie. Le câblage doit être conforme aux normes électriques et comporter un fusible correctement calibré ou un disjoncteur. Un câblage incorrect peut provoquer des blessures ou la mort. NOTE Pour des informations complètes, reportez-vous à la USCG, ABYC et aux règlements de l'ISO pour les sections de câblage des applications marines, les connecteurs et les fusibles. 9.v MISE EN PLACE DU FUSIBLE Fusible indiqué pour pompe BE1482 (12 V d.c.) 7.5 Amp automobile. Fusible indiqué pour pompe BE1484 (24 V d.c.) 5 Amp automobile. Un ensemble de fusible en ligne doit être monté sur le côté positif de la pompe.

OBJECTIF DE CES FUSIBLES

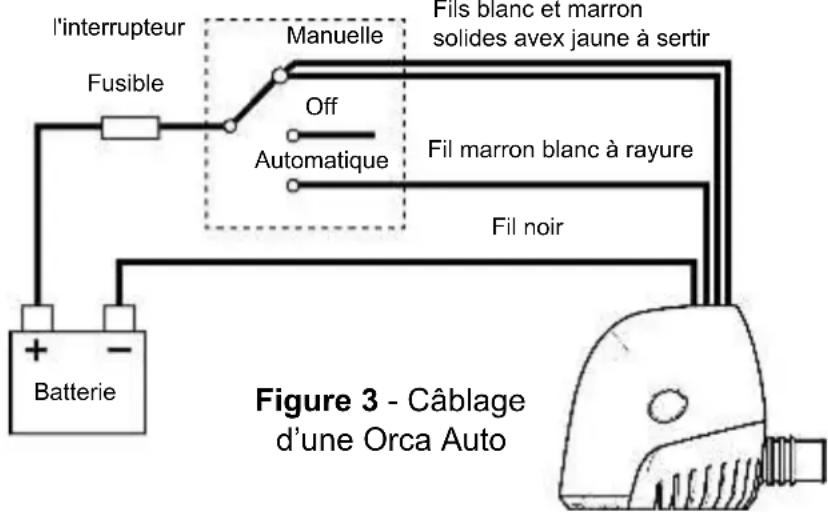

Le but de ce fusible est de protéger la pompe contre les dommages sérieux en cas de blocage du système. S’il vous plaît, assurer vous que toutes les vannes sont entièrement ouvertes avant de faire fonctionner la pompe. Figure 3 - Câblage d’une Orca Auto Batterie Fusible l'interrupteur Manuelle Off Automatique Fils blanc et marron solides avex jaune à sertir Fil marron blanc à rayure Fil noir 9Cette pompe Orca Auto 1300 est conçue pour ne nécessiter qu’un entretien minimal. Contrôle annuel - Whale informe que le système de plomberie du bateau est à vérifier annuellement pour contrôler les fuites et les obstructions. Un contrôle de la pompe électrique est également conseillé Performance optimale - Assurez vous que le produit ne contient aucun débris ATTENTION: Ne pas utiliser de nettoyants abrasifs La marque Whale®, Whale IC™ et le logo Intelligent Control sont marque déposée de Munster Simms Engineering Limited (aussi du commerce en tant Whale). Ce produit Whale® est couvert par une garantie de 1 an – Merci de lire ce document ci-joint pour avoir plus de détails sur nos conditions de garantie limitée. Ce produit est conforme à toutes les directives et normes européennes. Merci de contacter Whale® si des précisions sont nécessaires Nous déclarons, sous notre seule responsabilité, que le matériel ci- joint est conforme aux dispositions des directives de la CE. Directive sur la compatibilité électromagnétique 2004/108/EC concernant le rapprochement des législations des États membres relatives à la compatibilité électromagnétique. Marque déposé CE : 20/02/2012

Si la pompe est en marche mais ne pompe pas l'eau ou la pompe fonctionne par intermittence Voir s'il y a une poche d'air S'assurer que le tuyau de sortie est dirigé vers le haut en direction du raccord passe-cloison, sans qu'il y ait d'inclinaison. Turbine peut etre restreinte Retirer les débris de la chambre et de la turbine. S'assurer que la turbine est bien fixée à l'arbre et qu'elle n'est ni fêlée ni cassée Si la pompe ne marche pas Vérifier le fusible. S'assurer que les raccords électriques et le fusible sont bien étanches et ne sont pas relâchés Variation de vitesse du moteur lors du fonctionnement à sec La variation de vitesse est normale, cependant, veuillez vous assurer que le connecteur jaune n’a pas été retiré ou que les câbles marron ou blanc n’aient pas été raccourcis (normalement 1m de long) Le fusible saute a) Vérifiez que toutes les vannes et les robinets du système sont ouverts b) Vérifiez que les orifices d'entrée et de sortie ne sont pas bloqués c) Vérifiez que le reste du système n'est pas bloqué d) Vérifiez les connexions pour toute inversion de polarité

Date: 20/02/2016 Poste:Le responsable de l'ingénierie 10© Copyright Whale® 2017 - Tous droits réservés. Toute reproduction intégrale ou partielle sans autorisation est interdite. Whale® est une marque déposée de la société Munster Simms Engineering Limited, Bangor, Irlande du Nord, opérant sous le nom de Whale. La politique de Whale consiste en une amélioration continue et nous nous réservons le droit de modifier les spécifications sans préavis. Les illustrations sont uniquement présentes à titre indicatif. Ni l'exactitude, ni la caractère complet des informations contenues dans n'importe quelle brochure du produit ne sont garantis par la Société et sont sous réserve de modification à la seule discrétion de celle-ci. Veuillez noter qu'en contacter l'Assistance Whale, vous accordez votre consentement à recevoir des mises à jour, informations de rappel, guides d'assistance et messages marketing pertinents de notre part concernant le nos produits et ce par la poste, par e-mail ou par téléphone, à moins que vous ayez formulé une objection quant à de tels messages.
