BRUKSANVISNING Orca Auto 1300 Whale

Tack för att du har köpt en Whale®-produkt.

Under mer än 40 år har Whale® varit ledande på design och tillverkning av färskvatten- och avloppssystem som bl.a.: pumpar, rör, kranar och duschar för Lågspänningsanvändning. Företaget och produkterna har byggt upp ett gott rykte baserat på kvalitet, tillförlitlighet och innovation kombinerat med utmärkt kundservice.

För mer information om hela vårt produktutbud, gå till www.whalepumps.com

1. SPECIFICATION

Produktkod BE1482(B) BE1484(B)
Flödeshastighet öppen @ 13.6 V likström per minut	82 ltrs
Flödeshastighet vid 1m höjd per minut 68 ltrs
Volt 12 V likström 24 V likström
Ampere 5 A 2.5 A
Rekommenderad säkring 7.5 A 5 A
Slanganslutningar 25mm / 28mm
Material	Pumpinneslutning:ABS, Tätningar:Nitril®, Impeller:Acetal

3. FUNKTIONSPRINCIP

IC - Intelligent Control Technology

I hjärtat av alla Whale® IC-produkter finns en innovativ elektronisk styrkrets. Denna sensor teknik är inbyggd i Orca Auto 1300 och innebär ingen att separat kölsvinbrytare krävs.

Orca Auto 1300 Den elektriska undervattenslänspumpserien Orca är utformad för användning som en länspump på marina fartyg. Kapaciteten beror på installations-och arbetsförhållandena

4. FÖR ANVÄNDAREN

Läs följande information noga före installation.

5. TILL MONTÖREN

Kontrollera att produkten är lämplig för den avsedda användningen, följ dessa installationsanvisningar och kontrollera att all relevant personal läser punkterna som anges nedan. Kontrollera också att driftanvisningarna överlämnas till slutanvändaren.

6. ANVÄNDNING

Orca Auto 1300 är endast utformad för bruk i fritidsbåtar och drivs endast på 12 (BE1482) eller 24 (BE1484) V likström. Om den är avsedd för användning i andra syften eller med andra vätskor är det användarens ansvar att kontrollera att pumpen är lämpad för den användning och då särskilt kontrollera att materialen är helt kompatibla med vätskorna som ska användas. Whale Orca Auto 1300 bör inte användas i hemmilj

OBS! Den Orca Auto. Pump är rekommenderas att ha en ar arbetidstid på 60%

7. WARNINGAR

• Uttaget får inte monteras under vattenlinjen
• Inte lämplig för att pumpa brännbara vätskor som diesel, kemikalier, etc. Endast lämplig för slagvatten.

- Information: Det är inte säkert att länspumpens kapacitet räcker för att förhindra översvämning i samband med stormar, hårt väder och/eller snabba

läckor som uppkommit av skadade skrov och/eller osäkra navigeringsförhållanden.

• För alla enheter gäller att arbetet med installation, användning och underhåll måste ske säkert. Kontrollera att elförsörjningen är avstängd och att avloppsvattensystemet är tömt före installationen. För säker montering av enheten måste monteringsytan vara minst 19 mm tjock vid montering med bifogade skruvar.
• OBS! Skruva inte direkt i skrovet - enheten måste monteras på ett skott eller på en extra panel.
• WARNING Brandrisk. Ledningsdragningen måste uppfylla gällande elektriska standarder och förses med en säkring eller skyddsbrytare med lämplig styrka. Felaktig ledningsdragning kan orsaka en brand och leda till skador eller dödsfall. Stäng av spänningen inför anslutningsarbetet. Informationen om ledningsdragningen är endast avsedd som guide.

För mer information, se USCG-, ABYC- och ISO-bestämmelser för användning i båtar och ledningstvärsnitt, kontakter och säkringar.

8. DELLISTA

1 x Orca Auto 1300 1 x Skruvsats

9. INSTALLATION

INFORMATION: Felaktig installation upphäver garantin

Förberedelse - Koppla alltid ur strömkällorna före installation.

9.i Placering

• Montera pumpen på ett ställe som är torrt och där det inte finns stående vatten och som är fritt från hinder.
• Montera pumpen med så kort ledningsdragning som möjligt.

9.ii Monteringsinstruktioner

• För att ta bort pumpinneslutningen: sätt handen över inneslutningen, tryck in låsknapparna och dra upp inneslutningen från bottensilen. Observera: motorn följer med inneslutningen. (Figure 1)
• Använd bottensilen som mall för att märka ut 3 monteringshål i monteringsplattan.
• Borra tre 1/8" (3mm) styrhål vid markeringarna. Montera inte pumpen direkt på skrovet Grundfiltret ska monteras på ett skott eller ett extra bord som är minst 19 mm tjockt.
• Använd en 25 mm eller 28 mm slätborrad förstärkt slang för att ansluta till pumpen med slangklämmor.
• Sätt tillbaka bottensilen. Fäst med # 8 fästen i rostfritt stål (ingår).
• Sätt tillbaka pumpinneslutningen på bottensilen. Tryck ner inneslutningen på bottensilen tills låsknapparna snäpper i läge i hålen i inneslutningen.

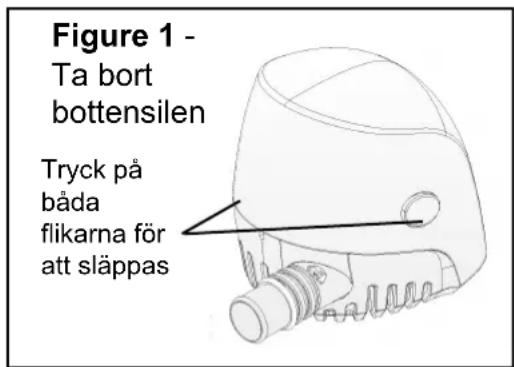

Figure 1 - Ta bort bottensilen Tryck på båda flikarna för att släppas

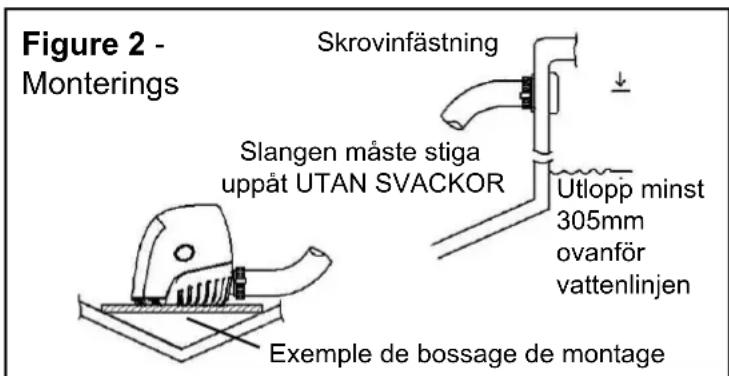

Figure 2 - Monterings Skrovinfästning Slangen måste stiga uppåt UTAN SVACKOR Utlopp minst 305mm ovanför vattenlinjen Exemple de bossage de montage

9.iii Slanganslutning

För optimal drift: Måste slangen gå uppåt kontinuerligt till skrovgenomföringen, utan några svackor eller skarpa böjar. Slanghållare bör användas i jämna intervaller där så behövs.

• Rikta pumputloppet så att slangen går direkt och obehindrat.
• Säkra alla anslutningar med slangklämmor.
• Om ingen anslutning till skrovgenomföring finns, installeras denna minst 25mm ovanför vattenlinjen. Applicera marin tätning runt skrovgenomföringskragar på in och utsidan av skrovet.

9.iv Instruktioner för kabeldragning

Se till att alla kopplingar sitter så högt upp som möjligt ovanför vattnet. Använd endast marinanpassade kopplingsdon och 16 AWG förtent kopparledning. Täta alla kopplingar med lämpliga

material.

• Anslut positiv (+) brun och vit randig ledning till strömbrytaren.
• Anslut negativ (-) svart ledning till jord.
• Anslut den gula pressning till den manuella av brytaren. INTE koppla den bruna och vita anslut från gul pressning

- Install ett säkringshållare inom 183cm från den positiva (+) batteriterminalen.

- Testa systemet genom att pumpa vatten genom pumpen. Om

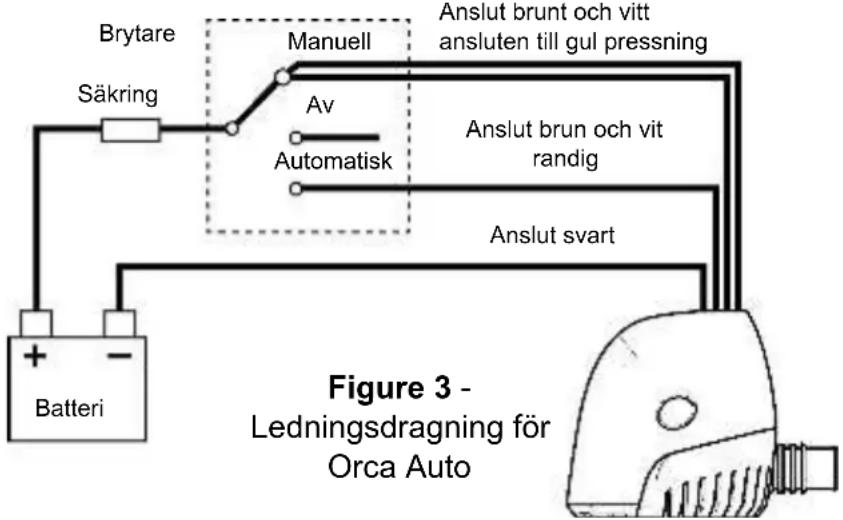

Brytare Säkring Manuell Av Automatisk Anslut brunt och vitt ansluten till gul pressning Anslut brun och vit randig Anslut svart Figure 3 - Ledningsdragning för Orca Auto Batteri

flödeshastigheten verkar vara för låg, se till att ledningarna kopplats rätt: Brun och vit randig till positiv Svart till negativ (batteri)

WARNING: Omvänd ledningsdragning minskar prestanda och kan orsaka driftstopp.

- Om du inte känner till tillämpliga elektriska standarder, ska enheten installeras av en kvalificerad elektriker/tekniker

WARNING Brandrisk. Ledningsdragningen måste uppfylla tillämpliga elstandarder och förses med en säkring eller skyddsbrytare med rätt styrka. Felaktig ledningsdragning kan orsaka en brand och leda till skador eller dödsfall.

INFORMATION: Stäng av spänningen inför anslutningsarbetet. Informationen om ledningsdragningen är endast avsedd som guide. För mer information, se USCG-,ABYC- och ISO-bestämmelser för användning i båtar och ledningstvärsnitt, kontakter och säkringar.

9.v MONTERING AV SÄKRING

Säkringsklassificering för BE1482 (12 V likström) pumpar 7.5 A automatisk.

Säkringsklassificering för BE1484 (24 V likström) pumpar 5 A automatisk.

Ett inline säkringen ska monteras på pumpens plussida.

SYFTET MED SÄKRINGEN: Syftet med denna säkring är att skydda pumpen från allvarliga skador om systemet blockeras. Se därför till att alla ventiler är helt öppna innan pumpen används.

10. UNDERHÅLL

Orca Auto 1300 är utformad för minimalt underhål

Årliga kontroller- Whale® rekommenderar att båtens rörsystem kontrolleras årligen med avseende på läckor och igensättningar. Även en kontroll av pumpens elsystem rekommenderas.

För optimal drift - Kontrollera att det inte finns något skräp i pumpen

WARNING: Använd inte rengöringsmedel med slipmedel.

1. FELSÖKNING

PROBLEM MÖJLIGA ORSAKER TÄNKBAR LÖSNING
Om pumpen går men inte pumpar vatten / Pump pulser	Kontrollera så att slangen inte är igensatt	Se till att utloppsslangen går uppåt till skrovgenomföringen utan några svackor
	Impellern kanske inte går fritt	Ta av pumpinneslutningen från bottensilen. Ta bort skräp från kammare och impeller. Se till att impellern sitter fast ordentligt i axeln och inte är sprucken eller trasig
Om pumpen inte går K	Kontrollera säkringen.	Säkerställ att elektriska anslutningar och säkringar är vattentäta och inte har lossnat
Motorvarvtal variation när man kör torrt	Enstaka variationer är normala men försäkra dig om att den gula krympslangen inte har avlägsnats eller att de bruna och vita kablarna har kortats (normalt 1 m långa)
Säkringen går	a) Kontrollera att samtliga ventiler/avstängnings kranar är öppnab) Kontrollera att utlopp och inlopp inte är blockeradec) Kontrollera att resterande delar i systemet inte är blockeratd) Kontrollera att polerna + och - inte är fel anslutna

12. PATENT OCH VARUMÄRKEN

Whale®, Whale IC™ och Intelligent Control-logotypen är registrerat varumärke och ägs av Munster Simms Engineering limited (verkar även under namnet Whale®).

13. GARANTI

Denna produkt från Whale ® har 1 års garanti. Se bifogat dokument för information om garantins begränsningar.

14. EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE, STANDARDER OCH TYPGODKÄNNANDEN

Produkten uppfyller alla relevanta EU-direktiv och standarder. Kontrollera Whale® för mer information vid behov.

Vi förklarar härmed, som ensamt ansvarig, att bifogad utrustning uppfyller kraven i följande EGdirektiv.

Direktivet om elektromagnetisk kompabilitet 2004/108/EG i medlemsstaternas lagharmonisering gällande elektromagnetisk kompabilitet.

CE-märkt : 20/02/2012

Grund för förklaran om överensstämmelse

Utrustningen ovan uppfyller skyddskraven i direktivet om elektromagnetisk kompabilitet

Tillämpade standarder - ISO8849 Marin standard

Datum - 20/02/2016

Position: Teknisk chef
