BEDIENUNGSANLEITUNG Orca Auto 1300 Whale

1. MONTAGE- & GEBRAUCHSANLEITUNG

Vielen Dank, dass Sie sich für dieses Produkt von Whale® entschieden haben. Seit mehr als 40 Jahren ist Whale® führend in der Entwicklung und Herstellung von Frisch- und Abwassersystemen einschließlich Pumpen, Wasserleitungen, Wasserhähne und Duschen für Niederspannungsanlagen. Das Unternehmen und seine Produkte sind zu einem Markenzeichen für Qualität, Zuverlässigkeit und Innovation geworden, die auf eine hervorragende Kundenbetreuung aufbauen. Angaben zu unserer vollständigen Produktpalette finden Sie unter www.whalepumps.com.

1. TECHNISCHE SPEZIFIKATIONEN

Produkt Code BE1482(B) BE1484(B)
Maximale Pumpenleistung @ 13,6 V Gleichstrom pro Minute	82 Itrs
Pumpenleistung @ 1m Druckhöhe pro Minute	68 Itrs
Nominelle Spannung 12 V Gleichstrom 24 V Gleichstrom
Stromentnahme 5 Amp 2.5 Amp
Empfohlene Sicherung 7.5 Amp 5 Amp
Schlauchauschlüsse 25mm / 28mm
Materialien	Pumpenkörper:ABS, Dichtungen:Nitril®, Impeller:Acetal

3. BETRIEBSRICHTLINIEN

Intelligent Control Technology - Im Herzen eines jeden IC-Produkts von Whale® befindet sich eine eingebaute, innovative elektronische Steuereinheit. Diese Sensorik ist in der Orca Auto eingebaut und somit ist kein zusätzlicher Bilge Schalter erforderlich

Orca Auto 1300 Die Tauchlenzpumpen der Orca Serie sind für die Verwendung als Lenzpumpe lediglich zum Pumpen von Bilgewasser auf Schiffen bestimmt. Die Ausstoßkapazität hängt von der Montage und den Betriebsbedingungen ab.

4. HINWEISE FÜR DEN VERBRAUCHER

Bitte lesen Sie die folgenden Informationen sorgfältig durch, bevor Sie das Gerät montieren

5. HINWEISE FÜR DEN MONTEUR

Vergewissern Sie sich, dass das Produkt für den vorgesehenen Einsatz geeignet ist, befolgen Sie diese Montageanleitung und veranlassen Sie, dass alle notwendigen Mitarbeiter die unten aufgeführten Punkte durchlesen. Stellen Sie des Weiteren sicher, dass der Endverbraucher diese Betriebsanleitung erhält.

6. ANWENDUNG

Die Orca ist ausschließlich für den Einbau in Freizeitwasserfahrzeuge designt und zum Betrieb mit einer 12 oder 24 V Gleichstrom. Stromversorgung. Es sind zwei Versionen dieser Pumpe erhältlich, entweder für den Betrieb mit einer Stromversorgung von 12 V Gleichstrom (BE1482) oder von 24 V Gleichstrom (BE1484). Wenn die Pumpe zu einem anderen Zweck oder mit einer anderen Flüssigkeit verwendet werden soll, obliegt es dem Verantwortungsbereich des Verbrauchers, sicherzustellen, dass die Pumpe für die geplante Verwendung geeignet ist und insbesondere, dass die Materialien mit der verwendeten Flüssigkeit vollständig kompatibel sind. Die Orca wird nicht für die Verwendung im Haushalt empfohlen. Die Orca Auto wird empfohlen, eine Betriebsdauer von 60% haben

7. WARNHINWEISE

• Der Auslass darf nicht unterhalb des Wasserpegels montiert werden.
• Nicht geeignet zum Pumpen von brennbaren Flüssigkeiten, Diesel, Chemikalien, usw. Nur für Bilgewasser geeignet.

- ANMERKUNG: Bilgepumpen-Kapazitäten sind möglicherweise nicht ausreichend um Überflutung bei rapider Wasseransammlung, bedingt durch Stürme, raues Wetter und/oder durch Lecks, entstanden durch Beschädigungen des Bootsrumpfs, und/oder unsichere Navigationsbedingungen zu verhindern.

• Bei allen Anlagen ist es wichtig, dass sichere Arbeitsbedingungen gewährleistet sind bei Montage, Gebrauch und Wartung. Stellen Sie sicher, dass die Stromversorgung vor der Montage ausgeschaltet, und das Abwassersystem entwässert ist. Um die Anlage sicher zu befestigen, stellen Sie sicher, dass die Montageunterlage eine Dicke von mindestens 19mm hat (bei Befestigung mit den mitgelieferten Schrauben).
• Anmerkung: Schrauben Sie nicht direkt in den Rumpf - das Gerät muss an einem Schott oder an einem zusätzlichen Brett befestigt werden
• WARNUNG Brandgefahr. Die Verkabelung muss die geltenden elektrischen Normen erfüllen und eine ordnungsgemäß eingesetzte Sicherung oder einen Schutzschalter haben. Eine unsachgemäße Verkabelung kann dazu führen, dass ein Brand verursacht wird, der Verletzungen oder den Tod zur Folge hat. Schalten Sie die Stromversorgung ab, bevor Sie Kabel verbinden. Empfehlungen zur Verkabelung dienen lediglich als Orientierungshilfe.

Umfassende Angaben entnehmen Sie bitte den Verordnungen der USCG und des ABYC sowie den ISO-Normen hinsichtlich der Marineanwendungen, Kabeldicke und Sicherungen.

8. STÜCKLISTE

1 x Orca Auto 1300 1 x Schraubensatz

9. MONTAGE

ANMERKUNG: Fehlerhafte Montage setzt die Garantie außer Kraft Vorbereitung – Schalten Sie vor dem Installieren immer die Stromquellen aus.

9.1 Standort

• Wählen Sie einen trockenen Standort um die Pumpe zu montieren, der von stehendem Wasser entfernt, und frei von Hindernissen ist.
• Montieren Sie die Pumpe an einem Ort mit kürzestmöglichem Rohrverlauf.

9.2 Montageanleitung

- Zum entfernen des Pumpendeckels die Hand über den Deckel legen und die Verschlussriegel (Augen) eindrücken und den Körper vom Filtersockel abheben. (Abb 1). Der Motor wird mit dem Deckel entfernt

- Nutzen Sie den Filtersockel als Bohrschablone für die 3 Befestigungsschrauben.

- An den markierten Stellen mit 3mm vorbohren. Die Pumpe ist nicht direkt an den Bootskörper zu montieren. Das Basissieb muss an einem Schott oder einemdenzusätzlichen Brett befestigt werden, das mindestens 19mm breit ist Abb 2 -

- Verwenden Sie einen glatten, verstärkten Schlauch mit 25 oder 28mm Durchmesser für den Anschluss an die Pumpe mit Schlauchklemmen.

- Filtersockel wieder aufsetzen und mit den enthaltenen Edelstahlschrauben befestigen.

- Pumpendeckel wieder am Sockel befestigen. Der Körper ist in den Filtersockel so einzubringen, dass der Sockel in die Löcher im Körper einschnappt.

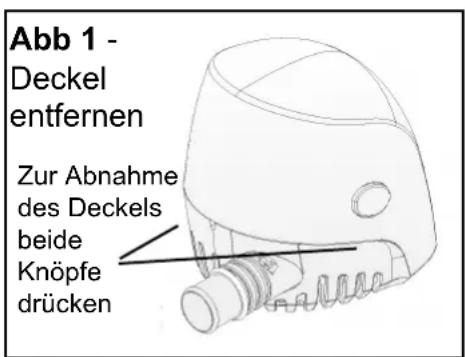

Abb 1 - Deckel entfernen Zur Abnahme des Deckels beide Knöpfe drücken

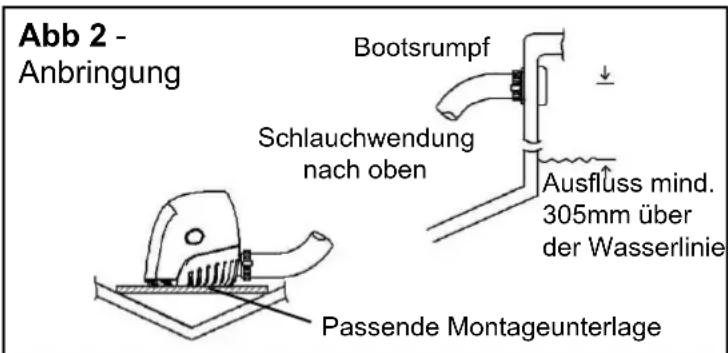

Abb 2 - Anbringung Bootsrumpf Schlauchwendung nach oben Ausfluss mind. 305mm über der Wasserlinie Passende Montageunterlage

befestigen. Der Körper ist in den Filtersockel so einzubringen, dass der Sockel in die Löcher im Körper einschnappt.

9.3 Schlauchanschluss

Für eine optimale Leistung: Um Lufteinschlüsse zu vermeiden, muss der Schlauch ohne Gefälle oder scharfe Bieg-ungen kontinuierlich nach oben zum Borddurchbruch führen. Wenn notwendig, sollten in regelmäßigen Abständen Schlauchhalterungen montiert werden.

• Die Schlauchführung muss zum Abflusspunkt auf direktem Weg ohne Gefahr einer Blockierung erfolgen.
- Alle Verbindungen sind mit Schlauchschellen abzusichern.
- Sollte kein Anschluss zum Borddurchbruch verfügbar sein, ist die Installation in einer Höhe von min. 25mm über der Wasserlinie durchzuführen. Der Flansch am Bootsrumpf ist an der Innen- und Außenwand mit Bootsdichtungsmittel abzudichten

9.4 Kabelanschluss

Es ist sicherzustellen, dass alle Kabelanschlüsse am höchsten Punkt über der Wasser-linie liegen. Es sollten lediglich Kabelverbindungen speziell für Boote verwendet werden sowie 16 AWG (=Standard Kabeldicke) verzinnter Kupferdraht. Alle Verbindungen müssen mit geeigneten Materialien wasserdicht

gemacht werden.

• Das positive (+) braune und weiße gestreiften Kabel ist mit dem Schalter zu verbinden.
• Das negative (-) schwarze Kabel ist mit dem Minuspol zu verbinden
• Verbinden Sie den gelben Crimp Sie im Handbuch des Schalters. Nicht trennen Sie die braunen und weißen Feststoff-Kabel aus dem gelben Crimp
• Einer Sicherungshalter ist 183 cm vor dem positiven (+) Batterieanschluss anzubringen

- Zum Testen des Systems der Pumpe Wasser zuführen. Wenn die Leistung zu niedrig erscheint, ist sicherzustellen, dass die Kabel korrekt angeschlossen sind:

Schalter Sicherung Handbuch Aus Automatisch Batterie Braun und weiße Feststoff-Kabel mit Crimp-gelben angeschlossen Braun-weiß gestreiften Kabel Schwarzes kabel Abb 3 - Verkabelung Orca Auto

Braun-weiß gestreift, um positive Schwarz zum Negativpol der Batterie

Eine Verpolung reduziert die Leistung und kann zum Ausfall der Pumpe führen

- Wenn Sie nicht mit den geltenden elektrischen Normen vertraut sind, stellen Sie sicher, dass das Gerät von einem qualifizierten Elektriker/Techniker installiert wird.

WARNUNG: Brandgefahr. Die Verkabelung muss die geltenden elektrischen Normen erfüllen und eine ordnungsgemäß eingesetzte Sicherung oder einen Schutzschalter haben. Eine unsachgemäße Verkabelung kann einen Brand verursachen der zu Verletzungen oder zum Tode führen kann.

HINWEIS Schalten Sie die Stromversorgung ab, bevor Sie Kabel verbinden.

Empfehlungen zur Verkabelung dienen lediglich als Orientierungshilfe. Umfassende Angaben entnehmen Sie bitte den Verordnungen der USCG und des ABYC sowie den ISO-Normen hinsichtlich der Marineanwendungen, Kabeldicke und Sicherungen.

9.5 ANBRINGEN DER SICHERUNG

Sicherungswert für 12V Pumpen 7.5 Amp., wie in der Automobilindustrie verwendet Sicherungswert für 24V Pumpen 5 Amp., wie in der Automobilindustrie verwendet Ein Inline-Sicherungshalter muss an der positiven Seite der Pumpe angebracht werden.

ZWECK DER SICHERUNG: Der Zweck dieser Sicherung ist es, die Pumpe im Falle einer Systemblockierung vor gravierenden Schäden zu schützen. Stellen Sie daher bitte sicher, dass alle Ventile komplett geöffnet sind vor dem Betrieb der Pumpe.

10. WARTUNG

Die Orca Auto 1300 ist für minimale Wartungsarbeiten ausgelegt.

Jährliche Überprüfungen - Whale® empfiehlt eine jährliche Überprüfung der Schläuche und Anschlüsse auf undichte Stellen und Verstopfungen. Eine Überp-rüfung der in der Pumpe befindlichen Elektronik ist ebenfalls empfehlenswert.

Für eine optimale Leistung - Stellen Sie sicher, dass sich in diesem Produkt keine Ablagerungen befinden.

WARNUNG: Benutzen Sie keine scheuernden Reiniger.

1. FEHLERBEHEBUNG

PROBLEM MÖGLICHE GRÜNDE MÖGLICHE LÖSUNG
Pumpe läuft, pumpt aber kein Wasser / Die Pumpe pulsiert	Auf Lufteinschlüsse hin untersuchen	Sicherstellen, dass der Ausflussschlauch ohne Gefälle zur Anschlussverbindung nach oben ausgerichtet ist.
	Impeller kann blockiert sein	Pumpengehäuse vom Sockel entfernen. Schmutz von der Kammer und vom Impeller entfernen. Sicherstellen, dass der Impeller an der Welle fest angebracht ist und dass es nicht gerissen oder zerbrochen ist.
Pumpe läuft nicht Sicherung überprüfen		Sicherstellen, dass Verbindungen und Sicherung wasserundurchlässig sind und sich nicht gelöst haben
Variation der Motor-drehzahl bei Trockenlauf	Geringe Abweichungen sind normal. Stellen sie aber sicher das die gelbe Verbindung nicht entfernt wurde bzw. das die Kabel der Farben Braun und Weiss nicht verkürzt sind. (Standard ca. 1m)
Wenn die Sicherung durchbrennt	a) Überprüfen Sie, dass alle Ventile/Absperrhähnen des Systems geöffnet sindb) Überprüfen Sie, dass die Ein- und Auslassöffnungen nicht blockiert sindc) Überprüfen Sie, dass der Rest des Systems nicht blockiert istd) Achten Sie auf die richtige Polarität

12. PATENTE UND HANDELSMARKEN

Whale®, Whale IC™ et der Intelligent Control-Logo sind registrierte Handelsmarke von Munster Simms Engineering Limited (gewerblich ebenfalls tätig als Whale®).

13. GARANTIEERKLÄRUNG

Auf dieses Whale®-Produkt besteht eine 1-jährige Garantieleistung - Bitte lesen Sie sich für nähere Informationen unsere beigefügte Garantieerklärung durch.

14. EU-KONFORMITÄTSERKLÄRUNG, NORMEN UND ZULASSUNGEN

Angaben wenden Sie sich bitte an Whale®

Hiermit erklären wir unter unserer alleinigen Verantwortung, dass die beigefügten Betriebsmittel den Bestimmungen der nachfolgenden EG-Richtlinien entsprechen.

Richtlinie 2004/108/EG zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit.

CE-Zeichen angebracht: 20/02/2012

Grundlage der Konformitätserklärung - Die obenstehenden Betriebsmittel entsprechen den

Schutzanforderungen der AMV-Richtlinie

Angewandte Normen - ISO8849 Marine-Standard

Datum 30/08/16

Funktion: Technischer Direktor

©Copyright Whale 2017 - Alle Rechte vorbehalten. Dieses Dokument darf ohne Genehmigung weder ganz noch teilweise reproduziert werden. Whale® ist ein eingetragenes Warenzeichen der Munster Simms Engineering Limited, Bangor, Northern Ireland, die unter der Marke Whale vertrieben wird. Whale hat es sich zur Aufgabe gemacht, seine Produkte ständig zu verbessern und behält sich daher das Recht vor, die Spezifikationen ohne Vorankündigung zu ändern. Die Abbildungen dienen ausschließlich zur Erläuterung.

Die Richtigkeit und die Vollständigkeit der in einer Produktproschüre enthaltenen Angaben werden durch das Unternehmen nicht garantiert und können im Ermessen des Unternehmens jederzeit geändert werden.

Beachten Sie bitte, dass Sie uns mit Kontaktaufnahme des Whale-Kundendienstes Ihr Einverständnis geben, Produkt-Updates, Rückrufinformationen, Hilfe-Guides und entsprechenden Marketingbotschaften von uns per Post, E-Mail oder Telefon zu erhalten, es sei denn, Sie widersprechen dem Erhalt dieser Mitteilungen.
