MANUAL DE USUARIO Orca Auto 1300 Whale

1. INSTRUCCIONES DE INSTALACIÓN Y DEL USUARIO

Muchas gracias por comprar este producto Whale®. Desde hace más de 40 años, Whale® es el referente en el diseño y la fabricación de sistemas de agua dulce, achique y aguas residuales incluyendo accesorios de fontanería, grifos, duchas, tanques y bombas en 12 y 24 voltios. La empresa y sus productos son hoy sinónimo de calidad, fiabilidad e innovación, respaldados por un excelente servicio de atención al cliente. Para obtener más información sobre nuestra amplia gama de productos, visite www.whalepumps.com

1. ESPECIFICACIONES

Código del producto BE1482(B) BE1484(B)
Caudal a 0m @ 13.6 V por minuto	82 ltrs
Caudal a 1m por minuto 68 ltrs
Voltaje Nominal 12 V 24 V
Consumo 5 A 2.5 A
Fusible recomendado 7.5 A	5 A
Conexiones de mangueras 25 mm / 28mm
Materiales	Cuerpo de la bomba:ABS, Juntas:Nitrilo®, Turbina de agua:Acetal

En el interior de cada producto Whale® IC fluye un sistema innovador de circuitos de control electrónico. Al incorporar esta tecnología, la bomba Orca Auto 1300 no precisa la instalación de un interruptor automático separado.

Orca Auto 1300 Esta bomba de achique eléctrica Whale Orca ha sido diseñada exclusivamente para la extracción de agua de sentina en embarcaciones. La capacidad de servicio depende de la instalación y las condiciones de funcionamiento.

4. PARA EL USUARIO

Antes de la instalación lea estos consejos con atención.

5. PARA EL INSTALADOR

Compruebe que el producto es el apropiado para la aplicación, siga las instrucciones de montaje y asegúrese de que todos los instaladores implicados lean los puntos siguientes. Asimismo, debe pasar estas instrucciones al usuario final.

6. APLICACIÓN

La bomba Orca Auto se ha diseñado exclusivamente para su instalación en embarcaciones de recreo con alimentación eléctrica a 12 V (BE1482) o 24 V (BE1484). Tanto si se destina para otras aplicaciones o con cualquier otro líquido, será responsabilidad del usuario asegurarse de que la bomba es adecuada para este uso y que los líquidos son totalmente compatibles con los materiales de la bomba. No se recomienda el uso de la bomba Orca Auto de Whale para aplicaciones domésticas. El Orca Auto se recomienda tener un Duty Cycle del 60%.

7. ADVERTENCIAS

• La salida no debe estar montada por debajo de la línea de flotación.
• No es adecuada para el bombeo de líquidos inflamables, diesel, productos químicos, etc. Adecuada solo para aguas grises.
  • NOTA: Es posible que la capacidad de la bomba sea insuficiente para evitar

inundaciones producidas por una rápida acumulación de agua resultante de tormentas, malas condiciones climáticas y/o fugas producidas en cascos dañados o condiciones adversas de navegación

• En todos los posibles usos es importante aplicar un conjunto de prácticas de trabajo seguras en la instalación, el uso y el mantenimiento. Antes de la instalación, se debe comprobar que la alimentación eléctrica esté desconectada y que se haya drenado el sistema. Para asegurar la instalación, se debe comprobar que la superficie de montaje tenga un grosor mínimo de 19 mm (si se utilizan los tornillos suministrados).
  • NOTA No instale la bomba directamente sobre el casco. La base debe montarse sobre un mamparo o soporte adicional con un grosor mínimo de 19 mm
• ADVERTENCIA Peligro de incendio. El cableado debe cumplir con las normativas eléctricas aplicables y disponer de un fusible o disyuntor con un régimen nominal adecuado. Un cableado incorrecto puede provocar un incendio con resultado de lesiones personales graves o mortales. Antes de realizar las conexiones, se debe desconectar la alimentación eléctrica.

La información sobre el cableado sugerido sólo tiene carácter orientativo.

Para obtener una información completa, consulte las normativas USCG, ABYC e ISO sobre aplicaciones marinas y calibre de cableado, conectores y fusibles de protección

8. LISTA DE PIEZAS

1 x Orca Auto 1300 1 x Tornillos de montaje

9. INSTALLATION

NOTA: tenga en cuenta que una incorrecta instalación podría invalidar la garantía.

Preparación: antes de la instalación, compruebe que la fuente de alimentación esté desconectada.

9.i Ubicación

• Elegir un lugar para montar la bomba que esté seco, sin acumulaciones de agua y libre de obstáculos.
• Montar en un lugar donde la longitud del cable y la manguera sea la más corta posible.

9.ii Instrucciones de montaje

- Para extraer el cuerpo de la bomba, ponga una mano sobre la misma, pulsando en las dos lengüetas, separe el cuerpo de la base con rejilla.

Importante: el motor va en el cuerpo de la bomba. (Figure 1)

• Use la base como plantilla para marcar los agujeros de fijación en la cuña soporte.
• Haga los 3 agujeros principales de 3mm en los lugares marcados. No instale la bomba de sentina directamente sobre el casco. La base con rejilla debe montarse en un mamparo o soporte adicional con un grosor mínimo de 19 mm Figure 2 -

- Usar una manguera reforzada con el alma lisa y de diámetro interior 25 o 28 mm. Conectar a la bomba usando abrazaderas para tubos flexibles.

- Vuelva a colocar la base. Sujetar con los tornillos de acero inoxidable (incluidos).

- Vuelva a unir el cuerpo de la bomba a la base. Introduzca el cuerpo en la base con rejilla hasta que las lengüetas de la base encajen en los agujeros del cuerpo

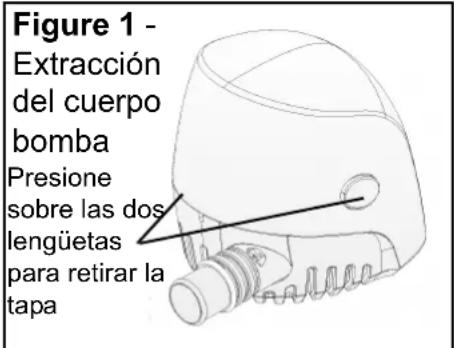

Figure 1 - Extracción del cuerpo bomba Presione sobre las dos lengüetas para retirar la tapa

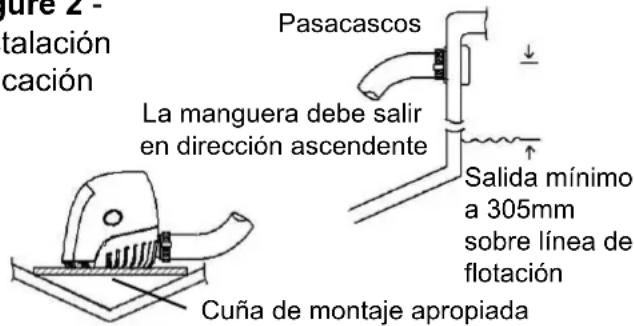

Figure 2 - Instalación ubicación

Jure 2 - talación cación Pasacascos La manguera debe salir en dirección ascendente Salida mínimo a 305mm sobre línea de flotación Cuña de montaje apropiada

9.iii Conexión tuberías

Consejos para un servicio óptimo: La manguera debe salir en ascenso hasta el conector con el casco, sin enredos ni curvas pronunciadas en su trayectoria. Se pueden usar bridas para sujetar la manguera a intervalos regulares si es necesario.

• Dirija la manguera de salida de forma directa con el fin de que no se obstruya.
• Asegure todas las conexiones con abrazaderas para tubos flexibles.
• Si no hay un conector pasacascos, instálelo a una altura mínima de 300mm por encima de la línea de flotación. Aplique material de sellado marino alrededor de las juntas del pasacascos tanto en el interior y como en el exterior del casco.

9.iv Instrucciones para la instalación eléctrica:

Asegúrese de que todas las conexiones de los cables están a la máxima altura posible por encima del nivel del mar. Use sólo conectores aptos para el ambiente marino y cables de 16 AWG de hilo de cobre estañado. Use materiales estancos en todas las conexiones.

• Conecte el cable marrón y blanco a rayas positivo (+) al interruptor.
• Conecte el cable negro (-) al negativo de la batería.
• Conecte el amarillo engarzado en el manual del interruptor. NO desconectar los cables sólidos marrón y blanco del amarillo engarzado.
• lInstale un portafusibles a no más de 183 cm de distancia del terminal positivo (+) de la batería..
• Para probar el sistema, deje que el cuerpo de la bomba se llene de agua. Si el ritmo de extracción parece bajo, asegúrese de que los cables están conectados correctamente:

Marrón y blanco a rayas a positivo Negro en el negativo (batería)

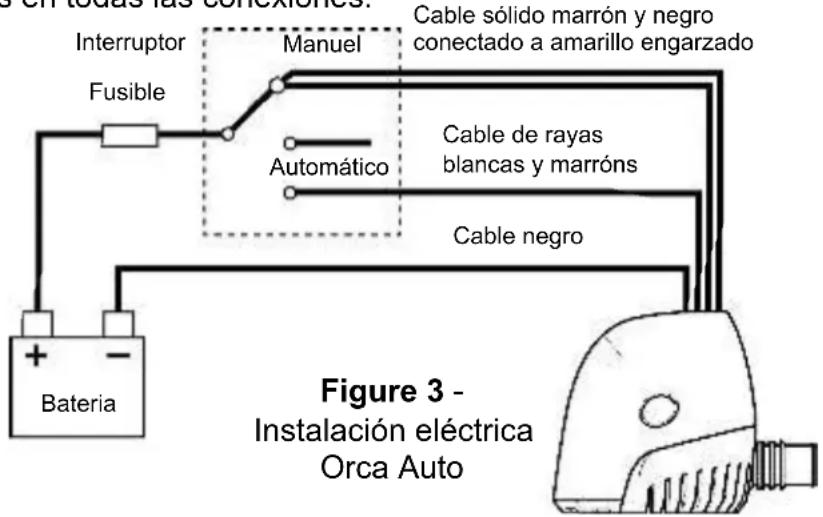

Interruptor Fusible Manuel Cable sólido marrón y negro conectado a amarillo engarzado Automático Cable de rayas blancas y marróns Cable negro Bateria Figure 3 - Instalación eléctrica Orca Auto

ADVERTENCIA: Si se conecta a la inversa, se reduce el rendimiento y puede causar una avería en la bomba.

- Si no se está familiarizado con las normas eléctricas aplicables, solicitar que un electricista o técnico cualificados efectúen la instalación del equipo.

ADVERTENCIA Peligro de incendio. El cableado debe cumplir con las normativas eléctricas aplicables y disponer de un fusible o disyuntor con un régimen nominal adecuado. Un cableado incorrecto puede provocar un incendio con resultado de lesiones personales graves o mortales.

NOTE Antes de realizar las conexiones, se debe desconectar la alimentación eléctrica. La información sobre el cableado sugerido sólo tiene carácter orientativo. Para obtener una información completa, consulte las normativas USCG, ABYC e ISO sobre aplicaciones marinas y calibre de cableado, conectores y fusibles de protección.

9.v MONTAJE DEL FUSIBLE

Valor nominal del fusible para bombas BE1482 (12 V) 7.5 A.

Valor nominal del fusible para bombas BE1484 (24 V) 5 A.

Un fusible en línea deberá montarse en el positivo de la bomba.

FINALIDAD DEL FUSIBLE: La finalidad de este fusible es proteger la bomba de daños graves ocasionados por obstrucciones o atascos en el sistema y, por ello, antes de la puesta en servicio de la bomba debe comprobarse que todas las válvulas estén plenamente operativas.

10. MANTENIMIENTO

Este equipo Orca Auto se ha diseñado para precisar de un mantenimiento mínimo.

Comprobaciones anuales - Whale® recomienda revisar, por lo menos anualmente, si existen fugas u obstrucciones en el sistema de tuberías de la embarcación. También se recomienda una inspección eléctrica de la bomba.

Consejos para un servicio óptimo - Extraiga el cuerpo de la bomba regularmente para inspeccionar y limpiar el filtro y así asegurarse de que no exista ninguna obstrucción.

ADVERTENCIA: no utilizar productos de limpieza abrasivos.

1. SOLUCIÓN DE PROBLEMAS

PROBLEMA POS	IBLES CAUSAS POS	BLE SOLUCIÓN
Si la bomba está en marcha pero no achica agua / latiendo	Manguera obstruida o aire en el circuito	Limpiar posibles obstrucciones en la manguera y asegurarse de que llega al pasacascos, de forma directa y sin caídas.
	Impulsor bloqueado	Separe el cuerpo de la base. Limpie las impurezas de la cámara y de la turbina. Asegúrese de que la turbina está sujeta firmemente al eje y no está dañada o rota.
Si la bomba no se pone en marcha	Fusible fundido	Asegúrese de que las conexiones eléctricas y el fusible estén en buenas condiciones y que permanecen estancos.
La variación en la velocidad del motor cuando se está secando	Alguna variación es normal, pero asegúrese de que el prensado del cable amarillo no se ha eliminado o de que los cables marrón y blanco se han cortado (normalmente 1m de largo).
El fusible se funde	a) Comprobar que todas las válvulas y llaves de paso del sistema estén abiertas.b) Comprobar que los puertos de entrada y salida no estén obstruidos.c) Comprobar que el resto del sistema no esté obstruido.d) Compruebe la conexión de la polaridad inversa.

12. PATENTES Y MARCAS REGISTRADAS

Whale® Whale IC™ y el logotipo Intelligent Control son marca registrada de Munster Simms Engineering Limited (comercialmente denominada también como Whale®).

13. DECLARACIÓN DE GARANTÍA

Este producto Whale ® tiene una cobertura de garantía de 1 año. Para obtener más información acerca nuestra declaración de garantía limitada, lea el documento anexo.

14. DECLARACIÓN DE CONFORMIDAD EU, NORMAS Y APROBACIONES

Este producto cumple todas las directivas y normas europeas aplicables. Si se necesita más información, póngase en contacto con Whale®

Directiva de compatibilidad electromagnética 2004/108/EC sobre la aproximación de las leyes de los estados miembros relativas a compatibilidad electromagnética.

Base de la presente declaración de conformidad - El equipo arriba descrito cumple los requisitos de protección de la Directiva EMC (Compatibilidad electromagnética)

Normas aplicadas - ISO Estándar marino

Fecha 20/02/2016

Cargo: Director de Ingeniería

©Copyright Whale® 2017. Todos los derechos reservados. Se prohíbe la reproducción parcial o total sin permiso. WHALE® es una marca comercial registrada de Munster Simms Engineering Limited, Bangor, Irlanda del Norte (también comerciando con el nombre de Whale). Whale sigue una política de mejoramiento continuo y nos reservamos el derecho de modificar especificaciones sin previo aviso. Las ilustraciones tienen solo fines orientativos.

La Empresa no garantiza ni la exactitud ni la integridad de la información contenida en algún folleto de Productos, y pueden estar sujetas a cambios a su sola discreción.

Tenga en cuenta que, si se comunica con Whale Support, autoriza que se le envíe información actualizada sobre productos, sobre retirada de productos, guías de ayuda y mensajes de marketing relevantes de nuestra parte por correo postal, correo electrónico o teléfono, salvo que nos indique que no desea recibir estos mensajes.
