MANUALE UTENTE Orca Auto 1300 Whale

1. ISTRUZIONI PER L'INSTALLAZIONE E L'UTENTE

Grazie per aver acquistato questo prodotto Whale®. Da oltre 40 anni, Whale® è leader nella progettazione e nella costruzione di sistemi per acqua pulita e di scarico che comprendono: pompe, impianti idraulici, rubinetti e docce per applicazioni a bassa tensione. L'azienda, grazie ai suoi prodotti, si è costruita un'ottima reputazione per la qualità, l'affidabilità e le soluzioni innovative, nonché per l'eccellente servizio di assistenza. Per informazioni sull'intera gamma dei nostri prodotti, visitate il sito www.whalepumps.com

Codice prodotto BE1482(B) BE1484(B)
Portata aperta @ 13,6 V DC per minuto	82 ltrs
Portata @ 1m (3ft) di prevalenza 68 ltrs
Tensione nominale 12 V DC 24 V DC
Corrente assorbita 5 Amp 2.5 Amp
Fusibile raccomandato 7.5 Amp 5 Amp
Collegamenti tubo	25mm / 28mm
Materiall	Corpo pompa::ABS, Guarnizioni:Nitrile®, Girante:Acetale

Il cuore di ogni prodotto IC Whale® è costituito da circuiti di controllo elettronici incorporati. Questa tecnologia è presente nel sistema di accensione di Orca Auto 1300 con un sensore che ne comanda l'accensione in presenza di acqua.

Orca Auto 1300 Le pompe sommerse per sentina della gamma Orca sono concepite per essere utilizzate come pompe per sentina o su barche marine. La portata di uscita dipende dall'installazione e dalle condizioni di funzionamento

4. PER L'UTENTE

Leggere attentamente quanto segue prima dell'installazione.

5. PER L'INSTALLATORE

Controllare che il prodotto sia adatto all'applicazione intesa, seguire le presenti istruzioni di installazione e garantire che il personale addetto legga i punti elencati sotto. Assicurarsi anche che le presenti istruzioni d'uso vengano consegnate all'utente finale.

6. APPLICAZIONE

La pompa Whale Orca Auto è intesa per l'installazione in imbarcazioni da diporto per l'uso con acqua marina e dolce. Sono disponibili due versioni per il funzionamento con alimentazione a 12 V DC (BE1482) o a 24 V DC (BE1484). Se le pompe sono destinate a utilizzi diversi o con altri liquidi, l'utente deve assicurarsi che le pompe siano idonee all'uso previsto e, in particolare, che i materiali siano completamente compatibili con i liquidi da usare. La pompa Whale Orca Auto non è consigliata per applicazioni domestiche. La Orca Auto è consigliabile avere un duty cycle del 60%

7. AVVERTIMENTO

• Lo scarico non deve essere montato sotto la linea di galleggiamento.
• Non adatto per l'uso con liquidi infiammabili, gasolio, chimici ecc. Adatta esclusivamente all'acqua di sentina.
  • NOTA: Le portate delle pompe di sentina possono non essere sufficienti per

impedire l'allagamento dovuto al rapido accumulo di acqua causato da tempeste, mare mosso e/o rapide infiltrazioni create da danni allo scafo o da condizioni di navigazione non sicure

• Con tutte le applicazioni, è importante che durante l'installazione, l'utilizzo e la manutenzione venga adottato un sistema di consuetudini di lavoro sicure. Assicurarsi che, prima dell'installazione, l'alimentazione venga spenta e che l'impianto delle acque di scarico venga svuotato. Per fissare l'unità in modo sicuro, assicurarsi che la superficie di montaggio abbia uno spessore minimo di 19 mm (quando viene fissato con le viti fornite in dotazione).
  • Non avvitare direttamente allo scafo ma montare su un pannello supplementare.
  ATTENZIONE! Pericolo di incendio. I cablaggi devono essere conformi agli standard elettrici applicabili e includere un fusibile o un interruttore di dimensioni adeguate. Un cablaggio non corretto può causare incendi con rischio di incidenti o morte. Spegnere l'alimentazione mentre si effettuano i collegamenti Le informazioni sui cablaggi hanno titolo orientativo.

Per informazioni più complete, fare riferimento alle norme USCG, ABYC e ISO per le applicazioni marine e i calibri dei fili, i connettori e i fusibili.

8. ELENCO DELLE PARTI

1 x Orca Auto 1300 1 x Confezione viti di fissaggio

9. INSTALLATION

NOTA: l'errata installazione comporterà l'annullamento della garanzia

Preparazione - Prima di procedere all'installazione, scollegare sempre le fonti di alimentazione.

9.i Posizionamento

• Scegliere una posizione di fissaggio della pompa che sia all'asciutto e lontano da acqua stagnante e priva di ostacoli.
• Montarla in una posizione in cui la lunghezza dei tubi sia la più corta possibile.

9.ii Istruzioni per il montaggio

- Per rimuovere il corpo della pompa, appoggiare una mano sul corpo, premere le linguette di bloccaggio (occhi) e sollevare il corpo dalla cuffia base. (Figure 1)

Nota Il motore verrà rimosso unitamente al corpo.

• Utilizzare la base come modello per contrassegnare 3 fori di montaggio sul supporto di montaggio.
• Praticare tre fori pilota di 3 mm nelle posizioni contrassegnate. Non montare la pompa direttamente sullo scafo. Il filtro base deve essere montato su una paratia o un bordo aggiuntivo spessi almeno 19 mm.

- Per collegare la pompa con le fascette stringitubo, utilizzare un tubo rinforzato con foro liscio da 25 mm o 28 mm.

- Riposizionare la base. Fissare con i dispositivi di fissaggio in acciaio inossidabile (forniti).

- Rimontare il corpo pompa sulla base. Inserire il corpo nella cuffia base, fino a quan do le linguette della base penetrano completamente nei fori sul corpo.

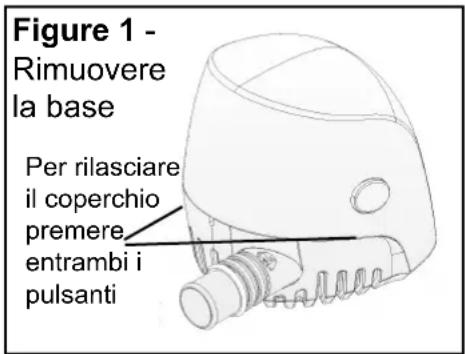

Figure 1 - Rimuovere la base Per rilasciare il coperchio premere entrambi i pulsanti

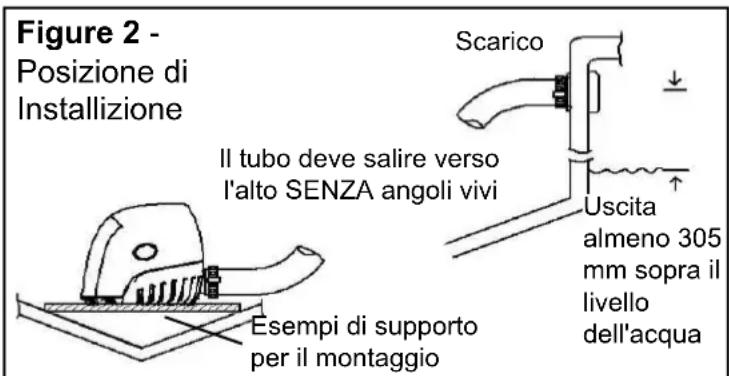

Figure 2 - Posizione di Installizione Scarico Il tubo deve salire verso l'alto SENZA angoli vivi Uscita almeno 305 mm sopra il livello dell'acqua Esempi di supporto per il montaggio

9.iii Allacciamenti Idraulici

Per prestazioni ottimali: Il tubo deve salire continuamente verso l'alto fino al connettore di scarico a mare, in assenza di inclinazioni o curve acute. Dovranno essere utilizzati fermagli di supporto per tubi a intervalli regolari, ove necessario.

• Orientare l'uscita della pompa in modo da garantire che il percorso del tubo sia libero da ostruzioni.
  • Fissare tutti i collegamenti con fascette per tubi.
• Qualora non sia già presente un connettore di scarico a mare, installare ad un'altezza minima di 25 mm sopra il livello dell'acqua. Applicare sigillante marino attorno alle flangie di scarico a mare all'interno e all'esterno della chiglia.

9.iv Istruzioni di cablaggio

Accertare che tutti i collegamenti elettrici si trovino al livello più alto possibile rispetto all'acqua. Utilizzare esclusivamente connettori per uso marino e filo di rame stagnato 16 AWG.

Impermeabilizzare tutti i collegamenti con materiali opportuni

• Collegare il cavo positivo (+) marrone a la laterale automatico all'interruttore
• Collegare il cavo negativo (-) nero a terra
• Collegare il giallo crimpatura al manuale all'interruttore. Non scollegare i fili marrone e bianco solidi dal giallo crimp
  • Installare un portafusibili a una distanza non superiore a 183 cm dal terminale positivo (+) della batteria.
  • Per collaudare il sistema, alimentare la pompa con acqua. Qualora la

portata sia bassa, accertare che i cavi siano stati collegati in modo corretto:

Marrone e bianco a strisce a positivo Nero a negativo (batteria)

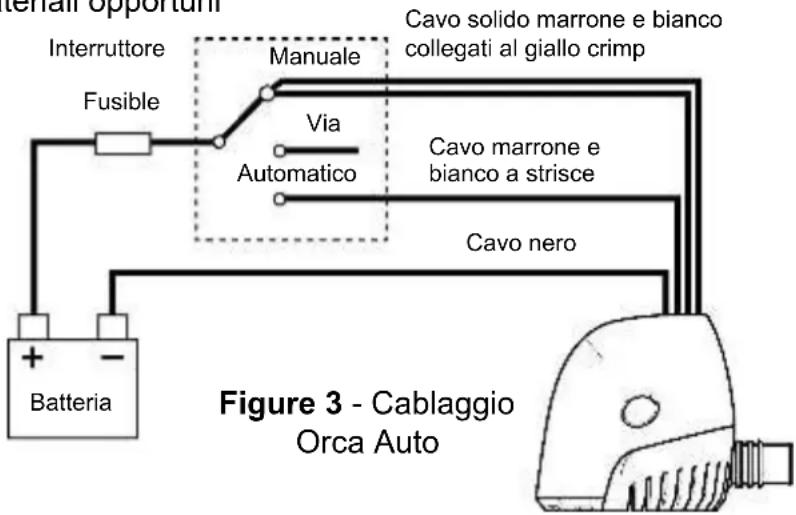

Interlari opportuni Interruttore Fusible Manuale Via Automatico Cavo solido marrone e bianco collegati al giallo crimp Cavo marrone e bianco a strisce Cavo nero Batteria Figure 3 - Cablaggio Orca Auto

ATTENZIONE! Un collegamento dei cavi in modo inverso riduce le prestazioni e può provocare un guasto della pompa.

- Se non si ha dimestichezza con le normative elettriche applicabili, assicurarsi di fare installare l'unità da un elettricista/tecnico qualificato.

ATTENZIONE! Pericolo di incendio. I cablaggi devono essere conformi agli standard elettrici applicabili e includere un fusibile o un interruttore di dimensioni adeguate. Un cablaggio non corretto può causare incendi con rischio di incidenti o morte. Spegnere l'alimentazione mentre si effettuano i collegamenti. Le informazioni sui cablaggi hanno titolo orientativo. Per informazioni più complete, fare riferimento alle norme USCG, ABYC e ISO per le applicazioni marine e i calibri dei fili, i connettori e i fusibili.

9.v ADATTAMENTO DEL FUSIBILE

BE1482 (12V DC) utilizzare un fusibile di tipo automobilistico da 7.5 Amp

BE1484 (24V DC) utilizzare un fusibile di tipo automobilistico da 5 Amp

Un gruppo dei fusibili in linea deve essere montato al lato positivo della pompa

SCOPO DEL FUSIBILE: Lo scopo di questo fusibile è quello di proteggere la pompa da gravi danni in caso di ostruzioni dell'impianto; perciò, prima di mettere in funzione la pompa, assicurarsi che tutte le valvole siano completamente aperte.

10. MANUTENZIONE

Questa pompa Orca Auto 1300 richiede una manutenzione minima.

Controlli annuali - Whale® prescrive il controllo annuale della presenza di perdite e ostruzioni nel sistema idraulico. Si raccomanda anche di controllare il sistema elettrico della pompa.

Per prestazioni ottimali - Controllare che il prodotto non presenti scorie

AVVERTENZA: Non utilizzare detergenti abrasivi.

1. IDENTIFICAZIONE E RISOLUZIONE DEI GUASTI

PROBLEMA POSSIBILI CAUSE POSSIBILE		SOLUZIONE
Se la pompa entra in funzione ma non aspira acqua / La pompa è intermittente	Verificare che non sia presente una bolla d'aria.	Accertare che il tubo d'uscita salga verso l'alto al connettore di scarico a mare, senza inclinazioni
	Girante può essere limitata	Rimuovere la copertura della pompa dalla base. Rimuovere i detriti da camera e girante. Accertare che la girante sia saldamente fissata all'albero e non sia incrinata o rotta
Se la pompa non entra in funzione	Controllare il fusibile.	Accertare che i collegamenti elettrici e il fusibile sianoimpermeabili e non si siano allentati
Variazione della velocità del motore durante il funzionamento a secco	1) Alcune variazioni sono normali, assicurarsi che la crimpatura gialla non sia stata rimossa o che i cavi bianco e marrone non siano stati accorciati (lunghezza standard di circa 1 metro)
Il fusibile salta	a) Controllare che tutte le valvole/rubinetti dell'impianto siano apertib) Controllare che le aperture di ingresso e di uscita non siano bloccatec) Controllare che il resto dell'impianto non sia bloccatod) Controllare se la connessione di polarità è inversa

12. BREVETTI E MARCHI REGISTRATI

Whale®, Whale IC™ e il logo Intelligent Control sono marchio registrato di Munster Simms Engineering Limited (in commercio anche come Whale®).

13. GARANZIA

Questo prodotto Whale ® è coperto da una garanzia di 1 anno. Si veda il documento allegato per i dettagli sulla nostra dichiarazione di garanzia limitata.

14. DICHIARAZIONE DI CONFORMITÀ UE, STANDARD E APPROVAZIONI

Questo prodotto è conforme a tutte le direttive e gli standard europei rilevanti. Contattare Whale® per ulteriori dettagli.

Dichiarazione del produttore

Con la presente dichiariamo, sotto la nostra esclusiva responsabilità, che le attrezzature incluse sono conformi alle seguenti Direttive CE.

Direttiva sulla compatibilità elettromagnetica 2004/108/EC sull'armonizzazione delle leggi degli stati membri in relazione alla compatibilità elettromagnetica.

Base della dichiarazione di conformità

Le attrezzature descritte sopra sono conformi ai requisiti di protezione della direttiva EMC

©Copyright Whale 2017 – Tutti i diritti riservati. È vietata la riproduzione totale o parziale senza permesso. WHALE® è un marchio registrato della Munster Simms Engineering Limited, Bangor, Irlanda del Nord, commercializzante come Whale. Whale segue una politica di miglioramento continuo e si riserva il diritto di cambiare le specifiche senza preavviso. Le illustrazioni hanno uno scopo puramente orientativo.
