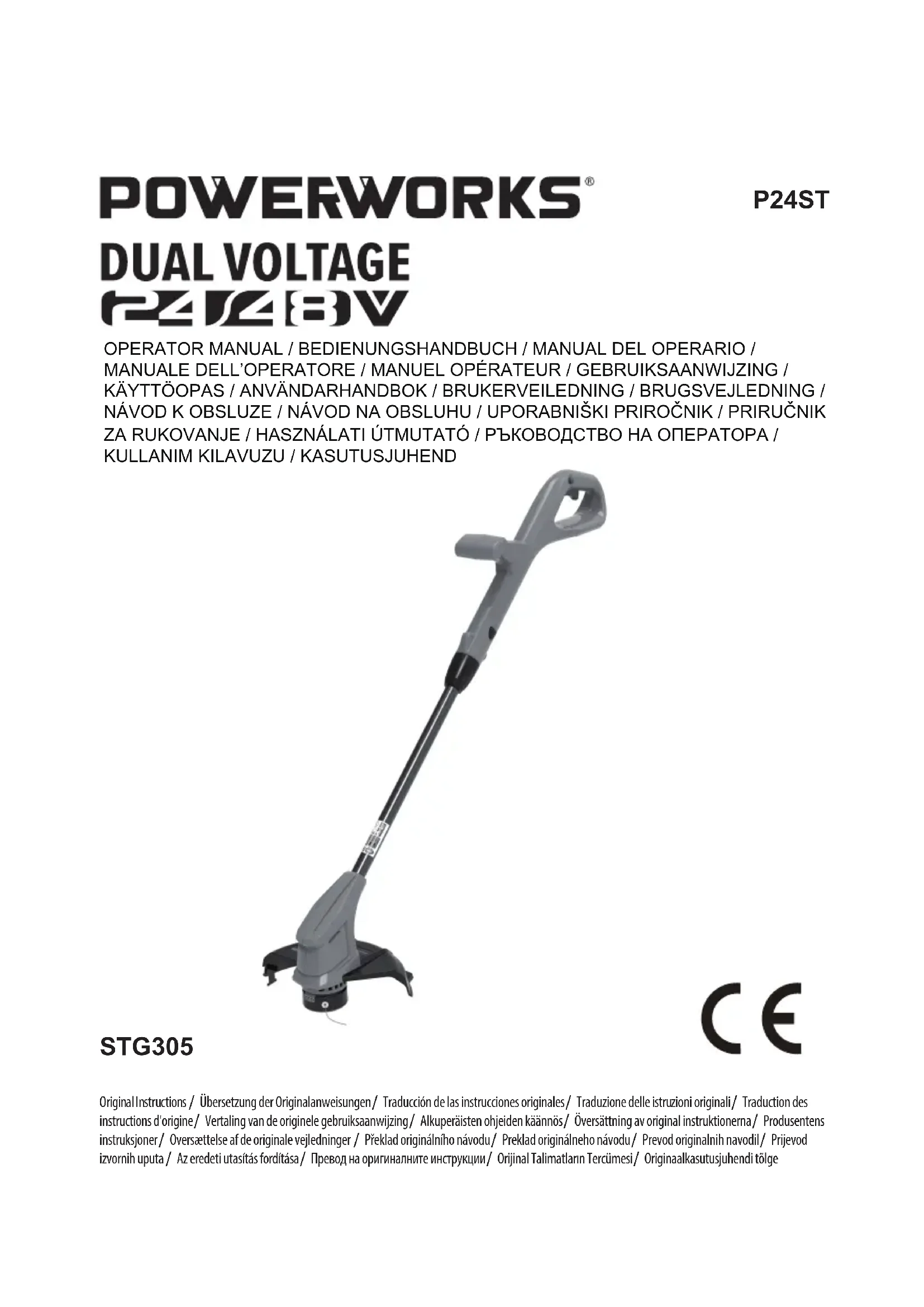

P24ST - Coupe-herbe Powerworks - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Coupe-herbe sans fil
Marque	Powerworks
Modele	P24ST
Tension	24 V
Vitesse a vide	8400 tr/min
Diametre de voie de coupe	254 mm (10 pouces)
Diametre de ligne de coupe	1,65 mm (0,065 pouce)
Type de tete	Alimentation automatique
Poids (sans batterie)	1,7 kg
Niveau de pression acoustique	71 dB(A) (k=3 dB(A))
Niveau de puissance acoustique mesure	87 dB(A)
Niveau de puissance acoustique garanti	90 dB(A)
Vibration	<2,5 m/s² (k=1,5 m/s²)
Modeles de batterie compatibles	2908513, 2908613, 2908713, 2908813
Garantie produit	3 ans (usage prive)
Garantie batterie	2 ans (usage prive)
Fonctions principales	Coupe d'herbe, petites broussailles, mode bordure (tete pivotante a 180°)
Securite	Bouton de deverrouillage, protection, lame de coupe de ligne, arret automatique
Entretien et nettoyage	Nettoyer avec un chiffon humide et detergent neutre ; remplacer bobine et ligne
Pieces detachees et reparabilite	Bobine, ligne de coupe, protection, lame de coupe disponibles ; maintenance par centre agree

FOIRE AUX QUESTIONS - P24ST Powerworks

Comment demarrer le coupe-herbe Powerworks P24ST ?

Pour demarrer la machine, appuyez d'abord sur le bouton de deverrouillage situe sur la poignee, puis tout en le maintenant enfonce, tirez la gachette. La machine demarre. Relachez la gachette pour arreter.

Que faire si la machine ne demarre pas ?

Verifiez d'abord que le pack batterie est correctement insere et charge. Assurez-vous que le bouton de deverrouillage et la gachette sont actionnes simultanement. Si le probleme persiste, retirez la batterie, nettoyez les contacts et reessayez. Si la batterie est dechargee, rechargez-la.

Comment ajuster la longueur de ligne de coupe automatiquement ?

La machine dispose d'une tete autoalimentee. Pour faire avancer la ligne, relachez la gachette, attendez deux secondes, puis reappuyez sur la gachette. La ligne s'allonge d'environ 1 cm a chaque arret/demarrage jusqu'a ce qu'elle atteigne la lame de coupe qui coupe l'exces.

Comment remplacer la bobine de ligne ?

Arretez la machine et retirez la batterie. Poussez les languettes sur les cotes de la tete, tirez et retirez le cache de bobine. Retirez l'ancienne bobine et inserez une nouvelle bobine en vous assurant que la ligne est dans la fente de guidage et depasse d'environ 15 cm. Replacez le cache en poussant jusqu'au clic.

Comment remplacer la ligne de coupe manuellement ?

Coupez deux morceaux de ligne en nylon de 1,65 mm de diametre et d'environ 3 m chacun. Courbez un bout de chaque ligne. Placez les bouts dans les orifices d'ancrage de la bobine. Enroulez fermement dans le sens indique, puis placez les lignes dans les fentes de guidage. Ne depassez pas le bord de la bobine.

Comment passer en mode bordure ?

Arretez la machine. Appuyez sur les loquets de poignee rotative et tournez la tete de coupe a 180 degres jusqu'a ce qu'elle se verrouille en position. Relachez les loquets. Inserez et serrez les vis pour fixer l'orientation. Ce mode est ideal pour les allées et patios.

Que faire si la ligne de coupe n'avance pas ?

Si la ligne n'avance pas automatiquement, elle peut etre enchevetree ou epuisee. Verifiez d'abord qu'il reste assez de ligne dans la bobine. Si les lignes sont soudées, lubrifiez avec un spray silicone. Si elles sont enchevetrees, retirez la bobine et reenroulez les lignes correctement.

Que faire si l'herbe s'enroule autour de la tete de coupe ?

Arretez la machine, retirez la batterie. Retirez l'herbe enroulee manuellement. Pour eviter cela, coupez l'herbe haute de haut en bas et ne retirez pas plus de 20 cm (8 pouces) a chaque passage.

Quelles sont les specifications techniques du P24ST ?

Tension 24 V, vitesse a vide 8400 tr/min, diametre de coupe 254 mm, ligne de 1,65 mm, poids 1,7 kg sans batterie. Niveau sonore 71 dB(A) pression / 87 dB(A) puissance mesure, vibration <2,5 m/s². Batteries compatibles : 2908513/2908613/2908713/2908813.

Comment nettoyer et entretenir le coupe-herbe ?

Apres chaque usage, nettoyez la machine avec un chiffon humide et un detergent neutre. N'utilisez pas de solvants agressifs. Retirez l'herbe et les debris de la tete de coupe et des aérations. Rangez dans un endroit frais et sec, hors de portée des enfants. Verifiez regulierement le serrage des vis.

MODE D'EMPLOI P24ST Powerworks

1 Sécurité.... 2
2 Description.... 2

2.1 Objet....2
2.2 Aperçu....2

3 Sécurité.... 2

4 Installation.... 2

4.1 Déballage de la machine....2
4.2 Fixation de protection....2
4.3 Assemblage d'arbre....2
4.4 Installation de pack-batterie.... 3
4.5 Retrait de pack-batterie.... 3

5 Fonctionnement......3

5.1 Commandes....3
5.2 Démarrage de la machine.... 3
5.3 Arrêt de la machine.... 3
5.4 Conseils d'utilisation....3
5.5 Conseils de coupe....3
5.6 Ajustement de longueur de ligne de coupe....3

5.7 Ajustement manuel de longueur de ligne de coupe....4
5.8 Lame de coupe de ligne....4
5.9 Passage au mode bordure....4

6 Maintenance....4

6.1 Informations générales....4
6.2 Nettoyez la machine....4
6.3 Remplacement de bobine.... 4
6.4 Remplacement de ligne de coupe......5

7 Transport et stockage......5

7.1 Déplacement de la machine....5
7.2 Stockage de la machine....5

8 Dépannage......5
9 Données techniques ......6
10 Garantie....7
11 Déclaration de conformité CE..... 7

1 SÉCURITÉ

AVERTISSEMENT

Assurez-vous d'effectuer /respecter toutes les instructions de sécurité.

Voir le Manuel de sécurité.

2 DESCRIPTION

2.1 OBJET

Cette machine sert à couper l'herbe, les petites broussailles et autres végétations similaires à proximité du niveau du sol. Le plan de coupe doit être approximativement parallèle à la surface du sol. Vous ne pouvez pas utiliser la machine pour couper ou tailler les haies, arbustes, buissons et fleur, ni le compost.

2.2 APERÇU

Figure 1 - 16.

1	Bouton de déverrouillage
2	Gâchette
3	Poignée avant
4	Arbre supérieur
5	Arbre inférieur
6	Lame de coupe
7	Tête de taille-haie
8	Protection
9	Loquets de poignée rotative
10	Orifices de positionnement
11	Bouton de retenue de bobine
12	Cache de bobine
13	Languette
14	Bobine
15	Orifice
16	Logement de bobine
17	Orifice d'ancrage
18	Fente de guidage
19	Bouton de libération de batterie
A	Sens de rotation
B	Meilleure zone de coupe
C	Zone de coupe dangereuse

3 SÉCURITÉ

AVERTISSEMENT

Assurez-vous d'effectuer /respecter toutes les instructions de sécurité.

Voir le Manuel de sécurité.

4 INSTALLATION

AVERTISSEMENT

Retirez le pack-batterie de la machine avant l'installation.

AVERTISSEMENT

N'utilisez pas des accessoires qui ne sont pas recommandés pour cette machine.

4.1 DÉBALLAGE DE LA MACHINE

AVERTISSEMENT

Assurez-vous d'assembler correctement la machine avant son usage.

AVERTISSEMENT

• Si les pièces sont endommagées, n'utilisez pas la machine.
• Si des pièces manquent, n'utilisez pas la machine.

• Si des pièces sont endommagées ou manquantes, contactez le centre d'entretien.

• Ouvrez l'emballage.

• Lisez la documentation dans la boîte.
• Retirez toutes les pièces non-assemblées de la boîte.
• Retirez la machine de la boîte.
• Mettez la boîte et l'emballage au rebut dans le respect de la réglementation locale.

4.2 FIXATION DE PROTECTION

Figure 2 - 3.

AVERTISSEMENT

Ne touchez pas la lame de coupe.

1. Retirez la vis de la tête de coupe-bordure avec un tournevis cruciforme (non fourni).
2. Placez la protection sur la tête de coupe-bordure.
3. Alignez l'orifice de vis sur la protection avec celui sur la tête de coupe-bordure.
4. Serrez la vis.

4.3 ASSEMBLAGE D'ARBRE

Figure 4.

1. Enfoncez les loquets de poignée rotative sur l'arbre inférieur.
2. Alignez les loquets avec les orifices de positionnement et glissez les deux arbres.

Français

FR

1. Tournez l'arbre inférieur pour que les loquets se verrouillent dans les orifices de positionnement.
2. Insérez les vis dans l'arbre.
3. Serrez les vis.

4.4 INSTALLATION DE PACK-BATTERIE

Figure 5.

AVERTISSEMENT

• Si le pack-batterie ou le chargeur est endommagé, remplacez-le.
• Arrêtez la machine et attendez que le moteur s'arrête avant d'installer ou de retirer le pack-batterie.

• Lisez, apprenez et appliquez les instructions du manuel de batterie et de chargeur.

• Alignez les ailettes de levage sur le pack-batterie avec les rainures dans le compartiment de batterie.

• Poussez le pack-batterie dans le compartiment de batterie jusqu'à le verrouiller en place.
• Au clic audible, le pack-batterie est installé.

4.5 RETRAIT DE PACK-BATTERIE

Figure 5.

1. Appuyez sur le bouton de libération de batterie sans le relâcher.
2. Retirez le pack-batterie de la machine.

5 FONCTIONNEMENT

i IMPORTANT

Avant d'utiliser la machine, vous devez lire et comprendre toutes les instructions de fonctionnement et les règles de sécurité.

AVERTISSEMENT

Utilisez la machine prudemment.

5.1 COMMANDES

5.2 DÉMARRAGE DE LA MACHINE

Figure 6.

1. Appuyez sur le bouton de déverrouillage et tirez sur la gâchette.

5.3 ARRÊT DE LA MACHINE

Figure 6.

1. Relâchez la gâchette pour arrêter la machine.

5.4 CONSEILS D'UTILISATION

Figure 7.

AVERTISSEMENT

Maintenez un dégagement entre le corps et la machine.

AVERTISSEMENT

N'utilisez pas la machine si elle a été endommagée sans la protection en place.

Conseils d'usage de la machine

• Maintenez la machine connectée au harnais correctement porté.
• Maintenez une prise ferme des deux mains sur la machine pendant son utilisation.
• Coupez l'herbe haute de haut en bas.

Si l'herbe s'enroule autour de la tête de coupe-bordure :

• Retirez le pack-batterie.
• Retirez l'herbe.

5.5 CONSEILS DE COUPE

Figure 8.

• Inclinez la machine vers la zone à couper. Utilisez la pointe de la ligne de coupe pour tailler l'herbe.
• Déplacez la machine à droite et à gauche pour éviter de projeter des débris en direction de l'opérateur.
• Ne coupez pas dans la zone dangereuse.
• Ne forcez pas la tête de coupe-bordure dans l'herbe non coupée.
• Fils métalliques et piquets de clôture sont une source d'usure et de casse de la ligne de coupe. Les murs en pierre et en briques, les trottoirs et le bois peuvent user la ligne de coupe très vite.

5.6 AJUSTEMENT DE LONGUEUR DE LIGNE DE COUPE

Figure 6.

i REMARQUE

La machine dispose d'une tête autoalimentée. Vous endommagez la machine si vous frappez la tête pour tenter de faire avancer la ligne.

i REMARQUE

Si la ligne de coupe n'avance pas automatiquement, elle peut être enchevêtrée ou épuisée.

1. Si la machine est allumée, relâchez la gâchette.

2. Attendez deux secondes puis appuyez sur la gâchette à nouveau.

i REMARQUE

La ligne s'allonge d'environ 1 cm (0,4") à chaque arrêt et démarrage de la gâchette d'interrupteur jusqu'à ce que la ligne atteigne la lame de coupe et que la lame de coupe coupe l'excès.

5.7 AJUSTEMENT MANUEL DE LONGUEUR DE LIGNE DE COUPE

Figure 9.

1. Arrêtez la machine.
2. Poussez le bouton de retenue de bobine et tirez sur la ligne de coupe pour la faire avancer manuellement.
3. Une fois la nouvelle ligne de coupe allongée, remettez systématiquement la machine en position normale avant de la redémarrer.

5.8 LAME DE COUPE DE LIGNE

Figure 9.

Ce coupe-bordure est doté d'une lame de coupe de ligne sur la protection. La lame de coupe de ligne taille en continu la ligne pour assurer un diamètre de coupe efficient et constant. Faites avancer la ligne dès que vous entendez le moteur fonctionner plus vite que la normale ou si l'efficience de la taille diminue. Vous préservez ainsi des performances optimales tout en assurant une ligne suffisamment longue pour progresser correctement.

5.9 PASSAGE AU MODE BORDURE

Figure 10 - 11.

i REMARQUE

Vous pouvez transformer la machine en coupe-bordure idéal pour travailler dans les patios, les allées, les chemins ou les autres zones.

1. Arrêtez la machine.
2. Appuyez sur les loquets de poignée rotative et tournez la tête de coupe-bordure à 180 degrés jusqu'à ce que la tête de coupe-bordure se verrouille en position.
3. Relâchez les loquets de poignée rotative.
4. Insérez les vis dans l'arbre.
5. Serrez les vis.

6 MAINTENANCE

i IMPORTANT

Vous devez lire et comprendre les règles de sécurité et les instructions de maintenance avant d'exécuter des travaux de nettoyage, de réparation ou de maintenance sur la machine.

i IMPORTANT

Assurez-vous que tous les écrous, boulons et vis sont serrés. Assurez-vous régulièrement d'avoir installé fermement les poignées.

i IMPORTANT

Utilisez uniquement des pièces de remplacement et accessoires du fabricant d'origine.

6.1 INFORMATIONS GÉNÉRALES

i IMPORTANT

Seul votre revendeur ou un centre d'entretien agréé peut se charger de la maintenance qui n'est pas couverte dans ce manuel.

Avant les opérations de maintenance :

• Arrêtez la machine.
• Retirez le pack-batterie.
  • Laissez refroidir le moteur.
• Rangez la machine dans un endroit frais et sec.
• Utilisez des vêtements, des gants de protection et des lunettes de sécurité appropriés.

6.2 NETTOYEZ LA MACHINE

• Nettoyez la machine après usage avec chiffon humide imbibé de détergent neutre.
• N'utilisez pas de détergents ou solvants agressifs pour nettoyer les poignées ou les pièces en plastique.
• Débarrassez la tête de coupe-bordure de l'herbe, des feuilles et de l'excès de graisse.
• Maintenez les aérations propres et sans débris pour éviter une surchauffe et des dommages du moteur et de la batterie.
• Ne pulvérisez pas d'eau sur le moteur et les composants électriques.

6.3 REMPLACEMENT DE BOBINE

Figure 12.

1. Poussez les languettes sur les côtés de la tête de coupe-bordure, simultanément.
2. Tirez et retirez le cache de bobine.

3. Retirez la bobine.

4. Remplacez par une nouvelle bobine.

i REMARQUE

Assurez-vous que la ligne de coupe est dans la fente de guidage sur la nouvelle bobine et étendue d'environ 15 cm avant d'installer la nouvelle bobine.

1. Placez les bouts de ligne de coupe dans l'œillet.
2. Étendez la ligne de coupe pour la libérer de la fente de guidage dans la bobine.
3. Poussez les languettes et installez le cache de bobine sur le logement de bobine.
4. Poussez le cache de bobine pour qu'il s'enclenche.

6.4 REMPLACEMENT DE LIGNE DE COUPE

Figure 13 - 16.

i REMARQUE

Retirez le résidu de ligne de coupe dans la bobine.

i REMARQUE

Utilisez uniquement de la ligne de coupe en nylon d'un diamètre de 0,065" (1,65 mm).

1. Coupez deux morceaux de ligne de coupe d'environ 3 m de long chacun.
2. Courbez un bout de la ligne de 6,35 mm (1/4").
3. Placez les lignes dans les orifices d'ancrage de la bobine.
4. Enroulez les lignes de coupe fermement autour de la bobine dans le sens indiqué.
5. Placez les lignes de coupe dans les fentes de guidage.
6. N'enroulez pas la ligne de coupe au-delà du bord de la bobine.

Points impératifs pour déplacer la machine :

• Portez des gants.
• Arrêtez la machine.
• Retirez le pack-batterie et chargez-le.
• Assemblez la protection de lame.

7.2 STOCKAGE DE LA MACHINE

• Retirez le pack-batterie de la machine.

• Assurez-vous que les enfants ne peuvent pas s'approcher de la machine.

• Maintenez la machine à l'écart des agents corrosifs comme les produits chimiques de jardinage et les sels de déneigement.

• Arrimez la machine durant le transport pour éviter tout dommage et blessure. Nettoyez la machine et vérifiez l'absence de dommage.

8 DÉPANNAGE

Problème Cause possible Solution
La machine ne démarre pas lorsque vous appuyez sur la gâchette.	Aucun contact électrique entre la machine et le pack-batterie.	1. Retirez le pack-batterie.2. Vérifiez le contact et remettez le pack-batterie.
	Le pack-batterie est vide.	Chargez le pack-batterie.
	Le bouton de déverrouillage et la gâchette ne sont pas actionnés en même temps.	1. Tirez le bouton de déverrouillage sans le relâcher.2. Tirez la gâchette pour démarrer la machine.
La machine s'arrête pendant la coupe.	La protection n'est pas fixée sur la machine.	Retirez le pack-batterie et fixez à nouveau la protection sur la machine.
	Ligne de coupe lourde utilisée.	Utilisez uniquement de la ligne de coupe en nylon d'un diamètre de 0,065" (1,65 mm).
	L'herbe s'enroule autour de l'arbre de moteur ou la tête de coupe-bordure.	1. Arrêtez la machine.2. Retirez le pack-batterie.3. Retirez l'herbe de l'arbre de moteur ou de la tête de coupe-bordure.
	Le moteur est surchargé.	1. Retirez la tête de coupe-bordure de l'herbe.2. Le moteur reprend le travail dès que la charge est éliminée.3. Pendant la coupe, faites entrer et sortir la tête de coupe-bordure de l'herbe à couper et ne coupez pas plus de 8" (20 cm) à chaque passage.
	La machine ou le pack-batterie est trop chaud.	1. Laissez refroidir le pack-batterie pour qu'il puisse reprendre son fonctionnement normal.2. Laissez refroidir la machine environ 10 minutes.
	Le pack-batterie est déconnecté de l'outil.	Installez le pack-batterie à nouveau.
	Le pack-batterie est vide.	Chargez le pack-batterie.

Problème Cause possible Solution
La ligne n'avance pas.	Les lignes sont soudées ensemble.	Lubrifiez avec une pulvérisation silicone.
	Ligne insuffisante dans la bobine.	Installez plus de ligne.
	Les lignes sont usées ou trop courtes.	Faites avancer la ligne de coupe.
	Les lignes sont enchevêtrées sur la bobine.	1. Retirez les lignes de la bobine.2. Enroulez les lignes.
La ligne freine sans cesse.	La machine est mal utilisée.	1. Coupez avec la pointe de la ligne tout en évitant les pierres, murs et autres objets durs.2. Faites avancer la ligne de coupe régulièrement pour préserver la largeur de coupe totale.
L'herbe s'enroule autour de la tête de coupe-bordure et bu boîtier du moteur.	Coupez l'herbe haute au niveau du sol.	1. Coupez l'herbe haute de haut en bas.2. Ne retirez pas plus de 8" (20 cm) à chaque passage pour éviter tout enroulement.
La ligne coupe mal.	La lame de coupe est émoussée.	Affûtez la lame de coupe avec une lime ou remplacez-la.
La vibration augmente manifestement.	La ligne est usée d'un côté et n'avance pas à temps.	Assurez-vous que les lignes des deux côtés sont normales. Faites avancer la ligne.

9 DONNÉES TECHNIQUES

Tension 24 V
Vitesse à vide 8400 / min
Tête de coupe Alimentation automatique
Diamètre de ligne de coupe	0,065" (1,65 mm)
Diamètre de voie de coupe	10" (254 mm)
Poids (sans pack-batterie)	1,7 kg
Niveau de pression acoustique mesuré	LpA=71 dB(A), KpA=3 dB(A)
Niveau de puissance acoustique mesuré	LwA=87,0 dB(A)
Niveau de puissance acoustique garanti	LwA.d=90 dB(A)
Vibration <2,5 m/s	2,k=1.5 m/s2
Modèle de batterie 29	08513/2908613/2908713/2908813

Valeur acoustique.

10 GARANTIE

(Les conditions générales complètes de la garantie se trouvent sur la page Web de Powerworks®)

La garantie Powerworks® est de 3 ans sur le produit et de 2 ans sur les batteries (usage de consommateur / privé) à compter de la date d'achat. Cette garantie couvre les défauts de fabrication. Un produit défaillant sous garantie peut être réparé ou remplacé. La garantie d'une unité qui a fait l'objet d'abus ou d'un usage différent de celui décrit dans le manuel du propriétaire peut être refusée. L'usure normale et les pièces d'usure ne sont pas couvertes par la garantie. La garantie du fabricant d'origine n'est pas affectée par toute garantie additionnelle offerte par un distributeur ou un revendeur.

Un produit défaillant doit être retourné au point d'achat, accompagné de sa preuve d'achat (reçu), afin de prétendre à la garantie.

Nom et adresse du fabricant :

Nom : Changzhou Globe Co., Ltd.

Nom et adresse de la personne autorisée à compiler le dossier technique :

Nom : Peter Söderström

Adresse : Propellergatan 1, 211 15 Malmö, Suède

Nous déclarons ici que le produit

Catégorie : Coupe-bordure filaire

Modèle : 2103613

Numéro de série : Voir étiquette de caractéristiques du produit

Année de construction : Voir étiquette de caractéristiques du produit

• est en conformité avec les dispositions pertinentes de la Directive Machine 2006/42/CE.
• est en conformité avec les dispositions des autres Directives CE suivantes :

En outre, nous déclarons que les (parties /clauses de) normes européennes harmonisées suivantes ont été appliquées :

- EN 60335-1 ; EN 50636-2-91 ; EN 62233 ; EN 55014-1 ; EN 55014-2 ; EN ISO 3744 ; ISO 11904 ; EN ISO 11806-1.

Coupe-bordure filaire

Niveau de puissance acoustique 87,0 dB(A) mesuré :

Niveau de puissance acoustique 90 dB(A) garanti :

Méthode d'appréciation de la conformité selon l'Annexe VI/ Directive 2000/14/CE.

Lieu et date : Signature : Ted Qu, Directeur 10/11/2018 Qualité

Ted au

Engels

NL
