Type de produit	Commutateur réseau PoE+ 10 ports
Marque	Intellinet
Modèle	562102
Dimensions (L x P x H)	200 x 120 x 44 mm (estimation)
Poids	0,5 kg (estimation)
Alimentation	55 V DC, 2 A
Ports Ethernet	10 ports Fast Ethernet (10/100 Mbps)
Ports PoE+	8 ports (ports 1-8) compatibles PoE+ (IEEE 802.3at)
Ports Uplink	2 ports (ports 9-10) non PoE
Débit maximal	100 Mbps par port
Fonctions commutateur	Mode VLAN (isolement ports 1-8), Mode PoE Extend (jusqu'à 250 m)
Indicateurs LED	PWR (vert), Link/Act (vert), PoE (orange), PoE Max (vert)
Conformité	CE (2014/30/EU, 2014/35/EU)
Entretien	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de produits chimiques.
Sécurité	Mise à la terre via vis de châssis. Utiliser dans un environnement sec et bien ventilé.
Pièces fournies	Adaptateur secteur 55 V/2 A, guide de démarrage rapide, pieds en caoutchouc
Montage	Bureau (pieds en caoutchouc) ou mural (vis non incluses)

FOIRE AUX QUESTIONS - 562102 Intellinet

Comment configurer le commutateur Intellinet 562102 ?

Branchez l'adaptateur secteur fourni (55 V, 2 A) au commutateur. Connectez vos appareils réseau (PC, routeur, caméras IP, etc.) aux ports Ethernet à l'aide de câbles Cat5e/6/6a. Le commutateur est plug-and-play : aucune configuration logicielle n'est nécessaire. Utilisez le commutateur à glissière sur le panneau avant pour choisir le mode de fonctionnement (Default, VLAN, PoE Extend).

Que signifient les LED sur le panneau avant ?

Les LED indiquent : PWR (vert) : l'appareil est sous tension. Link/Act (vert) : connexion établie ; clignote lors du trafic. PoE (orange) : le périphérique connecté est alimenté ; clignote en cas d'anomalie. PoE Max (vert) : la puissance PoE totale atteint 80 %.

Comment utiliser le mode VLAN ?

Placez le commutateur à glissière sur la position VLAN. Ce mode isole les ports 1 à 8 les uns des autres (ils ne peuvent pas communiquer entre eux), mais ils restent connectés aux ports 9 et 10 (uplinks). Idéal pour séparer le trafic entre différents groupes d'utilisateurs ou appareils.

Comment utiliser le mode PoE Extend ?

Placez le commutateur à glissière sur la position PoE Extend. Ce mode permet d'étendre la connexion Ethernet jusqu'à 250 mètres (au lieu de 100 m standard) tout en fournissant l'alimentation PoE. Attention : le débit peut être réduit sur les ports concernés.

Quels câbles utiliser avec ce commutateur ?

Utilisez des câbles Cat5e, Cat6 ou Cat6a de type UTP ou STP pour des performances optimales. Le commutateur prend en charge l'auto-MDI/MDI-X, donc les câbles croisés ne sont pas nécessaires.

Le commutateur peut-il être monté au mur ?

Oui, le commutateur peut être monté au mur à l'aide de deux vis. Les espaces de montage se trouvent à l'arrière de l'appareil. Fixez les vis au mur en respectant l'entraxe, puis accrochez le commutateur. Les vis ne sont pas incluses.

Quelle est l'alimentation requise et comment brancher le commutateur ?

Le commutateur nécessite une alimentation 55 V DC, 2 A. Utilisez uniquement l'adaptateur secteur fourni. Branchez-le dans la prise DC à l'arrière du commutateur. Une vis de mise à la terre est disponible à côté du connecteur d'alimentation pour une mise à la terre optionnelle.

Que faire si un périphérique PoE ne s'allume pas ?

Vérifiez d'abord que le câble Ethernet est correctement connecté et que le périphérique est compatible PoE ou PoE+. Assurez-vous que la LED PoE correspondante est allumée (orange). Si elle clignote, il peut y avoir un problème d'alimentation (surcharge ou court-circuit). Essayez un autre port PoE. Vérifiez également que l'alimentation totale ne dépasse pas la capacité du commutateur.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Ce commutateur ne dispose pas de bouton de réinitialisation. Pour restaurer les paramètres par défaut, mettez simplement le commutateur hors tension puis sous tension. Les modes (Default, VLAN, PoE Extend) sont sélectionnés par le commutateur à glissière et ne nécessitent pas de réinitialisation.

Le commutateur est-il compatible avec les normes PoE ?

Oui, les ports PoE+ (ports 1 à 8) sont compatibles avec les normes IEEE 802.3af (PoE) et IEEE 802.3at (PoE+). Ils peuvent alimenter des appareils tels que des points d'accès Wi-Fi, des caméras IP, des téléphones VoIP, etc., avec une puissance allant jusqu'à 30 W par port.

MODE D'EMPLOI 562102 Intellinet

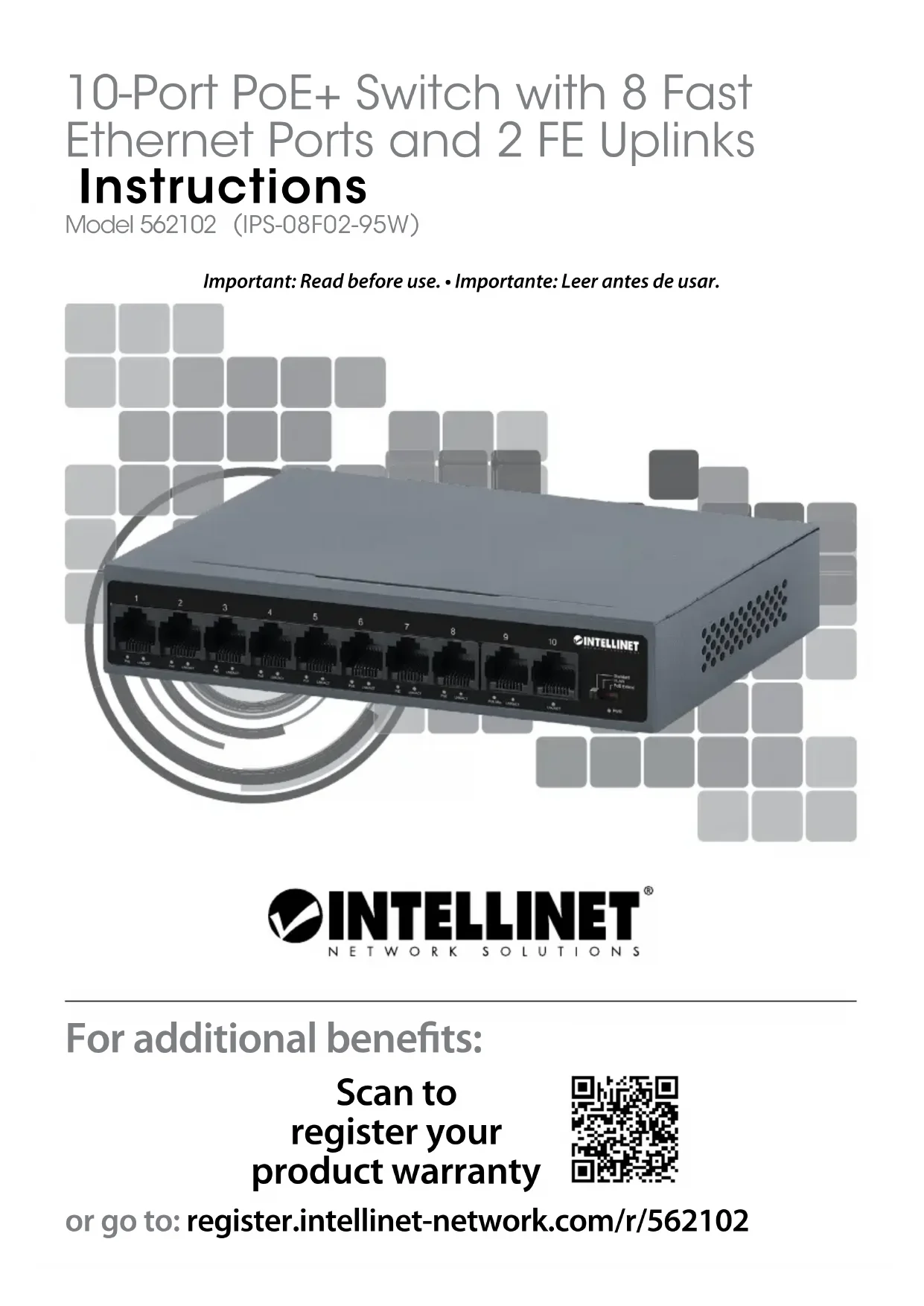

Le commutateur PoE+ 10 ports Intellinet Network Solutions avec 8 ports Fast Ethernet et 2 Uplinks FE transmet à la fois les données et l'alimentation électrique aux appareils compatibles PoE via des câbles de réseau standard Cat5e, Cat6 ou Cat6a. Équipé de huit ports PoE+, ce commutateur peut alimenter des points d'accès et des ponts LAN sans fil, des téléphones VoIP, des caméras vidéo IP et bien plus encore, tout en offrant des vitesses de réseau allant jusqu'à 100 Mbps. Ce guide décrit les bases pour configurer et opérer cet appareil.

Pour obtenir le manuel utilisateur et des spécifications, visitez intellinet-network.com. Enregistrez votre produit sur register.intellinet-network.com/r/562102 ou scannez le code QR figurant sur la couverture.

Panneau avant

DEL Couleur Statut Indication
PWR Vert		Allumé Appareil est alimenté.
		Éteint Vérifiez l'alimentation/Allumez l'appareil.
Link/Act Vert		Allumé Connexion est établie.
		Clignote En train d'émettre ou de recevoir des données
		Éteint	Aucun appareil n'est connecté au port.
PoE	Orange	Allumé	L'appareil connecté est alimenté.
		Clignote	Alimentation électrique anormale
		Éteint	Aucun appareil (PD) n'est connecté au port.
PoE Max	Vert	Allumé	Le système a atteint une puissance de sortie totale de 80%.
		Éteint	Le PoE totale est presque son niveau maximum.

Tous les ports de ce commutateur prennent en charge la fonctionnalité Auto-MDI/MDI-X, donc des câbles croisés et des liaisons montantes ne sont pas nécessaires pour des connections aux PC, routeurs, etc. Des câbles Cat5e/6/6a UTP/STP garantissent des performances optimales; si un DEL n'indique pas un connexion, vérifiez l'appareil correspondans.

Commutateur à glissière

Default: Mode par défaut ; permet une communication normale entre les ports 1 – 10.

VLAN: Isole les ports 1 – 8 les uns des autres mais peut se connecter aux ports 9 et 10.

PoE Extend: Étendez la connexion du réseau Ethernet jusqu'à 250 mètres.

*REMARQUE: Le changement de mode applique automatiquement la configuration correspondante sans nécessiter un redémarrage manuel.

Panneau arrière

Alimentation

L'appareil est compatible avec un courant continu de 55 V, 2 A. Branchez l'adaptateur d'alimentation fourni dans l'interface CC désignée sur le commutateur.

Vis de châssis/Mise à la terre

Situé sur le côté droit du connecteur d'alimentation, le connecteur de terre facilite la mise à la terre du commutateur de données Intellinet Network Solutions. Lors de l'utilisation de la vis de mise à la terre du châssis, assurez-vous de la connecter à un objet qui fournit un accès direct à la terre. Dans les installations en armoire (ou en rack), ce contact se fait généralement via le cadre métallique du rack de montage.

Colocación

Avant d'utiliser le commutateur, il est recommandé de le placer:

• sur une surface plane qui peut supporter son poids
• ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante
• loin des appareils électriques qui peuvent être source d'interférence (des radios etc.)
• loin des environnements humidea

Installation de bureau

Fixez les pieds en caoutchouc sur les coins de la partie inférieure du commutateur pour exclure les vibrations externes.

Montage mural

Pour le montage mural, installez deux vis dans le mur à la distance des espaces situés à l'arrière de l'injecteur. Placez l'injecteur par-dessus et réglez-le jusqu'à ce qu'il soit bien fixé.

FRANÇAIS: Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS : Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à:

Toutes les marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.
