Type de produit	Commutateur réseau Gigabit 5 ports avec PoE Passthrough et PoE+ Extension extérieur
Marque	Intellinet
Modèle	509220
Catégorie	Carte réseau / adaptateur (commutateur)
Ports réseau	5 ports RJ45 10/100/1000 Mbps avec Auto-MDI/MDI-X
Ports PoE	1 port PD (entrée PoE) jusqu'à 90 W (IEEE 802.3bt/at/af), 4 ports PSE (sortie PoE+) jusqu'à 30 W chacun (IEEE 802.3af/at)
Alimentation	Via adaptateur secteur inclus (non spécifié) ou via port PD PoE (jusqu'à 90 W)
Consommation électrique	5 W pour le commutateur lui-même
Protection	IP65 (étanche à la pluie et à la poussière) avec couvercle fermé
Matériau du boîtier	Plastique ABS
Montage	Sur surface plane, mural ou sur poteau (supports de montage à l'arrière)
Ventilation	Espacement minimal de 25 mm autour de l'appareil
Distance maximale des périphériques	100 m (câble RJ45)
Câbles compatibles	Cat5e/6/6a/8.x UTP/STP (droits ou croisés)
Indicateurs LED	PWR (alimentation), LINK (liaison/activité), PoE Out 1-4 (alimentation des périphériques), PoE In 5 (alimentation entrante)
Mise à la terre	Borne de terre sur le panneau de connexion pour mise à la terre directe
Température de fonctionnement	Non spécifiée, adapté à un usage extérieur
Certifications	CE (2014/30/EU, 2014/35/EU), Directive DEEE (2012/19/EU)
Dimensions	Environ 200 x 150 x 50 mm (estimation)
Poids	Environ 0,5 kg (estimation)
Contenu de l'emballage	Commutateur, adaptateur secteur, notice d'utilisation
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de produits chimiques
Sécurité	Ne pas exposer à des températures extrêmes, ne pas ouvrir le boîtier
Pièces détachées et réparabilité	Contacter le service après-vente Intellinet ; pas de pièces détachées disponibles pour l'utilisateur
Informations générales	Notice complète disponible sur intellinet-network.com

FOIRE AUX QUESTIONS - 509220 Intellinet

Comment connecter l'appareil ?

Ouvrez le couvercle inférieur, connectez les câbles RJ45 aux ports, puis refermez le couvercle pour garantir l'étanchéité IP65.

Puis-je utiliser un câble croisé ?

Oui, tous les ports supportent Auto-MDI/MDI-X, donc vous pouvez utiliser des câbles droits ou croisés.

Comment alimenter le commutateur ?

Vous pouvez utiliser l'adaptateur secteur fourni ou connecter un injecteur PoE (IEEE 802.3bt/at/af) au port 5 (PD) pour alimenter le commutateur via PoE.

Quelle puissance PoE puis-je obtenir sur les ports de sortie ?

Le commutateur consomme 5 W pour lui-même. Le budget PoE total dépend de l'alimentation : si vous utilisez un adaptateur secteur ou une source PoE jusqu'à 90 W, la puissance restante est répartie sur les ports 1-4 (30 W max par port). Par exemple, avec 90 W en entrée, vous pouvez alimenter plusieurs appareils PoE+.

Est-ce que ce commutateur fonctionne avec des appareils non PoE ?

Oui, les ports 1 à 4 sont compatibles avec les appareils Ethernet standards non PoE. Le port 5 peut également être utilisé comme port Ethernet standard.

Comment installer le commutateur en extérieur ?

Utilisez les supports de montage à l'arrière pour une fixation murale ou sur poteau. Assurez-vous que le couvercle est bien fermé pour maintenir l'indice IP65.

Que faire si un voyant LED ne s'allume pas ?

Vérifiez la connexion du câble et l'état de l'appareil connecté. Le voyant PWR indique l'alimentation, LINK indique la liaison active, et PoE Out indique l'alimentation des périphériques PoE.

Quels câbles sont recommandés ?

Utilisez des câbles de catégorie 5e, 6, 6a ou 8.x UTP/STP pour des performances optimales.

Ce produit est-il garanti ?

Consultez le site intellinet-network.com pour les détails de garantie. Enregistrez votre produit sur register.intellinet-network.com/r/509220.

Comment recycler l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Conformément à la directive DEEE, rapportez-le à un point de collecte local pour recyclage.

MODE D'EMPLOI 509220 Intellinet

Ce guide décrit les bases pour configurer et opérer cet apparéil.

Le commutateur Gigabit 5 ports avec PoE Passthrough / 4 ports PoE+ Extension pour l'extérieur est doté d'un port d'entrée PoE 1000 Mbps et de quatre ports de sortie PoE 1000 Mbps. Coque en plastique ABS étanche à la pluie pour l'installation sur poteau. Idéal pour les applications sans fil et de surveillance.

Pour obtenir le manuel utiliseur et des specifications, visitez intellinet-network.com.

Enregistrez votre produit sur register.intellinet-network.com/r/509220

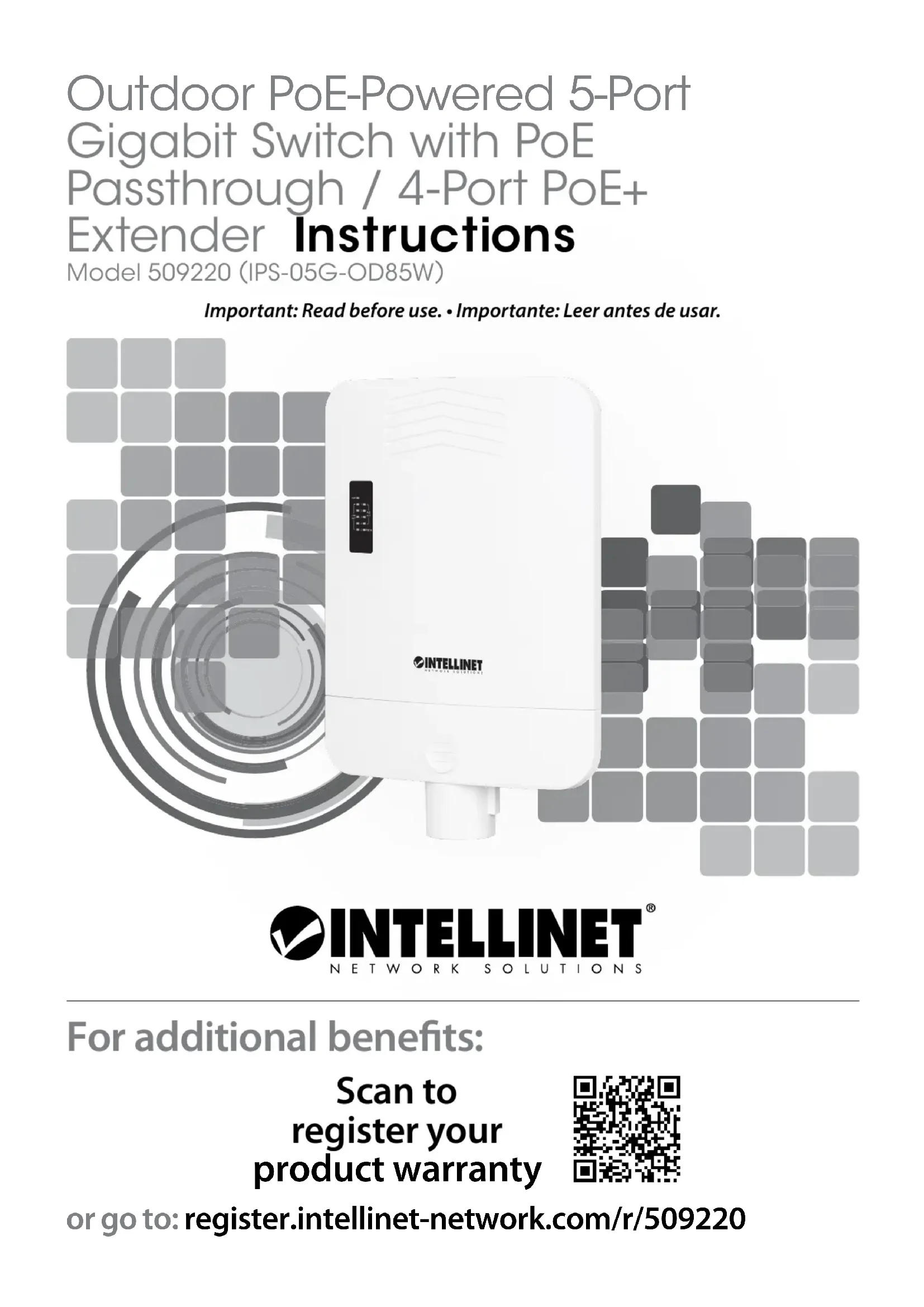

ou scannez le code QR figurant sur la couverture.

Placement

Avant d'utiliser le commutateur, il est recommandé de le placer:

• sur une surface qui peut supporter le poids de l'interrupteur (et celui d'autres objets) ;
• ac. un écartement minimal de 25 mm d'autres objets pour une ventilation suffisante;
• loin des apparêils électriques qui peuvent être source d'interférence (des radios etc.);
• pas plus de 100 m des périphériques réseau (RJ45) auxquels vous souhaitez vous connecter.

La face arrière est équipée de supports de montage, qui peuvent être utilisés pour un montage mural ou sur poteau.

DEL

DEL État Description
PWR	Allumé L'alimentation est fournie via l'adaptateur secteur.
	Éteint L'alimentation n'est fournie pas via l'adaptateur secteur.
LINK	Allumé Connexion est établie.
	Clignotant	Connexion est établie et les paquets de données sont envoyés et reçus.
	Éteint Connexion n'est pas établie.
PoE Out (1-4)	Allumé L'appareil connecté est alimenté.
	Éteint Port n'est connecté pas à un apparéil PD.
PoE In (5)	Allumé L'alimentation est fournie via l'adaptateur secteur.
	Éteint L'alimentation n'est fournie pas via l'adaptateur secteur.

Connexions

• Ouvrez le couvercle inférieur pour connecter les ports. Une fois connecté, fermez le couvercle pour garantir une protection IP65 contre l'eau et la poussière.
• Tous les ports de ce commutateur supportent la fonctionnalité Auto-MDI/MDI-X, donc vous pouvez utiliser des cables UTP/STP croisés ou non-croisés

pour connecter les ports RJ45 aux PCs, routeurs, hubs, d'autres commutateurs etc.

• Des cables Cat5e/6/6a/8.x UTP/STP garantissant des performances optimes; si un DEL n'indique pas d'activité, vérifie l'appareil correspondant.
• Ce sont ports (1-4) PSE (power sourcing equipment / équipement source d'énergie) compliant with IEEE 802.3af/at à laquelle vous pouvez connecter des péripériques PoE tels que les téléphones VoIP et les caméras réseau. Bien sur, un dispositif non-PoE standard (Ethernet compatible) peut être connecté à l'une de ces 4 ports.
• PD (powered device / dispositif alimenté) port (5). Quand il est connecté à un injecteur PoE, middspan ou commutateur PoE qui est conforme à les normes IEEE 802.3bt/at/af, ce commutateur tire son énergie de l'injecteur PoE ou commutateur PoE, et l'adaptateur d'alimentation fourni est pas nécessaire. Bien sur, ce port peut également être connecté à un port Ethernet standard, si ce port est PoE ou non.

Puisance

Lorsque vous vous connectez un injecteur PoE ou commutateur PoE au Port 5 (PD) de ce commutateur 509220, ce commutateur 509220 peut receivevoir jusqu'à 90 watts de puissance sur ce port — moins si le PoE dispositif connecté est pas capable d'envoyer autant de puissance que sur une port. Cet interrupteur (590220) consomme 5 watts pour son alimentation. Le tableau suivant indique la quantité d'énergie disponible pour les péripériques sur les ports 1 à 4 lorsque le port PD ou l'adaptateur secteur fourni est utilisé.

Vis de chassin/Mise à la terre

Situé sur un panneau de connexion, le connecteur de terre facilité la mise à la terre du commutateur. Assurez-vous de la connecter à un objet qui fournit un accès direct à la terre.

FRANÇAIS: Ce symbole sur le produit ou son emballage signifie que ce produit ne doit pas être traité comme un déchet menager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements electriques et electroniques (DEEE), ce produit électrique ne doit enaucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS : Cet apparéil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à:

Toutes les marques et noms commerciaux sont la propriété de leurs propriétaires respectifs.
