Type de produit	Prolongateur PoE (Power over Ethernet)
Marque	Intellinet
Modèle	561952
Normes PoE supportées	IEEE 802.3af (15,4 W), 802.3at (30 W), 802.3bt (60/90 W)
Distance maximale (total)	Jusqu'à 800 m entre les deux prolongateurs
Distance câble côté source	Jusqu'à 100 m (Cat5e/6)
Distance câble côté appareil	Jusqu'à 100 m (Cat5e/6)
Débit de données maximal	100 Mbps
Puissance délivrée au PD (802.3af, 1 m + 400 m + 1 m)	10,27 W
Puissance délivrée au PD (802.3at, 1 m + 400 m + 1 m)	23,98 W
Puissance délivrée au PD (802.3bt 60 W, 1 m + 100 m + 1 m)	43,83 W
Puissance délivrée au PD (802.3bt 90 W, 1 m + 200 m + 1 m)	76,61 W
Connecteurs	Entrée (Input) et sortie (Output) RJ45
Câble recommandé	Ethernet Cat5e/6
Conformité	CE (2014/30/EU et 2014/35/EU)
Gestion des déchets	Ne pas jeter avec les déchets ménagers. Recycler selon la directive DEEE 2012/19/EU.
Fonctions principales	Prolongement de la distance PoE jusqu'à 800 m, transmission de données et d'alimentation
Entretien	Nettoyer avec un chiffon sec. Éviter l'humidité et les températures extrêmes.
Sécurité	Utiliser des câbles appropriés. Respecter les normes électriques locales.
Réparabilité	Aucune pièce détachable fournie. Pour réparation, contacter le service après-vente.

FOIRE AUX QUESTIONS - 561952 Intellinet

Quelle est la distance maximale que je peux atteindre avec ce prolongateur PoE ?

La distance totale maximale entre le commutateur PoE et l'appareil final peut atteindre 800 mètres lorsque vous utilisez deux prolongateurs et des câbles Cat5e/6.

Ce prolongateur est-il compatible avec les caméras PoE ?

Oui, il est compatible avec tout appareil respectant les normes IEEE 802.3af/at/bt, y compris les caméras PoE, les points d'accès et autres périphériques.

Comment installer les deux prolongateurs ?

Branchez un câble Ethernet entre la source PoE et la sortie Output du premier prolongateur. Ensuite, reliez l'entrée Input du premier prolongateur à l'entrée Input du second prolongateur. Enfin, connectez la sortie Output du second prolongateur à votre appareil.

Quel type de câble dois-je utiliser ?

Utilisez des câbles Ethernet Cat5e ou Cat6 pour garantir les performances optimales, avec une longueur maximale de 100 mètres pour les segments côté source et côté appareil.

Puis-je utiliser ce prolongateur avec un injecteur PoE ?

Oui, vous pouvez utiliser un commutateur PoE ou un injecteur PoE comme source d'alimentation, à condition qu'il soit compatible avec les normes 802.3af/at/bt.

Quelle puissance puis-je attendre à l'arrivée ?

La puissance disponible dépend de la norme PoE de la source et de la longueur des câbles. Par exemple, avec une source 802.3at (30 W) et 1 m + 400 m + 1 m de câbles, vous obtenez environ 23,98 W.

Le débit de données est-il affecté par la distance ?

Oui, pour les longues distances (800 m), le débit peut chuter à 10 Mbps. Pour des distances plus courtes, le débit peut atteindre 100 Mbps.

Dois-je connecter les deux prolongateurs en série ?

Oui, les deux unités doivent être utilisées ensemble : le premier prolongateur est connecté à la source, le second à l'appareil, et ils sont reliés entre eux par un câble Ethernet.

Y a-t-il une procédure spéciale pour les connexions étanches ?

Pour une étanchéité optimale, dévissez l'écrou, retirez l'insert, passez le câble, puis revissez fermement chaque élément en suivant les étapes du manuel. Utilisez une clé si nécessaire.

Que faire en cas de problème de connexion ?

Vérifiez les connexions des câbles, la compatibilité des normes PoE et la puissance de la source. Consultez les tableaux de puissance dans la notice pour vous assurer que la configuration est adaptée.

MODE D'EMPLOI 561952 Intellinet

Ce guide décrit les bases pour configurer et opérer cet appareil.

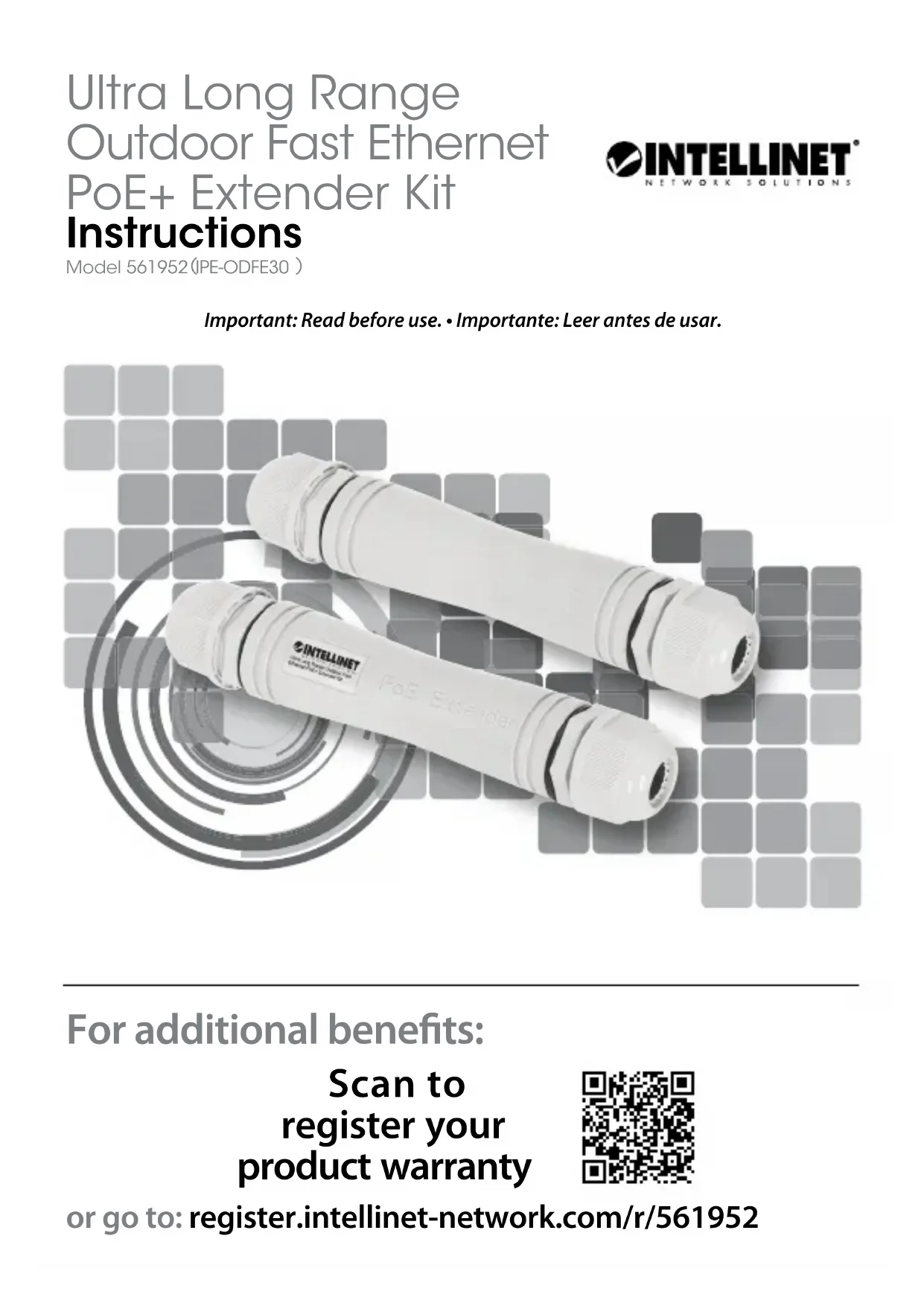

Vous trouvez les spécifications sur, visitez support.intellinet-network.com/ barcode/561952. Enregistrez votre produit sur register.intellinet-network.com/r/561952 ou scannez le code QR figurant sur la couverture.

Connexions

Connexions de l'appareil

Remarque : Vos besoins et votre configuration peuvent varier. Les deux unités Extender doivent être utilisées ensemble.

1 Branchez un câble Ethernet Cat5e/6 (jusqu'à 100 m de long) entre le dispositif source alimenté (par exemple, un commutateur ou un injecteur PoE) et le connecteur de sortie (Output) du prolongateur.
2 Branchez un second câble Ethernet Cat5e/6 (jusqu'à 800 m de long également) de l'Entrée (Input) du premier prolongateur à l'Entrée (Input) du second prolongateur.
3 Branchez un troisième câble Ethernet Cat5e/6 - d'une longueur maximale de 100 m - de la sortie (Output) du deuxième prolongateur au dispositif auquel vous souhaitez transmettre l'alimentation et les données (par exemple, une caméra réseau PoE).

Connexions des câble

Suivez ces étapes pour vous assurer de raccordements étanches pour tous les câbles qui conduisent à l'appareil. Utilisez une clé pour assurer le serrage des connexions et si nécessaire.

1 Dévissez l'Ecrou du Corps.

2 Desserrez la rondelle et dévissez le Corps de l'appareil.

3 Retirez l'Insert du Corps et faites passer le câble à travers l'Ecrou et le Corps. Replacez l'insert dans le Corps.

4 Installez la fiche du câble dans le port. Vissez le Corps à l'appareil.

5 Serrez la Rondelle de corps sur l'appareil..

6 Serrez bien l'écrou au corps fileté.

Ce prolongateur est conçu pour fonctionner avec tous les dispositifs compatibles IEEE 802.3bt/at/af.

Norme PoE | Distance maximale | Puissance disponible

Le tableau ci-dessous présente des informations sélectionnées sur la puissance et les débits de données que vous pouvez attendre de votre appareil PoE en fonction des capacités de votre équipement et des longueurs de câble. Pour un tableau plus détaillé, visitez le lien des spécifications qui figure sur la page précédente de ce manuel et cliquez sur l'onglet Téléchargements sur la page du produit.

Série 1 : IEEE 802.3af (15,4 W) PSE

1Longueur du câble entre PSE et prolongateur 1	2Longueur du câble entre les prolongateurs PoE	3Longueur du câble entre le prolongateur 2 et le PD	Puissance (W) au PD	Débit des données
1 m 400 m	1 m 10.27 100 Mbps
100 m 800 m	1 m 5.21 10 Mbps
100 m 400 m	100 m 8.73 100 Mbps
100 m 800 m	100 m 4.78 10 Mbps

Série 2 : IEEE 802.3at (30 W) PSE

1Longueur du câble entre PSE et prolongateur 1	2Longueur du câble entre les prolongateurs PoE	3Longueur du câble entre le prolongateur 2 et le PD	Puissance (W) au PD	Débit des données
1 m 400 m	1 m 23.98	100 Mbps
100 m	800 m 1 m	13.41 10 Mbps
1 m 400 m	100 m	22.1 100 Mbps
100 m	800 m	100 m	12.19 10	Mbps

Série 3 : IEEE 802.3bt (60 / 90 W) PSE

	1Longueur du câble entre PSE et prolongateur 1	2Longueur du câble entre les prolongateurs PoE	3Longueur du câble entre le prolongateur 2 et le PD	Puissance (W) au PD	Débit des données
60 W	1 m	100 m	1 m	43.83	100 Mbps
90 W	1 m	200 m	1 m	76.61	100 Mbps

FRANÇAIS: Ce symbole sur le produit ou son emballage

signifie que ce produit ne doit pas être traité comme un déchet ménager. Conformément à la Directive 2012/19/EU sur les déchets d'équipements électriques et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non trié. Veuillez vous débarrasser de ce produit en le renvoyant à son point de vente ou au point de ramassage local dans votre municipalité, à des fins de recyclage.

FRANÇAIS : Cet appareil satisfait aux exigences de CE 2014/30/EU et / ou 2014/35/EU. La Déclaration de Conformité est disponible à:
