Tipo di prodotto	Prolungatore PoE (Power over Ethernet)
Marca	Intellinet
Modello	561952
Standard PoE supportati	IEEE 802.3af (15,4 W), 802.3at (30 W), 802.3bt (60/90 W)
Distanza massima (totale)	Fino a 800 m tra i due prolungatori
Distanza cavo lato sorgente	Fino a 100 m (Cat5e/6)
Distanza cavo lato dispositivo	Fino a 100 m (Cat5e/6)
Velocità dati massima	100 Mbps
Potenza erogata al PD (802.3af, 1 m + 400 m + 1 m)	10,27 W
Potenza erogata al PD (802.3at, 1 m + 400 m + 1 m)	23,98 W
Potenza erogata al PD (802.3bt 60 W, 1 m + 100 m + 1 m)	43,83 W
Potenza erogata al PD (802.3bt 90 W, 1 m + 200 m + 1 m)	76,61 W
Connettori	Ingresso (Input) e uscita (Output) RJ45
Cavo consigliato	Ethernet Cat5e/6
Conformità	CE (2014/30/UE e 2014/35/UE)
Gestione dei rifiuti	Non gettare con i rifiuti domestici. Riciclare secondo la direttiva RAEE 2012/19/UE.
Funzioni principali	Prolungamento della distanza PoE fino a 800 m, trasmissione di dati e alimentazione
Manutenzione	Pulire con un panno asciutto. Evitare l'umidità e le temperature estreme.
Sicurezza	Utilizzare cavi appropriati. Rispettare le norme elettriche locali.
Riparabilità	Nessun pezzo staccabile fornito. Per riparazione, contattare il servizio post-vendita.

Domande frequenti - 561952 Intellinet

Qual è la distanza massima che posso raggiungere con questo prolungatore PoE?

La distanza totale massima tra lo switch PoE e il dispositivo finale può raggiungere 800 metri quando si utilizzano due prolungatori e cavi Cat5e/6.

Questo prolungatore è compatibile con le telecamere PoE?

Sì, è compatibile con qualsiasi dispositivo che rispetti gli standard IEEE 802.3af/at/bt, incluse telecamere PoE, punti di accesso e altre periferiche.

Come installare i due prolungatori?

Collegare un cavo Ethernet tra la sorgente PoE e l'uscita Output del primo prolungatore. Quindi, collegare l'ingresso Input del primo prolungatore all'ingresso Input del secondo prolungatore. Infine, collegare l'uscita Output del secondo prolungatore al dispositivo.

Che tipo di cavo devo usare?

Utilizzare cavi Ethernet Cat5e o Cat6 per garantire prestazioni ottimali, con una lunghezza massima di 100 metri per i segmenti lato sorgente e lato dispositivo.

Posso usare questo prolungatore con un injector PoE?

Sì, è possibile utilizzare uno switch PoE o un injector PoE come fonte di alimentazione, a condizione che sia compatibile con gli standard 802.3af/at/bt.

Quale potenza posso aspettarmi all'arrivo?

La potenza disponibile dipende dallo standard PoE della sorgente e dalla lunghezza dei cavi. Ad esempio, con una sorgente 802.3at (30 W) e 1 m + 400 m + 1 m di cavi, si ottengono circa 23,98 W.

La velocità dati è influenzata dalla distanza?

Sì, per lunghe distanze (800 m), la velocità può scendere a 10 Mbps. Per distanze più brevi, la velocità può raggiungere 100 Mbps.

Devo collegare i due prolungatori in serie?

Sì, le due unità devono essere utilizzate insieme: il primo prolungatore è collegato alla sorgente, il secondo al dispositivo, e sono collegati tra loro tramite un cavo Ethernet.

C'è una procedura speciale per i collegamenti stagni?

Per una tenuta stagna ottimale, svitare il dado, rimuovere l'inserto, far passare il cavo, quindi riavvitare saldamente ogni elemento seguendo i passaggi del manuale. Utilizzare una chiave se necessario.

Cosa fare in caso di problema di connessione?

Verificare i collegamenti dei cavi, la compatibilità degli standard PoE e la potenza della sorgente. Consultare le tabelle di potenza nel manuale per assicurarsi che la configurazione sia adatta.

MANUALE UTENTE 561952 Intellinet

Questa guida fornisce le indicazioni basilari per settare e mettere in funzione l'apparecchio.

Per ulteriori specifiche, visita il sito support. intellinet-network.com/barcode/561952. Registra il tuo prodotto su register.intellinet-network.com/r/561952 o scansiona il codice QR presente sulla copertina.

Collegamenti

Collegamenti del dispositivo

"Nota: Le esigenze e la configurazione possono variare. Le due unità Extender devono essere utilizzate insieme."

1 Collegate un cavo di rete Cat5e/6 — fino a 100 m di lunghezza — dalla vostra periferica sorgente alimentata (per esempio, un iniettore PoE o uno switch) al connettore di uscita del vostro extender/repeater (Output).
2 Collegiate un secondo cavo di rete Cat5e/6 Ethernet — sempre fino a 800 m di lunghezza — dall'ingresso (Input) del primo extender all'ingresso (Input) del secondo extender.
3 Collegare un terzo cavo Ethernet Cat5e/6, di lunghezza fino a 100 m, dall'uscita (Output) del secondo extender al dispositivo a cui si desidera trasmettere alimentazione e dati (ad esempio, una telecamera di rete PoE).

Collegamenti dei cavi

Seguire questi passaggi generali per effettuare collegamenti impermeabili su tutti i cavi che si collegano all'unità. Se necessario, utilizzare una chiave per assicurarsi che i collegamenti siano ben saldi.

1 Svitare il dado dal corpo.

2 Allentare la rondella e svitare il corpo dall'unità.

3 Rimuovere l'inserto dal corpo e far passare il cavo attraverso il dado e il corpo. Riposizionare l'inserto nel corpo.

4 Installare la spina del cavo nella porta. Avvitare il corpo all'unità.

5 Serrare la rondella del corpo all'unità.

6 Serrare il dado al corpo.

Questo extender è progettato per lavorare con tutte le periferiche conformi IEEE 802.3bt/at/af.

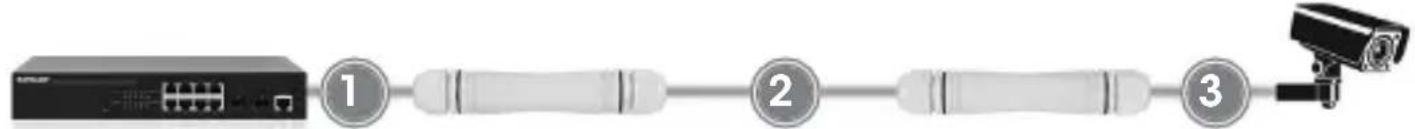

Standard PoE | Distanza massima | Potenza disponibile

La tabella seguente riporta informazioni selezionate sulla potenza e sulla velocità di trasmissione dei dati al dispositivo PoE in base alle capacità dell'apparecchiatura e alla lunghezza del cavo. Per una tabella più dettagliata, visitare il link alle specifiche riportato nella pagina precedente di questo manuale e cliccare sulla scheda Download della pagina del prodotto.

Serie 1: IEEE 802.3af (15.4 W) PSE

1Lunghezza del cavo tra PSE ed extender 1	2Lunghezza del cavo tra gli extender PoE	3Lunghezza del cavo tra l'extender 2 e il PD	Potenza (W) al PD	Velocità di trasmissione dati
1 m 400 m 1	m 10.27 100 Mbps
100 m 800 m	1 m 5.21 10 Mbps
100 m 400 m	100 m 8.73 100 Mbps
100 m 800 m	100 m 4.78 10 Mbps

Serie 2: IEEE 802.3at (30 W) PSE

1Lunghezza del cavo tra PSE ed extender 1	2Lunghezza del cavo tra gli extender PoE	3Lunghezza del cavo tra l’extender 2 e il PD	Potenza (W) al PD	Velocità di trasmissione dati
1 m 400 m 1	m 23.98 100 Mbps
100 m 800 m	1 m 13.41 10 Mbps
1 m 400 m	100 m	22.1 100 Mbps
100 m 800 m	100 m	12.19 10 Mbps

Serie 3: IEEE 802.3bt (60 / 90 W) PSE

	1Lunghezza del cavo tra PSE ed extender 1	2Lunghezza del cavo tra gli extender PoE	3Lunghezza del cavo tra l'extender 2 e il PD	Potenza (W) al PD	Velocità di trasmissione dati
60 W	1 m	100 m	1 m	43.83	100 Mbps
90 W	1 m	200 m	1 m	76.61	100 Mbps

WASTE ELECTRICAL & ELECTRONIC EQUIPMENT

DISPOSAL OF ELECTRIC AND ELECTRONIC EQUIPMENT

ITALIANO: Questo simbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un rifiuto domestico. In ottemperanza alla Direttiva UE 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), questa prodotto elettrico non deve essere smaltito come rifiuto municipale misto. Si prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un opportuno riciclaggio.

ITALIANO : Questo dispositivo è conforme alla CE 2014/30/EU e / o 2014/35/EU. La dichiarazione di conformità è disponibile al:
