MANUALE UTENTE 562102 Intellinet
Lo Switch PoE+ a 10 porte con 8 porte Fast Ethernet e 2 Uplink FE di Intellinet Network Solutions trasmette dati ed energia elettrica ai dispositivi compatibili PoE tramite cavi di rete standard Cat5e, Cat6 o Cat6a. Dotato di otto porte PoE+, questo switch è in grado di alimentare access point e bridge LAN wireless, telefoni VoIP, videocamere IP e molto altro ancora, garantendo una velocità di rete fino a 100 Mbps. Questa guida fornisce le indicazioni basilari per settare e mettere in funzione l'apparecchio.
Per il manuale di utilizzo e le specifiche, visita intellinet-network.com. Registra il tuo prodotto su register.intellinet-network.com/r/562102 o scansiona il codice QR presente sulla copertina.

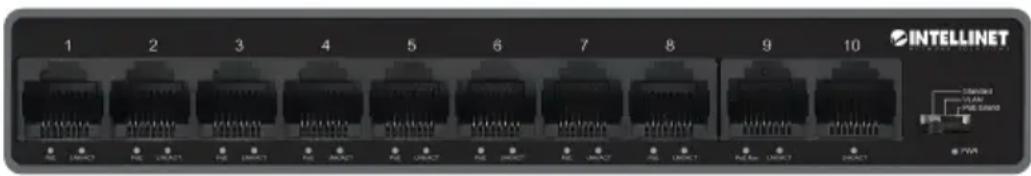

Pannello frontale

| LED Colore Stato Indicazione | |||
| PWR Verde | Accesso Acceso | ||
| Spento Spento | |||
| Link/Act Verde | Accesso Porta di connessione valida | ||
| Lampeggiante Invio o ricezione dati. | |||
| Spento | Nessun dispositivo collegato alla porta. | ||
| PoE | Arancia | Accesso | Il dispositivo collegato sta ricevendo corrente. |
| Lampeggiante | Alimentazione elettrica anomala | ||
| Spento | Nessun dispositivo (PD) collegato alla porta. | ||
| PoE Max | Verde | Accesso | Il sistema ha raggiunto una potenza di uscita di 80%. |
| Spento | La potenza totale PoE si avvicina al suo massimo. | ||
Tutte le porte dello switch supportano la funzionalità Auto-MDI/MDI-X, così cavi incrociati e porte uplink non sono necessarie per connessioni a PC, router, altri switch, etc. I cavi Cat5e/6/6a UTP/STP forniscono ottimali prestazioni; se il LED di stato non indica una connessione, verificare la corrispondente periferica per un corretto settaggio e funzionamento.

Switch a scorrimento
Default: Modalità predefinita; consente la normale comunicazione tra le porte 1 – 10.
VLAN: Isola tra loro le porte 1 – 8 ma può connettersi alle porte 9 o 10.
PoE Extend: Estendi la connessione di rete Ethernet fino a 250 metri
*NOTA: La modifica della modalità imposta automaticamente la configurazione corrispondente senza che sia necessario un riavvio manuale.

Pannello posteriore
Alimentazione
Il dispositivo è compatibile con una tensione continua da 55V, 2A. Inserire l'adattatore di alimentazione in dotazione nell'interfaccia CC designata dello switch.
Vite di messa a terra del telaio
Collocato sul lato destro del connettore di alimentazione elettrica, il connettore del terminal di messa a terra facilita la corretta messa a terra dello switch dati Intellinet Network Solutions. Quando si utilizza la vite di messa a terra del telaio occorre collegarla con un cavo a una oggetto che fornisca accesso diretto a un conduttore di massa. Normalmente nelle installazioni in rack questo avviene attraverso la cornice metallica del rack di montaggio.

Collocamento
Prima di utilizzare il prodotto, si consiglia di fare attenzione a dove viene posizionato lo switch:
- su una superficie piana che può supportare il peso dello switch
- con un minimo di 25 mm (approssimativamente 1") di spazio libero verso l'alto e lateralmente per permettere un'adeguata ventilazione
- lontano da sorgenti che possono provocare disturbi e interferenze elettromagnetiche: radio, trasmettitori, amplificatori di banda, ecc.
- dove non venga sottoposto ad eccessiva umidità
Installazione desktop
Fissare i piedini in gomma sul lato inferiore in corrispondenza degli angoli dello switch per escludere le vibrazioni esterne.
Montaggio a parete
Per il montaggio a parete, installare due viti nella parete rispettando la distanza degli spazi presenti sul retro dell'iniettore. Posizionarvi l'iniettore sopra regolandolo fino a renderlo stabile.
