Type de produit	Adaptateur réseau PoE extérieur (injecteur)
Marque	Intellinet
Modèle	561778
Alimentation électrique	24–56 V CC, max. 1,5 A
Consommation électrique	1,5 A maximum
Ports	1 × RJ45 DATA In (10/100/1000 Mbps) 1 × RJ45 PoE Out (10/100/1000 Mbps)
Standards réseau supportés	IEEE 802.3, 802.3u, 802.3ab, 802.3af/at (PoE)
Fonctions principales	Alimentation et transmission de données via un seul câble Ethernet pour dispositifs PoE (points d'accès, caméras IP, téléphones VoIP)
Protection contre les surtensions	Mise à la terre via borne de terre intégrée
Indicateurs LED	PWR (vert) : unité alimentée PoE (vert) : courant transmis
Montage	Mural (vis Ø 5,5–6,5 mm, entraxe disponible)
Matériau du boîtier	Métal résistant aux intempéries
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques ni de liquides.
Sécurité	Débrancher l'alimentation avant toute installation. Utiliser une source conforme aux spécifications. Effectuer la mise à la terre.
Pièces détachées et réparabilité	Non applicable : l'appareil ne contient pas de pièces réparables par l'utilisateur.
Certifications	CE (2014/30/EU, 2014/35/EU)
Informations générales	Site web : intellinetnetwork.com Enregistrement : register.intellinet-network.com/r/561778

FOIRE AUX QUESTIONS - 561778 Intellinet

Quel type de câble Ethernet utiliser avec cet adaptateur ?

Utilisez un câble Catégorie 5e, 6 ou 6a pour les ports DATA In et PoE Out afin d'assurer des performances Gigabit et une alimentation PoE correcte.

Puis-je utiliser cet appareil en extérieur ?

Oui, l'appareil est conçu pour une installation extérieure. Utilisez le presse-étoupe fourni pour garantir des raccordements étanches et effectuez une mise à la terre correcte.

Quels dispositifs puis-je alimenter via le port PoE Out ?

L'adaptateur est compatible avec tous les dispositifs IEEE 802.3af/at (PoE) tels que points d'accès sans fil, caméras IP, téléphones VoIP et ponts réseau.

Comment installer le presse-étoupe pour les câbles ?

Passez le câble à travers le corps et l'écrou du presse-étoupe, insérez le raccord, branchez la fiche dans le port, puis serrez le corps. Ensuite, poussez le corps à l'intérieur et serrez l'écrou sur le corps fileté.

Quelle est la tension d'alimentation requise ?

L'alimentation doit fournir une tension continue de 24,0 à 56,0 V avec un courant maximal de 1,5 A. Assurez-vous que la source est conforme avant de brancher.

Que signifient les LED sur l'appareil ?

La LED PWR (verte) indique que l'unité est alimentée. La LED PoE (verte) s'allume lorsque le courant est transmis au dispositif connecté.

Comment effectuer le montage mural ?

Placez deux vis (diamètre de tête 5,5–6,5 mm) dans le mur à l'entraxe indiqué sur le boîtier. Suspendez l'appareil sur les vis et faites-le glisser jusqu'à ce qu'il tienne en place.

Est-il nécessaire de mettre l'appareil à la terre ?

Oui, pour protéger l'équipement contre les surtensions externes, raccordez la borne de terre à un objet mis à la terre (par exemple, une tige de terre).

L'appareil supporte-t-il le Gigabit Ethernet ?

Oui, les deux ports RJ45 supportent des débits 10/100/1000 Mbps, ce qui permet des connexions Gigabit avec des dispositifs compatibles.

Où trouver la déclaration de conformité CE ?

La Déclaration de conformité CE est disponible sur le site web du fabricant à l'adresse indiquée dans la notice. Consultez intellinetnetwork.com pour plus d'informations.

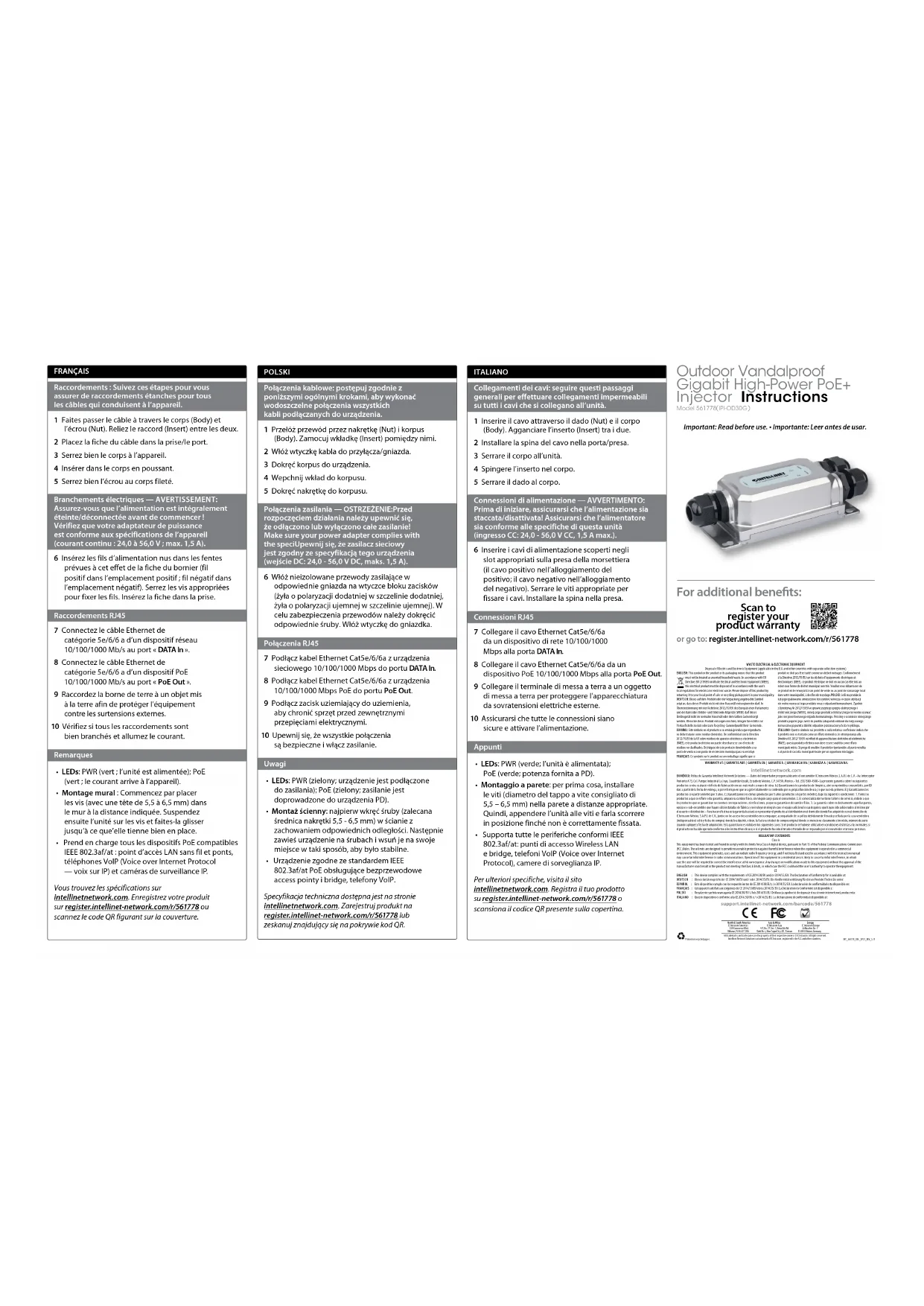

MODE D'EMPLOI 561778 Intellinet

Raccordements : Suivez ces étapes pour vous assurer de raccordements étanches pour tous les câbles qui conduisent à l'appareil.

1. Faites passer le câble à travers le corps (Body) et l'écrou (Nut). Reliez le raccord (Insert) entre les deux. 2. Placez la fiche du câble dans la prise/le port. 3. Serrez bien le corps à l'appareil. 4. Insérer dans le corps en poussant. 5. Serrez bien l'écrou au corps fileté.

Branchements électriques — AVERTISSEMENT: Assurez-vous que l'alimentation est intégralement éteinte/déconnectée avant de commencer ! Vérifiez que votre adaptateur de puissance est conforme aux spécifications de l'appareil (courant continu : 24,0 à 56,0 V; max. 1,5 A).

6 Insérez les fils d'alimentation nus dans les fentes prévues à cet effet de la fiche du bornier (fil positif dans l'emplacement positif; fil négatif dans l'emplacement négatif). Serrez les vis appropriées pour fixer les fils. Insérez la fiche dans la prise.

Raccordements RJ45

7 Connectez le câble Ethernet de catégorie 5e/6/6a d'un dispositif réseau 10/100/1000 Mb/s au port « DATA In ». 8 Connectez le câble Ethernet de catégorie 5e/6/6a d'un dispositif PoE 10/100/1000 Mb/s au port « PoE Out ». 9 Raccordez la borne de terre à un objet mis à la terre afin de protéger l'équipement contre les surtensions externes. 10 Vérifiez si tous les raccordements sont bien branchés et allumez le courant.

Remarques

• LEDs: PWR (vert; l'unité est alimentée); PoE (vert; le courant arrive à l'appareil). - Montage mural : Commencez par placer les vis (avec une tête de 5,5 à 6,5 mm) dans le mur à la distance indiquée. Suspendez ensuite l'unité sur les vis et faites-la glisser jusqu'à ce qu'elle tienne bien en place. - Prend en charge tous les dispositifs PoE compatibles IEEE 802.3af/at : point d'accès LAN sans fil et ponts, téléphones VoIP (Voice over Internet Protocol — voix sur IP) et caméras de surveillance IP.

Vous trouvez les spécifications sur intellinetnetwork.com. Enregistrez votre produit sur register.intellinet-network.com/r/561778 ou scannez le code QR figurant sur la couverture.
