Type de produit	Convertisseur Serial ATA-IDE bidirectionnel
Marque	CSL
Modèle	300052
Catégorie	Accessoire informatique
Chipset	JM20330
Connexions	Serial ATA (SATA) et IDE (PATA)
Alimentation	Par raccordement Molex à 4 broches depuis le bloc d'alimentation PC
Fonctions principales	Conversion bidirectionnelle entre SATA et IDE
Contenu de la livraison	Convertisseur, câble SATA, câble Molex, mode d'emploi
Montage	Ouvrir le boîtier PC, positionner le commutateur et le cavalier selon le sens de conversion, connecter le convertisseur au lecteur et au contrôleur, puis alimenter via Molex
Consignes de sécurité	Débrancher le PC avant montage, éviter les décharges électrostatiques, ne pas réparer soi-même
Entretien et nettoyage	Utiliser uniquement dans un environnement sec, nettoyer avec un chiffon sec, éviter l'humidité et les températures élevées
Mise au rebut	Conforme à la directive DEEE 2012/19/UE, recycler séparément dans un point de collecte
Numéro de registre DEEE	DE 67896761
Garantie	Annulée en cas de réparation ou modification non autorisée
Utilisation	Intérieur uniquement, hors de portée des enfants

FOIRE AUX QUESTIONS - 300052 CSL

Comment connecter un lecteur IDE à un contrôleur SATA ?

Placez le commutateur et le cavalier sur la position SATA -> IDE. Branchez le convertisseur sur le lecteur IDE et reliez-le au contrôleur SATA de la carte mère. Alimentez le convertisseur via le câble Molex fourni.

Comment connecter un lecteur SATA à un contrôleur IDE ?

Placez le commutateur et le cavalier sur la position IDE -> SATA. Branchez le convertisseur sur le lecteur SATA et reliez-le au contrôleur IDE de la carte mère. Alimentez le convertisseur via le câble Molex fourni.

Le convertisseur alimente-t-il le lecteur connecté ?

Non, le convertisseur ne fournit pas l'alimentation au lecteur. Vous devez brancher le lecteur directement sur le bloc d'alimentation du PC à l'aide d'un câble d'alimentation approprié.

Quel est le rôle du commutateur et du cavalier ?

Le commutateur et le cavalier définissent le sens de la conversion : SATA -> IDE ou IDE -> SATA. Consultez le schéma de la platine pour les positionner correctement avant le montage.

Puis-je utiliser ce convertisseur en extérieur ?

Non, l'utilisation en extérieur est interdite. Utilisez-le uniquement dans un environnement sec et à l'intérieur, à l'abri de l'humidité, de l'eau et de la neige.

Dois-je installer des pilotes pour ce convertisseur ?

Non, le convertisseur est reconnu nativement par la plupart des systèmes d'exploitation. Aucun pilote spécifique n'est nécessaire. Il utilise le chipset JM20330.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les connexions et l'alimentation. Si le problème persiste, contactez le support technique. Ne tentez pas de réparer vous-même le convertisseur, cela annulerait la garantie.

Puis-je connecter plusieurs lecteurs avec un seul convertisseur ?

Non, ce convertisseur est conçu pour connecter un seul lecteur à la fois. Pour plusieurs lecteurs, vous aurez besoin d'autant de convertisseurs.

Comment recycler le convertisseur en fin de vie ?

Ne jetez pas l'appareil aux ordures ménagères. Conformément à la directive DEEE 2012/19/UE, déposez-le dans un point de collecte pour déchets électroniques ou retournez-le au fabricant.

Quelles précautions de sécurité observer lors du montage ?

Débranchez complètement votre ordinateur du réseau électrique avant toute manipulation. Évitez le contact avec les composants sensibles et mettez-vous à la terre pour prévenir les décharges électrostatiques.

MODE D'EMPLOI 300052 CSL

Nous vous remercions d'avoir acheté un produit de CSL. Pour que vous puissiez profiter pendant longtemps de l'appareil que vous avez acheté, lisez attentivement le mode d'emploi suivant. Avant la mise en service du produit livré, vérifiez s'il est complet, sans défauts et intact.

1. Contenu de la livraison

• Convertisseur Serial ATA-IDE (bidirectionnel)
  • Câble de raccordement Serial ATA
  • Câble de raccordement Molex
• Mode d'emploi

2. Caractéristiques techniques

Connexions	Serial ATAIDE
Alimentation électrique Par	raccordement électrique Molex à 4 broches
Chipset JM20330

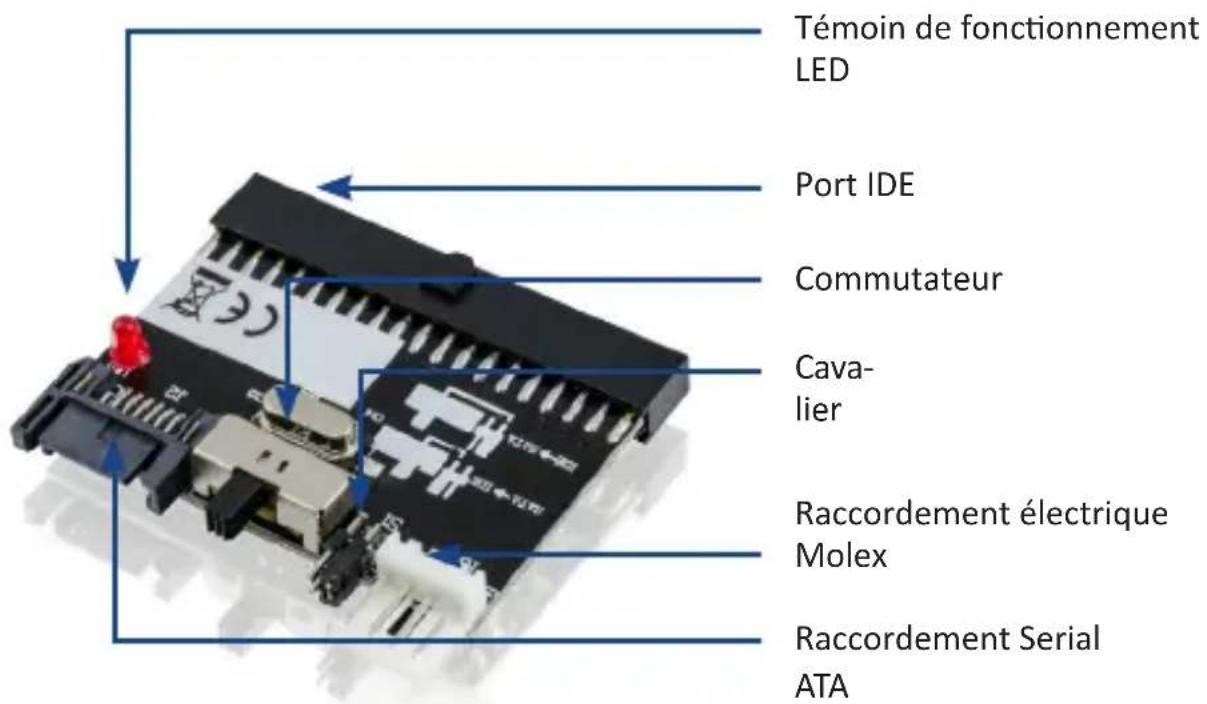

3. Détails du produit

4. Montage

Lors de la première mise en service de l'appareil, assurez-vous une fois de plus de l'intégrité du produit ou des composants et de leur bon fonctionnement. Avant de commencer le montage, déconnectez complètement votre ordinateur du réseau électrique. Évitez tout contact entre les composants sensibles sur le convertisseur et dans votre ordinateur. Ouvrez le boitier de votre ordinateur et placez le commutateur et le cavalier dans la bonne position. Pour cela, consultez l'image de la platine. Reliez ensuite le convertisseur à votre lecteur et au contrôleur IDE ou SATA. Pour finir, il faut alimenter le convertisseur en courant.

SATA -> IDE Lecteur IDE au contrôleur SATA
IDE -> SATA Lecteur SATA au contrôleur	IDE

Pour cela, raccordez le convertisseur au bloc d'alimentation de votre ordinateur à l'aide du câble de connexion Molex inclus à la livraison. Refermez le boitier de l'ordinateur une fois l'installation terminée.

Remarque : L'alimentation électrique du lecteur IDE ou SATA ne se fait pas par le câble de connexion avec le convertisseur. Utilisez le câble de connexion correspondant du bloc d'alimentation de votre PC ou bien une source d'alimentation énergétique alternative.

Avant toute utilisation, vérifiez que le produit n'a pas subi de dommages éventuels et que l'assemblage est correct.

5. Consignes de sécurité et clause de non-responsabilité

N'essayez jamais d'effectuer des travaux de réparation ou des transformations de votre propre chef sur la carte enfichable. Évitez le contact avec les tensions du secteur. Le produit n'est hors tension que lorsqu'il est débranché de la prise. Mettez-vous à la terre par principe avant de toucher des composants électroniques. Cela protège contre les endommagements dus aux décharges électrostatiques de votre corps.

Une décharge électrostatique peut causer des dommages irréparables à la carte enfichable ainsi qu'à tous les composants du matériel connecté ! Le montage de la carte enfichable s'effectue à vos propres risques et périls. Faites réaliser le mon-

tage de la carte par une entreprise spécialisée si vous n'avez aucune expérience pratique et technique dans le domaine des ordinateurs/de l'ingénierie électrique.

Le fabricant décline toute responsabilité pour des dommages directs ou indirects qui résulteraient d'une installation ou d'une utilisation incorrecte.

L'obligation de sauvegarde des données incombe entièrement au client.

L'utilisation de l'appareil en plein air est interdite. Veuillez donc l'utiliser uniquement dans des zones sèches. Protégez-le d'une humidité élevée, de l'eau et de la neige. Maintenez l'appareil impérativement éloigné de températures élevées.

N'exposez pas l'appareil à des changements de température brusques ou de fortes vibrations car elles pourraient endommager les pièces électroniques.

Vérifiez l'appareil avant l'utilisation, pour détecter des dommages éventuels. L'appareil ne devrait pas être utilisé s'il a reçu un coup ou a été autrement endommagé.

Veuillez aussi respecter les dispositions et restrictions nationales.

N'utilisez pas le produit à d'autres fins que celles décrites dans ce mode d'emploi.

Ce produit n'est pas un jouet. Maintenez-le hors de la portée des enfants ou des personnes handicapées sur le plan mental.

Toute réparation ou modification qui n'est pas effectuée par le fournisseur initial entraîne l'annulation de la garantie.

Les spécifications de l'appareil peuvent être modifiées sans indication préalable.

6. Informations sur la mise au rebut de vos appareils

Les appareils électriques et électroniques ne doivent pas, selon la directive européenne DEEE, être jetés dans les ordures ménagères. Leurs composants doivent être éliminés ou recyclés séparément, car des composants toxiques ou dangereux pourraient endommager l'environnement à long terme en cas d'élimination incorrecte.

En tant que consommateur vous êtes obligé, en vertu de la loi allemande sur les équipements électriques et électroniques (ElektroG), de retourner gratuitement les appareils électriques et électroniques à la fin de leur durée de vie soit au fabricant, soit au point de vente, soit dans des points de collecte publique prévus à cet effet. Les détails sont réglés par le droit national correspondant. Le symbole sur le produit, le mode d'emploi et / ou l'emballage indique ces dispositions. Avec la séparation de matières, le recyclage et l'élimination d'appareils usagés, vous apportez une contribution importante à la protection de l'environnement.

Directive DEEE : 2012/19/UE

DEEE Numéro de registre : DE 67896761

La société WD Plus GmbH déclare par la présente que l'appareil 300052/20200305SZ019 est conforme aux exigences fondamentales et aux autres dispositions pertinentes. Pour obtenir une déclaration de conformité complète, adressez-vous à : WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre
