300052 - Accesorio de computadora CSL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Convertidor Serial ATA-IDE bidireccional
Marca	CSL
Modelo	300052
Categoría	Accesorio informático
Chipset	JM20330
Conexiones	Serial ATA (SATA) e IDE (PATA)
Alimentación	Mediante conector Molex de 4 pines desde la fuente de alimentación del PC
Funciones principales	Conversión bidireccional entre SATA e IDE
Contenido del paquete	Convertidor, cable SATA, cable Molex, manual de instrucciones
Montaje	Abrir la carcasa del PC, colocar el interruptor y el puente según la dirección de conversión, conectar el convertidor a la unidad y al controlador, luego alimentar mediante Molex
Instrucciones de seguridad	Desconectar el PC antes del montaje, evitar descargas electrostáticas, no reparar por sí mismo
Mantenimiento y limpieza	Usar solo en un ambiente seco, limpiar con un paño seco, evitar la humedad y las altas temperaturas
Eliminación	Conforme a la directiva RAEE 2012/19/UE, reciclar por separado en un punto de recogida
Número de registro RAEE	DE 67896761
Garantía	Anulada en caso de reparación o modificación no autorizada
Uso	Solo en interiores, fuera del alcance de los niños

Preguntas frecuentes - 300052 CSL

¿Cómo conectar una unidad IDE a un controlador SATA?

Coloque el interruptor y el puente en la posición SATA -> IDE. Conecte el convertidor a la unidad IDE y enlévelo al controlador SATA de la placa base. Alimente el convertidor mediante el cable Molex incluido.

¿Cómo conectar una unidad SATA a un controlador IDE?

Coloque el interruptor y el puente en la posición IDE -> SATA. Conecte el convertidor a la unidad SATA y enlévelo al controlador IDE de la placa base. Alimente el convertidor mediante el cable Molex incluido.

¿El convertidor alimenta la unidad conectada?

No, el convertidor no proporciona alimentación a la unidad. Debe conectar la unidad directamente a la fuente de alimentación del PC mediante un cable de alimentación adecuado.

¿Cuál es la función del interruptor y del puente?

El interruptor y el puente definen la dirección de la conversión: SATA -> IDE o IDE -> SATA. Consulte el esquema de la placa para colocarlos correctamente antes del montaje.

¿Puedo usar este convertidor en exteriores?

No, está prohibido su uso en exteriores. Úselo solo en un ambiente seco y en interiores, protegido de la humedad, el agua y la nieve.

¿Necesito instalar controladores para este convertidor?

No, el convertidor es reconocido de forma nativa por la mayoría de los sistemas operativos. No se necesita ningún controlador específico. Utiliza el chipset JM20330.

¿Qué hacer en caso de mal funcionamiento?

Primero verifique las conexiones y la alimentación. Si el problema persiste, contacte al soporte técnico. No intente reparar el convertidor usted mismo, ya que esto anularía la garantía.

¿Puedo conectar varias unidades con un solo convertidor?

No, este convertidor está diseñado para conectar una sola unidad a la vez. Para varias unidades, necesitará tantos convertidores como unidades.

¿Cómo reciclar el convertidor al final de su vida útil?

No deseche el aparato en la basura doméstica. De acuerdo con la directiva RAEE 2012/19/UE, deposítelo en un punto de recogida de residuos electrónicos o devuélvalo al fabricante.

¿Qué precauciones de seguridad observar durante el montaje?

Desconecte completamente su computadora de la red eléctrica antes de cualquier manipulación. Evite el contacto con componentes sensibles y conéctese a tierra para prevenir descargas electrostáticas.

MANUAL DE USUARIO 300052 CSL

Gracias por escoger un producto de CSL. Para que pueda disfrutar durante mucho tiempo de su adquisición, le rogamos que lea atentamente las siguientes instrucciones de uso. Antes de ponerlo en marcha, compruebe que el producto suministrado no presenta defectos ni daños.

1. Volumen de suministro

• Convertidor Serial ATA-IDE (bidireccional)
• Cable de conexión Serial ATA
• Cable de conexión Molex
• Instrucciones de uso

2. Datos técnicos

Conexiones	Serial ATAIDE
Alimentación de corriente Mediante toma de corriente Molex de 4 pins
Conjunto de chips JM20330

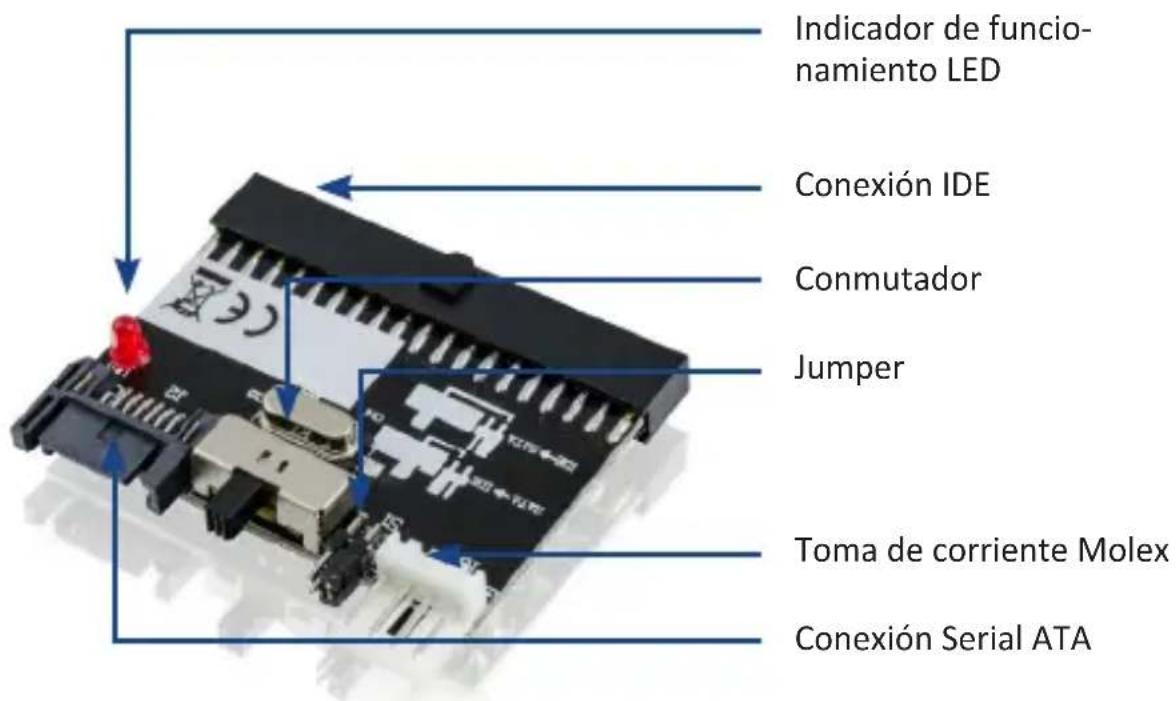

3. Detalles del producto

4. Instalación

Antes de la primera puesta en marcha, controle que los componentes del aparato estén intactos y que funcionen correctamente. Desconecte el ordenador de la red eléctrica antes de comenzar con la instalación. Evite tocar los componentes sensibles del convertidor y de su ordenador. Abra la carcasa de su ordenador y el conmutador así como el Jumper en la posición necesaria. Tenga en cuenta la imagen en la placa. Luego, conecte el convertidor a su unidad de disco y al controlador IDE o SATA. Por último se debe alimentar el convertidor con corriente.

SATA -> IDE	Unidad de disco IDE en controlador SATA
IDE -> SATA	Unidad de disco SATA en controlador IDE

Para ello, conecte el convertidor con ayuda del cable de conexión Molex suministrados a la fuente de alimentación de su ordenador. Vuelva a conectar la carcasa del ordenador tras un montaje correcto.

Indicación: La alimentación de corriente de las unidades de disco IDE o SATA se realiza a través del cable de conexión al convertidor. Utilice el correspondiente cable de conexión de la fuente de alimentación de su ordenador o una alimentación de corriente alternativa.

Compruebe antes de cada uso que el producto no tiene daños y que esté correctamente montado.

5. Advertencias de seguridad y exoneración de responsabilidad

No intente en ningún caso reparar o modificar la tarjeta por su cuenta. Evite el contacto con la red eléctrica. El aparato solo está libre de tensión cuando está desenchufado. Tome contacto a tierra debidamente antes de tocar componentes electrónicos. Esto protege el aparato de daños causados por descargas electrostáticas de su cuerpo.

¡La descarga electrostática puede causar daños irreparables en la tarjeta de ampliación y a todos los componentes de hardware conectados! La instalación de la tarjeta se realiza por su propio riesgo. Si no tiene experiencia técnica y práctica en

el ámbito informático/de electrotecnia, encargue la instalación de la tarjeta a un profesional.

El fabricante no asumirá ninguna responsabilidad por los daños causados por una instalación o uso indebidos.

El deber de protección de datos es responsabilidad única del cliente.

El dispositivo no admite la operación en exteriores. Por eso, úselo solo en lugares secos. Protéjalo contra la humedad, el agua y la nieve. Manténgalo alejado de las altas temperaturas.

No lo someta a cambios de temperatura repentinos o fuertes vibraciones porque esto puede dañar las partes electrónicas.

Antes del uso del dispositivo, compruebe si hay posibles daños. No debe usarse el dispositivo si ha recibido golpes o ha sido dañado de alguna forma.

Respete las determinaciones y limitaciones nacionales.

No use el dispositivo para usos diferentes a los descritos en este manual.

Este producto no es un juguete. Consérvelo fuera del alcance de los niños o de personas con las capacidades físicas disminuidas.

Cualquier reparación o cambio en el dispositivo que no haya sido llevada a cabo por el proveedor da lugar a la rescisión de los derechos de garantía.

Las especificaciones del dispositivo pueden cambiarse sin que sea necesario realizar un aviso previo.

6. Indicaciones de eliminación

Los dispositivos eléctricos y electrónicos no deben eliminarse con los residuos domésticos según la directiva europea WEEE. Los componentes deben reciclarse o eliminarse por separado porque una eliminación indebida de las piezas tóxicas y peligrosas puede dañar de forma significativa el medio ambiente.

Como usuario, está obligado por la ley de dispositivos eléctricos y electrónicos a reenviar de forma gratuita los dispositivos eléctricos y electrónicos al final de su vida útil al fabricante, al punto de venta o al punto de recogida público especificado. La legislación de cada país tiene sus propias disposiciones al respecto. El símbolo en el producto, en el manual de instrucciones o en el embalaje indica estas determinaciones. Gracias a este tipo de separación de los materiales, aprovechamiento y eliminación de dispositivos antiguos se realiza una aportación importante al medio ambiente.

Directiva WEEE: 2012/19/UE Número de registro WEEE: DE 67896761

La empresa WD Plus GmbH declara por la presente que el aparato 300052/20200305SZ019 satisface los requisitos esenciales y el resto de disposiciones pertinentes. Solicite una declaración de conformidad completa en: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover (Alemania)
