Tipo di prodotto	Convertitore Serial ATA-IDE bidirezionale
Marca	CSL
Modello	300052
Categoria	Accessorio informatico
Chipset	JM20330
Connessioni	Serial ATA (SATA) e IDE (PATA)
Alimentazione	Tramite connettore Molex a 4 pin dall'alimentatore del PC
Funzioni principali	Conversione bidirezionale tra SATA e IDE
Contenuto della confezione	Convertitore, cavo SATA, cavo Molex, manuale di istruzioni
Montaggio	Aprire il case del PC, posizionare l'interruttore e il jumper secondo la direzione di conversione, collegare il convertitore al drive e al controller, quindi alimentare tramite Molex
Istruzioni di sicurezza	Scollegare il PC prima del montaggio, evitare scariche elettrostatiche, non riparare da soli
Manutenzione e pulizia	Utilizzare solo in ambiente asciutto, pulire con un panno asciutto, evitare umidità e temperature elevate
Smaltimento	Conforme alla direttiva RAEE 2012/19/UE, riciclare separatamente in un punto di raccolta
Numero di registrazione RAEE	DE 67896761
Garanzia	Annullata in caso di riparazione o modifica non autorizzata
Utilizzo	Solo per interni, tenere fuori dalla portata dei bambini

Domande frequenti - 300052 CSL

Come collegare un drive IDE a un controller SATA?

Posizionare l'interruttore e il jumper sulla posizione SATA -> IDE. Collegare il convertitore al drive IDE e collegarlo al controller SATA della scheda madre. Alimentare il convertitore tramite il cavo Molex fornito.

Come collegare un drive SATA a un controller IDE?

Posizionare l'interruttore e il jumper sulla posizione IDE -> SATA. Collegare il convertitore al drive SATA e collegarlo al controller IDE della scheda madre. Alimentare il convertitore tramite il cavo Molex fornito.

Il convertitore alimenta il drive collegato?

No, il convertitore non fornisce alimentazione al drive. È necessario collegare il drive direttamente all'alimentatore del PC utilizzando un cavo di alimentazione appropriato.

Qual è il ruolo dell'interruttore e del jumper?

L'interruttore e il jumper definiscono la direzione della conversione: SATA -> IDE o IDE -> SATA. Consultare lo schema della scheda per posizionarli correttamente prima del montaggio.

Posso utilizzare questo convertitore all'esterno?

No, l'uso all'esterno è vietato. Utilizzarlo solo in un ambiente asciutto e al chiuso, al riparo da umidità, acqua e neve.

Devo installare driver per questo convertitore?

No, il convertitore è riconosciuto nativamente dalla maggior parte dei sistemi operativi. Non sono necessari driver specifici. Utilizza il chipset JM20330.

Cosa fare in caso di malfunzionamento?

Verificare prima le connessioni e l'alimentazione. Se il problema persiste, contattare il supporto tecnico. Non tentare di riparare il convertitore da soli, ciò annullerebbe la garanzia.

Posso collegare più drive con un solo convertitore?

No, questo convertitore è progettato per collegare un solo drive alla volta. Per più drive, avrete bisogno di altrettanti convertitori.

Come riciclare il convertitore a fine vita?

Non gettare l'apparecchio nei rifiuti domestici. Conformemente alla direttiva RAEE 2012/19/UE, depositarlo in un punto di raccolta per rifiuti elettronici o restituirlo al produttore.

Quali precauzioni di sicurezza osservare durante il montaggio?

Scollegare completamente il computer dalla rete elettrica prima di qualsiasi manipolazione. Evitare il contatto con i componenti sensibili e mettersi a terra per prevenire scariche elettrostatiche.

MANUALE UTENTE 300052 CSL

Grazie per aver scelto un prodotto di CSL. Per utilizzare con soddisfazione l'apparecchio acquistato, si prega di leggere attentamente le seguenti brevi istruzioni per l'uso. Prima della messa in funzione della merce consegnata, verificare che sia integra, esente da difetti e non danneggiata.

1. Contenuto della confezione

• Convertitore seriale ATA-IDE (bidirezionale)
  • Cavo di collegamento seriale ATA
  • Cavo di collegamento Molex
  • Brevi istruzioni per l'uso

2. Dati tecnici

Connessioni	• ATA seriale• IDE
Alimentazione elettrica Mediante 4-Pin collegamento elettrico Molex
Chipset JM20330

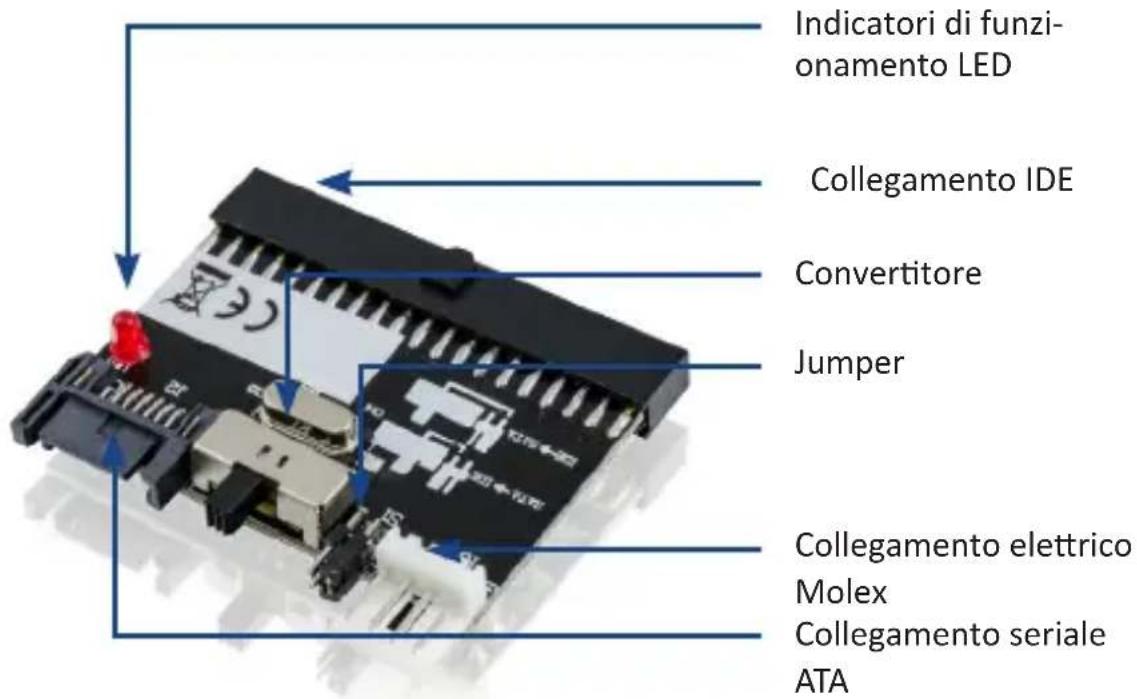

3. Dettagli del prodotto

4. Montaggio

Controllare alla prima messa in funzione dell'apparecchio l'integrità del prodo o stesso e dei componen nonché la funzione. Scollegare il computer dalla rete prima di iniziare l'installazione. Evitare di toccare i componen sensibili sul convertore e nel vostro computer. Aprire la scatola del vostro computer e introdurre il commutatore nonché lo jumper nella posizione necessaria. A tale proposito, osservare la gura sulla scheda. Dopodiché collegare il conver tore al vostro drive e al controller IDE e/o SATA. In ne, il conver tore deve essere alimentato con corrente ele rica.

A tale proposito, collegare il conver tore con l'ausilio del cavo di collegamento Molex fornito alla rete del vostro computer. Rimontare la scatola del computer a montaggio eseguito.

Nota: L'alimentazione elettrica del drive IDE e/o SATA non ha luogo tramite il cavo di collegamento del convertitore. Utilizzare invece il rispettivo cavo di connessione della vostra rete PC o un alimentazione elettrica alternativa.

Prima dell'u lizzo, controllare il prodo o per veri care l'eventuale presenza di danneggiamen e assemblaggio corre o.

5. Avvertenze di sicurezza ed esclusione della responsabilità

Non tentare mai di e e uare riparazioni o trasformazioni alla scheda per conto proprio. Evitare il conta o con le tensioni di rete. Il prodo o non conduce corrente solo quando la spina è staccata. Prima di toccare componen ele ronici scaricare la propria carica a massa. In tal modo si evitano danni provoca dalle scariche eletrosta che provocate dal proprio corpo.

Le scariche ele rosta che possono provocare danni irreparabili alla scheda e a tu i componen correla all'hardware! Il montaggio della scheda è e uato a proprio rischio. Il montaggio della scheda deve essere eseguito da personale specializzato, se non si è in possesso di adeguate conoscenze tecniche e pra che nell'ambito di computer ed ele ronica.

Il produttore non è responsabile di danni e conseguenze provocate dall'uso e dall'installazione impropri.

Il cliente è il solo responsabile del salvataggio dei dati.

L'apparecchio non può essere usato all'aperto. Utilizzarlo esclusivamente in ambiente asciutto. Proteggerlo da elevata umidità dell'aria, acqua e neve. Tenere in ogni caso l'apparecchio lontano da temperature alte.

Non esporre l'apparecchio a improvvisi sbalzi termici o forti vibrazioni in quanto potrebbero danneggiarsi le parti elettroniche.

Prima di utilizzare l'apparecchio verificare la presenza di eventuali danneggiamenti. Non utilizzare l'apparecchio se ha subito un urto o è stato danneggiato in un altro modo.

Rispettare anche le normative e limitazioni nazionali.

Utilizzare l'apparecchio unicamente per gli scopi descritti nelle presenti istruzioni per l'uso.

Questo prodotto non è un giocattolo. Conservarlo fuori dalla portata di bambini o persone con capacità mentali limitate.

Ogni riparazione o modifica al prodotto non effettuata dal fornitore originale comporta l'estinzione dei diritti di garanzia.

Le specifiche dell'apparecchio possono cambiare senza preavviso.

6. Indicazioni per lo smaltimento

Secondo la direttiva europea RAEE, le apparecchiature elettriche ed elettroniche non possono essere smaltite con i rifiuti domestici. I loro componenti devono essere consegnati separatamente al centro di riciclaggio o smaltimento, in quanto gli eventuali componenti tossici e pericolosi possono inquinare permanentemente l'ambiente in caso di smaltimento improprio.

Secondo la legge sulle apparecchiature elettriche ed elettroniche (ElektroG) il consumatore è tenuto a restituire gratuitamente tali apparecchi al termine della loro vita al produttore, al punto vendita o a punti di raccolta pubblici allestiti appositamente. Dettagli in merito sono regolati dalla rispettiva legge nazionale. Il simbolo riportato sul prodotto, le istruzioni per l'uso e/o la confezione indicano tali disposizioni. Con questo tipo di differenziazione dei materiali, con il riciclaggio e lo smaltimento di apparecchi vecchi, l'utente dà un importante contributo alla tutela dell'ambiente.

Direttiva RAEE: 2012/19/UE Numero reg. RAEE: DE 67896761

Con la presente la ditta WD Plus GmbH dichiara che l'apparecchio 300052/20200305SZ019 è conforme ai requisiti essenziali e alle rimanenti disposizioni in materia. Una dichiarazione di conformità completa è disponibile presso: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
