BEDIENUNGSANLEITUNG 300052 CSL

Vielen Dank, dass Sie sich für ein Produkt von CSL entschieden haben. Damit Sie auch lange Freude mit dem erworbenen Gerät haben, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch. Prüfen Sie vor Inbetriebnahme der gelieferten Ware, ob diese vollständig, fehlerfrei und unbeschädigt ist.

1. Lieferumfang

• Serial ATA-IDE Konverter (bidirektional)
• Serial ATA-Anschlusskabel
  • Molex-Anschlusskabel
• Kurzanleitung

2. Technische Daten

Anschlüsse	Serial ATAIDE
Stromversorgung Über 4-Pin Molex-Stromanschluss
Chipsatz JM20330

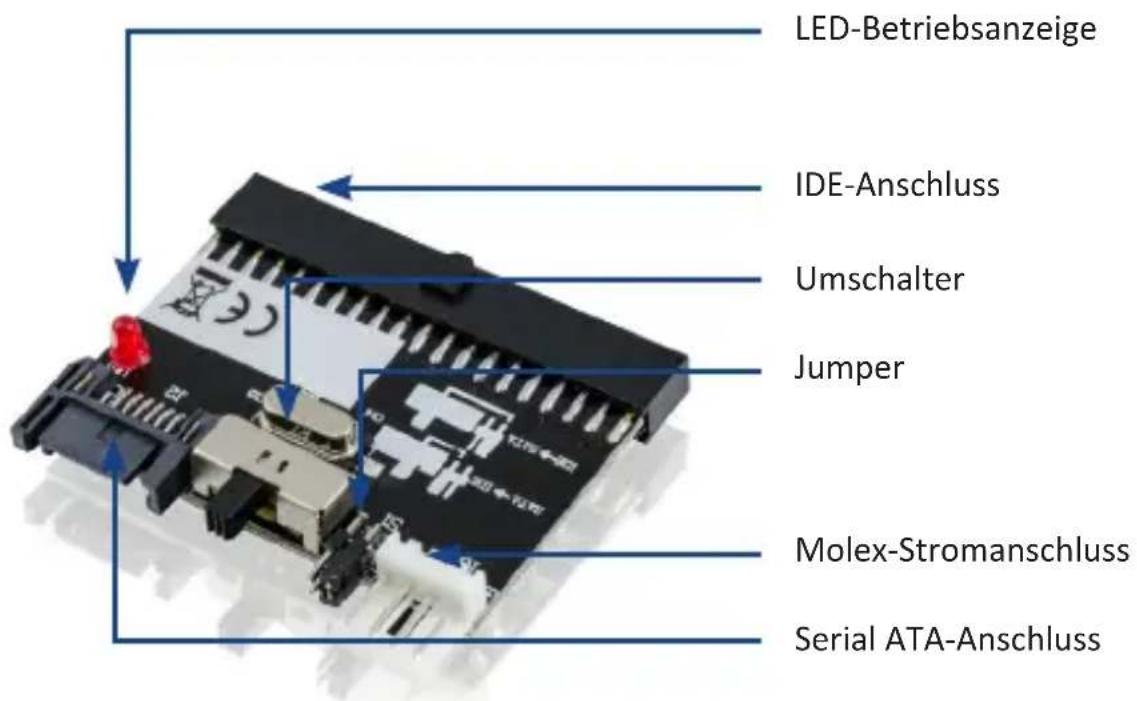

3. Produktdetails

LED-Betriebsanzeige IDE-Anschluss Umschalter Jumper Molex-Stromanschluss Serial ATA-Anschluss

4. Einbau

Kontrollieren Sie bei Erstinbetriebnahme des Gerätes nochmals die Unversehrtheit des Produkts bzw. der Bauteile sowie die Funktion. Bitte trennen Sie Ihren Computer vollständig vom Stromnetz, bevor Sie mit dem Einbau beginnen. Vermeiden Sie eine Berührung der empfindlichen Bauteile auf dem Konverter und in Ihrem Computer. Öffnen Sie das Gehäuse Ihres Computers und setzen Sie den Umschalter sowie den Jumper auf die benötigte Position. Beachten Sie dafür das Bild auf der Platine. Verbinden Sie danach den Konverter mit Ihrem Laufwerk und dem IDE bzw. SATA-Controller. Zuletzt muss der Konverter mit Strom versorgt werden.

SATA -> IDE IDE-Laufwerk an SATA-Controller

IDE -> SATA SATA-Laufwerk an IDE-Controller

Schließen Sie dafür den Konverter mithilfe des mitgelieferten Molex-Anschlusskabels an Ihr Computer-Netzteil an. Bitte schließen Sie das Computer-Gehäuse nach erfolgtem Einbau wieder.

Hinweis: Die Stromversorgung des IDE- bzw. SATA-Laufwerkes erfolgt nicht über das Verbindungskabel zum Konverter. Bitte nutzen Sie das entsprechende Anschlusskabel Ihres PC-Netzteiles oder eine alternative Energieversorgung.

Prüfen Sie das Produkt vor jeder Benutzung auf eventuelle Beschädigungen und korrekten Zusammenbau.

5. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie bitte nie eigenständig Reparaturen oder Umbauten an der Steckkarte vorzunehmen. Vermeiden Sie den Kontakt zu den Netzspannungen. Das Produkt ist nur bei gezogenem Stecker spannungsfrei. Erden Sie sich grundsätzlich, bevor Sie elektronische Bauteile beführen. Dies schützt vor Beschädigungen durch elektrostatische Entladungen Ihres Körpers.

Durch elektrostatische Entladung können irreparable Schäden an der Steckkarte sowie an sämtlichen verbundenen Hardware-Komponenten entstehen! Der Einbau der Steckkarte erfolgt auf Ihre eigene Gefahr. Bitte lassen Sie den Einbau der Karte von einem Fachbetrieb ausführen, falls Sie selbst keinerlei technische und praktische Erfahrungen im Bereich Computer/Elektrotechnik besitzen.

Der Hersteller übernimmt keine Haftung für Schäden und Folgeschäden unsachgemäßer Installation oder Nutzung.

Die Pflicht der Datensicherung obliegt allein dem Kunden.

Das Gerät ist nicht für den Betrieb im Freien zugelassen. Bitte verwenden Sie es daher ausschließlich im trockenen Bereich. Schützen Sie es vor hoher Luft-feuchtigkeit, Wasser und Schnee. Halten Sie unbedingt das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte.

Prüfen Sie vor der Verwendung das Gerät auf eventuelle Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in anderer Form beschädigt worden ist.

Beachten Sie bitte auch die nationalen Bestimmungen und Beschränkungen.

Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der dieser Anleitung beschrieben sind.

Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf.

Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche.

Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

6. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EU

WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 300052/20200305SZ019 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie bei: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
