303115 - Joystick CSL - Kostenlose Bedienungsanleitung

Produkttyp	Joystick
Marke	CSL
Modell	303115
Abmessungen (ca.)	150 x 80 x 80 mm
Gewicht	200 g
Stromversorgung	USB 5V DC (über Kabel)
Kabellänge	1,5 m
Anzahl der Tasten	8
Steuerkreuz (POV)	Ja, 4-Wege oder 8-Wege (je nach Einstellung)
Achsen	X, Y (und Drehung falls unterstützt)
Schnittstelle	USB 2.0 (Plug & Play)
Kompatible Betriebssysteme	Windows XP/Vista/7/8/10/11
Hauptfunktionen	Präzise Steuerung für Flugsimulatoren, Spiele
Reinigungshinweise	Mit einem weichen, trockenen Tuch abwischen; Flüssigkeiten vermeiden
Lagerung	An einem trockenen Ort bei Raumtemperatur aufbewahren
Verfügbarkeit von Ersatzteilen	Kontaktieren Sie den CSL-Kundendienst
Reparierbarkeit	Eingeschränkt; professioneller Service empfohlen
Garantie	Standard 2 Jahre (örtliche Bedingungen prüfen)

Häufig gestellte Fragen - 303115 CSL

Funktioniert der CSL 303115 Joystick mit Windows 11?

Ja, es ist Plug & Play und sollte automatisch unter Windows 10 und 11 erkannt werden.

Kann ich diesen Joystick mit einem Mac verwenden?

Dieser Joystick ist für Windows ausgelegt. Die Mac-Kompatibilität erfordert möglicherweise zusätzliche Treiber oder Software von Drittanbietern.

Wie kalibriere ich den Joystick?

Gehen Sie in Windows zu Systemsteuerung > Geräte und Drucker, klicken Sie mit der rechten Maustaste auf den Joystick, wählen Sie Gamecontroller-Einstellungen, dann Eigenschaften und Kalibrieren.

Warum reagieren die Tasten nicht?

Überprüfen Sie die USB-Verbindung. Versuchen Sie einen anderen USB-Anschluss. Wenn es immer noch nicht funktioniert, deinstallieren und installieren Sie den Treiber über den Geräte-Manager neu.

Ist dieser Joystick mit Flugsimulatoren wie Microsoft Flight Simulator kompatibel?

Ja, er funktioniert mit den meisten PC-Flugsimulatoren. Möglicherweise müssen Sie die Tasten in den Spieleinstellungen zuweisen.

Wie reinige ich den Joystick?

Ziehen Sie den Stecker ab und wischen Sie die Oberfläche mit einem weichen, trockenen Tuch ab. Verwenden Sie kein Wasser oder Reinigungsmittel.

Hat der Joystick einen Drehgriff zur Seitenrudersteuerung?

Das Basismodell hat keine Drehfunktion; es hat nur X/Y-Achsen. Überprüfen Sie die Produktbeschreibung auf zusätzliche Funktionen.

Wie lange ist die Garantiezeit?

CSL gewährt eine 2-jährige eingeschränkte Garantie. Bewahren Sie Ihren Kaufbeleg für den Service auf.

Kann ich die Tasten programmieren?

Die Tastenprogrammierung ist nicht integriert. Verwenden Sie Software von Drittanbietern oder die Tastenzuweisung im Spiel, um Funktionen zuzuweisen.

Wo finde ich das Handbuch?

Das Handbuch steht auf notice-facile.com als kostenloser PDF-Download zur Verfügung.

BEDIENUNGSANLEITUNG 303115 CSL

Mod.-Nr.: 303115/20181229SZ209

Index of contents

1. Deutsch .... 3
2. English 8

Vielen Dank, dass Sie sich für ein Produkt von CSL entschieden haben. Damit Sie auch lange Freude mit dem erworbenen Gerät haben, lesen Sie sich bitte die nachfolgende Kurzanleitung aufmerksam durch.

1. Lieferumfang

• Gamepad
  • USB Typ-C Ladekabel
• Kurzanleitung

2. Technische Daten

Verbindung Bluetooth-Version 3.0
Stromversorgung	Interner 500mAh Akku (aufladbar über USB)
Frequenzbereich 2	402MHz-2480MHz
Sendeleistung 0,2dBm
Tasten • 12 Tasten	• 2 Analog-Sticks• Home-Taste• Steuerkreuz
Features • Dual Vibration-Funktion• Turbo-Modus• Automatischer Energiesparmodus (nach 10 Min Inaktivität)
Kompatibilität Nintendo Switch

3. Produkt-Details

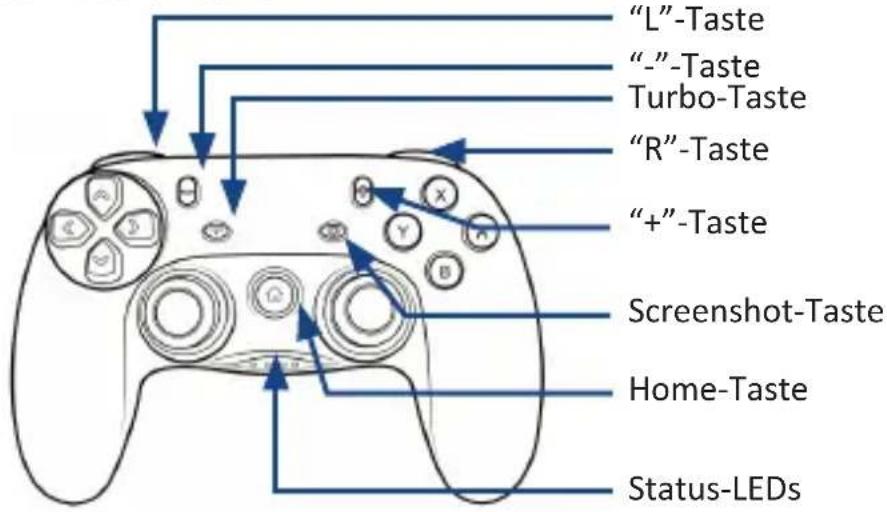

4. Tastenbelegung

Home-Taste:

Dieser Modus dient zum Verbinden sowie zum Ein- und Ausschalten des Bluetooth-Gamepads. Halten Sie die „Home“-Taste für ca. 5 Sekunden gedrückt, um das Gamepad ein- bzw. auszuschalten.

Turbo-Taste:

Drücken Sie die Turbo-Taste und eine beliebige andere Taste, um diese mit einem wiederholendem Impuls zu versehen. Sie können beliebig viele Tasten in den "Turbo"-Modus versetzen. Wiederholen Sie den Vorgang, um den Effekt von der gewählten Taste zu entfernen. Bei aktiviertem Turbo-Modus wird kein langes Signal, sondern viele kurze Signale hintereinander erzeugt.

Screenshot-Taste:

Die "Screenshot"-Taste bewirkt, dass beim Drücken dieser Taste ein Bildschirmfoto aufgenommen wird.

5. Ladevorgang

Bitte laden Sie das Gamepad vor der ersten Benutzung vollständig auf. Schließen Sie dazu das mitgelieferte Ladekabel an das Gamepad an. Als Ladequelle eignet sich beispielsweise ein USB-Ladeadapter. Sobald das Gamepad auflädt, wird dies auf der LED-Anzeige angezeigt.

Hinweis: Sobald der Akku vollgeladen ist, hört die LED-Anzeige auf zu blinken.

6. Dual Vibrations-Funktion

Das Gamepad verfügt über zwei starke Vibrationsmotoren. Durch den Vibrationseffekt wird die Steuerung realistischer dargestellt.

Hinweis: Bitte beachten Sie, dass die Vibration nur dann funktioniert, sofern das Spiel bzw. Programm diese Funktion unterstützt und das entsprechende Feature in den Spiel-Optionen aktiviert wurde.

7. Verbindung des Gamepads

Öffnen Sie bitte auf der Switch das Controllermenü (JoyCon-Symbol) und wählen Sie anschließend „Griffweise / Reihenfolge ändern“.

Bitte halten Sie die Home-Taste des Controllers 5 Sekunden gedrückt, bis alle 4 LEDs sehr schnell blinken.

Hinweis: Bevor die LEDs schnell blinken, blinken sie zuerst langsam. Zu diesem Zeitpunkt müssen Sie die Taste weiterhin gedrückt halten, bis sie vom langsamen zum schnellen Blinken übergehen.

Die Kopplung mit der Nintendo Switch wird nun durchgeführt. Auf dem Display der Switch sehen Sie den Controller abgebildet.

Hinweis: Das mitgelieferte USB-Typ-C-Kabel ist ausschließlich zum Laden des Gamepads einsetzbar.

8. Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um etwa Reparaturen oder Umbauten vorzunehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht für den Betrieb im freien zugelassen. Bitte verwenden Sie es nur in trockenen Bereichen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde. Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen.

Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung beschrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche.

Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

9. Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinienichtmitdem Hausmüllentsorgt werden. Deren Bestandteilemüssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

10. Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen:

Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie: 2012/19/EU

WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 303115/20181229SZ209 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16,30179 Hannover, https://www.ganzeinfach.de/
