305862 - Accessoire informatique CSL - Notice d'utilisation et mode d'emploi gratuit

Marque	CSL
Modèle	305862
Type de produit	Répartiteur HDMI (splitter)
Catégorie	Accessoire informatique
Entrée HDMI	1 prise HDMI
Sortie HDMI	2 prises HDMI
Résolution maximale	UHD (2160p) @30 Hz
Alimentation	Bloc d'alimentation inclus, entrée 100-240 V~ 50/60 Hz, sortie 5 V ⎓ 1 A
Dimensions (H x L x P)	2 cm x 5,5 cm x 6 cm
Poids (appareil seul)	127 g
Température d'ambiance	0-3°C à 35-40°C
Fonctions principales	Transfère le signal d'un périphérique HDMI vers deux affichages simultanément ; détection automatique de la résolution la plus basse
Contenu de la livraison	Répartiteur HDMI à 2 ports, bloc d'alimentation, mode d'emploi
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux ; éviter l'humidité
Sécurité	Ne pas ouvrir ni réparer soi-même ; utiliser en intérieur sec ; éviter l'eau, l'humidité, les chocs thermiques et les vibrations
Pièces détachées et réparabilité	Aucune pièce détachée fournie ; toute réparation par un tiers annule la garantie
Informations générales	Directive DEEE 2012/19/UE ; numéro d'enregistrement DEEE : DE 67896761 ; déclaration de conformité disponible auprès de WD Plus GmbH

FOIRE AUX QUESTIONS - 305862 CSL

Comment brancher le répartiteur HDMI ?

Éteignez tous les appareils. Connectez le bloc d'alimentation au répartiteur (prise 'Power'). Branchez votre source HDMI sur l'entrée, puis les deux écrans sur les sorties 1 et 2. Branchez le bloc d'alimentation sur secteur, puis allumez les appareils.

Quelle est la résolution maximale supportée ?

Le répartiteur supporte une résolution maximale de UHD (2160p) à 30 Hz. Il s'adapte automatiquement à la résolution la plus basse des deux écrans connectés.

Puis-je utiliser des câbles HDMI de plus de 5 mètres ?

Pour les résolutions UHD, il est déconseillé de dépasser une longueur totale de câble (entrée + sortie) de 5 mètres, sous peine de perte de qualité d'image.

Comment définir la résolution maximale sur un écran spécifique ?

La résolution maximale est définie par la sortie HDMI 2. Connectez à cette sortie l'écran ayant la résolution la plus faible. Après débranchement, le répartiteur utilise les réglages de la sortie 2.

Le répartiteur fonctionne-t-il avec tous les périphériques HDMI ?

Oui, le répartiteur est compatible avec la plupart des sources HDMI (lecteur Blu-ray, console, PC) et des affichages (TV, moniteur, projecteur). Il détecte automatiquement les résolutions.

Est-il possible de brancher un écran 4K et un écran Full HD en même temps ?

Oui, mais les deux écrans afficheront la résolution la plus basse (Full HD). Pour profiter du 4K, les deux écrans doivent supporter l'UHD.

Le bloc d'alimentation est-il obligatoire ?

Oui, le répartiteur nécessite le bloc d'alimentation fourni (5 V ⎓ 1 A) pour fonctionner. Branchez-le sur une prise secteur correctement câblée.

Que faire en cas de problème d'affichage ?

Vérifiez que tous les câbles sont bien connectés et que le bloc d'alimentation est branché. Essayez d'échanger les câbles HDMI ou de connecter les écrans un par un. Redémarrez les appareils.

Comment nettoyer le répartiteur ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon sec et doux. N'utilisez pas de produits liquides ou abrasifs. Évitez de faire pénétrer de l'humidité à l'intérieur.

Comment éliminer ce produit en fin de vie ?

Ne jetez pas l'appareil aux ordures ménagères. Rapportez-le gratuitement à un point de collecte DEEE, au fabricant ou au vendeur. Respectez la directive 2012/19/UE (numéro d'enregistrement : DE 67896761).

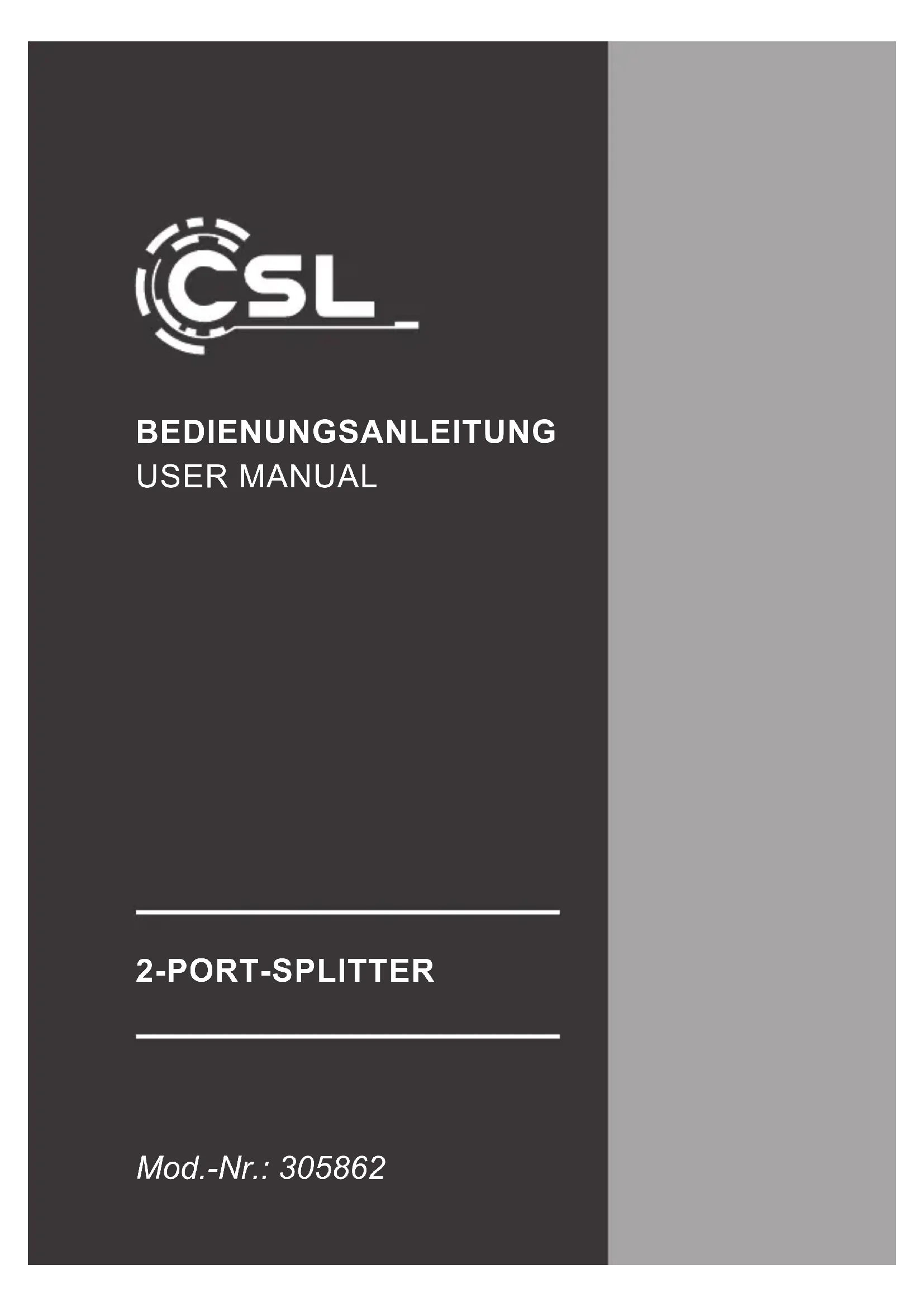

MODE D'EMPLOI 305862 CSL

Nous vous remercions d'avoircision un produit de CSL. Pour que vous puissiez pleinement profiter de l'appareil que vous avez acquis, lisez attentivement le mode d'emploi suivant. Avant la mise en service du produit livre, vérifie s'il est complet, sans defaults et intact.

1. Contenu de la livraison

• Répartiteur HDMI à 2 ports
• Bloc d'alimentation
  Mode d'emploi

2. Caracteristiques techniques

Entrée 1 prise HDMI
Sortie 2 prises HDMI
Résolution maximale UHD (2160p) @30 Hz
Alimentation électrique au moyen du bloc d'alimentation livré
Bloc d'alimentation	• Entrée : 100-240 V 50-60 Hz CA • Sortie : 5 V 1 A CC
Dimensions (H x L x P) 2 cm x 5,5	cm x 6 cm
Poids 127g (appareil seul)
Température ambiente + 0-3°C à	35-40°C

3. Propriétés

Vous pouvez utiliser ce répartiteur HDMI pour transférer le signal d'un périphérique de lecture HDMI vers deux dispositifs d'affichage à la fois (televiseur, monnateur, projecteur). Le répartiteur reconnait automatiquement les résolutions maximales des dispositifs d'affichage et s'oriente d'après le dispositif à la valeur la plus BASSE.

4. Mise en service

Retirez de l'emballage le répartiteur HDMI et le bloc d'alimentation. Connectez le bloc d'alimentation au raccordement correspondant du répartiteur portant l'inscription « Power »

8 Français

Éteignez tous les apparciels que vous foulez connecter et connectez-les ensuite au répartiteur avec un cable HDMI approprié. Les différentes connexions HDMI du répartiteur sont expliquées plus en détaïl dans le tableau suivant :

Entrée Connexion du lecteur HDMI

Sortie 1 Connexion du premier dispositif d'affichage HDMI

Sortie 2 Connexion du deuxième dispositif d'affichage HDMI

Insérez maintainant le bloc d'alimentation du répartiteur HDMI dans une prise avec terre correctement câblée et allumez les appareils connectés par cable HDMI. Le répartiteur est ensuite opérationnel.

Remarque: Notez que c'est à la sortie HDMI 2 (output) que la résolution maximale est définie. Pour cela, commencez par connecter à la sortie 2 l'appareil à la résolution la plus faible.

Après la déconnexion du réseau, c'est le répartiteur qui se charge des réglages maximums de la sortie HDMI 2. Pour pouvoir garantir un bon fonctionnement, nous recommendons de raccorder à la sortie HDMI (output) l'appareil qui a la capacité de configuration (résolution) la plus faible.

Remarque: Pour les résolutions UHD, vous noterez qu'il ne faut pas dépasser une longueur de cable de 5 m sous peine d'obtenir des images de qualité moindre (entree HDMI + sortie HDMI = longueur totale).

5. Consignes de sécurité et clause de non-responsabilité

N'essayez jamais d'effectuer de votre propre chef des travaux de réparation ou des transformations sur l'appareil. L'appareil n'est hors tension que lorsque la prise est débranchée. Le fabricant decline toute responsabilité pour des dommages directs ou indirects qui résultatais d'une installation ou d'une utilisation incorrecte.

L'utilisation de l'appareil en plein air est interdite. Veuillez donc l'utiliser uniquement dans des zones sèches. Protégez-le d'une humidité élevée, de l'eau et de la neige. Maintenez l'appareil impératifement éloigné de températures élevées.

N'expose pas l'appareil à des changements de température brusques ou de fortes vibrations car elles pourraient endommager les pieces électroniques. Véri-fiez l'appareil avant l'utilisation, pour détecter des dommages eventuels. L'appa-reil ne devrait pas été utilisé s'il a reçu un coup ou a été autrement endommaged.

Veuillez respecter également les dispositions et restrictions nationales. N'utilise pas l'appareil à d'autres fins que celles décrites dans le present mode d'emploi. Ce produit n'est pas un jouet. Maintenez-le hors de la portée des enfants ou des personnes handicapées sur le plan mental. Toute réparation ou modification qui n'est pas effectué par le fournisseur initial entraine l'annulation de la garantie. Les spécifications de l'appareil peuvent être modifiées sans indication préalable.

6. Informations sur la mise au rebut de vos apparéils

Les apparêils ELECTriques et ELECTRONiques ne doivent pas, selon la directive européen DEEE, être jetés dans les ordures menagères. Leurs composants doivent être éliminés ou recyclés séparément, car des composants toxiques ou dangereux pourraient endommager l'environnement à long terme en cas d'élimination incorrecte. En tant que consommateur en vertu de la loi allemande sur les équipements ELECTriques et ELECTRONiques (ElektroG), vous étés obligé de returner gratuitement les apparêils ELECTriques et ELECTRONiques à la fin de leur durée de vie au fabricant, au point de vente ou dans des points de collecte publique prévus à cet effet. Les détails sont régles par le droit national correspondant. Le symbole sur le produit, le mode d'emploi et / ou l'emballage indique ces dispositions. Avec la séparation de matières, le recyclage et l'élimination d'appareils usages, vous apportez une contribution importante à la protection de l'environnement.

Directive DEEE : 2012/19/UE
DEEE Numéro de registre : DE 67896761

La société WD Plus GmbH déclare par la présente que l'appareil 305862 est conforme aux exigences fondamentales et aux autres dispositions pertinentes. Pour obtenir une déclaration de conformité complète, adressez-vous à : WD Plus GmbH, Wohlenbergstraße 16, 30179 Hanovre
