Type de produit	Broyeur
Puissance	1000 W
Vitesse à vide	12 000 tr/min
Diamètre du disque	115 mm
Poids	1,8 kg
Dimensions	30 x 10 x 10 cm
Utilisation	Idéal pour le meulage, le polissage et la découpe de divers matériaux
Système de protection	Protection contre les surcharges
Ergonomie	Poignée latérale pour un meilleur contrôle
Maintenance	Vérifier régulièrement l'état des balais et nettoyer les orifices de ventilation
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation
Garantie	2 ans
Accessoires inclus	Disque de meulage, clé de service

FOIRE AUX QUESTIONS - DWE4117 DEWALT

Comment puis-je changer le disque de mon broyeur DEWALT DWE4117 ?

Pour changer le disque, débranchez l'outil, retirez le couvercle de protection, puis utilisez la clé fournie pour desserrer et retirer l'écrou de fixation du disque. Remplacez le disque, resserrez l'écrou et remettez le couvercle.

Quel type de disque puis-je utiliser avec le DEWALT DWE4117 ?

Le DEWALT DWE4117 est compatible avec des disques de 115 mm de diamètre. Assurez-vous d'utiliser des disques adaptés à la tâche, comme ceux pour le meulage ou la découpe de métal.

Mon broyeur ne démarre pas, que dois-je faire ?

Vérifiez d'abord que l'outil est bien branché et que la prise fonctionne. Assurez-vous également que le bouton de verrouillage de l'arbre est bien relâché. Si le problème persiste, il peut être nécessaire de contacter un service de réparation.

Comment nettoyer mon broyeur DEWALT DWE4117 après utilisation ?

Débranchez l'outil et utilisez une brosse douce pour enlever les débris. Évitez d'utiliser de l'eau ou des liquides pour nettoyer l'intérieur de l'outil. Assurez-vous également que les évents de ventilation sont dégagés.

Quelle est la puissance du moteur du DEWALT DWE4117 ?

Le DEWALT DWE4117 est équipé d'un moteur de 900 W, ce qui lui permet de réaliser des travaux de meulage et de découpe efficacement.

Quels sont les accessoires recommandés pour le DEWALT DWE4117 ?

Il est recommandé d'utiliser des disques de meulage et de découpe DEWALT, ainsi que des protège-mains et des lunettes de sécurité pour assurer une utilisation en toute sécurité.

Comment puis-je éviter la surchauffe de mon broyeur ?

Pour éviter la surchauffe, ne bloquez pas les évents de ventilation, faites des pauses régulières lors d'une utilisation prolongée et choisissez le bon disque pour le matériau que vous travaillez.

Où puis-je trouver des pièces de rechange pour mon DEWALT DWE4117 ?

Les pièces de rechange peuvent être commandées auprès des revendeurs DEWALT, sur le site web officiel de DEWALT ou auprès de centres de service agréés.

MODE D'EMPLOI DWE4117 DEWALT

Français (traduction de la notice d'instructions originale) 41

Vous avez choisi un outil DEWALT. Des années d'expérience, de développement de produits et d'innovation ont fait de DEWALT l'un des partenaires les plus fiables pour les utilisateurs d'outils électriques professionnels.

Caractéristiques techniques

		DWE4016 DWE4117
Tension V	CA	230 230
Royaume-Uni et Irlande V	CA	230 230
Type 5 5
Puissance utile A 750 950
Fréquence Hz 50 50
Vitesse à vide/nominale min	-1	11000 12000
Diamètre Disque de meulage mm 115 125
Épaisseur Disque de meulage mm 6,4	6,4
Diamètre Disque de découpe	mm 115		125
Épaisseur Disque de découpe (maxi)	mm	1,6	3
Type de disque		27 27
Diamètre de l'arbre M14 M14
Poids	kg	1,91	1,99

Valeurs sonores et/ou valeurs des vibrations (somme vectorielle triaxiale) selon la norme EN62841-2-3:

L_PA (niveau de pression sonore émis)	dB(A)	90	93
L_WA (niveau de puissance sonore)	dB(A)	98	101
K (incertitude pour le niveau sonore donné)	dB(A)	3	3
Meulage de surface
Valeur d'émission de vibrations a_h, AG =	m/2	7,6	7,7
Incertitude K =	m/3	1,5	1,5
Découpe
Valeur des vibrations émises a_h, CO = m/s	2	6,6	6,6
Incertitude K =	m/3	1,5	1,5

Le niveau sonore et/ou des vibrations émises indiqués dans ce feuillet d'informations ont été mesurés conformément à une méthode de test normalisée établie dans par la norme EN62841 et ils peuvent être utilisés pour comparer un outil à un autre. Ils peuvent également être utilisés pour effectuer une évaluation préliminaire de l'exposition.

▲VERTISSEMENT : le niveau sonore et/ou de vibrations

émis déclaré correspond aux applications principales de l'outil. Cependant, si l'outil est utilisé pour des applications différentes, avec des accessoires différents ou qu'il est mal entretenu, le niveau sonore et/ou de vibrations émis peut varier. Ces éléments peuvent augmenter considérablement le niveau d'exposition sur la durée totale de travail. Toute estimation du degré d'exposition aux vibrations et/ou au bruit doit également prendre en compte les heures où l'outil est éteint ou

lorsqu'il est en marche sans effectuer aucune tâche. Ces éléments peuvent sensiblement réduire le niveau d'exposition sur la durée totale de travail.

Identifiez et déterminez les mesures de sécurité supplémentaires pouvant protéger l'utilisateur des effets des vibrations et/ou du bruit, comme par exemple l'entretien de l'outil et des accessoires, le fait de conserver les mains au chaud (pertinent pour les vibrations) et d'organiser les méthodes de travail.

AVERTISSEMENT : meuler de la tôle métallique fine ou de grandes surfaces de structures pouvant facilement vibrer peut considérablement augmenter les émissions sonores totales (jusqu'à 15 dB) par rapport aux valeurs sonores déclarées. Des mesures, comme l'installation de lourds tapis amortisseurs souples, doivent, autant que possible, être mises en place pour empêcher ces émissions sonores. L'augmentation des émissions sonores doit également être prise en compte, à la fois pour l'évaluation des risques dus à l'exposition au bruit et pour le choix des protections auditives les mieux adaptées.

Déclaration de conformité CE

Directive Machines

CE

Meuleuses d'angle

DWE4016, DWE4117

DEWALT certifie que les produits décrits dans la section Caractéristiques techniques sont en conformité avec : 2006/42/CE, EN62841-1:2015 +A11:2022 EN IEC 62841-2-3:2021 +A11:2021. Ces produits sont également conformes aux directives 2014/30/UE et 2011/65/UE. Pour obtenir plus de précisions, prenez contact avec DEWALT à l'adresse qui suit ou consultez la dernière page de la notice. Le soussigné est responsable de la compilation du dossier technique et il fait cette déclaration au nom de DEWALT.

M. Rengul

Markus Rompel

Vice-Président Ingénierie, PTE-Europe DEWALT, Richard-Klinger-Strasse 11, 65510, Idstein, Allemagne 12.20.2023

AVERTISSEMENT : afin de réduire le risque de blessure, lisez le manuel d'instruction.

Définitions : consignes de sécurité

Les définitions ci-dessous décrivent le niveau de gravité de chaque mot signalétique. Lisez le manuel de l'utilisateur et soyez attentif à ces symboles.

DANGER : indique une situation dangereuse imminente qui, si elle n'est pas évitée, entraînera des blessures graves ou mortelles.

AVERTISSEMENT : indique une situation dangereuse potentielle qui, si elle n'est pas évitée, pourrait entraîner des blessures graves ou mortelles.

ATTENTION : indique une situation dangereuse potentielle qui, si elle n'est pas évitée, pourrait entraîner des blessures minimes ou modérées.

AVIS : indique une pratique ne posant aucun risque de dommages corporels, mais qui par contre, si rien n'est fait pour l'éviter, pourrait poser des risques de dommages matériels.

dique un risque d'électrocution.

Adique un risque d'incendie.

CONSIGNES DE SÉCURITÉ GÉNÉRALES PROPRES AUX OUTILS ÉLECTRIQUES

AVERTISSEMENT : veuillez lire tous les avertissements de sécurité, toutes les instructions, illustrations et spécifications fournies avec cet outil électrique. Le non respect des instructions listées ci-dessous peut conduire à des chocs électriques, des incendies et/ou de graves blessures.

CONSERVER TOUTES CES DIRECTIVES ET CONSIGNES À TITRE DE RÉFÉRENCE

Le terme « outil électrique » mentionné dans les avertissements ci-après se rapporte aux outils alimentés sur secteur (avec fil) ou par piles (sans fil).

1) Sécurité – Aire de Travail

a) Maintenir l'aire de travail propre et bien éclairée. Les lieux sombres ou encombrés sont propices aux accidents.
b) Ne pas utiliser un outil électrique dans un milieu déflagrant, comme en présence de liquides, gaz ou poussières inflammables. Les outils électriques peuvent produire des étincelles qui pourraient enflammer toute émanation ou poussière ambiante.
c) Maintenir à l'écart les enfants, ou toute autre personne, lors de l'utilisation d'un outil électrique. Toute distraction pourrait faire perdre la maîtrise de l'appareil.

2) Sécurité – Électricité

a) La fiche électrique de l'outil doit correspondre à la prise murale. Ne modifier la fiche en aucune façon. Ne pas utiliser de fiche d'adaptation avec un outil électrique mis à la terre (masse). L'utilisation de fiches d'origine et de prises appropriées réduira tout risque de décharges électriques.
b) Éviter tout contact corporel avec des éléments mis à la terre comme : tuyaux, radiateurs, cuisinières ou réfrigérateurs. Les risques de décharges électriques augmentent lorsque le corps est mis à la terre.

c) Ne pas exposer les outils électriques à la pluie ou à l'humidité. Tout contact d'un outil électrique avec un liquide augmente les risques de décharges électriques.

d) Ne pas utiliser le cordon de façon abusive. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Protéger le cordon de toute source de chaleur, de l'huile, et de tout bord tranchant ou pièce mobile. Les cordons endommagés ou emmêlés augmentent les risques de décharges électriques.

e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser systématiquement une rallonge conçue à cet effet. Cela diminuera tout risque de décharges électriques.

f) Si on ne peut éviter d'utiliser un outil électrique en milieu humide, utiliser un circuit protégé par un dispositif de courant résiduel (RCD). Cela réduira tout risque de décharges électriques.

3) Sécurité Individuelle

a) Rester systématiquement vigilant et faire preuve de jugement lorsqu'on utilise un outil électrique. Ne pas utiliser d'outil électrique en cas de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Tout moment d'inattention pendant l'utilisation d'un outil électrique comporte des risques de dommages corporels graves.

b) Porter un équipement de protection individuel. Porter systématiquement un dispositif de protection oculaire. Le fait de porter un masque anti-poussières, des chaussures antidérapantes, un casque de sécurité ou un dispositif de protection auditive, lorsque la situation le requiert, réduira les risques de dommages corporels.

c) Prévenir tout démarrage accidentel. S'assurer que l'interrupteur est en position d'arrêt avant de brancher l'outil sur le secteur et/ou à la batterie, ou de le ramasser ou le transporter. Transporter un outil le doigt sur l'interrupteur ou brancher un outil électrique alors que l'interrupteur est en position de marche invite les accidents.

d) Retirer toute clé de réglage avant de démarrer l'outil. Une clé laissée sur une pièce rotative d'un outil électrique comporte des risques de dommages corporels.

e) Adopter une position stable. Maintenir les pieds bien ancrés au sol et conserver son équilibre en permanence. Cela permettra de mieux maîtriser l'outil électrique en cas de situations imprévues.

f) Porter des vêtements appropriés. Ne porter aucun vêtement ample ou bijou. Maintenir cheveux, vêtements et gants à l'écart des pièces mobiles, car ils pourraient s'y faire prendre.

g) Lorsqu'un dispositif de connexion à un système de dépoussiérage ou d'élimination est fourni, s'assurer qu'il est branché et utilisé correctement. L'utilisation de ces dispositifs peut réduire les risques engendrés par les poussières.

h) Ne pensez pas être à ce point familiarisé avec l'outil après l'avoir utilisé à de nombreuses reprises, au point de ne plus rester vigilant et d'en oublier les consignes de sécurité. Toute action imprudente peut engendrer de graves blessures en une fraction de seconde.

4) Utilisation et Entretien des Outils Électriques

a) Ne pas forcer un outil électrique. Utiliser l'outil approprié au travail en cours. L'outil approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a été conçu.

b) Ne pas utiliser un outil électrique dont l'interrupteur est défectueux. Tout appareil dont l'interrupteur est défectueux est dangereux et doit être réparé.

c) Débranchez la prise du secteur et/ou retirez le bloc-batterie, s'il est amovible, de l'outil électrique avant d'effectuer tout réglage, de changer un accessoire ou de ranger l'outil électrique. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique.

d) Après utilisation, ranger les outils électriques hors de portée des enfants et ne permettre à aucune personne non familière avec son fonctionnement (ou sa notice d'instructions) de l'utiliser. Les outils peuvent être dangereux entre des mains inexpérimentées.

e) Entretenir les outils électriques. Vérifier les pièces mobiles pour s'assurer qu'elles sont bien alignées et tournent librement, qu'elles sont en bon état et ne sont affectées d'aucune condition susceptible de nuire au bon fonctionnement de l'outil. En cas de dommage, faire réparer l'outil électrique avant toute nouvelle utilisation. De nombreux accidents sont causés par des outils mal entretenus.
f) Maintenir tout organe de coupe propre et bien affûté. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à contrôler.
g) Utiliser un outil électrique, ses accessoires, mèches, etc., conformément aux présentes directives et suivant la manière prévue pour ce type particulier d'outil électrique, en tenant compte des conditions de travail et de la tâche à effectuer. L'utilisation d'un outil électrique à des fins autres que celles prévues est potentiellement dangereuse.
h) Maintenez toutes les poignées et surfaces de préhension sèches, propres et exemptes d'huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil correctement en cas de situations inattendues.

5) Réparation

a) Faire entretenir les outils électriques par un réparateur qualifié en n'utilisant que des pièces de rechange identiques. Cela permettra de préserver l'intégrité de l'outil électrique et la sécurité de l'utilisateur.

CONSIGNES DE SÉCURITÉ POUR TOUTES LES OPÉRATIONS

Avertissements de sécurité courants propres aux opérations de meulage et de découpe

a) Cet outil électrique peut être utilisé comme meuleuse ou outil de découpe. Veillez à lire tous les avertissements, toutes les consignes et toutes les illustrations liées à la sécurité ainsi que toutes les spécifications fournies avec cet outil électrique. Le non-respect de toutes les instructions listées ci-dessous peut occasionner des décharges électriques, des incendies et/ou de graves blessures.
b) Les opérations de ponçage, brossage métallique et polissage ne sont pas recommandées avec cet outil électrique. Les opérations pour lesquelles l'outil électrique n'a pas été conçu peuvent engendrer des risques et occasionner des blessures.
c) Ne modifiez pas cet outil pour le faire fonctionner d'une façon non spécifiquement prévue et mentionnée par son fabricant. Une telle modification pourrait entraîner une perte de contrôle et occasionner de graves blessures.
d) N'utilisez que les accessoires spécifiquement conçus et recommandés par le fabricant de l'outil. Le fait que l'accessoire puisse être fixé à votre outil électrique ne veut pas forcément dire que son utilisation est sans risque.
e) La vitesse nominale des accessoires doit être au moins équivalente à la vitesse maximum indiquée sur l'outil électrique. Les accessoires qui fonctionnent plus vite que leur vitesse nominale peuvent rompre et voler en éclats.
f) Le diamètre extérieur et l'épaisseur de votre accessoire doivent correspondre à la capacité nominale de votre outil électrique. Des accessoires mal dimensionnés ne peuvent pas être correctement protégés et maîtrisés.
g) La taille de l'élément de fixation de l'accessoire doit correspondre à la taille des éléments de fixation de l'outil

électrique. Les accessoires qui ne correspondent pas aux éléments de fixation de l'outil électrique tournent de façon déséquilibrée, ils vibrent de façon excessive et peuvent provoquer la perte de contrôle de l'outil.

h) N'utilisez aucun accessoire endommagé. Avant toute utilisation, contrôlez sur tous les accessoires comme les disques abrasifs par exemple, l'absence d'ébréchures ou de fissures, l'absence de fissures ou d'usure excessive sur les patins-supports ou l'absence de fibres détachées ou cassées sur les brosses métalliques. Si l'outil électrique ou l'accessoire chutent, vérifiez l'absence de dommages ou installez un accessoire en bon état. Après avoir inspecté et installé un accessoire, éloignez-vous et toutes les personnes présentes du plan de rotation de l'accessoire et laissez tourner l'outil électrique une minute à sa vitesse à vide maximale. Les accessoires endommagés se brisent généralement au cours de cette durée de test.
i) Portez des équipements de protection individuelle. En fonction de l'intervention, utilisez un écran facial ou des lunettes de sécurité. Le cas échéant, portez un masque anti-poussière, des protections auditives, des gants et un tablier d'atelier capables de stopper tout fragment d'abrasif ou provenant de l'ouvrage. La protection oculaire doit être capable d'arrêter les débris générés par les diverses opérations. Le masque anti-poussière ou le respirateur doivent pouvoir filtrer les particules générées par votre intervention. Les expositions prolongées à un niveau de bruit élevé peuvent provoquer une perte de l'acuité auditive.
j) Maintenez tous les spectateurs à une distance sûre de la zone d'intervention. Toute personne qui pénètre dans la zone de travail doit porter des équipements de protection individuelle. Des débris provenant de l'ouvrage ou d'un accessoire brisé peuvent être éjectés et occasionner des blessures au-delà de la zone de travail immédiate.
k) Ne tenez l'outil électrique que par ses surfaces de préhension isolées lorsque vous intervenez là où l'organe de coupe peut entrer en contact avec des fils cachés ou son propre cordon. Tout contact de l'organe de coupe avec un fil sous tension peut mettre les parties métalliques exposées de l'outil sous tension et provoquer une décharge électrique à l'utilisateur.
1) Maintenez le cordon électrique loin de l'accessoire en rotation. Si vous perdez le contrôle de l'outil, le cordon peut être sectionné ou abîmé et vos bras ou mains peuvent entrer en contact avec l'accessoire en rotation.
m) Ne reposez jamais l'outil électrique avant que l'accessoire ne soit complètement arrêté. L'accessoire en rotation pourrait sinon accrocher la surface et rendre l'outil électrique incontrôlable.
n) Ne faites pas fonctionner l'outil électrique en le tenant contre votre flan. Tout contact accidentel avec l'accessoire en rotation pourrait accrocher vos vêtements, et attirer l'accessoire vers votre corps.
o) Nettoyez régulièrement les orifices d'aération de l'outil électrique. Le ventilateur du moteur attire la poussière à l'intérieur du boîtier et une accumulation excessive de poussières métalliques peut conduire à un risque électrique.
p) Ne faites pas fonctionner l'outil électrique à proximité de matières inflammables. Des étincelles pourraient enflammer ces matières.
q) N'utilisez pas d'accessoires nécessitant l'utilisation de fluides de refroidissement. L'utilisation d'eau ou de tout autre

fluide de refroidissement peut occasionner une électrocution ou une décharge électrique.

AUTRES CONSIGNES DE SÉCURITÉ POUR TOUTES LES OPÉRATIONS

Rebond et avertissements s'y rapportant

Les rebonds sont la conséquence du pincement ou du grippage d'un disque, d'un patin-support, d'une brosse ou de tout autre accessoire en rotation. Le pincement ou le grippage provoque le blocage rapide de l'accessoire en rotation entraînant alors l'outil électrique hors de contrôle dans la direction opposée au sens de rotation de l'accessoire au niveau du point de grippage.

Par exemple, si un disque abrasif reste grippé ou pincé dans l'ouvrage, le bord du disque engagé au niveau du point de grippage peut creuser la surface du matériau et provoquer le soulèvement ou le rebond du disque. Le disque peut être projeté vers l'utilisateur ou à l'opposé, selon le sens du mouvement du disque au point de pincement. Dans ces conditions, il peut aussi arriver que les disques abrasifs se brisent.

Les rebonds sont le résultat d'une utilisation inappropriée de l'outil et/ou de conditions ou de procédures d'exécution incorrectes et ils peuvent être évités en prenant les précautions adéquates énoncées ci-dessous :

a) Maintenez fermement l'outil électrique à deux mains et placez votre corps et vos bras de manière à pouvoir résister à la force d'un rebond. Utilisez toujours la poignée auxiliaire, si elle existe, pour pouvoir maîtriser l'outil au mieux en cas de rebond ou de retour de couple au démarrage. L'utilisateur peut contrôler les retours de couple ou la force des rebonds si des précautions adéquates sont prises.
b) Ne placez jamais votre main près de l'accessoire en rotation. L'accessoire pourrait rebondir sur vos mains.
c) Ne placez pas votre corps dans la zone où l'outil pourrait se déplacer en cas de rebond. Un rebond propulse l'outil dans la direction opposée au mouvement du disque au niveau du point de grippage.
d) Soyez particulièrement vigilant lors vous travaillez dans des coins, sur les arêtes, etc. Évitez de faire tressauter ou de faire accrocher l'accessoire. Les angles, les arêtes ou les tressautements de l'outil ont tendance à retenir l'accessoire en rotation et à provoquer la perte de contrôle de l'outil ou des rebonds.
e) N'installez pas de chaîne de scie, de la lame à sculpter, de disque diamant segmenté dont l'espace périphérique dépasse 10 mm ou de lame de scie à dents. Ces lames provoquent de fréquents rebonds et des pertes de contrôle.

Avertissements de sécurité spécifiques propres aux opérations de meulage et de découpe

a) N'utilisez que les types de disque recommandés pour votre outil électrique et la protection spécifiquement conçue pour le disque sélectionné. Les disques non conçus pour l'outil électrique ne peuvent pas être correctement protégés et ils sont dangereux.
b) La surface de meulage des disques enfoncés au centre doit être fixée sous le plat de la lèvre de protection. Un disque mal monté qui dépasse du bord du carter de protection ne peut pas être correctement protégé.
c) Le carter de protection doit être fermement fixé à l'outil et positionné de la manière la plus sûre possible et en minimisant l'exposition du disque dans la direction de l'opérateur. Le carter de protection doit protéger l'utilisateur

contre les fragments de disque cassés, le contact accidentel et des étincelles qui pourraient enflammer les vêtements.

d) Les disques ne doivent être utilisés que pour les applications spécifiées. Ne meulez par exemple pas avec le côté d'un disque de découpe. Les disques de découpe abrasifs sont prévus pour le meulage périphérique, toute force latérale appliquée sur ces disques peut les faire voler en éclats.
e) Utilisez toujours des brides de disque en bon état, ayant la dimension et la forme appropriées au disque choisi. Les brides de disque servent de support aux disques, réduisant ainsi les possibilités de rupture. Les brides des disques de découpe peuvent différer des brides des disques à meuler.
f) N'utilisez pas les disques usés provenant de plus gros outils. Les disques conçus pour des outils électriques plus gros ne sont pas adaptés pour les vitesses plus rapides des outils plus petits et ils peuvent voler en éclats.
g) Si vous utilisez des disques à double usage, veillez à toujours utiliser le bon carter de protection en fonction de l'opération effectuée. L'utilisation d'un carter de protection inadapté peut ne pas apporter le niveau de protection attendu et entraîner de graves blessures.

Avertissements de sécurité supplémentaires propres aux opérations de découpe

a) Ne bloquez pas les disques de découpe et n'exercez pas une trop forte pression dessus. Ne tentez pas de réaliser des découpes trop profondes. Une pression excessive sur le disque augmente la charge imposée à l'outil et les possibilités de torsion ou de grippage du disque dans la coupe et par conséquent les risques de rebonds ou de ruptures.
b) Ne placez pas votre corps dans l'alignement ou derrière le disque en rotation. Lorsque le disque s'éloigne de votre corps, le rebond possible peut le propulser avec l'outil électrique directement vers vous.
c) Quand le disque se coincide ou quand la coupe est interrompue pour une raison quelconque, mettez l'outil hors tension et maintenez-le jusqu'à ce qu'il s'arrête complètement. Ne tentez jamais de retirer un disque de découpe de la coupe s'il est encore en mouvement, un rebond pourrait sinon se produire. Cherchez la cause du coïncement du disque et appliquez les actions correctives afin de la supprimer.
d) Ne recommencez pas la coupe dans l'ouvrage. Laissez le disque tourner à plein régime puis ré-entrez le prudemment dans la coupe. Le disque pourrait se coincer, sortir de la coupe ou rebondir si l'outil électrique était remis en marche à l'intérieur de l'ouvrage.
e) Soutenez les panneaux ou les grandes pièces afin de réduire le risque de coïncement ou de grippage du disque. Les ouvrages de grande taille ont tendance à s'affaisser sous leur propre poids. Des supports doivent être placés sous l'ouvrage, près de la ligne de coupe et sur les bords de l'ouvrage, des deux côtés du disque.
f) Soyez particulièrement vigilant lorsque vous effectuez des "découpes de cavités" dans des murs existants ou que vous procédez à des découpes à l'aveugle. La saillie du disque peut sectionner des canalisations de gaz ou d'eau, des fils électriques ou des objets pouvant provoquer des rebonds.
g) N'effectuez aucune découpe non rectiligne (en courbe). Une pression excessive sur le disque augmente la charge imposée à l'outil et les possibilités de torsion ou de grippage du disque dans la coupe et par conséquent les risques de rebonds ou de ruptures et de graves blessures.

Risques résiduels

Malgré la mise en œuvre des normes de sécurité applicables et la présence de dispositifs de sécurité, certains risques résiduels ne peuvent pas être évités. Ils comprennent :

• Les troubles de l'ouïe.
- Les risques de blessures dus à la projection de particules.
- Les risques de brûlures dus à des accessoires ayant chauffé pendant leur fonctionnement.
- Les risques de blessures dus à une utilisation prolongée.
• Le risque lié à la poussière de substances dangereuses.

CONSERVEZ CES INSTRUCTIONS

Sécurité électrique

Le moteur électrique a été conçu pour fonctionner à une tension unique. Assurez-vous toujours que l'alimentation électrique correspond à la tension mentionnée sur la plaque signalétique.

Votre outil DEWALT dispose d'une double isolation conforme à la norme EN62841 ; aucun raccordement à la terre n'est donc nécessaire.

▲VERTISSEMENT : nous recommandons l'utilisation d'un dispositif différentiel à courant résiduel calibré à 30mA ou moins. Ce produit est conçu pour être utilisé avec un transformateur de protection fabriqué conformément aux norme BSEN61558 et BS4343. Ne travaillez jamais sans que ce transformateur ne soit en place.

Si le cordon d'alimentation est endommagé, il ne doit être remplacé que par DEWALT ou un prestataire de services agréé.

Remplacer la prise de courant (RU et Irlande uniquement)

Si une nouvelle prise électrique doit être installée :

• Jetez l'ancienne prise de façon appropriée.
• Raccordez le fil marron à la phase de la prise.
• Raccordez le fil bleu au neutre.

AVERTISSEMENT : aucun branchement ne doit être fait à la borne de terre.

Respectez les instructions d'installation fournies avec les prises de bonne qualité. Fusible recommandé : 13 A.

Utiliser une rallonge électrique

Si vous avez besoin d'une rallonge électrique, n'utilisez qu'une rallonge à 3 fils, homologuée et parfaitement adaptée à la puissance absorbée de cet outil (consultez la section

Caractéristiques techniques). La section du conducteur doit être de 1,5 mm² minimum et sa longueur maximum de 30 m. Si vous utilisez un enrouleur de câble, veillez à toujours dérouler le câble complètement.

Contenu de l'emballage

L'emballage contient :

1Meuleused'angle

1 Carter de protection

1Poignéelatérale

1 Jeu de brides

1 Clé à six pans

1Noticed'utilisation

- Vérifiez que l'outil et ses pièces ou accessoires n'ont pas été endommagés pendant le transport.

- Prenez le temps de lire intégralement cette notice et de parfaitement la comprendre avant l'utilisation.

Marquages apposés sur l'outil

Les pictogrammes suivants sont présents sur l'outil :

Les pictogrammes suivants sont présents sur l'outil :

Portez des protections auditives.

Portez une protection oculaire.

Rayonnement visible. Ne regardez pas directement la lumière.

Utilisez toujours l'outil à deux mains.

N'utilisez pas de carter de protection de type B pour les opérations de découpe.

Emplacement du code date (Fig. A)

Le code de la date de fabrication 10 est composé de l'année en 4 chiffres, suivie de la semaine en 2 chiffres, suivie de 2 chiffres représentant le code de l'usine.

Présentation (Fig. A)

AVERTISSEMENT : ne modifiez jamais l'appareil électrique ni aucune de ses pièces. Il existe sinon un risque de blessures ou de dommages.

1 Interrupteur Marche/Arrêt
2 Bouton de verrouillage de l'arbre
3 Carter de protection
4 Poignée latérale

Utilisation Prévue

Votre meuleuse a été conçue pour les opérations de meulage et de découpe professionnelles.

nE L'UTILIsEZ pas dans un environnement humide ou en présence de liquides ou de gaz inflammables.

Ces meuleuses d'angle à haut rendement sont des outils électriques professionnels.

nE LalssEZ pas les enfants entrer en contact avec l'outil. Les utilisateurs inexpérimentés doivent être surveillés quand ils utilisent cet outil.

DANGER : n'utilisez pas l'outil pour découper ou sculpter du bois. N'utilisez aucune lame à dents d'aucune sorte. De graves blessures pourraient en résulter.

- Ce produit n'est pas destiné à être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou intellectuelles réduites ou qui manquent d'expérience, de connaissances ou d'aptitudes, à moins qu'elles ne soient surveillées par une personne responsable de leur sécurité. Ne laissez jamais les enfants seuls avec ce produit.

Fonction Démarrage progressif

La fonction Démarrage progressif permet d'augmenter la vitesse progressivement et d'éviter la secousse initiale du démarrage. Cette fonctionnalité est particulièrement utile pour travailler dans des espaces réduits.

Fonction Coupure de courant

La fonction Coupure électrique empêche le redémarrage de la meuleuse sans que l'interrupteur ne soit actionné en cas de coupure de l'alimentation électrique.

MONTAGE ET RÉGLAGES

▲VERTISSEMENT : afin de réduire tout risque de blessure, éteignez et débranchez l'outil de la source d'alimentation avant d'effectuer toute opération de réglage ou de retirer/installer toute pièce ou accessoire. Un démarrage accidentel peut occasionner des blessures.

Carters de protection

ATTENTION : les carters de protection doivent être utilisés avec tous les disques de meulage, disques de découpe, disques de ponçage à lamelles, brosses métalliques et disques-brosses. Consultez la figure A pour savoir quels carters de protection sont fournies avec la machine. Certaines opérations peuvent nécessiter l'achat du bon carter de protection auprès de votre revendeur local ou de votre centre d'assistance agréé.

ATTENTION : si vous utilisez un carter de protection pour disque de type A (découpe) pour meuler de face, il se peut que le carter de protection du disque soit gêné par l'ouvrage et que la maîtrise de l'outil en soit diminuée.

ATTENTION : si vous utilisez un carter de protection pour disque de type B (meulage) pour les opérations de découpe avec disques abrasifs liés, il existe un risque important d'exposition à des étincelles et à des particules ou à des fragments du disque si ce dernier éclate.

ATTENTION : si vous utilisez un carter de protection pour disque de type A (découpe) ou de type B (meulage) pour des opérations de découpe ou de meulage de face de béton ou de matériaux de maçonnerie, il existe un risque important d'exposition à la poussière ou de perte de contrôle qui peuvent occasionner un rebond.

REMaRQUE : le meulage et la découpe de chants peuvent être réalisés avec des disques de type 27, conçus spécifiquement pour ces types d'opérations. Les disques de 6 mm d'épaisseur sont conçus pour meuleur les surfaces alors que l'étiquette du fabricant des disques de type 27 plus fins doit être contrôlée pour savoir s'ils peuvent être utilisés pour meuler les surfaces ou uniquement pour le meulage/la découpe de chants. Un carter de protection de disque de Type A (découpe) doit être utilisé avec tous les disques avec lesquels le meulage de surfaces est interdit. Un carter de protection de disque de type A (découpe) (précédemment appelé type 1/41) doit être utilisé avec tous les disques double usage (meulage et découpe abrasive). La découpe peut également être effectuée avec un disque type 1/41 et un carter de protection pour disque de découpe de type A, précédemment appelé carter de type 1/41.

REMaRQUE : consultez le tableau Utilisations des accessoires et carters de protection pour pouvoir choisir la bonne combinaison carter de protection/accessoire.

Installer la poignée latérale (Fig. B)

AVERTISSEMENT : avant d'utiliser l'outil, vérifiez que la poignée est fermement fixée.

▲VERTISSEMENT : la poignée latérale doit toujours être utilisée afin de pouvoir en permanence conserver la maîtrise de l'outil.

Vissez fermement la poignée latérale 4 dans l'un des trous 6 d'un côté ou de l'autre du bloc-moteur.

Installer et retirer le carter de protection (Fig. C)

ATTENTION : des carters de protection doivent être utilisés avec cette meuleuse.

Pour installer le carter de protection

1. Posez la meuleuse d'angle sur un établi, arbre vers le haut.
2. Abaissez le carter protection 3 (Fig. C1).
3. Placez le carter de protection entre votre corps et l'ouvrage.
4. Serrez la vis 7 qui maintient la bague de serrage autour du col de l'arbre (Fig. C2).

Pour retirer le carter de protection

1. Desserrez la vis 7 qui maintient la bague de serrage autour du col de l'arbre.
2. Soulevez le carter de protection.

Installer et retirer un disque de meulage (Fig. A, D, E)

AVERTISSEMENT : n'utilisez aucun accessoire qui soit endommagé.
1. Placez l'outil sur un établi, carter de protection vers le haut.
2. Ajustez correctement la bride-support 8 sur l'arbre 9 (Fig. D).
3. Placez le disque 5 sur la bride 8. Quand vous installez un disque avec un centre bombé, veillez à ce que ce centre bombé 11 pointe vers la bride 8.
4. Vissez la bride extérieure 12 sur l'arbre 9 (Fig. E). La bague sur la bride 13 doit pointer vers le disque si vous installez un disque de meulage.
5. Enfoncez le bouton de verrouillage de l'arbre 2 et faites tourner l'arbre 9 jusqu'à ce qu'il soit verrouillé.
6. Serrez la bride 12 à l'aide de la clé à six pans fournie.
7. Libérez le dispositif de verrouillage de l'arbre.
8. Pour retirer le disque, desserrez la bride 12 à l'aide de la clé à six pans fournie.

Avant l'utilisation

• Installez le carter de protection et le bon disque. N'utilisez jamais des disques trop usés.
• Assurez-vous que les brides, extérieure et intérieure, sont correctement installées. Respectez les instructions données dans le tableau Accessoires et carters de protection.
• Assurez-vous que le disque tourne dans le sens des flèches marquées sur l'accessoire et l'outil.

FONCTIONNEMENT

Instructions pour l'utilisation

AVERTISSEMENT : respectez toujours les consignes de sécurité et la réglementation applicable.
▲VERTISSEMENT : pour réduire tout risque de dommages corporels graves, arrêter et débrancher l'outil avant tout réglage ou avant de retirer ou installer toute pièce ou tout accessoire. Tout démarrage accidentel pourrait causer des dommages corporels.

AVERTISSEMENT :

• Veillez à ce que tous les éléments à meuler ou à découper soient parfaitement sécurisés en place.
• Sécurisez et soutenez l'ouvrage. Utilisez des pinces ou un étau pour fixer et soutenir l'ouvrage sur une plateforme stable. Il est important de fixer et de soutenir fermement afin d'éviter tout mouvement de l'ouvrage et toute perte de contrôle. Le mouvement

de l'ouvrage ou la perte de contrôle peuvent créer un risque et entraîner des blessures.

- Soutenez les panneaux ou les grandes pièces afin de réduire le risque de coïncement ou de grippage du disque.

Les ouvrages de grande taille ont tendance à s'affaisser sous leur propre poids. Des supports doivent être placés sous l'ouvrage, près de la ligne de coupe et sur les bords de l'ouvrage, des deux côtés du disque.

• Portez toujours des gants de travail appropriés pour utiliser cet outil.
  • L'équipement devient très chaud pendant l'utilisation.
• N'appuyez pas trop sur l'outil. N'exercez aucune pression latérale sur le disque.
• Installez toujours le carter de protection et le bon disque. N'utilisez jamais des disques trop usés.
• Assurez-vous que les brides, extérieure et intérieure, sont correctement installées.
• Assurez-vous que le disque tourne dans le sens des flèches marquées sur l'accessoire et l'outil.
• Évitez toute surcharge. Si l'outil devient trop chaud, laissez-le tourner à vide quelques minutes pour refroidir l'accessoire. Ne touchez pas les accessoires avant qu'ils aient refroidi. Les disques deviennent très chauds pendant l'utilisation.
• Ne travaillez jamais avec la meule boisseau sans qu'un carter de protection adapté ne soit installé.
• N'utilisez pas l'outil électrique avec un support de coupe.
• N'utilisez jamais de tampons avec des produits abrasifs liés.
• N'oubliez pas que le disque continue à tourner après l'extinction de l'outil.

Position correcte des mains (Fig. F)

▲VERTISSEMENT : afin de réduire tout risque de graves blessures, veillez à TOUJOURS respecter la position des mains recommandée et illustrée.

▲VERTISSEMENT : afin de réduire tout risque de blessures graves, maintenez TOUJOURS l'outil fermement afin de pouvoir anticiper toute réaction soudaine.

La position correcte des mains requiert une main sur la poignée latérale 4, et l'autre sur le boîtier de l'outil, comme illustré en Fig. F.

Interrupteurs

AVERTISSEMENT : ne démarrez ni n'arrêtez pas l'outil s'il est en contact avec une quelconque surface.

AVERTISSEMENT : avant d'utiliser l'outil, vérifiez que la poignée est fermement fixée.

Commutateur du jeu de coulisse (Fig. A)

Pour démarrer l'outil, faites glisser le commutateur on/off curseur 1 vers l'avant de l'outil. Pour arrêter l'outil, relâcher l'interrupteur à glissière Marche/Arrêt.

Pour un fonctionnement continu, faites glisser le commutateur vers l'avant de l'outil et appuyez sur la partie avant de l'interrupteur vers l'intérieur.

Pour arrêter l'outil tout en fonctionnant en mode continu, appuyez sur la partie arrière de l'interrupteur à glissière et relâchez.

Bouton de blocage de l'arbre (Fig. A)

Le bouton de blocage de l'arbre 2 est destiné à empêcher la broche de tourner lors de l'installation ou du retrait de la meule. N'utilisez le bouton de blocage de l'arbre que lorsque l'outil est à l'arrêt, débranché du secteur, et après arrêt complet du moteur.

AVIS : pour réduire tout risque de dommages matériels, ne pas actionner le bouton de blocage de l'arbre alors que l'outil est en marche. L'outil pourrait non seulement être endommagé mais tout accessoire installé pourrait se détacher et poser des risques de dommages corporels.

Pour actionner le verrouillage, appuyez sur le bouton de blocage de l'arbre puis faites tourner la broche jusqu'à la bloquer complètement.

Applications métal

Avant d'utiliser l'outil pour des applications métal, assurez-vous que le dispositif à courant résiduel (DCR) a été inséré pour prévenir tout risque résiduel inhérent aux limailles.

Si le courant venait à être coupé par le DCR, rapportez l'outil chez un réparateur agréé DEWALT.

AVERTISSEMENT : dans des conditions de travail extrêmes, des poussières conductrices peuvent s'accumuler à l'intérieur du boîtier de l'appareil lors du travail du métal. Cela pourra provoquer la dégradation de l'isolation protectrice de l'appareil et poser des risques de décharges électriques.

Pour éviter toute accumulation de limailles à l'intérieur de l'appareil, il est recommandé de nettoyer quotidiennement les fentes d'aération. Se reporter à la section Maintenance.

Utilisation de disques à lamelles

▲VERTISSEMENT : accumulation de poussières métalliques. L'utilisation intensive de disques à lamelles pour des applications métal pose des risques accrus de décharges électriques. Pour réduire ces risques, insérer un DCR avant utilisation et nettoyer les fentes d'aération quotidiennement en y soufflant de l'air comprimé conformément aux instructions de maintenance ci-dessous.

MAINTENANCE

Votre outil électrique a été conçu pour fonctionner longtemps avec un minimum de maintenance. Le fonctionnement continu et satisfaisant de l'outil dépendra d'une maintenance adéquate et d'un nettoyage régulier.

AVERTISSEMENT : pour réduire tout risque de dommages corporels graves, arrêter et débrancher l'outil avant tout réglage ou avant de retirer ou installer toute pièce ou tout accessoire. Tout démarrage accidentel pourrait causer des dommages corporels.

Balais autorupteurs

Le moteur sera coupé automatiquement pour indiquer que les balais de charbon sont presque usés et qu'il faut effectuer la maintenance de l'outil. Les balais de charbon ne peuvent être remplacés par l'utilisateur. Rapportez l'outil chez un réparateur agréé DEWALT.

Lubrification

Votre outil électrique ne requiert aucune lubrification additionnelle.

Nettoyage

AVERTISSEMENT : risque de décharges électriques et de chocs mécaniques. Débranchez l'appareil électrique de la source d'alimentation avant de le nettoyer.

AVERTISSEMENT : afin de garantir le fonctionnement sûr et efficace de l'appareil électrique, veillez à ce que l'appareil et les fentes d'aération restent propres.

▲VERTISSEMENT : n'utilisez jamais de solvants ou d'autres produits chimiques décapants pour nettoyer les pièces non métalliques de l'outil. Ces produits chimiques peuvent fragiliser la matière de ces pièces. Utilisez un chiffon humidifié avec de l'eau et un savon doux uniquement. Ne laissez jamais aucun liquide pénétrer à l'intérieur de l'outil et n'immergez jamais aucune de ses pièces dans aucun liquide.

Vous pouvez nettoyer les fentes d'aération à l'aide d'une brosse souple non-métallique sèche et/ou un aspirateur adapté. N'utilisez pas d'eau, ni de solutions de nettoyage. Veillez à vous protéger les yeux et à porter un masque à poussière homologué.

Accessoires en option

▲VERTISSEMENT : les accessoires, autres que ceux proposés par DEWALT n'ayant pas été testés avec ce produit, leur utilisation avec cet outil pourrait être dangereuse. Afin de réduire les risques de blessures, n'utilisez que les accessoires DEWALT recommandés avec ce produit.

▲VERTISSEMENT : n'utilisez pas de disques abrasifs liés dont la date d'expiration (indiquée au centre du disque) est dépassée (EXP). Les disques dont la date a expiré sont plus susceptibles d'éclater et de provoquer de graves blessures. Stockez les disques abrasifs liés dans un endroit sec, sans température ou humidité excessives. Détruissez les disques endommagés ou dont la date a expiré pour être sûr de ne pas les utiliser.

Contactez votre revendeur pour obtenir plus de précisions sur les accessoires appropriés.

Protection de l'environnement

Tri sélectif. Les produits et marqués de ce symbole ne doivent pas être jetés avec les déchets ménagers. Les produits contiennent des matières qui peuvent être récupérées et recyclées afin de réduire la demande

en matières premières. Veillez à recycler les produits électriques conformément aux prescriptions locales en vigueur. Pour obtenir plus de précisions, consultez le site www.2helpU.com.

Informations supplémentaires propres aux carters de protection et aux accessoires pour DWE4016, DWE4117

Si vous utilisez des disques diamant segmentés, n'utilisez que des disques dont l'espace périphérique ne dépasse pas 10 mm et avec un angle d'inclinaison négatif.
N'UTILISEZ PASde disques diamant segmentés dont l'espace périphérique est supérieur à 10 mm et/ou avec un angle d'inclination positif.

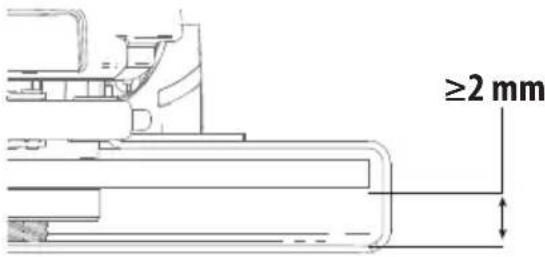

Concernant tous les accessoires de meulage, de ponçage ou les brosses métalliques, la portion la plus basse de l'accessoire doit être insérée dans l'enveloppe du carter de protection avec un dégagement de 2 mm ou plus par rapport à la lèvre inférieure du carter de protection.

⚠ANGER : ne pas utiliser pour couper ou sculpter du bois. N'utiliser aucune sorte de lame dentée. Des blessures graves pourraient être causées.

Tableau Accessoires et carters de protection
Type de carter Accessoire Désignation Comment équiper la meuleuse
Carter de protection type B		Disque de meulage renfoncé au centre	Carter de protection type BBride-supportDisque à centre renfoncé Type 27Écrou de blocage fileté
		Disque à lamelles
Carter de protection type A		Disque de découpe pour la maçonnerie, lié	Carter de protection type ABride-supportDisque de découpeÉcrou de blocage fileté
		Disque de découpe de métal, lié
Carter de protection type AOUCarter de protection type B		Disque de découpe diamant

SMERIGLIATRICI ANGOLARI

DWE4016, DWE4117

Congratulazioni!
