MANUALE UTENTE DWE4117 DEWALT

Italiano (tradotto dalle istruzioni originali) 50

Per aver scelto un apparato DEWALT. Gli anni di esperienza, lo sviluppo e l'innovazione meticolosi del prodotto fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di apparati elettrici professionali.

Dati Tecnici

		DWE4016 DWE4117
Tensione V	CA	230 230
Regno Unito e Irlanda V	CA	230 230
Tipo 5 5
Potenza in uscita W 750 950
Frequenza Hz 50 50
Velocità a vuoto/nominale min	-1	11000 12000
Diametro mola mm 115 125
Spessore della mola	mm	6,4	6,4
Diametro mola da taglio	mm 115		125
Spessore (max) mola da taglio	mm	1,6	3
Tipo di disco		27 27
Diametro alberino M14	M14
Peso	kg	1,91	1,99

Valori di rumorosità e/o di vibrazione (somma vettoriale triassiale) ai sensi della norma EN62841-2-3:

L_PA (livello di pressione sonora delle emissioni)	dB(A)	90 93
L_WA (livello di potenza sonora)	dB(A)	98	101
K (incertezza per il livello di potenza sonora indicato)	dB(A)	3 3
Smerigliatura di superficie
Valore di emissione delle vibrazioni, AG =	m/s2	7,6	7,7
Incertezza K =	m/s2	1,5	1,5
Taglio
Valore di emissione di vibrazioni a_h, CO =	m/s2	6,6	6,6
Incertezza K =	m/s2	1,5	1,5

I livelli di emissione di vibrazione e/o rumore indicati in questa scheda informativa, misurati secondo una procedura standardizzata prevista dalla norma EN62841 possono essere utilizzati per mettere a confronto elettroutensili diversi e per una valutazione preliminare dell'esposizione.

▲VERTENZA: i livelli di emissione di vibrazioni e/o rumore dichiarati si riferiscono alle applicazioni principali dell'elettroutensile. Tuttavia, se l'elettroutensile viene utilizzato per applicazioni o con accessori diversi o se non è sottoposto a una manutenzione adeguata, i suoi livelli di emissione di rumore e/o di vibrazioni potrebbero differire da tali valori. Ciò potrebbe aumentare sensibilmente i livelli di esposizione per il periodo di utilizzo complessivo.

Una stima del livello di esposizione a vibrazione dovrebbe anche tenere conto di quante volte l'elettroutensile viene spento o di quando rimane acceso, ma senza essere effettivamente usato. Questo fatto potrebbe ridurre sensibilmente il livello di esposizione durante il periodo di utilizzo complessivo.

Individuare misure di sicurezza aggiuntive per proteggere l'operatore dagli effetti delle vibrazioni e/o dei rumori, quali sottoporre l'elettroutensile e gli accessori a manutenzione, mantenere le mani calde (misura attinente alle vibrazioni) e prevedere l'organizzazione di modelli di lavoro.

▲/VERTENZA: la smerigliatura di lamiere sottili o di altre strutture che vibrano facilmente e con un'ampia superficie può provocare livelli di emissione di rumore totale molto più elevati (fino a 15 dB) rispetto ai valori di emissione di rumore dichiarati. Per quanto possibile, evitare che la lavorazione di tali pezzi produca rumore adottando misure adeguate, come l'applicazione di tappetini insonorizzanti pesanti e flessibili. L'aumento dell'emissione di rumore deve essere preso in considerazione sia per la valutazione del rischio di esposizione al rumore che per la scelta di dispositivi di protezione per l'udito adeguati.

Dichiarazione CE di conformità

Direttiva macchine

Smerigliatrici angolari

DWE4016, DWE4117

DEWALT dichiara che i prodotti descritti nella sezione Dati tecnici sono conformi alle seguenti norme: 2006/42/CE, EN62841-1:2015 +A11:2022 EN IEC 62841-2-3:2021 +A11:2021.

Questi prodotti sono anche conformi alle Direttive 2014/30/UE e 2011/65/UE. Per ulteriori informazioni, contattare DEWALT all'indirizzo seguente o consultare l'ultima di copertina del manuale.

Il firmatario è responsabile della compilazione del fascicolo tecnico e rende questa dichiarazione per conto di DEWALT.

M. Rengul

Markus Rompel

AVVERTENZA: per ridurre il rischio di lesioni, leggere

attentamente il manuale di istruzioni.

Definizioni: linee guida per la sicurezza

Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguenti simboli.

▲ERICOLO: indica una situazione di pericolo imminente che, se non viene evitata, provoca il decesso o lesioni personali gravi.

▲VVERTENZA: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare il decesso o lesioni personali gravi.

ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare lesioni personali di entità lieve o moderata.

AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali.

agnala il pericolo di scosse elettriche.

agnala rischio di incendi.

AVVERTENZE GENERALI DI SICUREZZA PER APPARATI ELETTRICI

▲VVERTENZA: leggere attentamente tutte le avvertenze, istruzioni, illustrazioni e specifiche fornite con l'apparato.

La mancata osservanza delle istruzioni seguenti può dar luogo a scossa elettrica, incendio e/o lesioni gravi.

CONSERVARE LE AVVERTENZE E LE ISTRUZIONI PER RIFERIMENTI FUTURI

Il termine "apparato elettrico" utilizzato nelle avvertenze fa riferimento sia agli apparati alimentati a corrente (con cavo elettrico), sia a quelli a batteria (senza cavo).

1) Sicurezza Dell'area di Lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.
b) Non azionare gli apparati in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. Gli apparati elettrici creano scintille che possono incendiare le polveri o i fumi.
c) Durante l'uso di un apparato elettrico, tenere lontani i bambini e chiunque si trovi nelle vicinanze. Le distrazioni possono provocare la perdita di controllo.

2) Sicurezza Elettrica

a) Le spine dell'apparato elettrico devono essere adatte alla presa di alimentazione. Non modificare la spina in alcun modo. Non collegare un adattatore alla spina di un apparato elettrico dotato di scarico a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzare sempre le prese appropriate.
b) Evitare il contatto con superfici collegate con la terra, quali tubature, termosifoni, fornelli e frigoriferi. Se il proprio corpo è collegato con la terra, il rischio di scossa elettrica aumenta.
c) Non esporre gli apparati elettrici alla pioggia o all'umidità. Se l'acqua entra nell'apparato elettrico aumenta il rischio di scossa elettrica.
d) Non utilizzare il cavo elettrico in modo improprio. Non utilizzare mai il cavo per spostare, tirare o scollegare l'apparato elettrico. Tenere il cavo elettrico lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scossa elettrica aumenta.
e) Quando l'apparato elettrico viene impiegato all'aperto, utilizzare unicamente cavi di prolunga previsti per esterni. L'uso di un cavo elettrico adatto ad ambienti esterni riduce il rischio di scossa elettrica.

f) Se è non è possibile evitare l'uso di un apparato elettrico in ambienti umidi, usare una fonte di corrente protetta da un interruttore differenziale (salvavita). L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.

3) Sicurezza Personale

a) Quando si utilizza un apparato elettrico evitare di distrarsi. Prestare attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare l'apparato elettrico quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l'uso di tali apparati potrebbe provocare gravi lesioni personali.
b) Indossare abbigliamento di protezione adeguato. Utilizzare sempre protezioni oculari. L'uso di abbigliamento di protezione quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, caschi di sicurezza o protezioni uditive, in condizioni opportune consente di ridurre le lesioni personali.
c) Evitare avvii involontari. Assicurarsi che l'interruttore sia in posizione di spento prima inserire l'alimentazione elettrica e/o il blocco batteria e prima di afferrare o trasportare l'apparato. Il trasporto di apparati elettrici tenendo il dito sull'interruttore o quando sono collegati alla rete elettrica con l'interruttore nella posizione di acceso provoca incidenti.
d) Prima di accendere l'apparato elettrico, rimuovere eventuali chiavi o utensili di regolazione. Un utensile di regolazione o una chiave fissati su una parte rotante dell'apparato elettrico possono provocare lesioni personali.
e) Non sporgersi. Mantenere sempre una buona stabilità al suolo ed equilibrio. Ciò consente un migliore controllo dell'apparato nelle situazioni impreviste.
f) Indossare vestiario adeguato. Non indossare abiti lenti o gioielli. Tenere capelli, vestiti e guanti lontano dalle parti in movimento. Abiti lenti, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g) Se i dispositivi sono forniti di collegamento con l'attrezzatura di aspirazione e raccolta delle polveri, assicurarsi che siano collegati e utilizzati correttamente. La raccolta delle polveri può ridurre i pericoli legati a queste ultime.
h) Non lasciare che la familiarità acquisita dall'uso frequente degli utensili induca a cedere alla tentazione di ignorare i principi di utilizzo sicuro degli stessi. Un'azione imprudente potrebbe provocare lesioni gravi in una frazione di secondo.

4) Uso e Manutenzione Dell'apparato Elettrico

a) Non forzare l'apparato. Utilizzare un apparato adatto al lavoro da eseguire. L'apparato lavora meglio e con maggior sicurezza se utilizzato secondo quanto è stato previsto.
b) Non utilizzare l'apparato se l'interruttore non permette l'accensione o lo spegnimento. Qualsiasi apparato elettrico che non possa essere controllato tramite l'interruttore è pericoloso e deve essere riparato.
c) Scollegare la spina dalla presa di corrente e/o la batteria dall'elettroutensile, se staccabile, prima di effettuare qualsiasi tipo di regolazione, cambiare gli accessori o riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare l'apparato accidentalmente.
d) Riporre gli apparati non utilizzati fuori dalla portata dei bambini ed evitarne l'uso da parte di persone che hanno poca familiarità con l'apparato elettrico e con le presenti istruzioni. Gli apparati elettrici sono pericolosi in mano a persone inesperte.

e) Eseguire una manutenzione adeguata degli apparati elettrici. Verificare il cattivo allineamento e inceppamento di parti mobili, la rottura di componenti e ogni altra condizione che possa influire sul funzionamento degli apparati. Se danneggiato, far riparare l'apparato elettrico prima dell'uso. Molti incidenti sono provocati da apparati elettrici su cui non è stata effettuata la corretta manutenzione.
f) Tenere gli utensili da taglio affilati e puliti. La manutenzione corretta degli utensili da taglio con bordi affiliati riduce le probabilità di inceppamento e ne facilita il controllo.
g) Utilizzare l'apparato elettrico, gli accessori, le punte ecc., rispettando le presenti istruzioni e tenendo in considerazione le condizioni di funzionamento e il lavoro da eseguire. L'utilizzo dell'apparato elettrico per impieghi diversi da quelli previsti può provocare situazioni di pericolo.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite e senza tracce di olio o grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in modo sicuro l'utensile nel caso di imprevisti.

5) Assistenza

a) L'apparato elettrico deve essere riparato da personale qualificato, che utilizzi ricambi originali identici alle parti da sostituire. In questo modo viene garantita la sicurezza dell'apparato elettrico.

ISTRUZIONI DI SICUREZZA PER TUTTE LE LAVORAZIONI

Avvertenze di sicurezza comuni per operazioni di smerigliatura e taglio

a) Questo elettroutensile è destinato all'uso come smerigliatrice o mini troncatrice. Leggere attentamente tutte le avvertenze di sicurezza, istruzioni, illustrazioni e specifiche fornite con l'elettroutensile. La mancata osservanza di tutte le istruzioni elencate di seguito potrebbe dar luogo a scosse elettriche, incendi e/o lesioni personali gravi.
b) L'esecuzione di operazioni di carteggiatura, spazzolatura metallica o lucidatura con questo elettroutensile è sconsigliata. L'esecuzione di operazioni per le quali l'elettroutensile non è stato progettato comporta dei rischi e potrebbe causare lesioni personali.
c) Non convertire questo elettroutensile per farlo funzionare in un modo non specificamente progettato e specificato dal produttore dell'utensile. Tale conversione potrebbe comportare una perdita di controllo e causare gravi lesioni personali.
d) Non utilizzare accessori non progettati appositamente o non consigliati dal produttore per questo tipo di elettroutensile. Se un accessorio può essere collegato all'elettroutensile, questo non ne garantisce la sicurezza di utilizzo.
e) La velocità nominale dell'accessorio deve essere almeno pari a quella massima indicata sull'elettroutensile. Gli accessori fatti funzionare a una velocità superiore a quella nominale possono rompersi e disintegrarsi.
f) Il diametro esterno e lo spessore dell'accessorio devono rientrare nei valori della capacità nominale dell'elettroutensile. Non è possibile proteggere o controllare adeguatamente gli accessori di dimensioni errate.
g) Le dimensioni del montaggio dell'accessorio devono corrispondere alle dimensioni dell'hardware di montaggio

dell'elettroutensile. Gli accessori che non corrispondono alla struttura di fissaggio dell'elettroutensile non mantengono l'equilibrio, vibrano eccessivamente e possono causare la perdita di controllo.

h) Non usare accessori danneggiati. Prima di ogni utilizzo controllare gli accessori affinché sul disco abrasivo non vi siano scheggiature e lesioni, non siano presenti crepe o segni eccessivi di usura sul platorello, che le spazzole metalliche non abbiano filamenti metallici staccati o spezzati. Se l'elettroutensile o l'accessorio cade, verificare se ha subito eventuali danni o montare un accessorio integro. Dopo aver ispezionato o installato un accessorio, verificare che l'operatore e le altre persone siano lontane dal piano dell'accessorio in rotazione e far girare a vuoto l'elettroutensile alla massima velocità per un minuto.
Normalmente gli accessori danneggiati si rompono durante questa fase di verifica.
i) Usare dispositivi di protezione individuale. A seconda della lavorazione da eseguire, indossare una visiera di protezione od occhiali di sicurezza. Se opportuno, indossare una maschera antipolvere, protezioni per l'udito, guanti e un grembiule da lavoro in grado di arrestare frammenti abrasivi o di lavorazione di piccole dimensioni. Il dispositivo di protezione per gli occhi deve essere in grado di impedire ai detriti generati dalle varie operazioni e proiettati in aria di raggiungere gli occhi. La maschera antipolvere o il respiratore devono essere in grado di filtrare le particelle generate durante il lavoro. L'esposizione prolungata a rumori di alta intensità può causare la perdita dell'udito.
j) Mantenere le altre persone presenti a distanza di sicurezza dall'area di lavoro. Chiunque acceda all'area di lavoro deve indossare dispositivi di protezione individuale adeguati. Frammenti del pezzo in lavorazione o di un accessorio rotto possono essere scagliati via e causare lesioni al di là dell'immediata area di lavoro.
k) Afferrare l'elettroutensile esclusivamente dall'impugnatura isolata se vi è la possibilità che l'accessorio di taglio possa venire a contatto con cavi nascosti o con il proprio cavo di alimentazione. Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell'apparato e possono provocare la folgorazione dell'operatore.
1) Posizionare il cavo lontano dall'accessorio rotante. In caso di perdita di controllo, il cavo può essere tagliato o impigliato e potrebbe avere una forza tale da trascinare la mano o il braccio dell'operatore verso l'accessorio in rotazione.
m) Non appoggiare mai l'elettroutensile finché l'accessorio non si sia completamente arrestato. Mentre l'accessorio gira potrebbe fare presa sulla superficie e trascinare l'elettroutensile, facendone perdere il controllo.
n) Non azionare l'elettroutensile mentre lo si trasporta lungo un fianco. Un contatto accidentale con l'accessorio che gira potrebbe farlo impigliare agli indumenti e trascinarlo verso il corpo dell'operatore.
o) Pulire regolarmente le prese d'aria dell'elettroutensile. La ventola del motore può attirare le polveri all'interno del corpo

macchina e l'accumulo eccessivo di polveri di metallo può causare pericoli di natura elettrica.

p) Non utilizzare l'elettroutensile in prossimità di materiali infiammabili. Le scintille potrebbero far incendiare i materiali.
q) Non utilizzare accessori che richiedano l'uso di liquidi di raffreddamento. L'utilizzo di acqua o altri liquidi refrigeranti può provocare elettrocuzione o scosse elettriche.

ISTRUZIONI DI SICUREZZA AGGIUNTIVE PER TUTTE LE LAVORAZIONI

Contraccolpo e avvertenze correlate

Il contraccolpo è una reazione improvvisa provocata da un disco, un platorello, una spazzola o qualsiasi altro accessorio in rotazione che si incastri o rimanga impigliato. Ciò provoca un arresto immediato dell'accessorio in rotazione, che, a sua volta, causa la perdita di controllo dell'elettroutensile. Quest'ultimo viene spinto nella direzione opposta rispetto alla rotazione dell'accessorio nel punto in cui è stato trattenuto.

Ad esempio, se un disco abrasivo rimane impigliato o si incastra nel pezzo in lavorazione, il bordo del disco penetrato nel punto di inceppamento può scavare nel materiale e causare lo scavalcamento o il rimbalzo del disco. Il disco può saltare sia verso l'operatore che in direzione opposta, a seconda della direzione del suo movimento nel punto di inceppamento. In queste condizioni è possibile che i dischi abrasivi si frantumino.

Un contraccolpo è la conseguenza di un utilizzo non appropriato e/o non corretto dell'elettroutensile, evitabile solamente adottando le misure di sicurezza idonee descritte di seguito:

a) Mantenere una presa salda sull'elettroutensile con entrambe le mani e posizionare il corpo e le braccia in un modo tale da poter resistere alle forze del contraccolpo. Utilizzare sempre l'impugnatura ausiliaria, se presente, per offrire la massima resistenza al rimbalzo o alla reazione di coppia durante l'avviamento. L'operatore può frenare la reazione di coppia o la forza di rimbalzo, se vengono prese le precauzioni adatte.
b) Non appoggiare mai la mano vicino all'accessorio rotante. L'accessorio potrebbe rimbalzare sulle mani dell'operatore.
c) Non posizionare il corpo nella zona verso la quale l'elettroutensile potrebbe spostarsi in caso di contraccolpo. Il contraccolpo spinge l'elettroutensile nella direzione opposta al movimento della mola nel punto di impigliamento.
d) Prestare particolare attenzione quando si lavora negli angoli, su bordi aguzzi e così via, evitando di far saltellare e di incastrare l'accessorio. Angoli, estremità appuntite o rimbalzi tendono a fare impigliare l'accessorio che ruota e a causare la perdita di controllo o il contraccolpo dell'elettroutensile;
e) Non montare una catena per motosega, una lama da legno, un disco segmentato diamantato con un foro periferico superiore a 10 mm o una lama dentata. Queste lame creano rimbalzi e perdite di controllo frequenti.

Avvertenze di sicurezza specifiche per lavorazioni di smerigliatura e taglio

a) Usare solo mole dei tipi consigliati per l'elettroutensile e protezioni specificamente progettate per la mola selezionata. Le mole non concepite per l'elettroutensile non possono essere protette adeguatamente e non sono sicure.
b) La superficie di smerigliatura delle mole a centro depresso deve essere montata al di sotto del piano della

linguetta della cuffia di protezione. Non è possibile fornire una protezione adeguata a una mola non montata correttamente che sporge attraverso il piano della linguetta della cuffia di protezione.

c) La cuffia di protezione deve essere fissata saldamente all'elettroutensile e posizionata per garantire la massima sicurezza, in modo che una porzione minima della mola sia esposta verso l'operatore. La cuffia di protezione ha lo scopo di proteggere l'operatore da frammenti di mole spezzate, da un contatto accidentale con la mola e dalle scintille che potrebbero incendiare gli indumenti.
d) Le mole devono essere usate solo per le applicazioni specificate. Per esempio, non si deve eseguire una lavorazione di smerigliatura con un disco da taglio. I dischi per taglio abrasivo sono concepiti per eseguire lavorazioni di smerigliatura periferica. L'applicazione di forze laterali su questi dischi potrebbero causarne la frantumazione.
e) Usare sempre flange per mole non danneggiate che siano di misura e forma corrette per la mola selezionata. Se le flange sono adeguate, supportano la mola e ne riducono la possibilità di rottura. Le flange per le mole da taglio possono differire da quelle per le mole smerigliatrici.
f) Non usare mole usurate di elettroutensili di dimensioni maggiori. Le mole progettate per elettroutensili più grandi non sono adatte alle maggiori velocità degli elettroutensili più piccoli e si possono spaccare.
g) Quando si utilizzano mole a funzione doppia, utilizzare sempre la protezione corretta per l'applicazione da eseguire. Il mancato utilizzo della cuffia di protezione corretta potrebbe non fornire il livello di protezione desiderato, il che potrebbe causare lesioni gravi.

Avvertenze di sicurezza aggiuntive specifiche per le operazioni di taglio

a) Non far incastrare la mola da taglio e non esercitare una pressione eccessiva. Non tentare di eseguire tagli troppo profondi. Il sovraccarico del disco aumenta il carico e la suscettibilità alla torsione o all'inceppamento dello stesso nel taglio, con la possibilità che si verifichi un contraccolpo o una rottura.
b) Non posizionarsi con il corpo allineato alla mola mentre gira, né dietro di essa. Un eventuale contraccolpo mentre la mola, durante il lavoro, si sta allontanando dal corpo dell'operatore, potrebbe scagliare la mola in rotazione e l'elettroutensile direttamente verso l'operatore.
c) Se il disco si inceppa, oppure quando, per una qualsiasi ragione, si interrompe l'operazione di taglio, spegnere l'elettroutensile e tenerlo fermo nel pezzo fino a quando il disco si è arrestato del tutto. Non tentare mai di rimuovere la mola da taglio mentre è in movimento, altrimenti può rimbalzare. Indagare e adottare misure correttive per eliminare la causa dell'inceppamento del disco;
d) non riprendere l'operazione di taglio nel pezzo. Far raggiungere la massima velocità alla mola e poi rientrare con attenzione nel taglio. La mola può incepparsi, scavalcare o rimbalzare se l'apparato elettrico viene riavviato quando ancora è dentro al pezzo in lavorazione.
e) Pannelli o altri pezzi di grandi dimensioni vanno sorretti per minimizzare il rischio che la mola sia pinzata o che rimbalzi. I pezzi più grandi tendono a incurvarsi sotto il loro stesso peso. Devono essere collocati dei supporti sotto al pezzo da lavorare vicino alla linea di taglio e all'estremità del pezzo, su entrambi i lati del disco;

f) Prestare ancora più attenzione quando si eseguono "tagli a tuffo" all'interno di pareti o di altre aree cieche.

La parte sporgente della mola potrebbe tagliare tubi del gas o dell'acqua, cavi elettrici o anche oggetti che possono provocarne il rimbalzo.

g) Non tentare di eseguire tagli in curva. La sollecitazione eccessiva della mola aumenta il carico e la suscettibilità alla torsione o all'inceppamento della mola nel taglio, con la possibilità di rimbalzo o di rottura e il rischio di gravi lesioni personali.

Rischi residui

Malgrado l'applicazione delle principali norme di sicurezza e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Tali rischi sono:

• rischio di menomazioni uditive;
- rischio di lesioni personali dovute a particelle proiettate in aria;
- rischio di ustioni causate da parti che si arroventano durante l'uso;
- rischio di lesioni personali causate dall'uso prolungato.
- rischio derivante dalle polveri di sostanze pericolose.

CONSERVARE QUESTE ISTRUZIONI

Sicurezza elettrica

Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. La tensione di alimentazione elettrica fornita deve corrispondere al valore nominale indicato sulla targhetta.

Questo elettroutensile DEWALT possiede un doppio isolamento in conformità alla norma EN 62841; perciò non è necessario il collegamento a terra.

▲VVERTENZA: si raccomanda l'uso di un interruttore differenziale salvavita (RCD) con una corrente residua nominale di 30 mA o inferiore.

Questo prodotto è progettato per l'uso con un trasformatore di sicurezza fabbricato secondo gli standard BSEN61558 e BS4343. Non adoperare mai senza questo trasformatore in posizione.

Se il cavo di alimentazione è danneggiato, deve essere riparato esclusivamente da DEWALT o da un centro di assistenza autorizzato.

Sostituzione della spina

(solo per Regno Unito e Irlanda)

Se dovesse essere necessario installare una nuova spina:

• smaltire quella vecchia in sicurezza;
  • collegare il filo marrone al terminale sotto tensione nella spina;
  • collegare il filo blu al terminale neutro.

▲/VERTENZA: non deve essere effettuato alcun collegamento al terminale di messa a terra. Seguire le istruzioni di montaggio fornite con le spine elettriche di buona qualità. Fusibile consigliato: 13 A.

Utilizzo di un cavo di prolunga

Se è necessaria una prolunga, utilizzare un cavo di prolunga omologato a 3 anime, idoneo alla potenza di ingresso di questo apparato (vedere Dati tecnici). La sezione minima del conduttore è di 1,5 mm ^2 ; la lunghezza massima è 30 m.

Se si utilizza un avvolgicavo, estrarre il cavo per l'intera lunghezza.

Contenuto della confezione

La confezione contiene:

1Smerigliatriceangolare

1 Cuffia di protezione

1Impugnaturalaterale

1 Set di flange

1Chiaveesagonale

1 Manuale di istruzioni

• Controllare se l'apparecchio, i componenti o gli accessori presentino danni che possano essersi verificati durante il trasporto.
• Prima di utilizzare il prodotto prendersi il tempo per leggere e comprendere a fondo questo manuale.

Riferimenti sull'utensile

Sull'utensile sono apposti i seguenti pittogrammi:

Leggere il manuale di istruzioni prima dell'uso.

Utilizzare dispositivi di protezione per l'udito.

Indossare occhiali di sicurezza.

Radiazioni visibili. Non fissare la luce.

Adoperare sempre con entrambe le mani.

Non utilizzare la protezione Tipo B per operazioni di taglio.

Posizione del codice data (Fig. A)

Il codice data di produzione 10 consiste in un anno a 4 cifre seguito da una settimana a 2 cifre ed è esteso da un codice di fabbrica a 2 cifre.

Descrizione (Fig. A)

▲VERTENZA: non modificare mai questo elettroutensile né alcuna sua parte. Ne potrebbero derivare danni materiali o lesioni alle persone.

1 Interruttore di azionamento
2 Pulsante di blocco dell'alberino
3 Cuffia di protezione
4 Impugnatura laterale

Uso Previsto

La smerigliatrice è stata progettata per lavorazioni professionali di smerigliatura e taglio.

nOn utilizzare l'elettroutensile in ambienti umidi o in presenza di liquidi o gas infiammabili.

Queste smerigliatrici angolari per uso intensivo sono elettroutensili professionali.

nOn consentire ai bambini di venire a contatto con questo elettroutensile. L'uso di questo utensile da parte di persone inesperte deve avvenire sotto sorveglianza.

AERICOLO: non usare per tagliare o intagliare il legno. Non utilizzare dischi da taglio dentati di alcun tipo. Possono verificarsi gravi lesioni personali.

- Questo prodotto non è destinato all'uso da parte di persone di qualsiasi età con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenze o abilità, a meno che esse siano sorvegliate da una persona responsabile della loro sicurezza. I bambini non devono mai essere lasciati da soli con questo prodotto.

Funzione di avviamento lento

La funzione di avviamento lento consente una velocità di partenza rallentata per evitare il sobbalzo iniziale. Questa caratteristica è particolarmente utile quando si lavora in spazi ristretti.

Funzione No-Volt

La funzione No- Volt interrompe il riavvio della smerigliatrice senza l'attivazione e disattivazione dell'interruttore, in caso di interruzione di corrente.

ASSEMBLAGGIO E REGOLAZIONI

▲VERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'elettroutensile e staccare la spina dalla presa di corrente prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può provocare lesioni alle persone.

Cuffie di protezione

ATTENZIONE: le cuffie di protezione devono essere usate con tutte le mole, i dischi di taglio, i dischi lamellari per levigatura, le spazzole metalliche e le mole a spazzola. Fare riferimento alla Figura A per vedere le cuffie di protezione fornite in dotazione con l'elettroutensile. Per alcune applicazioni potrebbe essere necessario acquistare la cuffia protezione corretta presso il proprio rivenditore o il centro di assistenza autorizzato di zona.

ATTENZIONE: quando si utilizza una protezione della mola di Tipo A (taglio) per la smerigliatura, la protezione del disco potrebbe interferire con il pezzo da lavorare causando un controllo insufficiente.

ATTENZIONE: quando si utilizza una protezione della mola di Tipo B (smerigliatura) per operazioni di taglio con mole abrasive legate, vi è un aumento del rischio di esposizione a scintille e particelle emesse, nonché all'esposizione a frammenti di mola in caso di scoppio della mola.

ATTENZIONE: quando si utilizza una protezione della mola di Tipo A (taglio), Tipo B (smerigliatura) per operazioni di troncatura e facciate in calcestruzzo o muratura, aumenta il rischio di esposizione alla polvere e perdita di controllo con conseguente contraccolpo.

nOTa: la smerigliatura e il taglio dei bordi possono essere eseguiti con mole di tipo 27 progettate e previste per questo scopo; le mole con spessore di 6 mm sono concepite per la smerigliatura di superficie, mentre per quelle più sottili di Tipo 27 deve essere consulta l'etichetta del fabbricante per vedere se possono essere utilizzate per la smerigliatura di superficie oppure soltanto per la smerigliatura/il taglio dei bordi. Una protezione della mola di Tipo A (taglio) deve essere utilizzata per qualsiasi mola per cui sia vietata la smerigliatura di superficie. Una protezione della mola di Tipo A (taglio) (precedentemente denominata tipo 1/41) deve essere utilizzata per qualsiasi mola a doppia funzione (smerigliatura e taglio abrasivo combinati). Il taglio può essere eseguito anche utilizzando una mola Tipo 1/41 e una protezione della mola di Tipo A precedentemente denominata protezione Tipo 1/41.

nOTa: vedere la Tabella delle applicazioni di accessori e cuffie di protezione per scegliere la combinazione di cuffia di protezione/accessori corretta.

Fissaggio dell'impugnatura laterale (Fig. B)

▲/VERTENZA: prima di utilizzare l'utensile, verificare che l'impugnatura sia fissata saldamente.

▲VERTENZA: l'impugnatura laterale deve essere sempre utilizzata per mantenere il controllo dell'utensile in qualsiasi momento. Avvitare a fondo l'impugnatura laterale 4 in uno degli innesti 6 presenti su ciascun lato della scatola ingranaggi.

Montaggio e rimozione della protezione (Fig. C)

ATTENZIONE: le protezioni vanno usate con questa smerigliatrice.

Per montare la protezione

1. Poggiare la smerigliatrice angolare su un tavolo, con l'alberino in su.
2. Premere la protezione 3 verso il basso (Fig. C1).
3. Posizionare la protezione tra il corpo e il pezzo da lavorare.
4. Stringere la vite 7 che tiene il collare cinch saldamente attorno al collo del mandrino (Fig. C2).

Per rimuovere la protezione

1. Allentare la vite 7 che tiene il collare cinch saldamente attorno al collo del mandrino.
2. Sollevare la protezione.

Inserimento e rimozione di un disco da smerigliatura (Fig. A, D, E)

▲VVERTENZA: non utilizzare dischi danneggiati.

1. Appoggiare la smerigliatrice su un tavolo, con la cuffia di protezione sollevata.
2. Inserire correttamente la flangia interna 8 sull'alberino 9 (Fig. D).
3. Poggiare il disco 5 sulla flangia 8. Quando si monta un disco con il centro rialzato, assicurarsi che la parte centrale rialzata 11 sia rivolta verso la flangia interna 8.
4. Avvitare la flangia esterna 12 sull'alberino 9 (Fig. E). Quando si inserisce un disco da smerigliatura, l'anello della flangia 13 deve essere rivolto verso il disco.
5. Premere il pulsante di blocco dell'alberino 2 e ruotare l'alberino 9 fino a quando si blocca in posizione.
6. Serrare la flangia 12 con la chiave esagonale in dotazione.
7. Rilasciare il blocco dell'alberino.
8. Per rimuovere il disco, allentare la flangia 12 con la chiave esagonale in dotazione.

Prima dell'uso

• Installare la cuffia di protezione e il disco o la mola appropriati. Non utilizzare dischi o mole troppo consumati.
• Assicurarsi che le flange interna ed esterna siano montate correttamente. Seguire le istruzioni fornite nella Tabella delle applicazioni di accessori e cuffie di protezione.
• Assicurarsi che il disco o la mola ruoti nella direzione delle frecce indicate sull'accessorio e sull'elettroutensile.

UTILIZZO

Istruzioni per l'uso

▲/VERTENZA: attenersi sempre alle istruzioni di sicurezza e alle normative in vigore.

▲VVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparato e scollegarlo dall'alimentazione prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causare lesioni.

AVERTENZA:

• Assicurarsi che tutti i materiali da smerigliare o tagliare siano fissati saldamente.
• Fissare e sostenere il pezzo da lavorare. Usare una morsa o dei morsetti per tenere fermo e sostenere il pezzo da lavorare a una piattaforma stabile. È importante fissare e sostenere il pezzo saldamente per impedire movimenti del pezzo e la perdita del controllo. L'eventuale spostamento del pezzo o perdita di controllo della smerigliatrice possono costituire un pericolo e provocare lesioni alle persone.
• Pannelli o altri pezzi di grandi dimensioni vanno sorretti per minimizzare il rischio che la mola sia pinzata o che rimbalzi. I pezzi più grandi tendono a incurvarsi sotto il loro stesso peso. Devono essere collocati dei supporti sotto al pezzo da lavorare vicino alla linea di taglio e all'estremità del pezzo, su entrambi i lati del disco;
• Indossare sempre guanti da lavoro a norma durante l'uso di questo elettroutensile.
• La scatola degli ingranaggi diventa rovente durante l'uso.
• Applicare solo una leggera pressione sull'elettroutensile. Non esercitare pressioni laterali sulla mola/sul disco.
• Installare sempre la protezione e il disco o la mola appropriata. Non utilizzare dischi o mole troppo consumati.
• Assicurarsi che le flange interna ed esterna siano montate correttamente.
• Assicurarsi che il disco o la mola ruoti nella direzione delle frecce indicate sull'accessorio e sull'elettroutensile.
• Evitare i sovraccarichi. Se l'elettroutensile si surriscalda, farlo funzionare a vuoto per qualche minuto per raffreddare l'accessorio. Non toccare gli accessori prima che si siano raffreddati. Le lame/i dischi diventano roventi durante l'uso.
• Non operare mai con la mola senza una cuffia di protezione adeguata installata.
  • Non utilizzare l'apparato elettrico con un supporto tagliato.
• Non usare mai dischi deformabili insieme a prodotti abrasivi con agglomerante.
• Attenzione: la mola continua a girare anche dopo lo spegnimento della smerigliatrice.

Posizionamento corretto delle mani (Fig. F)

▲/VERTENZA: per ridurre il rischio di gravi lesioni alle persone, tenere SEMPRE le mani nella posizione corretta, come illustrato in figura.

▲VVERTENZA: per ridurre il rischio di gravi lesioni alle persone, mantenere SEMPRE una presa sicura allo scopo di prevenire reazioni improvvisi dell'elettroutensile. Per una presa corretta, stringere con una mano l'impugnatura laterale 4 e con l'altra il corpo dell'apparato, come mostrato in Fig. F.

Interruttori

▲/VERTENZA: non accendere o spegnere l'apparato durante la lavorazione.
▲VERTENZA: prima di utilizzare l'apparato, verificare che l'impugnatura sia fissata saldamente.

Interruttore di scorrimento (Fig. A)

Per avviare l'apparato, far scorrere l'interruttore di scorrimento on/off 1 verso il davanti dell'apparato. Per arrestare l'apparato, rilasciare l'interruttore on/off.

Per il funzionamento continuo, far scorrere l'interruttore verso il davanti dell'apparato e premere la parte anteriore dell'interruttore in dentro.

Per arrestare la modalità di funzionamento continuo dell'apparato, premere la parte posteriore dell'interruttore di scorrimento e rilasciare.

Blocco dell'alberino (Fig. A)

Il blocco dell'alberino 2 serve a prevenire la rotazione dell'alberino durante il montaggio o la rimozione delle mole. Agire sul blocco del'alberino solo quando l'apparato è spento, con il cavo elettrico staccato dalla presa e dopo che è completamente fermo.

AVVISO: per ridurre il rischio di danneggiare l'apparato, non inserire il blocco dell'alberino durante il funzionamento. Altrimenti si danneggia l'apparato e gli accessori presenti potrebbero schizzare via, causando possibili lesioni.

Per inserire il blocco, premere il pulsante di blocco dell'alberino e ruotarlo fino a quando non gira più.

Lavorazioni su metalli

Nelle lavorazioni su parti metalliche, assicurarsi che sia stato inserito un interruttore differenziale per evitare i rischi residui causati da sfridi metallici.

Se la corrente è stata interrotta dall'interruttore differenziale, portare l'apparato presso un centro di assistenza autorizzato DEWALT.

AVVERTENZA: in condizioni di lavoro estreme, durante le lavorazioni su metalli si possono accumulare polveri conduttive dentro l'alloggiamento del motore Ciò può far degradare l'isolamento protettivo della macchina, con possibili rischi di scossa elettrica.

Per evitare l'accumulo di sfridi metallici dentro la macchina, si raccomanda di pulire le prese d'aria giornalmente.

Vedere Manutenzione.

Uso dei dischi lamellari

AVVERTENZA: accumulo di polvere metallica Nelle lavorazioni su metalli, l'uso estensivo di dischi lamellari aumenta le possibilità di scossa elettrica. Per ridurre questo rischio, inserire un interruttore differenziale prima dell'utilizzo e pulire le prese d'aria giornalmente con aria compressa, seguendo le istruzioni di manutenzione.

MANUTENZIONE

Questo apparato è stato progettato per funzionare a lungo con una manutenzione minima. Per avere prestazioni sempre soddisfacenti occorre avere cura dell'apparato e sottoporlo a pulizia periodica.

▲VVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparato e scollegarlo dall'alimentazione prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causare lesioni.

Spazzole del motore autoespellenti

Il motore si arresta automaticamente indicando che le spazzole di carbone sono quasi del tutto consumate e che l'apparato deve essere portato in assistenza. Le spazzole di carbone non sono sostituibili dall'utilizzatore. Portare l'apparato presso un centro di assistenza autorizzato DEWALT.

Lubrificazione

L'apparato non richiede alcuna ulteriore lubrificazione.

Pulizia

▲VVERTENZA: pericolo di scosse elettriche e rischio meccanico. Scollegare l'apparecchio dalla sorgente di alimentazione elettrica prima di procedere alla pulizia.
▲VVERTENZA: per garantire un funzionamento sicuro ed efficiente, mantenere sempre puliti l'apparecchio e le feritoie di ventilazione.
▲VVERTENZA: non utilizzare mai solventi o altri prodotti chimici aggressivi per pulire le parti non metalliche dell'utensile. Queste sostanze chimiche rischiano di indebolire i materiali di cui sono fatte tali parti; usare un panno inumidito solo con acqua e detergente neutro. Non lasciare che penetri del liquido all'interno dell'utensile e non immergere alcuno dei suoi componenti direttamente in un liquido.

Le feritoie di ventilazione possono essere pulite con uno spazzolino asciutto e morbido di materiale non metallico e/o con un aspirapolvere adatto. Non utilizzare acqua o soluzioni detergenti. Indossare occhiali di protezione e una mascherina antipolvere omologati.

Accessori opzionali

▲VERTENZA: poiché accessori diversi da quelli offerti da DEWALT non sono stati testati con questo prodotto, l'utilizzo di tali accessori potrebbe essere pericoloso. Per ridurre il rischio di lesioni alle persone, utilizzare soltanto gli accessori raccomandati da DEWALT con questo prodotto.
▲VERTENZA: non utilizzare una mola a legante abrasivo che ha superato la data di scadenza (EXP) indicata vicino al centro della mola (se fornita). Le mole che hanno superato la scadenza hanno più probabilità di scoppiare e causare lesioni gravi. Conservare le ruote con legante abrasivo in un luogo asciutto senza sbalzi di temperatura o umidità. Distruggere le mole scadute o danneggiate in modo che non possano essere utilizzate.

Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori più adatti.

Tutela dell'ambiente

Raccolta differenziata. I prodotti contrassegnati con questo simbolo non devono essere smaltiti insieme ai normali rifiuti domestici.

I prodotti contengono materiali che possono essere i e riciclati, riducendo la domanda di materie prime.

Riciclare i prodotti elettrici attenendosi alle disposizioni locali vigenti. Ulteriori informazioni sono disponibili online all'indirizzo www.2helpU.com.

Informazioni aggiuntive per protezioni e accessori DWE4016, DWE4117

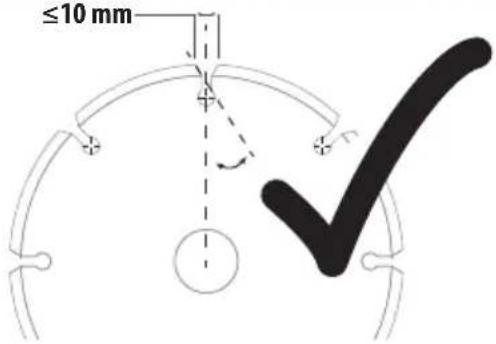

Quando si utilizzano mole diamantate segmentate,utilizzare soltanto mole diamantate con gioco perifericonon superiore a 10 mm e angolo di inclinazione negativo.

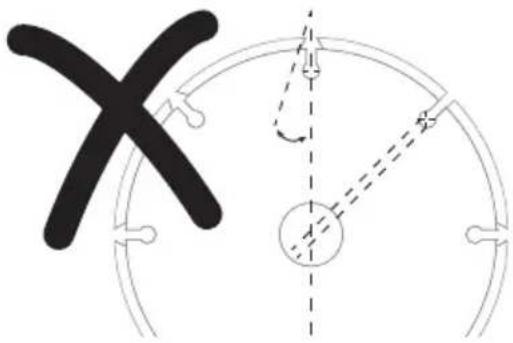

NON UTILIZZAREmole diamantate segmentate con gioco perifericosuperiore a 10 mm e/o angolo di inclinazione positivo.

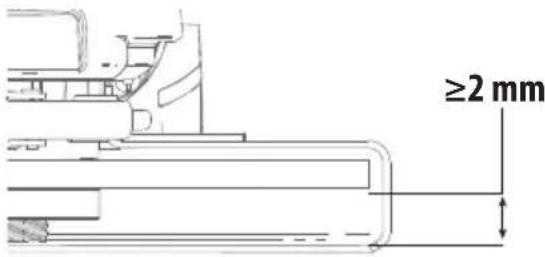

Per tutti gli accessori di smerigliatura, levigatura espazzolatura metallica del tipo a mola, la parte piùbassa dell'accessorio deve essere contenuta all'internodell'involucro della protezione con uno spazio di almeno2 mm rispetto alla linguetta inferiore della protezione.

▲ERICOLO: non usare per tagliare o intagliare il legno. Non utilizzare dischi da taglio dentati di alcun tipo. Possono verificarsi gravi lesioni personali.

Applicazioni di accessori e cuffie di protezione
Tipo di protezione Accessorio Descrizione Come montario sulla smerigliatrice
Protezione Tipo B		Mola a centrodepresso	Protezione Tipo BFlangia di sostegnoMola a centro depresso Tipo 27Dado di serraggio filettato
		Mola lamellare
Protezione Tipo A		Disco di taglioper muratura, alegante	Protezione Tipo AFlangia di sostegno
		Disco di taglio permetalli, a legante
Protezione Tipo AOPPUREProtezione Tipo B		Dischi di tagliodiamantati	Disco di taglioDado di serraggio filettato

HOEKSLIJPMACHINES

DWE4016, DWE4117
