ATC 3.4 BL - Jouet radiocommandé Absima - Notice d'utilisation et mode d'emploi gratuit

Marque	Absima
Modèle	ATC 3.4 BL
Type de produit	Jouet radiocommandé (véhicule RC)
Type de moteur	Brushless
Alimentation du véhicule	Batterie NiMH 6 éléments (7,2 V)
Tension d'alimentation du chargeur	100-240 V
Courant de charge	500 mA
Type de batterie compatible (chargeur)	NiMH 6 éléments
Fonctions principales	Direction, accélération, freinage
Entretien recommandé	Nettoyage après usage sur terrain sale ou humide, vérification des écrous, roulements et différentiels
Consignes de sécurité	Utiliser du frein filet, vérifier le serrage des écrous, ne pas laisser le chargeur sans surveillance, débrancher d'abord la batterie
Accessoires inclus	Chargeur NiMH, manuel d'instructions
Rodage du moteur	Conduire les deux premières batteries à demi-accélération
Certification	Certificat CE disponible sur www.absima.com

FOIRE AUX QUESTIONS - ATC 3.4 BL Absima

Comment roder le moteur électrique du véhicule ?

Avant de rouler pour la première fois, conduisez les deux premières batteries avec seulement la moitié de l'accélération. Ensuite, vous pouvez rouler normalement.

Quelle est la procédure de charge des batteries NiMH ?

Connectez d'abord le câble de charge au chargeur, puis à la batterie. Le courant de charge est de 500 mA. Pour une batterie de 1800 mAh, le temps de charge est d'environ 4 heures. Ne laissez jamais l'appareil sans surveillance.

Que faire après avoir roulé sur un terrain humide ou sous la pluie ?

Vous devez sécher complètement votre véhicule pour éviter la rouille des parties en métal. Utilisez du WD40 contre l'humidité.

Comment régler la distance entre le pignon du moteur et la couronne ?

Desserrez les vis du moteur. Placez une feuille de papier entre le pignon et la couronne, puis poussez le moteur contre la couronne. Retirez la feuille de papier pour obtenir le bon écartement.

Quels types de batteries ne faut-il pas charger avec le chargeur fourni ?

N'essayez pas de charger des batteries non rechargeables, défectueuses ou endommagées, ni les types LiPo, LiFe, Li-ion, NiCd ou Pb. Utilisez uniquement des batteries NiMH 6 éléments.

Comment entretenir les roulements du véhicule ?

Après plusieurs roulages, vérifiez tous les roulements pour vous assurer qu'ils sont toujours en parfait état de fonctionnement.

Que vérifier avant chaque séance de conduite ?

Vérifiez que tous les écrous sont correctement serrés, que le sauve-servo fonctionne librement, et que les batteries de la radio et du véhicule sont complètement chargées. Réglez le trim de direction.

Comment nettoyer le véhicule après une utilisation sur un terrain sale ?

Si vous avez roulé sur un terrain poussiéreux ou boueux, nettoyez complètement le véhicule.

Où trouver le certificat CE du produit ?

Le certificat CE est disponible sur le site www.absima.com dans la catégorie Support / Téléchargements.

Quelle est la tension d'alimentation du chargeur ?

Le chargeur fonctionne sous une tension d'alimentation de 100 à 240 V.

MODE D'EMPLOI ATC 3.4 BL Absima

Ce manuel est écrit en langue allemand. Si vous avez besoin d'un manuel dans votre langue s'il vous plaît visitez notre site web ou contactez votre distributeur!

Ce manuel est écrit en langue anglaise. Si vous avez besoin d'un manuel dans votre langue s'il vous plaît visitez notre site web ou contactez votre distributeur!

Informations utiles à l'utilisation sans risque d'un véhicule radiocommandé.

Cher client,

Nous vous remercions d'avoir choisi l'un des produits de haute performance de la gamme Absima/Team C. Nos produits ont été conçus pour les débutants, les pilotes loisir et les compétiteurs ambitieux. Absima/Team C souhaite que vous preniez un maximum de plaisir au volant de votre nouvelle voiture radiocommandée et vous recommande donc de lire les points suivant attentivement :

Avant chaque séance de conduite :

• Vérifier que tous les écrous sont correctement visés.
• Pour toutes les vis associées à de l'aluminium ou de l'acier, vous devez vous assurer que celles-ci sont freinés avec du frein filet spécial pour éviter tout desserrage intempestifs et la longévité de votre modèle.
• Le Sauve-Servo doit toujours fonctionner librement sans contrainte. Un Sauve-Servo grippé ou réglé trop dur n'assurerait plus sa fonction, ce qui entraînerait une dégradation sur le servo de direction.
• Contrôler sur votre radio et votre véhicule que les batteries sont totalement chargées.
• Bien vérifier que le Trim de direction de votre Radio soit réglé correctement avec les roues droites, et que vous avez une course de servo (débattement) correcte pour diriger le modèle.

Après chaque séance de conduite :

• Si vous avez roulez sur un terrain sale (poussière, boue...), il est nécessaire de nettoyer complètement votre véhicule.
• Si vous avez roulez sur terrain humide ou sous la pluie, vous devez sécher tout votre véhicule pour éviter la rouille des parties en métal. N'hésitez pas à utiliser le WD40 contre l'humidité.

• Après plusieurs roulages, nous vous recommandons de vérifier tous les roulements afin de s'assurer qu'ils sont toujours en parfait état de fonctionnement.

• Après plusieurs roulages, nous vous recommandons de vérifier les différentiels et la transmission du véhicule.

• Effectuer un contrôle général après chaque roulage.

Véhicules Electriques :

- Avant de rouler avec un véhicule électrique pour la première fois, vous devez roder le moteur électrique. Procédez comme suit :

1. Conduire les deux premières batteries avec seulement la moitié de l'accélération.

2. Ensuite vous pouvez rouler normalement.

Réglage de la distance entre le pignon du moteur et le train principal (si nécessaire). Desserrez les vis du moteur de support moteur et pousser le moteur loin du train principal. Prenez une feuille de papier et de le maintenir entre le pignon du moteur et le train principal. Maintenant, faites glisser le moteur complètement Appel à la roue principale. Retirez la feuille de papier, maintenant la bonne distance entre le pignon du moteur et le train principal est fait.

Certificat CE, vous trouverez sur notre site dans la catégorie Support / Téléchargements. www.absima.com

Reparaturbestimmungen

Manuel d'instruction pour chargeur de batteries type NiMH

INTÈRESSANT LE VEHICULE AVEC CHARGEUR ET NIMH BATTERIE.

1. Descriptif Technique

Tension d'alimentation : 100-240V

Courant de charge : 500mA

Type de batteries : 6 cells NiMH

2. Notifications d'usage et de sécurité

Ne jamais laisser l'appareil en charge sous tension sans surveillance. Si une opération ne s'effectue pas normalement, stopper immédiatement celui-ci et se référer au manuel d'instruction. Tenir à l'abri de la poussière, de l'humidité, de la pluie, de la chaleur, de la lumière directe du soleil et des vibrations. Ne pas faire tomber l'appareil. Les unités et batteries à charger ou décharger doivent être déposées dans un dispositif résistant à la chaleur, non-inflammable et non conducteur de courant. Ne jamais les mettre sur un siège de voiture, moquette ou identique. Tenir à l'écart de l'endroit d'opération tout matériau inflammable.

Afin d'éviter tout risque de court-circuit avec le chargeur, toujours connecter en premier le câble de charge au chargeur puis seulement à la batterie à charger ou décharger. Procéder à l'inverse pour débrancher.

Ne pas tenter de charger les types suivants de batteries :

• Pack de batteries composé de plusieurs types de cellules (de divers fabricants)
• Batteries non rechargeable (risque d'explosion)
- Batteries défectueuses ou endommagées (batteries LiPo, LiFe, Lilon, NiCd, ou Pb!)

3. Processus de charge des batteries NiMH

Ce chargeur permet la charge de batterie d'un ampérage de 500mA. Pour des batteries de 1800mAh, le temps de charge est d'environ 4 heures (1800mAh / 500mA = 3.6 heures).

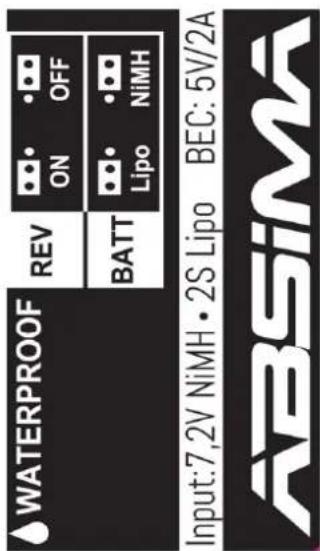

Le contrôler peut être utilisé avec des piles NiMH et LiPo. Pour le mettre en place, vous devez repositionner le petit bouchon noir sur le contrôle Pour LiPo le bouchon tout le chemin vers la gauche et la fiche pour NiMH extrême droite. Le sens de rotation peut être modifié avec les bouchons (fonctionne comme avec la batterie).
