Caractéristiques techniques	Éclairage LED RGB, puissance de 3W par couleur, 16 millions de couleurs, angle de faisceau de 25°
Utilisation	Idéale pour les événements, les concerts, les spectacles, et l'éclairage d'ambiance
Maintenance et réparation	Nettoyage régulier des lentilles recommandé, vérification des connexions électriques
Sécurité	Utiliser uniquement avec une alimentation appropriée, éviter l'exposition à l'eau
Informations générales	Compatible avec le système ILS, connectivité Bluetooth, poids léger pour un transport facile

FOIRE AUX QUESTIONS - EZLink Wedge Q3BT ILS Chauvet

Comment connecter le Chauvet EZLink Wedge Q3BT ILS à mon appareil Bluetooth ?

Assurez-vous que votre lampe est sous tension. Activez le Bluetooth sur votre appareil et recherchez les appareils disponibles. Sélectionnez 'EZLink Wedge Q3BT ILS' pour établir la connexion.

Que faire si la lampe ne s'allume pas ?

Vérifiez que la lampe est correctement branchée et que l'alimentation est fonctionnelle. Assurez-vous également que la batterie est chargée si vous utilisez le mode sans fil.

Comment réinitialiser la lampe en cas de problème ?

Pour réinitialiser la lampe, éteignez-la, puis maintenez le bouton de mode enfoncé tout en la rallumant jusqu'à ce que les LED clignotent. Cela réinitialisera les paramètres par défaut.

La lampe ne répond pas au contrôle à distance, que faire ?

Vérifiez que les piles de la télécommande sont en bon état et correctement installées. Assurez-vous également qu'il n'y a pas d'obstacles entre la télécommande et la lampe.

Comment changer les modes d'éclairage sur le Chauvet EZLink Wedge Q3BT ILS ?

Utilisez le bouton de mode situé sur la lampe ou la télécommande pour naviguer entre les différents modes d'éclairage. Consultez le manuel pour connaître les différents modes disponibles.

Est-il possible de synchroniser plusieurs lampes EZLink Wedge Q3BT ILS ?

Oui, vous pouvez synchroniser plusieurs lampes en connectant d'abord chaque lampe à votre appareil via Bluetooth, puis en utilisant les paramètres de synchronisation disponibles dans l'application ou la télécommande.

Comment nettoyer la lampe en toute sécurité ?

Débranchez la lampe et laissez-la refroidir. Utilisez un chiffon doux et sec pour essuyer l'extérieur. Évitez d'utiliser des produits chimiques agressifs ou de l'eau directement sur la lampe.

Où puis-je acheter des pièces de rechange pour le Chauvet EZLink Wedge Q3BT ILS ?

Vous pouvez acheter des pièces de rechange auprès de revendeurs agréés Chauvet ou sur le site web de Chauvet. Assurez-vous de spécifier le modèle de votre lampe lors de votre commande.

Quelle est la durée de vie de la batterie du Chauvet EZLink Wedge Q3BT ILS ?

La durée de vie de la batterie dépend de l'utilisation, mais en mode d'éclairage normal, elle peut durer jusqu'à 8 heures. Pour prolonger la durée de vie de la batterie, évitez d'utiliser des modes intensifs pendant de longues périodes.

MODE D'EMPLOI EZLink Wedge Q3BT ILS Chauvet

A propos de ce manuel

Le Manuel de Référence (MdR) du EZLink Wedge Q3BT ILS reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetdj.com pour plus de détails.

Clause de non Responsabilité

Les informations et caractéristiques contenues dans ce MdR sont sujettes à modification sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
  • Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
• En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité.
• NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.
• NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.
• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.
• Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.
• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.
• Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.
• Ne connectez jamais cet appareil à un variateur ou un rhéostat.
• Lors du remplacement du fusible, utilisez le même type et le même ampérage.
  • Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.
• La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.
• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.
  • NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Contenu

• EZLink Wedge Q3BT ILS
• Cordon d'alimentation

• Manuel de Référence

Préalable

Déballez votre EZLink Wedge Q3BT ILS et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.

Alimentation CA

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Chaînage électrique

Vous pouvez connecter jusqu'à 40 produits EZLink Wedge Q3BT ILS à 120 V ou 64 produits à 230 V. Ne dépassez jamais ce nombre. Les cordons d'alimentation peuvent être achetés séparément.

Remplacement des fusibles

1. Débranchez l'appareil.
2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
3. Soulevez le capuchon de sécurité hors du boîtier.
4. Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de même type et de même ampérage.
5. Remettez le porte-fusible en place puis rebranchez.

Alimentation par batterie

Le EZLink Wedge Q3BT ILS est livré avec une batterie au lithium rechargeable permettant un fonctionnement sans câble.

Chargement de la batterie

La batterie se recharge chaque fois que le EZLink Wedge Q3BT ILS est branché sur une source d'alimentation à l'aide du cordon d'alimentation fourni. Si l'appareil est branché mais qu'il n'est pas utilisé, assurez-vous que le produit est éteint.

• Le voyant LED clignote en rouge si vous surcharger vos unités.
• N'UTILISEZ PAS l'EZLink Wedge Q3BT ILS en mode pleine puissance (toutes les DEL à 100%) lorsqu'il est en cours de charge / branché sur une source d'alimentation, car l'appareil chauffera extrêmement fort.

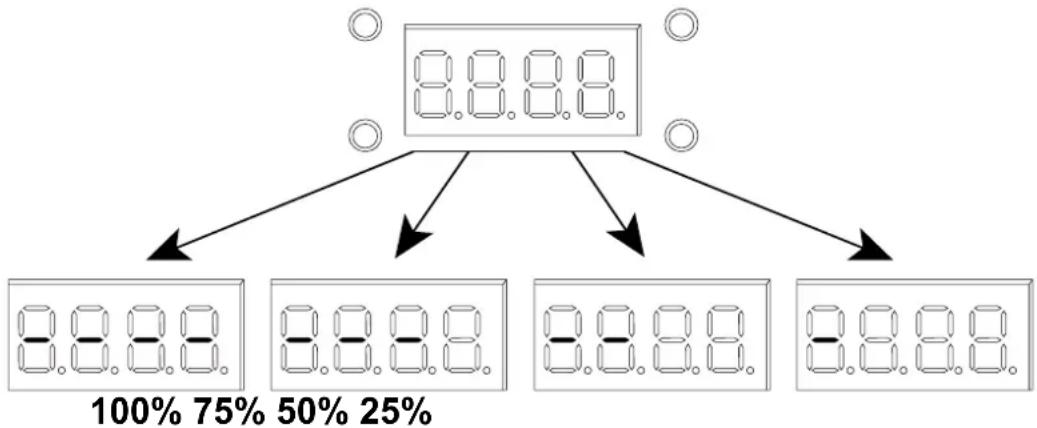

Indicateur de durée de vie de la batterie

Les indicateurs du menu sur l'affichage LED montrent la durée de vie restante de la batterie. Le dessin ci-dessous donne la signification des indicateurs de la durée de vie de la batterie.

Durée de la batterie

Autonomie maximale(avec couleur unique)	Autonomie maximale(avec toutes les couleurs)	Temps de recharge
Jusqu'à 20 heures Jusqu'à 9 heures		5 heures

Montage

Avant de monter cet appareil, veuillez lire les Consignes de Sécurité.

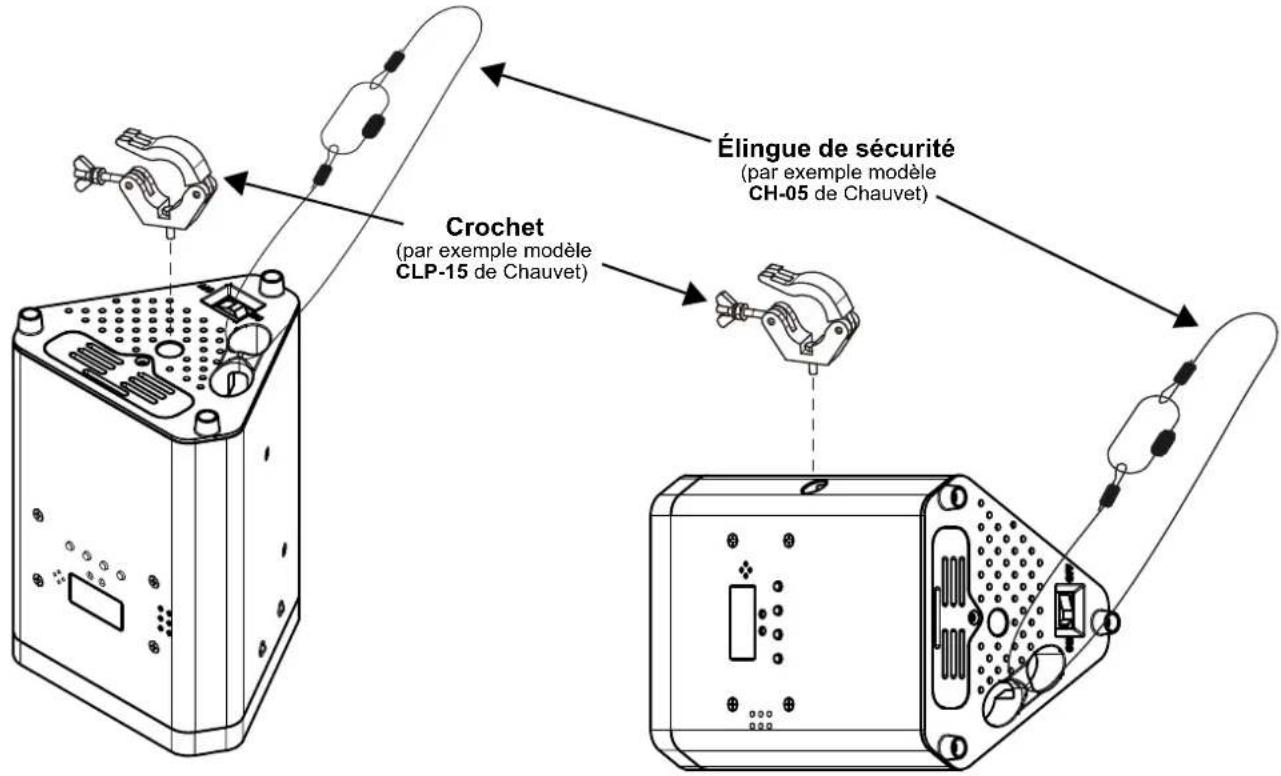

Schéma de montage

Description du panneau de commande

Bouton Fonction
	Permet de sortir du menu ou de la fonction en cours
	Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction
	Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction
	Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection

Menu carte

Reportez-vous à la page du produit EZLink Wedge Q3BT ILS sur www.chauvetdj.com pour la demière carte des menu.

Mode	Niveaux de programmation			Description
Mode DMX	4Ch	d 1–509		Mode DMX à 4 canaux
	8Ch M	Mode DMX à 8 canaux
ILS Mode iLS iLS1–4	Définit le mode ILS
Couleurs statiques	C-- C	1–15 Couleurs statiques
Programmes automatiques	P-- P	1–5 Programmes automatiques
Vitesse	S--	S. 1–100		Vitesse de programme pour P 1–5
Gradateur	d--	L. 1–255		Gradateur
Activation par le son	Snd	Snd1–5		Programme son-activé
Sensibilité	SEnS	u 0–100		Sensibilité sonore
Mélange de couleur personnalisée	u--	r. 0–255		Couleurs statiques personnalisées combinaison de rouge, vert bleu et ambre
		G. 0–255
		b. 0–255
		A. 0–255
		S. 0–100		La vitesse du stroboscope
Mode Bluetooth*	bLE	______		Mode de contrôle Bluetooth, affichage de l'ID Bluetooth
Mode de contrôle	SEt	ir	on	Permet d'activer ou désactiver l'infrarouge
			oFF
		out	SLAV	Activer maître/esclave avec les appareils non compatibles BT
			dMX	Activer maître/esclave avec d'autres appareils compatibles BT

*La marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Chauvet & Sons, LLC est sous licence. Les autres marques déposées et noms commerciaux sont la propriété de leurs détenteurs respectifs.

Chainage DMX

Le EZLink Wedge Q3BT ILS peut fonctionner avec un contrôleur DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com.

Adresse de départ

Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est 505.

Connexion maître/esclave

Le EZLink Wedge Q3BT ILS utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation.

Connexion ILS

Le EZLink Wedge Q3BT ILS utilise une connexion de données DMX et un D-Fi USB pour une connexion sans fil à l'écosystème Integrated Lighting System (ILS) (brevet en instance). Pour plus d'informations sur la configuration du EZLink Wedge Q3BT ILS en mode ILS, veuillez vous référer au manuel d'utilisation disponible sur www.chauvetdj.com.

Contrôle Bluetooth

Le EZLink Wedge Q3BT ILS peut être contrôlé avec l'application BTAir par connexion Bluetooth. Pour plus d'informations sur l'utilisation de l'application BTAir, veuillez télécharger le Manuel d'utilisation BTAir sur www.chauvetdj.com.

Valeurs DMX

4Ch	8Ch	Fonction	Valeur	Pourcentage/Paramétrage
1		1	Rouge 255 0-100%	000
2		2	Ve 255 0-100%	000
3		3	Bleu 255 0-100%	000
4		4	Ambre 255 0-100%	000
-5 Stroboscope			000 ⇔ 015 Aucune fonction
			016 ⇔ 255 Stroboscope, lente à rapide
-	6	Programmes Automatiques	000 ⇔ 005 Aucune fonction
			006 ⇔ 055 Programme automatique 1 (programmes 2-7)
			056 ⇔ 106 Programme automatique 2
			107 ⇔ 157 Programme automatique 3
			158 ⇔ 208 Programme automatique 4
			209 ⇔ 255 Programme automatique 5
-	7	Vitesse du programme	000 ⇔ 250 Vitesse, lente à rapide
			251 ⇔ 255 Programme son-activé
-8 Gradateur 000			⇔ 255 0-100%

Télécommande par infrarouge IRC-6

Le EZLink Wedge Q3BT ILS est compatible avec la télécommande infra-rouge (IRC-6) de CHAUVET DJ :

Boutons	Fonction
	Allume/éteint la LED
	Active les programmes automatiques• Appuyez sur <+>/<--> pour choisir parmi différents programmes automatiques
	Active les programmes de fondu• Appuyez sur <+>/<--> pour choisir parmi différents programmes de fondu
	Ajuste la vitesse des programmes automatiques• Appuyez sur <+>/<--> pour augmenter ou diminuer la vitesse des programmes automatiques
	Active les programmes sonores• Appuyez sur <+>/<--> pour choisir parmi différents programmes sonores actifs
	Ajuste la sensibilité sonore• Appuyez sur <+>/<--> pour augmenter ou diminuer la sensibilité sonore
	Ajuste le taux de stroboscope• Appuyez sur <+>/<--> pour augmenter ou diminuer le taux de stroboscope
<%>	Ajuste le gradateur• Appuyez sur <+>/<--> pour augmenter ou diminuer le niveau de sortie
	Active une couleur statique prédéfinie• Appuyez sur <0-9> pour sélectionner une couleur prédéfinieContrôle manuellement le pourcentage RVB1. Appuyez sur
	2. Sélectionnez (rouge), (vert), (bleu), or (ambre).3. Appuyez sur <+> ou <-> pour augmenter ou diminuer la valeur de la couleur sélectionnée.
