BEDIENUNGSANLEITUNG EZLink Wedge Q3BT ILS Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des EZLink Wedge Q3BT ILS finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.
• Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.
• Bei Montage über Kopf immer ein Sicherungsseil verwenden.
• KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.
• NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

• Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.
• Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.
• Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.
• Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.
• Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.
• Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
  • Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• EZLink Wedge Q3BT ILS
- Netzkabel

- Schnellanleitung

Start

Packen Sie Ihren EZLink Wedge Q3BT ILS aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Serienschaltung der Geräte

Sie können bis zu 40 EZLink Wedge Q3BT ILS-Produkte mit 120 V oder 64 Produkte mit 230 V verbinden. Überschreiten Sie niemals diese Anzahl. Power-Link-Kabel können separat erworben werden.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Klemmen Sie die Spitze eines Flachkopfschraubendrehers in den Schlitz des Sicherungshalters.
3. Hebeln Sie die Sicherheitsabdeckung vom Gehäuse ab.
4. Entfernen Sie die durchgebrannte Sicherung von der Klemme am Vorderteil der Sicherheitsabdeckung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
5. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Stromversorgung per Akku

Der EZLink Wedge Q3BT ILS wird für einen kabelfreien Betrieb mit einem Lithium-Ionen-Akku geliefert.

Laden des Akkus

Der Akku wird immer dann aufgeladen, wenn der EZLink Wedge Q3BT ILS über das mitgelieferte Netzkabel an eine Stromquelle angeschlossen wird. Wenn das Produkt angesteckt und nicht in Betrieb ist, stellen Sie sicher, dass das Produkt ausgeschaltet ist.

• Die LED-Anzeige blinkt rot, wenn Sie Ihre Einheiten zu überladen.
- Verwenden Sie den EZLink Wedge Q3BT ILS nicht im Vollstrommodus (alle LEDs zu 100%), während er aufgeladen oder an eine Stromquelle angeschlossen wird, da das Gerät sonst sehr heiß wird.

Akkustandsanzeige

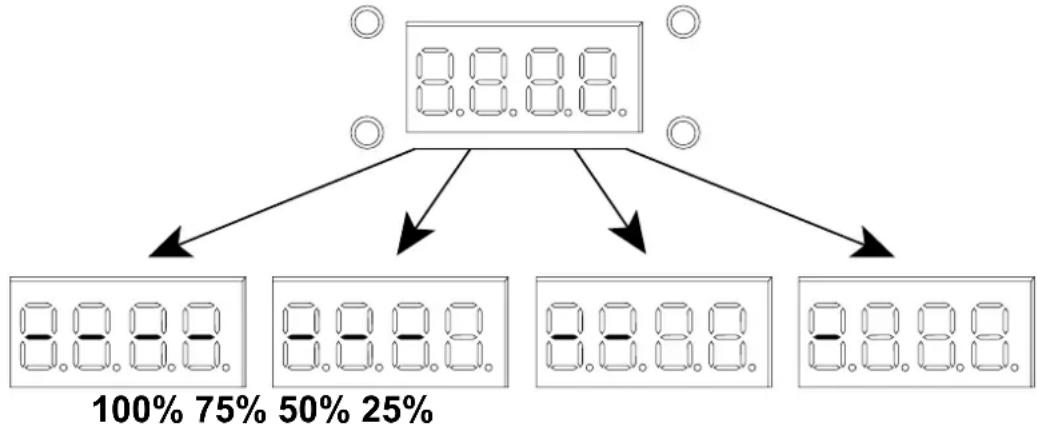

Die Kontrollleuchten auf der LED-Menüanzeige zeigen die verbleibende Laufzeit der Akkus an. In der folgenden Zeichnung erfahren Sie, wie die Kontrollleuchten für den Akkuladestand zu interpretieren sind.

Akkulaufzeit

Maximale Laufzeit (einfarbig an)	Maximale Laufzeit (alle Farben angeschaltet)	Ladezeit
Bis zu 20 Stunden Bis zu 9 Stunden 5 Stunden

Montage

Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise.

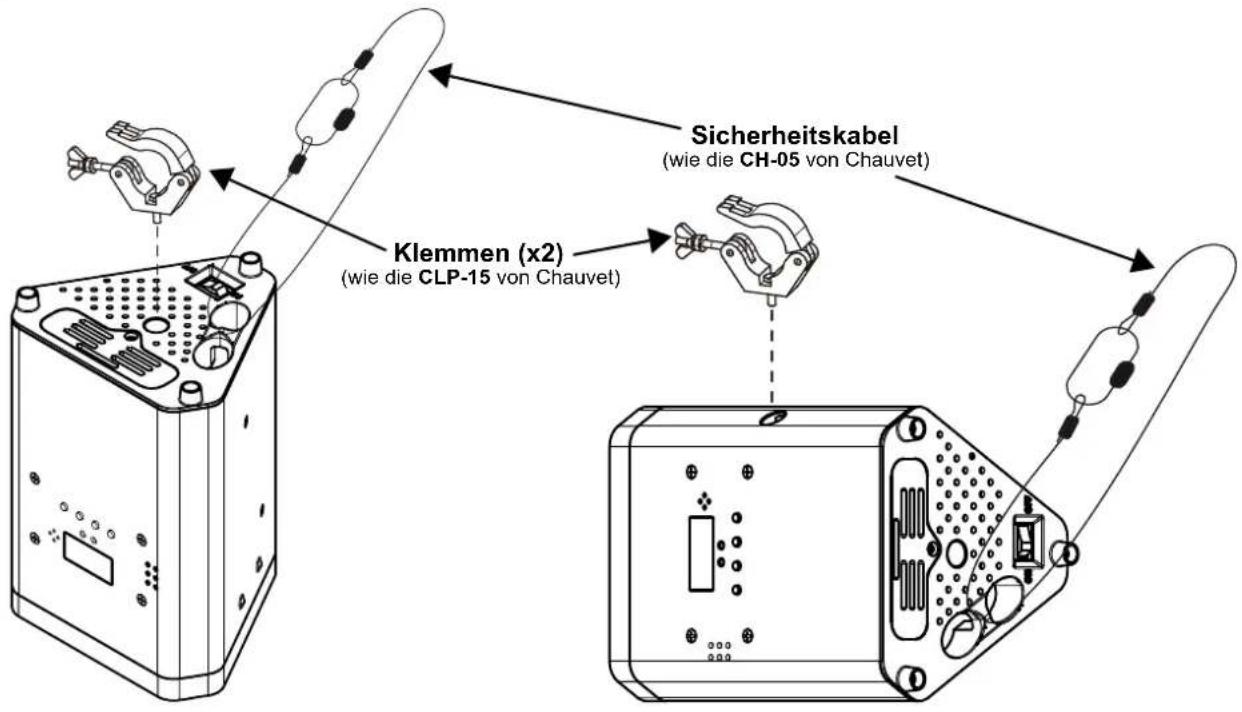

Montageansicht

Sicherheitskabel (wie die CH-05 von Chauvet) Klemmen (x2) (wie die CLP-15 von Chauvet)

Beschreibung des Bedienfeldes

Taste Funktion
	Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption
	Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen
	Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen

Aktiviert eine Menüoption oder einen ausgewählten Wert

Menükarte

Die neues te Menükarte finden Sie auf der EZLink Wedge Q3BT ILS-produktseite unter www.chauvetdj.com.

Modus Programmierebenen Beschreibung
DMX Mode	4Ch	d 1–509Kanal DMX-Modus		4-Kanal DMX-Modus
	8Ch 8-Kanal DMX-Modus
ILS Mode iLS iLS1–4 Stellt die ILS-Modus ein
Statische Farben	C-- C 1–15 Statische Farben
Auto-Programme	P--	P 1–5		Auto-Programme
Geschwind-igkeit	S--	S. 1–100		Programmgeschwindigkeit für P 1–5
Dimmer	d--	L. 1–255		Dimmer
Musik-steuerung	Snd	Snd1–5		Musiksteuerungsprogramm
Empfindlichkeit	SEnS	u 0–100		Musikempfindlichkeit
Individuelle Farbmischung	u--	r. 0–255		Benutzerdefinierte statische Farben kombiniert rot, grün blau und bernstein
		G. 0–255
		b. 0–255
		A. 0–255
		S. 0–100		Strobe-frequenz
Bluetooth-Modus*	bLE	————		Bluetooth-Steuerungsmodus, zeigt die Bluetooth-ID an
Steuermodus	SEt	ir	on	Schaltet Infrarot ein oder aus
			oFF
		out	SLAV	Aktivieren Sie Master/Slave mit Nicht-BT-Geräten
			dMX	Aktivieren Sie Master/Slave mit anderen BT-Geräten

*Die Wortmarke Bluetooth® und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden von Chauvet & Sons, LLC unter Lizenz verwendet. Andere Marken und Markennamen gehören den jeweiligen Eigentümern.

DMX-Verbindung

Der EZLink Wedge Q3BT ILS kann mit einem DMX-Controller betrieben werden. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetdj.com herunter.

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 505.

Master/Slave-Schaltung

Der EZLink Wedge Q3BT ILS verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im Master/Slave-Modus finden Sie im Benutzerhandbuch.

ILS-Verbindung

Der EZLink Wedge Q3BT ILS greift die DMX-Datenverbindung und D-Fi USB für eine Drahtlosverbindung zum Integrated Lighting System (ILS)-Ökosystem auf (Patent ausstehend). Weitere Informationen zur Konfiguration des EZLink Wedge Q3BT ILS im ILS-Modus finden Sie im Benutzerhandbuch unter www.chauvetdj.com.

Bluetooth-Steuerung

Der EZLink Wedge Q3BT ILS kann mit der BTAir-App über eine Bluetooth-Verbindung betrieben werden. Für weitere Informationen zur Verwendung der BTAir-App laden Sie sich die BTAir-Anleitung unterwww.chauvetdj.com herunter.

DMX-Werte

4Ch	8Ch	Funktion	Wert	Prozent/Einstellung
1		1	2550-100%	000
2		2	G550-100%	000
3		3	B550-100%	000
4		4	Bernstein 2550-100%	000
-	5	S t r	000 015 Keine Funktion
			016 255 Strobe, langsam bis schnell
-6 Auto-Programme			000 005 Keine Funktion
			006 055 Auto-Programm 1 (Programme 2-7)
			056 106 Auto-Programm 2
			107 157 Auto-Programm 3
			158 208 Auto-Programm 4
			209 255 Auto-Programm 5
-	7	Programmgeschwindigkeit	000 250	Geschwindigkeit, langsam bis schnell
			251 255 Musiksteuerung
-8 Dimmer 000			2550-100%

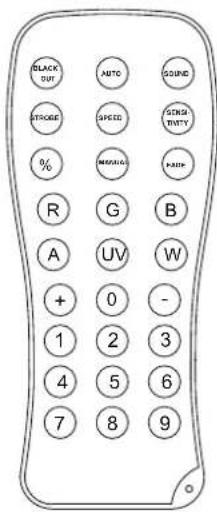

Infrarot-Fernbedienung IRC-6

Der EZLink Wedge Q3BT ILS ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC-6) von CHAUVET DJ.

BLACK OUT AUTO SOUND STICKER SPEED STICKY % 0.0000 MASCAL PASS R G B A UV W + 0 - 1 2 3 4 5 6 7 8 9

Taste Funktion
	Schaltet die LED ein/aus
	Aktiviert automatische ProgrammeDrücken Sie <+>/<-> um zwischen verschiedenen Automatikprogrammen zu wählen
	Aktiviert Fading-ProgrammeDrücken Sie <+>/<-> um zwischen verschiedenen Fading-Programmen zu wählen
	Passt die Geschwindigkeit automatischer Programme anDrücken Sie <+>/<-> um die Geschwindigkeit der automatischen Programme zu erhöhen oder zu verringern
	Aktiviert SoundprogrammeDrücken Sie <+>/<-> um zwischen verschiedenen Musikprogrammen zu wählen
	Stellt die Tonempfindlichkeit einDrücken Sie <+>/<-> um die Tonempfindlichkeit zu erhöhen oder zu verringern
	Passt die Strobe-Rate anDrücken Sie <+>/<-> um die Blitzfrequenz zu erhöhen oder zu verringern
<%>	Stellt den Dimmer einDrücken Sie <+>/<-> um den Ausgangspegel zu erhöhen oder zu verringern
	Aktiviert eine voreingestellte statische FarbeDrücken Sie <0-9> um eine voreingestellte Farbe auszuwählen Manually controls the RGB percentageDrücken Sie. Wählen Sie (Rot), (Grün), (Blau) oder (Bernstein).Drücken Sie <+> oder <-> um den Wert der ausgewählten Farbe zu erhöhen oder zu verringern.

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Email: [e-mail]

Germany Website: www.chauvetdj.eu

Voice: [phone]
