MANUALE UTENTE EZLink Wedge Q3BT ILS Chauvet
Informazioni sulla Guida
La Guida Rapida EZLink Wedge Q3BT ILS contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com.
Esclusione di responsabilità
Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.
GARANZIA LIMITATA
PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB.
Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration.
Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration.
Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale.
Note di Sicurezza
Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione.
- Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.
• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.
• NON guardare la sorgente luminosa quando l'unità è in funzione.
• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.
• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.
- Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.
• NON collocare materiale infiammabile vicino all'unità mentre è in funzione.
- NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.
- La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.
- Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.
• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.
- Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.
• Non collegare mai ad un dimmer o ad un reostato.
- Sostituire il fusibile con un altro dello stesso tipo e classe.
- Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.
• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.
- In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.
• NON aprire l'unità. Non contiene parti riparabili dall'utente.
- Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.
Contatti
Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR.
Che cosa è incluso
• EZLink Wedge Q3BT ILS
• Cavo di alimentazione
- Guida Rapida
Per iniziare
Disimballare EZLink Wedge Q3BT ILS ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.
Alimentazione CA
Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz.
Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi.
Collegamento
È possibile collegare fino a 40 prodotti EZLink Wedge Q3BT ILS a 120 V o 64 prodotti a 230 V. Non superare mai questo numero. I cavi di alimentazione possono essere acquistati separatamente.
Sostituzione fusibile
- Scollegare l'alimentazione elettrica dall'unità.
- Inserire la punta di un giravite a testa piatta nella fessura ell'alloggiamento del fusibile.
- Rimuovere dall'alloggiamento il cappellotto di sicurezza.
- Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno identico.
- Reinserire il portafusibile e ricollegare l'alimentazione elettrica.
Alimentazione a batteria
EZLink Wedge Q3BT ILS viene fornito con una batteria ricaricabile al litio per funzionamento senza cavo.
Ricarica della batteria
La batteria si carica quando la EZLink Wedge Q3BT ILS viene collegata a una fonte di alimentazione utilizzando il cavo di alimentazione in dotazione. Se il prodotto è collegata alla presa di alimentazione e non è in funzione, assicurarsi che il prodotto sia spento.
- La spia LED lampeggia in rosso se si sovraccarica le vostre unità.
- NON utilizzare EZLink Wedge Q3BT ILS in modalità piena potenza (tutti i LED al 100%) mentre è in carica / collegato a una fonte di alimentazione, poiché l'unità diventerà estremamente calda.
Indicatore di carica della batteria

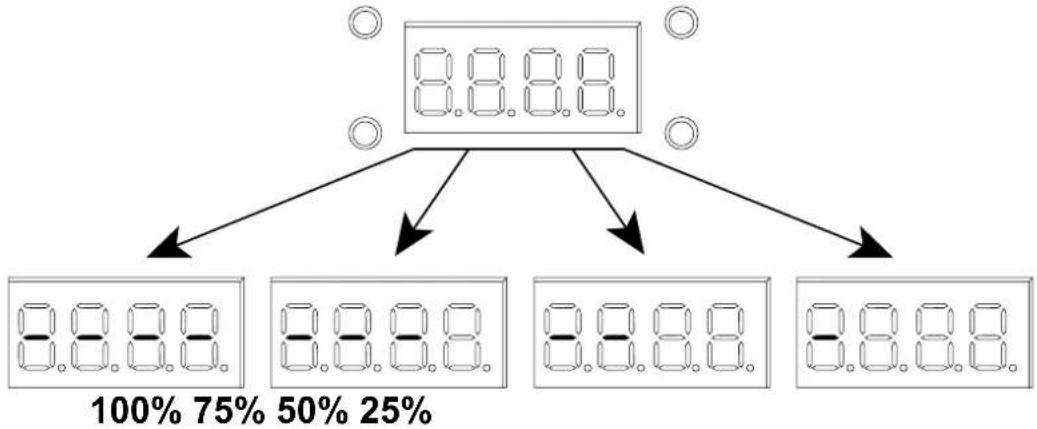

Gli indicatori sul display Menu a LED mostrano la carica residua. Lo schema seguente ne fornisce la chiave di lettura.
Tempo di funzionamento della batteria
| Tempo massimo di funzionamento (singolo colore acceso) | Tempo massimo di funzionamento (tutti i colori accesi) | Tempo di ricarica |
| Fino a 20 ore Fino a 9 ore | 5 ore |
Montaggio
Prima di montare l'unità, leggere le Note di Sicurezza.

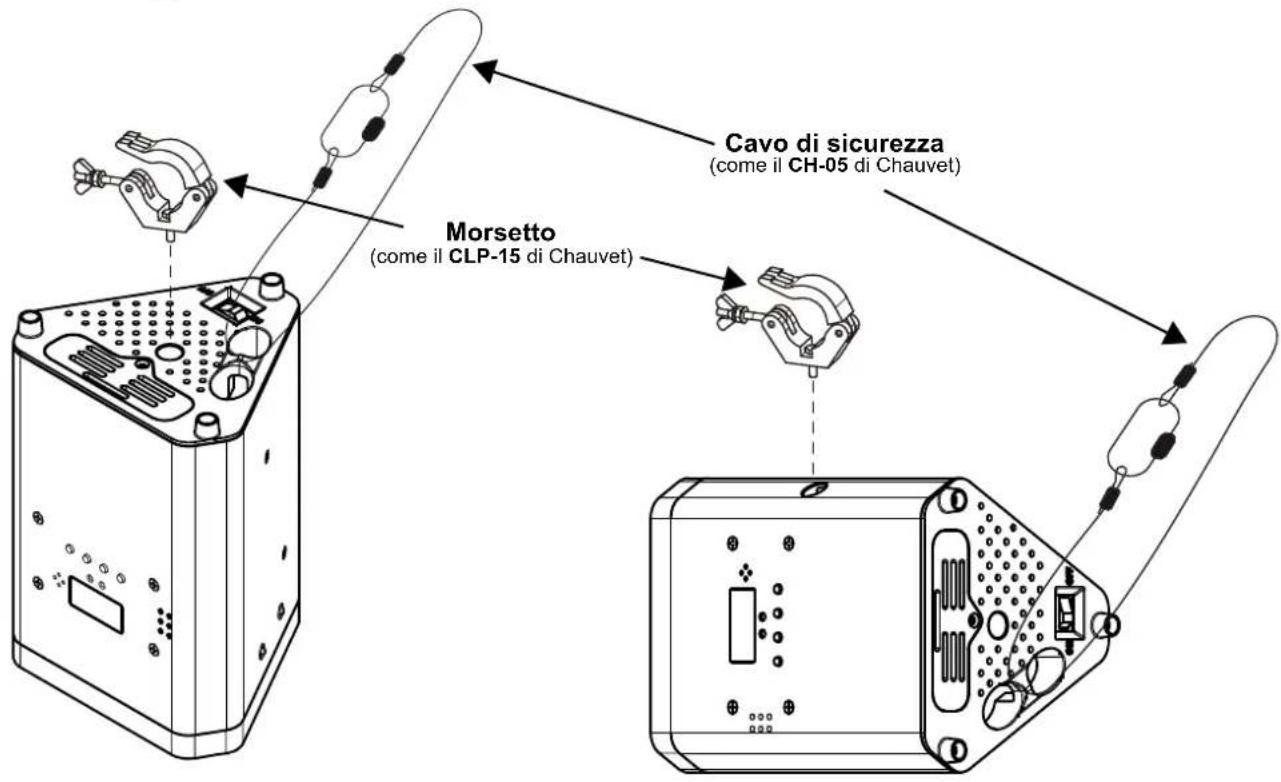

Schema di montaggio
| Pulsante Funzione | |
| Consente di uscire dal menù o dalla funzione corrente | |
| Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione | |
| Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione | |
| Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata | |
Mappa Menu
Fare riferimento alla pagina del prodotto EZLink Wedge Q3BT ILS su www.chauvetdj.com per la mappa dei menu più recente.
| Modalità | Livelli di programmazione | Descrizione | ||
| Modalità DMX | 4Ch | d 1–509 | Modalità DMX 4 canali | |
| 8Ch | Modalità DMX 8 canali | |||
| Modalità ILS iLS iLS1–4 Imposta la modalità ILS | ||||
| Colori statici | C-- C | 1–15 Colori statici | ||
| Programmi automatici | P-- P | 1–5 Programmi automatici | ||
| Velocità | S-- S. | 1–100 Velocità programma per P 1–5 | ||
| Dimmer | d-- | L. 1–255 | Dimmer | |
| Attivazione sonora | Snd | Snd1–5 | Programma attivati suono | |
| Sensibilità | SEnS | u 0–100 | Sensibilità al suono | |
| Mixaggio colori personalizzati | u-- | r. 0–255 | Colori statici personalizzati Combinazione di rosso, verde blu e ambra | |
| G. 0–255 | ||||
| b. 0–255 | ||||
| A. 0–255 | ||||
| S. 0–100 Tasso di stroboscopia | ||||
| Modalità Bluetooth* | bLE | - - - - - | Modalità di controllo Bluetooth, visualizza l'identificativo Bluetooth | |
| Modalità di controllo | SEt | ir | on | Attivazione/disattivazione infrarossi |
| oFF | ||||
| out | SLAV | Abilita Master/Slave con prodotti non-BT | ||
| dMX | Abilita Master/Slave con altri prodotti BT | |||
*Il marchio ed i logo Bluetooth® sono marchi registrati di Bluetooth SIG, Inc. L'eventuale utilizzo di tali marchi da parte di Chauvet & Sons, LLC è soggetto a licenza. Altri marchi e nomi commerciali sono di pertinenza dei rispettivi titolari.
Collegamento DMX
EZLink Wedge Q3BT ILS può funzionare con un controller DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com.
Indirizzo iniziale
Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è 505.
Collegamento Master/Slave
In modalità Master/Slave, EZLink Wedge Q3BT ILS utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente.
Collegamento ILS
EZLink Wedge Q3BT ILS usa il collegamento dati DMX e l'USB D-Fi per la connessione wireless al sistema ecologico Integrated Lighting System (ILS) (in attesa di brevetto). Per maggiori informazioni sulla configurazione di EZLink Wedge Q3BT ILS in modalità ILS, fare riferimento al Manuale d'uso disponibile su www.chauvetdj.com.
Controllo Bluetooth
EZLink Wedge Q3BT ILS può funzionare con l'applicazione BTAir su connessione Bluetooth. Per maggiori informazioni sull'utilizzo dell'applicazione BTAir, scaricare il relativo manuale dal sito Web www.chauvetdj.com.
Valori DMX
| 4Ch | 8Ch | Funzione | Valore | Percentuale/Impostazione |
| 1 | 1 | Rosso 255 0-100% | 000 | |
| 2 | 2 | Verde 255 0-100% | 000 | |
| 3 | 3 | ⇔B255 0-100% | 000 | |
| 4 | 4 | Ambra 255 0-100% | 000 | |
| -5 Strobo | 000 ⇔ 015 Nessuna funzione | |||
| 016 ⇔ 255 Stroboscopio, da lento a veloce | ||||
| -6 Programmi automatici | 000 ⇔ 005 Nessuna funzione | |||
| 006 ⇔ 055 Programma automatico 1 (programmi 2-7) | ||||
| 056 ⇔ 106 Programma automatico 2 | ||||
| 107 ⇔ 157 Programma automatico 3 | ||||
| 158 ⇔ 208 Programma automatico 4 | ||||
| 209 ⇔ 255 Programma automatico 5 | ||||
| -7 Velocità programma | 000 ⇔ 250 Da lento a veloce | |||
| 251 ⇔ 255 Programma attivati suono | ||||
| -8 Dimmer 000 | ⇔ 255 0-100% | |||
Telecomando a infrarossi IRC-6

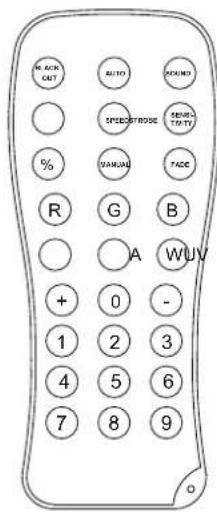

EZLink Wedge Q3BT ILS è totalmente compatibile con il Telecomando a infrarossi (IRC-6) di CHAUVET DJ:
| Accende/spegne il LED | |
| Attiva i programmi automatici• Premere <+>/<--> per scegliere tra diversi programmi automatici | |
| Attiva i programmi di dissolvenza• Premere <+>/<--> per scegliere tra diversi programmi di dissolvenza | |
| Regola la velocità dei programmi automatici• Premere <+>/<--> per aumentare o diminuire la velocità dei programmi automatici | |
| Attiva i programmi sonori• Premere <+>/<--> per scegliere tra diversi programmi sonori attivi | |
| Regola la sensibilità del suono• Premere <+>/<--> per aumentare o diminuire la sensibilità del suono | |
| Regola la frequenza dello strobo• Premere <+>/<--> per aumentare o diminuire la frequenza dello strobo | |
| <%> | Regola il dimmer• Premere <+>/<--> per aumentare o diminuire il livello di uscita |
| Activates a preset static color• Premere <0-9> per selezionare un colore preimpostatoManually controls the RGB percentage1. Premere | |
| 2. SelezionareROSso),(verde),(blu), or(ambra).3. Premere <+> o <-> per aumentare o diminuire il valore del colore selezionato. |
