Caractéristiques techniques	LED RGBW, puissance de 30 W, angle de faisceau de 25°, contrôle DMX, mode autonome, mode maître/esclave.
Utilisation	Idéal pour les événements, les concerts, les spectacles et l'éclairage d'ambiance.
Maintenance et réparation	Nettoyage régulier des lentilles, vérification des connexions électriques, mise à jour du firmware si nécessaire.
Sécurité	Utiliser uniquement dans des environnements secs, éviter les chocs physiques, ne pas obstruer les ventilations.
Informations générales	Compatible avec les systèmes de contrôle DMX, fonctionne sans fil via EZLink, poids léger pour un transport facile.

FOIRE AUX QUESTIONS - EZLink Par Q4BT ILS Chauvet

Comment connecter le Chauvet EZLink Par Q4BT ILS à un contrôleur DMX ?

Pour connecter le Chauvet EZLink Par Q4BT ILS à un contrôleur DMX, utilisez un câble DMX standard et branchez-le à la sortie DMX du contrôleur, puis à l'entrée DMX du Par Q4BT. Assurez-vous de configurer l'adresse DMX correctement.

Pourquoi ma lampe ne s'allume-t-elle pas ?

Vérifiez si la lampe est correctement alimentée et que le câble d'alimentation est bien branché. Assurez-vous également que la source d'alimentation est fonctionnelle et que le fusible de la lampe n'est pas grillé.

Comment mettre à jour le firmware de la lampe ?

Pour mettre à jour le firmware, téléchargez le dernier logiciel depuis le site de Chauvet, puis suivez les instructions fournies dans le manuel de l'utilisateur pour effectuer la mise à jour via USB.

Comment synchroniser plusieurs Chauvet EZLink Par Q4BT ILS ?

Pour synchroniser plusieurs unités, utilisez la fonction maître/esclave. Configurez une unité en mode maître et les autres en mode esclave. Assurez-vous qu'elles sont toutes sur le même canal DMX et à proximité pour une meilleure synchronisation.

Quels types de modes d'éclairage sont disponibles ?

Le Chauvet EZLink Par Q4BT ILS propose plusieurs modes d'éclairage, y compris le mode DMX, le mode automatique et le mode sonore. Vous pouvez sélectionner le mode souhaité via le panneau de contrôle de la lampe.

Comment résoudre les problèmes de connectivité Bluetooth ?

Assurez-vous que le Bluetooth est activé sur votre appareil et que la lampe est en mode de couplage. Si la connexion échoue, essayez de redémarrer la lampe et votre appareil, puis réessayez de vous connecter.

Quelle est la durée de vie de la LED de la lampe ?

La durée de vie des LED du Chauvet EZLink Par Q4BT ILS est estimée à environ 50 000 heures, selon les conditions d'utilisation et d'entretien.

Comment nettoyer la lampe correctement ?

Pour nettoyer la lampe, utilisez un chiffon doux et non abrasif. Évitez l'utilisation de produits chimiques agressifs. Assurez-vous que la lampe est débranchée avant de la nettoyer.

La lampe émet des bruits étranges, que faire ?

Si la lampe émet des bruits étranges, vérifiez si elle est correctement installée et que tous les composants sont bien fixés. Si le problème persiste, contactez le service client de Chauvet.

Quelle est la garantie du produit ?

Le Chauvet EZLink Par Q4BT ILS est généralement couvert par une garantie limitée de 2 ans. Consultez le manuel de l'utilisateur ou le site Web de Chauvet pour plus de détails sur la garantie.

MODE D'EMPLOI EZLink Par Q4BT ILS Chauvet

A propos de ce manuel

Le Manuel de Référence (MdR) du EZLink Par Q4BT ILS reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetdj.com pour plus de détails.

Clause de non Responsabilité

Les informations et caractéristiques contenues dans ce MdR sont sujettes à modification sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Déclaration FCC

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement.

Cet appareil a été testé conforme aux limites d'un appareil numérique de classe B tel que prévu à la section 15 du règlement de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil génère, utilise et peut émettre de l'énergie radioélectrique et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles pour les communications radio. Il n'y a cependant aucune garantie d'absence d'interférences avec certaines installations. Dans l'éventualité que cet appareil provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en rallumant l'appareil, l'utilisateur est invité à essayer de corriger les interférences en utilisant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Brancher l'appareil sur une prise électrique d'un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le revendeur ou un technicien expérimenté en radio/télévision pour obtenir de l'aide.

Cet appareil est conforme à la section 15 du règlement de la FCC. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• Cet appareil DOIT être relié à un circuit mis à la terre et protégé.
• Toujours débrancher l'appareil de la source d'alimentation avant de le nettoyer ou de remplacer son fusible.
• NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé.
• Veillez à ce que le cordon d'alimentation ne soit jamais pincé ou endommagé.
• Ne débranchez jamais cet appareil en tirant sur le cordon d'alimentation.
  • NE PAS laisser de produit inflammable à proximité de l'appareil lorsque celui-ci fonctionne.
  • NE PAS toucher au boîtier de l'appareil lorsqu'il est en fonctionnement, celui-ci pouvant être très chaud.
• Ce produit doit être chargé sous surveillance uniquement. Ne JAMAIS le laisser sans surveillance pendant son chargement.

• La tension de la source d'énergie à laquelle est connecté cet appareil doit être dans la plage indiquée sur l'étiquette ou sur le panneau arrière de l'appareil.
• Cet appareil doit uniquement être utilisé en intérieur! (IP20) Afin d'éviter tout risque d'incendie ou de décharge électrique, veillez à n'exposer cet appareil ni à la pluie ni à l'humidité.
• Ce produit est destiné au montage au sol seulement. Ne suspendez pas au-dessus.
• Installez toujours cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.
• Assurez-vous qu'aucune fente de ventilation de l'appareil n'est obstruée.
• Ne jamais connecter ce produit à un gradateur ou à un rhéostat.
• Lors du remplacement du fusible, utilisez le même type et le même ampérage.
  • Utilisez EXCLUSIVEMENT le support de suspension/fixation pour soulever cet appareil.
• La température ambiante maximale est de 40 °C (104 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées. Ne connectez jamais cet appareil à un variateur ou un rhéostat.
• En cas de sérieux problèmes de fonctionnement, arrêtez l'appareil immédiatement.
• NE PAS ouvrir cet appareil. Il ne contient aucune pièce réparable par l'utilisateur.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Contenu

• EZLink Par Q4BT ILS
• Cordon d'alimentation
• Manuel de Référence

Préalable

Déballez votre EZLink Par Q4BT ILS et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet.

Alimentation CA

Cet appareil est doté d'une alimentation universelle qui peut prendre en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur.

Chaînage électrique

Vous pouvez connecter jusqu'à 16 produits EZLink Par Q4BT ILS à 120 V ou 29 produits à 230 V. Ne dépassez jamais ce nombre. Les cordons d'alimentation peuvent être achetés séparément.

Remplacement des fusibles

1. Débranchez l'appareil.
2. Calez la pointe d'un tournevis à tête plate dans la fente du porte-fusible.
3. Soulevez le capuchon de sécurité hors du boîtier.
4. Enlevez le fusible grillé logé dans le clip sur le devant du capuchon de sécurité et remplacez-le par un fusible de même type et de même ampérage.
5. Remettez le porte-fusible en place puis rebranchez.

Alimentation par batterie

Le EZLink Par Q4BT ILS est livré avec une batterie au lithium rechargeable permettant un fonctionnement sans câble.

Chargement de la batterie

La batterie se recharge chaque fois que le EZLink Par Q4BT ILS est branché sur une source d'alimentation à l'aide du cordon d'alimentation fourni. Si l'appareil est branché mais qu'il n'est pas utilisé, assurez-vous que le produit est éteint.

• Le voyant LED clignote en rouge si vous surcharger vos unités.
• N'UTILISEZ PAS l'EZLink Par Q4BT ILS en mode pleine puissance (toutes les DEL à 100%) lorsqu'il est en cours de charge / branché sur une source d'alimentation, car l'appareil chauffera extrêmement fort.

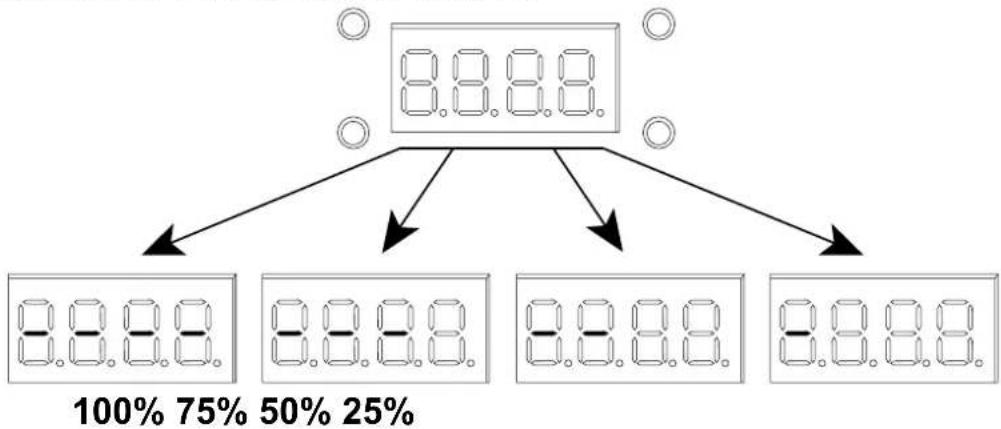

Indicateur de durée de vie de la batterie

Les indicateurs du menu sur l'affichage LED montrent la durée de vie restante de la batterie. Le dessin ci-dessous donne la signification des indicateurs de la durée de vie de la batterie.

Durée de la batterie

Autonomie maximale(avec toutes les couleurs)	Autonomie maximale(avec couleur unique)	Temps de recharge
Jusqu'à 8 heures Jusqu'à 20	heures	4 heures

Montage

Avant de monter cet appareil, veuillez lire les Consignes de Sécurité.

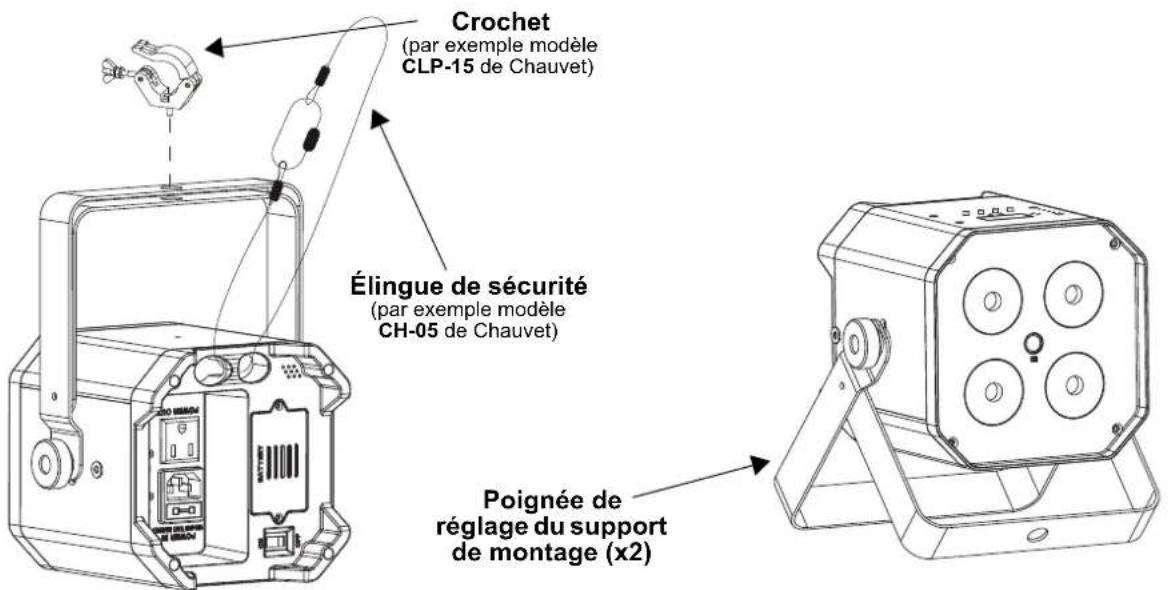

Schéma de montage

Crochet (par exemple modèle CLP-15 de Chauvet) Élingue de sécurité (par exemple modèle CH-05 de Chauvet) Poignée de réglage du support de montage (x2)

Description du panneau de commande

Bouton Fonction
	Permet de sortir du menu ou de la fonction en cours
	Permet de naviguer vers le haut dans la liste du menu et d'incrémenter une valeur numérique dans une fonction
	Permet de naviguer vers le bas dans la liste du menu et de décrémenter une valeur numérique dans une fonction
	Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection

Menu carte

Reportez-vous à la page du produit EZLink Par Q4BT ILS sur www.chauvetdj.com pour la dernière carte des menu.

Mode	Niveaux de programmation			Description
Mode DMX	4Ch	d 1–509		Mode DMX à 4 canaux
	8Ch M			canaux
ILS Mode iLS iLS1–4 Définit le mode ILS
Couleurs statiques	C-- C	1–15 Couleurs statiques
Programmes automatiques	P-- P	1–5 Programmes automatiques
Vitesse	S-- S.	1–100 Vitesse de programme pour P 1–5
Gradateur	d-- L.	1–255 Gradateur
Activation par le son	Snd	Snd1–5		Programme son-activé
Sensibilité	SEnS	u 0–100		Sensibilité sonore
Mélange de couleur personnalisée	u--	r. 0–255		Couleurs statiques personnalisées combinaison de rouge, vert bleu et ambre
		G. 0–255
		b. 0–255
		A. 0–255
		S. 0–100 La		vitesse du stroboscope
Mode Bluetooth*	bLE	______		Mode de contrôle Bluetooth, affichage de l'ID Bluetooth
Mode de contrôle	SEt	ir	on	Permet d'activer ou désactiver l'infrarouge
			oFF
		out	SLAV	Activer maître/esclave avec les appareils non compatibles BT
			dMX	Activer maître/esclave avec d'autres appareils compatibles BT

*La marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Chauvet & Sons, LLC est sous licence. Les autres marques déposées et noms commerciaux sont la propriété de leurs détenteurs respectifs.

Chainage DMX

Le EZLink Par Q4BT ILS peut fonctionner avec un contrôleur DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation. Si vous n'êtes pas familier avec le protocole DMX, vous pouvez télécharger l'introduction au DMX à l'adresse www.chauvetdj.com.

Adresse de départ

Pour permettre un accès à l'ensemble des canaux de chaque mode DMX, l'adresse DMX maximale recommandée est 505.

Connexion maître/esclave

Le EZLink Par Q4BT ILS utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation.

Connexion ILS

Le EZLink Par Q4BT ILS utilise une connexion de données DMX et un D-Fi USB pour une connexion sans fil à l'écosystème Integrated Lighting System (ILS) (brevet en instance). Pour plus d'informations sur la configuration du EZLink Par Q4BT ILS en mode ILS, veuillez vous référer au manuel d'utilisation disponible sur www.chauvetdj.com.

IRC-6 (Télécommande par infrarouge)

Le EZLink Par Q4BT ILS est compatible avec la télécommande infra-rouge (IRC-6) de CHAUVET DJ. Pour plus d'informations sur l'IRC-6 ou pour télécharger les instructions, rendez-vous à l'adresse www.chauvetdj.com.

Contrôle Bluetooth

Le EZLink Par Q4BT ILS peut être contrôlé avec l'application BTAir par connexion Bluetooth. Pour plus d'informations sur l'utilisation de l'application BTAir, veuillez télécharger le Manuel d'utilisation BTAir sur www.chauvetdj.com.

Valeurs DMX

4Ch	8Ch	Fonction	Valeur	Pourcentage/Paramétrage
1		1	Rouge 255 0-100%	000
2		2	Ve265 0-100%	000
3		3	Ble255 0-100%	000
4		4	Ambre 255 0-100%	000
-5 Stroboscope			000 015 Aucune fonction016 255 Stroboscope, lente à rapide
-	6	Programmes Automatiques	000 005 Aucune fonction006 055 Programme automatique 1 (programmes 2-5)056 106 Programme automatique 2107 157 Programme automatique 3158 208 Programme automatique 4209 255 Programme automatique 5
-	7	Vitesse du programme	000 250 Vitesse, lente à rapide251 255 Programme son-activé
-8 Gradateur		000	255 0-100%
